Привет всем! Плохой томат - плохо... хороший томат - хорошо )))
Не удержался и я тоже... собрал на макетке по схеме
https://datagor.ru/musicbox/1155-gitarnyjj-usilitel-na-tda7294-i-lampovyjj-preamp.html... собственно схема везде одна... а я имею ввиду, что у меня блок питания реализован на трансформаторе ТВК-110 ЛМ.
В продолжение моих последних постов... хотел проиллюстрировать, что это несложно.
Правда на этот раз сам себе устроил дополнительный гемор... разбирая ТВК я не отпаял предварительно вход первички, и при шатаниях, чтобы вынуть сердечник оборвал провод. И конечно оборванный провод оказался началом обмотки... ))))
Пришлось сматывать первичку (на том же станочке, чтобы знать скока в ней витков)
В общем на этот раз пришлось мотать не только вторичку, но и первичку 2230 вит., да и к анодной добавил до 1180 и ещё 67 вит для накала... Всё заняло около 19-20 часов в течении двух недель... работал неспешно.
Собранный транс работает тихо- не жужжит и показал (без нагрузки/с нагр): на анодной 117-114 В и на накальной 6,7/6,5 В...
...то что было нужно.
Но цуко ток холостого хода конский 43 мА, хотя и те же самые 2230 намотал
... и добавил:А по моему помидору на макете прошу помочь советом...
После включения промерил напруги на катодах и анодах обоих каскадов... при выпрямленном анодном = 142 В получилось так:
Анод 1 - 125 В
Анод 2 - 115 В
Катод 1 -
1,0 В
Катод 2 -
0,7 В
Что сделать, чтобы приподнять напр. на катодах и до каких значений?
И помню, что здесь уже обсуждалось про токи покоя ламп (тоже связано со значением катодных резисторов), но после трёхчасового поиска так и не нашёл Где?
... и добавил:Про токи покоя, кажется
Купер писал, но млин, не могу найти...

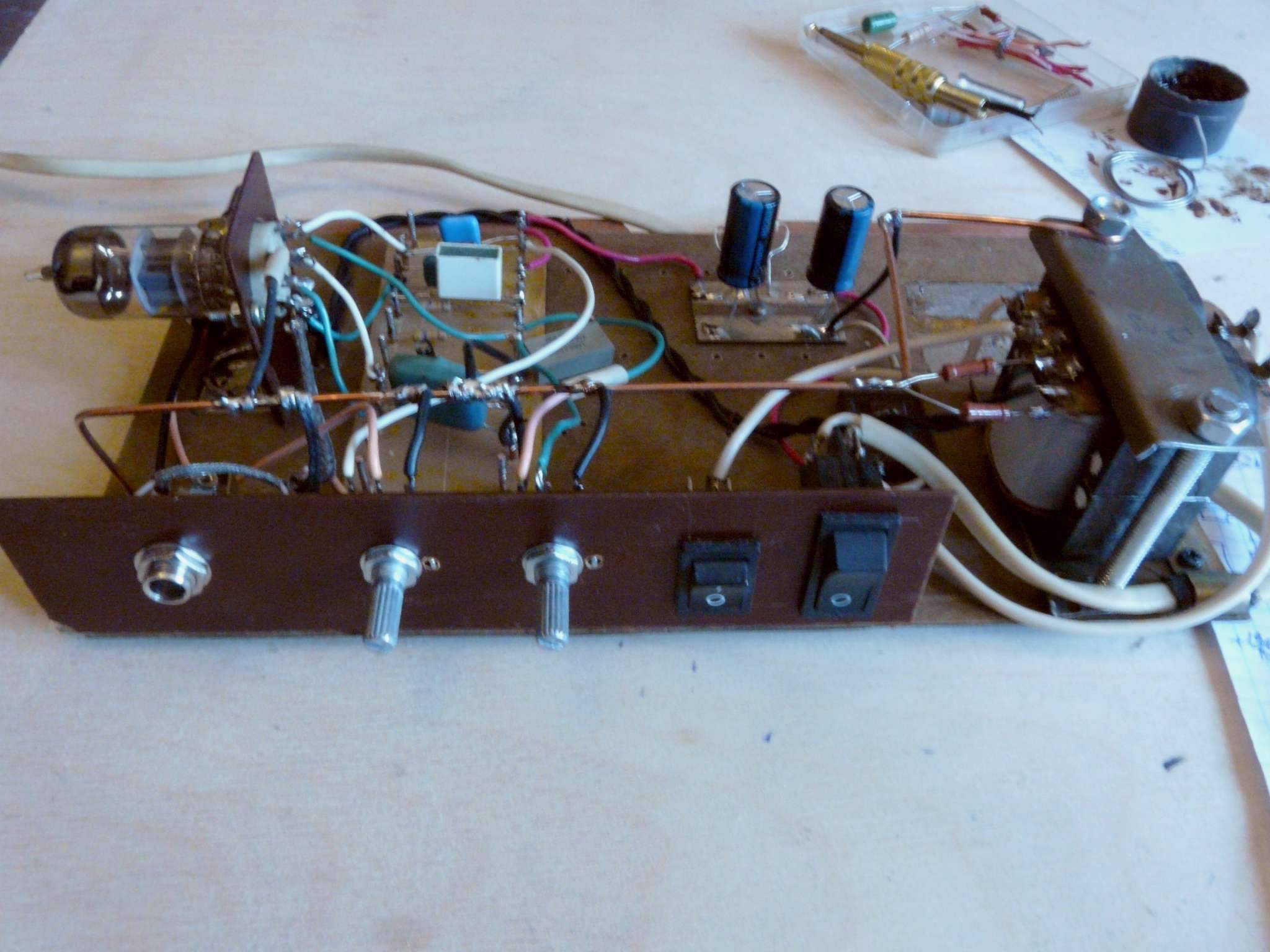

А фотку, если интересно, выложу завтра-послезавтра... когда фотик приедет.
