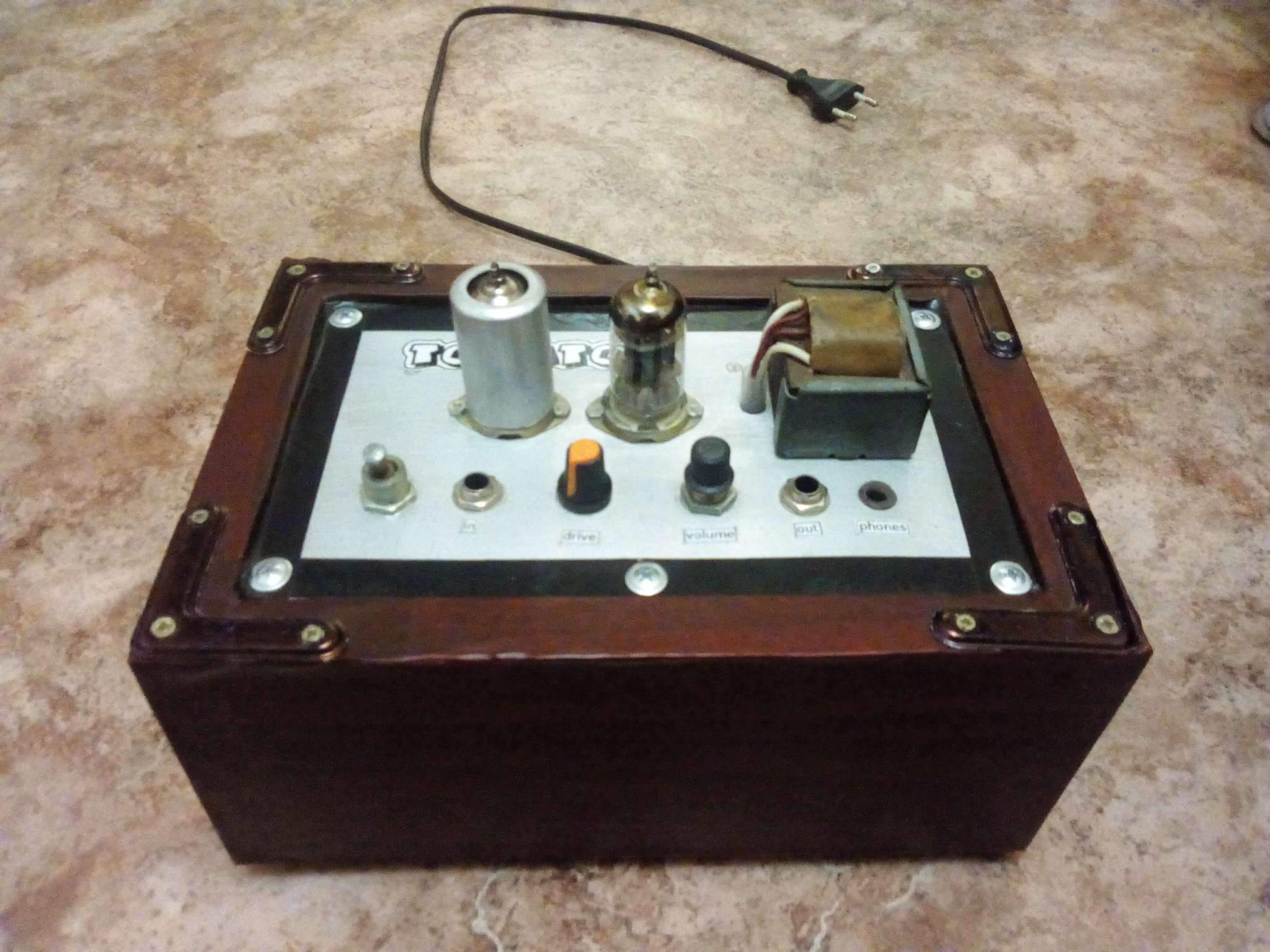

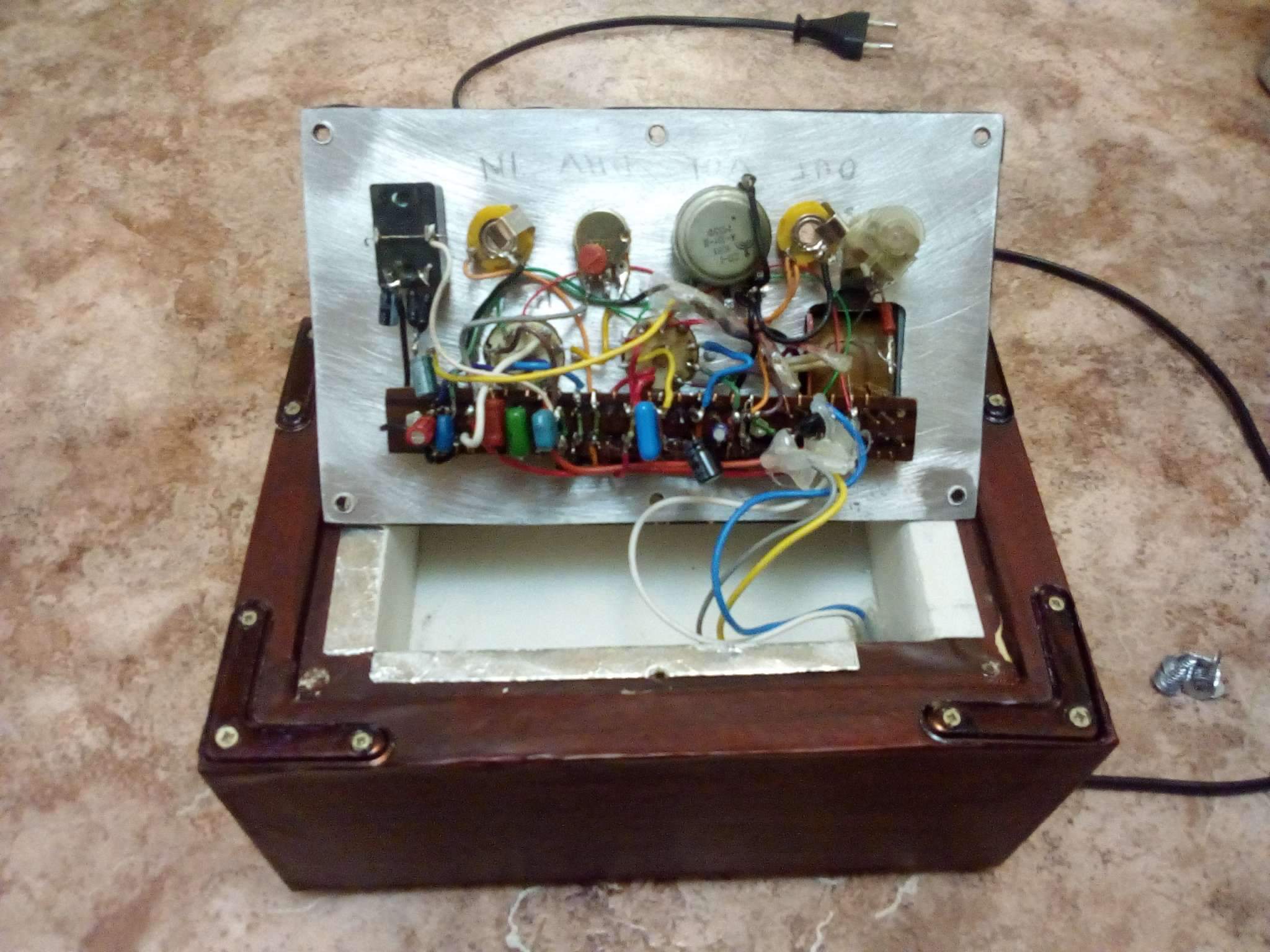

Вот такой томатик собрал год назад из мусора. Лампы с помойки, транс выходной, от двухлампового проигрывателя чемоданного типа, забыл как называется. Панельки тоже оттуда, тоже с помойки. Да, у меня еще есть вторая лампа, 6ф1п, чтобы слушать результат в наушниках. Но звук в наушниках - какашка, очень жесткий, металлический. Шасси из алюминия. Крутилки раньше были обе совковые, но потом я понял что ими уже нельзя пользоваться, жуткий треск. Поменял мегаомную на китайскую с сАли, 100к поменяю, как появится под рукой. Весь усилитель отделен от БП, картонкой, на которую наклеена пищевая фольга, соприкасающаяся с алюминиевым шасси, в сборе. Корпус из двп, обклеил пленкой мебельной и декорировал уголками.

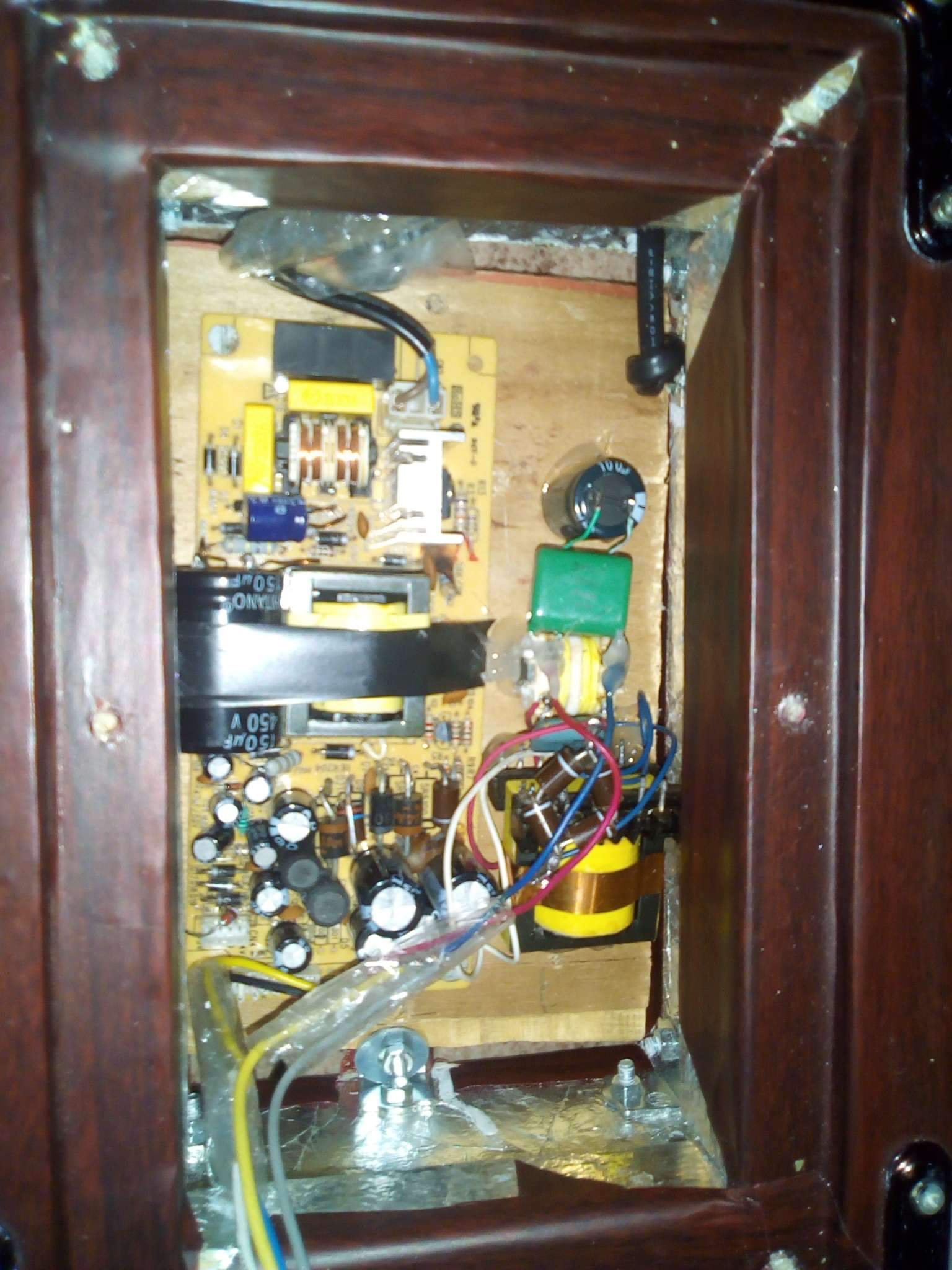

Сам БП, вытащен из бросового проигрывателя DVD дисков. Поднял напругу 5 вольт до шести - получил накал. Взял импульсное, не выпрямленное напряжение с транса БП и подал на обмотку 12 вольт транса от ЭЛТ телека. С обмотки для ТДКС снял 120 вольт. Итого анодного 160 где-то, после выпрямителя. Дальше, пара керамик, синфазный дроссель и электролит.
Благодаря ИИП и отделению схемотехники усилителя в отдельный, герметичный, экранированный блок - получился редкий в природе Томат. Он не шумит. Вообще. Если выкрутить драйв на всю катушку, ничего кроме теплового шума ламп не слышно. И никаких трансов дорогих, которые еще и мотать надо. И умножителей - не надо.
