Значит… с фоном у меня такая ерунда…
При выкручивании громкости на гитаре в ноль – фон стихает, только я не понимаю о чём это говорит.
Далее… мой 40-ваттный паяльник не мог нормально прогреть земляную шину и половина соединений осталась непропаянной. Из-за этого возникали свисты, щелчки, трели и чириканья. После пропайки более мощным паялом всё это исчезло, остался только фон 100 гц.
Следующий шаг… убрал нафиг выходной джек (который тоже потрескивал) и припаял напрямую RCA.
Затем заземлил корпуса потов, остававшиеся незаземлёнными…  Фон уменьшился раза в два (на слух), но всё равно остаётся слишком большим.
Далее отпаял от трансформатора один из накальных проводов и пинцетом соединял и отсоединял его от транса… Результат такой: в те пару секунд, которые лампа ещё работает после отсоединения – фон не пропадает. Из чего я делаю вывод, что накал не причём.
После этого я снял с макета весь блок питания с выключателями и унёс его от усилителя на 60 см. Фон не пропал и не стал меньше. Из чего я делаю вывод, что наводок тоже нет.
То есть весь фон идёт по анодному… Значит надо повозиться со сглаживающим фильтром…
Заменил два кондёра по 47 мкф на два по 680. Безрезультатно!
Заменил резистор в RC фильтре на дроссель Др 1,2- 0,16, а затем и на просто первичную обмотку ТВЗ 1-9. Безрезультатно!
Уже было усомнился, что дело в анодном, но возникла ситуация… Впаял я обратно резистор в фильтр питания… но впаял одним выводом, а второй вывод снова пинцетом замкнул, дал зарядиться кондёру… Пошло усиление, фон, и здесь я разомкнул резистор. Сразу пропал фон и на остаточном заряде кондёра несколько секунд наслаждался кристально чистым звуком.

Господа, подскажите, кто может! Прав ли я в своих выводах, что фон у меня не от накала и не от наводок, а от анодного? И второе… как его ещё побороть, если вышеперечисленное не помогает?

akl
...постоянки на сетке нет.
2. при выкручивании громкости на гитаре в ноль фон также уходит в ноль... но на рабочих громкостях, даже на высоких, фон резко стихает до приемлемого уровня когда касаешься бриджа или струн... то есть при игре всё нормально...  То есть наводка на гитару есть?
3. дроссель+кондёр дополнительно к RC фильтру ничего не дал.
4. пред включаю в активную колонку компа  Microlab Solo I

... и добавил:

... в общем решил взять паузу... буду переделывать макет.
Земля будет не на шину, а звездой.
Отпишусь когда буду готов

KostaRic, я думаю что с фильтрацией анодного все в порядке, скорее всего это наводка на кабель и гитару. кстати, каким кабелем подклчаешь гитару? должен быть нормальный гитарный провод хотя бы за 500р, а не тоненький китайский за 200. еще у тебя там как-то сомнительно подключено входное гнездо к сетке первого каскада - лучше припаять там 1М прямо на гнезде, а оттуда уже короткий экранированный провод и 68к прямо на ножке панельки ламповой на сетке.

Еще надо исключить земляную петлю через розетку (если например и от преда и от колонок или компа или куда там подключается в розетку идет шнур с земляным контактом).

еще надо гитару экранировать. И вообще весь пред засунуть в нормальный корпус.

НО! если в доме нет заземления, то когда не держишься за струны - всегда будет появляться фон, т.к. без заземления на всех железках девайсов появляется наводка в несколько десятков вольт переменного напряжения, и когда твоя туша рядом с датчиками гитары находится, и при этом не уравнена с этим паразитным напряжением - будет звучать эта наводка.

... и добавил:

короче, если когда держишься за струны, фон отсутствует совсем (если датчик хамбакер - при синглах все равно будет немного) - значит всё ок. если при этом немного фона все равно остается, то делать корпус преду (хотя это полюбому надо), покупать нормальный шнур, экранировать гитару.

В общем надо сказать, что макет фонит ещё хуже при неподключённом шнуре... включаю шнур-гитару становится намного тише...

по канонам, входное гнездо должно замыкаться на землю когда джек вынут. видимо ты это не предусмотрел, может гнездо не совсем то.

если у тебя уже есть там всякие ТВ-3 и прочие выходные трансформаторы, то в очередной раз повторюсь, и посоветую не зацикливаться на это томате, а достать или намотать нормальный силовик с примерно 250 вольтами переменного, и собрать что-то вроде фендер-чампа. это будет не намного труднее и дороже чем томат, но гораздо веселее. к нему еще нормальный кабинет с гитарным динамиком и вообще отлично будет.

видимо ты это не предусмотрел, может гнездо не совсем то.

...полезное было замечание! Рассмотрел повнимательнее это гнездо и обнаружил, что третий лепесток, который как раз и должен замыкать сигнальный и землю(когда джека в гнезде нет)работает как раз наоборот... Подогнул немного и стало как надо.
akl это +

про Чамп...
есть у меня и ТВЗ штук неск., да ещё нашёлся в моём городе старьёвщик торгующий в гараже, у него гора трансоф (с ламповых аппаратоф) и гора ламп (большая радость для меня, что есть и такой чел...)
 только если я не победю фон  в таком простом устройстве как томат, то зачем мне плодить фонящих уродов и далее (и при этом вас всех мучить вопросами)?

Чамп, конечно будет следующим шагом, но только после того, как я совладаю с фоном на томате

может гуру нравится больше слушать фон

Ты это серьёзно?
По остальной твоей риторике... может быть ты прав, может быть ЭД имеет право... И я не говорил, что НИКОГДА НИКАКИХ ЭД...
Но, есть у мя неск соображений:
 1.радиоприёмники 50-60-70-ххх не имели никаких ЭД, но звучали шикарно... а уровни усиления там ёпрст какие! (то есть возможно)
 2.в схеме автора Томато (Игоря Шаева) также нет никаких ЭД... и не думаю, что автору нравится слушать фон... и ещё... схема офуительно повторяема, как по числу повторений, так и по отзывам тех, у кого получилось собрать без фона...
 3. я ж никуда не тороплюсь. есть куда воткнуть э/гитару... если нет электричества, то есть шикарная акустика.

впальтодля меня это не вопрос применения... скорее вопрос понимания... что не мешает мне взбалтывать ваш покой



... и добавил:

впальто конечно + (за внимание и участие)

имеют в тыщи раз большие уровни усиления...

Ну тут ты хватил, брат... "в тыщи"  сними с антенны сигнал и замерь его... микроV  и наноV... конечно, если ты об озвучании стадиона, то может быть...
Может ты прав, и петля у мя была на панельке из фольгированного гетинакса, где крепились потенциометры и входной джек... кроме того джек был неправильный.. благодаря твоей подсказке подправил )))

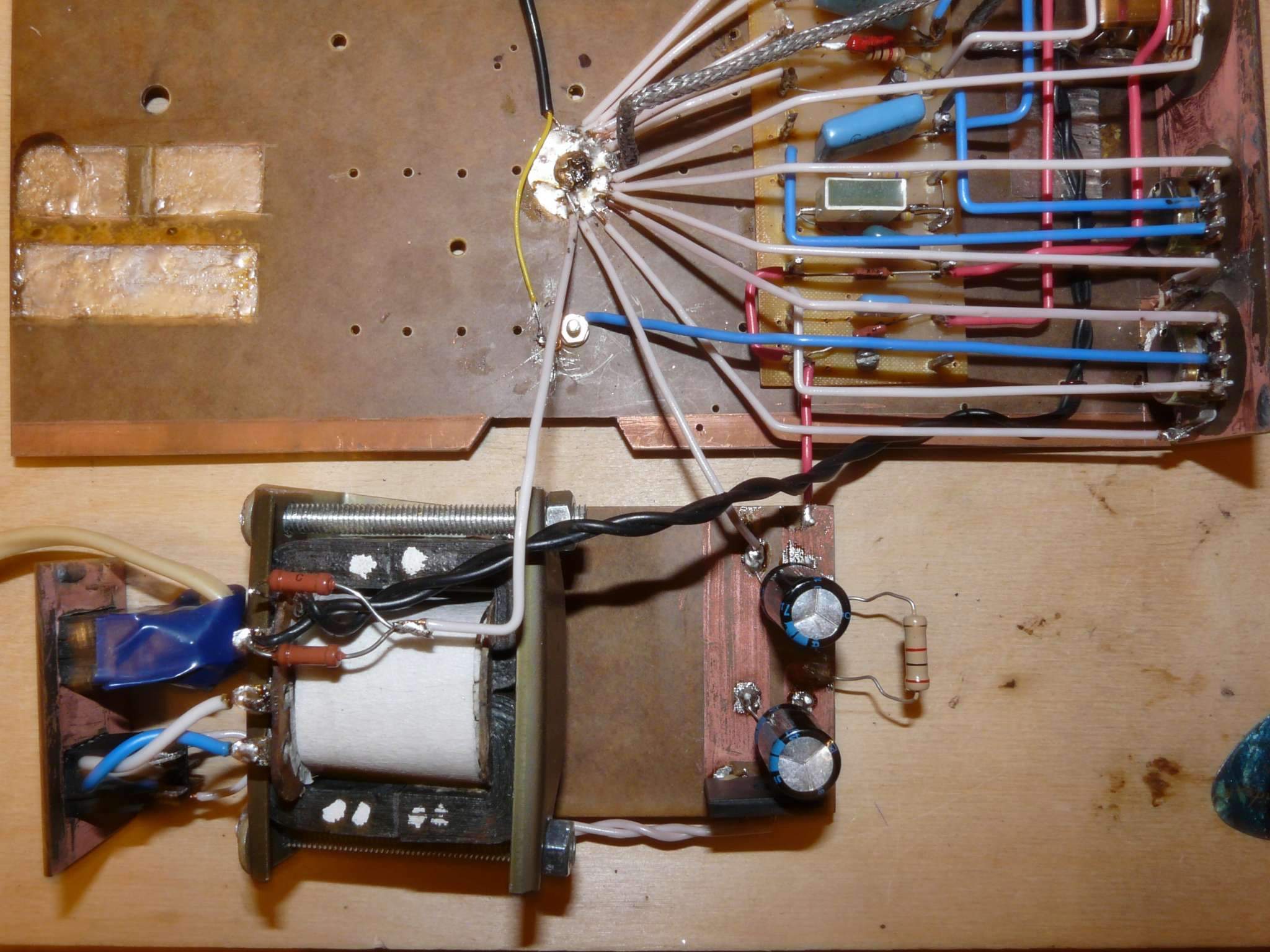

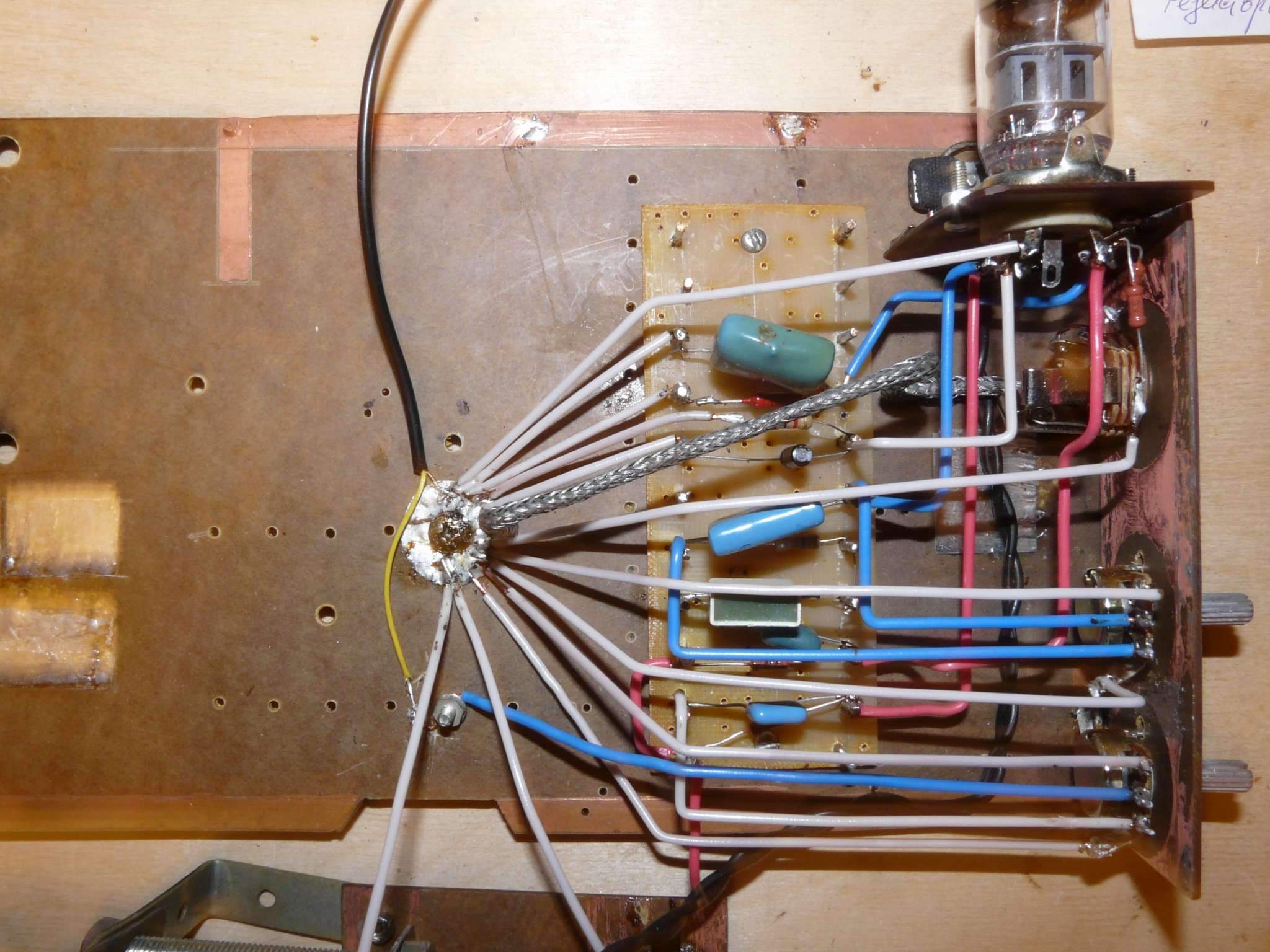

Сейчас переделываю макет. Взял моножильный провод (уже не будут висеть как варённые спагетти)... правда цветов мало...  синий, белый, красный.)))

...а ЭД попробую после всех попыток без ЭД... (есть уже нужные IRF840 и 830 и стабилитроны, но это уже в последнюю очередь)

...второе издание томато...

... и добавил:



... и добавил:

..ничего не изменилось... проблемы всё те же... фон 100 гц
