Re: Меняем резистор на дроссель и наоборот
« Ответ #45 : Августа 29, 2012, 08:58:42 »
ytrikoz, смотри!
твои же картинки:
раз:
https://guitarplayer.ru/index.php?action=dlattach;topic=251849.0;attach=828339;image
два:
https://guitarplayer.ru/index.php?action=dlattach;topic=251849.0;attach=828337;image

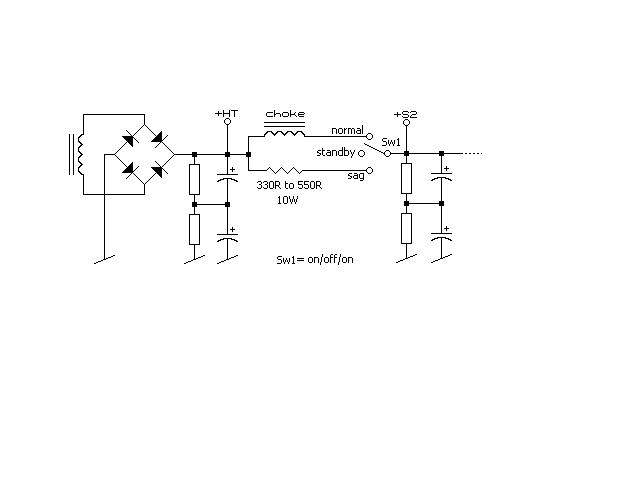

Тебе нужен 2пдт переключатель на три положения: он-офф-он. Ставишь его на место штатного стендбая и городишь такое:
828557-0
Как бы левая часть картинки - стендбай, правая - переключение резюк/катушка. Можно даже пару кондеров вкорячить :)

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1671/-594
  • Tone isn't just in the gear, its in your head
Re: Меняем резистор на дроссель и наоборот
« Ответ #46 : Августа 29, 2012, 12:59:18 »
Цитата: bottle от Августа 29, 2012, 08:58:42
Тебе нужен 2пдт переключатель на три положения: он-офф-он. Ставишь его на место штатного стендбая и городишь такое:
Как бы левая часть картинки - стендбай, правая - переключение резюк/катушка. Можно даже пару кондеров вкорячить :)
Спасибо!

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3384
  • Репутация: +337/-177
  • Technician
    • MEGATHERION
Re: Меняем резистор на дроссель и наоборот
« Ответ #47 : Августа 29, 2012, 18:37:10 »
Вот этот вариант попробуй
https://guitarplayer.ru/index.php?action=dlattach;topic=251849.0;attach=828337;image

Вроде как самый рациональный.
Возможно что в конкретном случае щелчка не будет ни в одном положении.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Меняем резистор на дроссель и наоборот
« Ответ #48 : Августа 29, 2012, 18:57:08 »
Crypt, так в этой схеме анодное же сразу подаётся на выходные лампы   :hmmm:

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3384
  • Репутация: +337/-177
  • Technician
    • MEGATHERION
Re: Меняем резистор на дроссель и наоборот
« Ответ #49 : Августа 29, 2012, 19:51:30 »
Когда на экранной сетке ничего нет то не важно есть что на аноде или нет.

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1671/-594
  • Tone isn't just in the gear, its in your head
Re: Меняем резистор на дроссель и наоборот
« Ответ #50 : Сентября 04, 2012, 16:27:31 »
Приехал дроссель ClassicTone 40-18040! Ну и появились новые вопросы :)

Физически два провода от дросселя помещаются в существующее отверстие для проводов от PT, можно ли пропустить их вместе, через одно отверстие, или лучше будет сделать новое специально под них?

Надо ли свивать провода от дросселя в косичку?

По габаритам он прекрасно входит между ОТ и PT, в любом положении, так все же есть ли рекомендуемая его ориентация относительно трансформаторов или разницы нет вовсе?

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Меняем резистор на дроссель и наоборот
« Ответ #51 : Сентября 04, 2012, 17:18:03 »
Цитата: Crypt от Августа 29, 2012, 19:51:30
Когда на экранной сетке ничего нет то не важно есть что на аноде или нет.
;

Это как же так? а куда катодная эмиссия тогда девается? И как в эту теорию вписываются лампы вообще без экранных сеток?

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2266/-69
  • не шарю ваще
Re: Меняем резистор на дроссель и наоборот
« Ответ #52 : Сентября 04, 2012, 19:27:06 »
че-то эти схемы вклячивания переключателя вызывают смутные сомнения. лучше просто резистор оторвать и дроссель вместо него впаять. надежнее будет.

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3384
  • Репутация: +337/-177
  • Technician
    • MEGATHERION
Re: Меняем резистор на дроссель и наоборот
« Ответ #53 : Сентября 04, 2012, 20:21:11 »
Цитата: Ден2 от Сентября 04, 2012, 17:18:03
Это как же так? а куда катодная эмиссия тогда девается? И как в эту теорию вписываются лампы вообще без экранных сеток?

Экранная сетка экранирует (логично?) катод от анода (напряжение на аноде при постоянном потенциале экранирующей сетки, в идеале, не влияет на ток анода, что в первом приближении так и есть). Когда на катод не действует электрическое поле анода, то электроны из катода не вырываются с силой и не разрушают катод, а "роятся" вокруг него. Да еще и отрицательное напряжение на первой сетки удерживает электронное облако. Вот и вся эмиссия. Это работает и теоретически и практически. Я тут ничего нового не придумал.

Триод, естественно, не имеет таких возможностей.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Меняем резистор на дроссель и наоборот
« Ответ #54 : Сентября 04, 2012, 20:42:00 »
Цитата: Crypt от Сентября 04, 2012, 20:21:11
Экранная сетка экранирует (логично?) катод от анода (напряжение на аноде при постоянном потенциале экранирующей сетки, в идеале, не влияет на ток анода, что в первом приближении так и есть). Когда на катод не действует электрическое поле анода, то электроны из катода не вырываются с силой и не разрушают катод, а "роятся" вокруг него. Да еще и отрицательное напряжение на первой сетки удерживает электронное облако. Вот и вся эмиссия. Это работает и теоретически и практически. Я тут ничего нового не придумал.

Триод, естественно, не имеет таких возможностей.

Когда экранная сетка так отключена, как показано на указанной тобой схеме - потенциал на ней равен нулю, притянут резисторами уравнивания. А если их не будет? на утечку через электролиты рассчитывать?

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1671/-594
  • Tone isn't just in the gear, its in your head
Re: Меняем резистор на дроссель и наоборот
« Ответ #55 : Сентября 04, 2012, 21:41:54 »
Ребят, а можете сделать паузу в вашем, безусловно важном и интересном "теологическом" споре и ответить на мои несложные (для вас) вопросы?  ;)
  • Физически два провода от дросселя помещаются в существующее отверстие для проводов от PT, можно ли пропустить их вместе, через одно отверстие, или лучше будет сделать новое специально под них?
  • Надо ли свивать провода от дросселя в косичку?
  • По габаритам он прекрасно входит между ОТ и PT, в любом положении, так все же есть ли рекомендуемая его ориентация относительно трансформаторов или разницы нет вовсе?
« Последнее редактирование: Сентября 04, 2012, 21:44:45 от ytrikoz »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Меняем резистор на дроссель и наоборот
« Ответ #56 : Сентября 04, 2012, 22:11:34 »
Цитата: ytrikoz от Сентября 04, 2012, 21:41:54
  • Физически два провода от дросселя помещаются в существующее отверстие для проводов от PT, можно ли пропустить их вместе, через одно отверстие, или лучше будет сделать новое специально под них?

Можешь просунуть в имеющееся отверстие.

Цитировать
  • Надо ли свивать провода от дросселя в косичку?

Это как тебе больше понравится. Проводам всё равно  ;)


Цитировать
  • По габаритам он прекрасно входит между ОТ и PT, в любом положении, так все же есть ли рекомендуемая его ориентация относительно трансформаторов или разницы нет вовсе?

Разницы нет. На всякий случай обеспечь электрический контакт, между корпусом дросселя и шасси.
« Последнее редактирование: Сентября 04, 2012, 22:13:22 от runing »

Оффлайн Crypt

  • Ветеран форума
  • ******
  • Сообщений: 3384
  • Репутация: +337/-177
  • Technician
    • MEGATHERION
Re: Меняем резистор на дроссель и наоборот
« Ответ #57 : Сентября 04, 2012, 22:40:26 »
Цитата: Ден2 от Сентября 04, 2012, 20:42:00
Когда экранная сетка так отключена, как показано на указанной тобой схеме - потенциал на ней равен нулю, притянут резисторами уравнивания. А если их не будет? на утечку через электролиты рассчитывать?

Практика показывает что при простом отключении экрана анодный ток пропадает. Экран сам себя притягивает к катоду, он же и "высасывает" конденсатор.

В принципе не помешает чтобы в схеме оставались резисторы если не для выравнивания, то просто для разрядки конденсаторов.

Если делать именно стендбай а не переключение резистор-стендбай-дроссель, то свободный контакт SPDT-тумблера можно задействовать для принудительных мер.

Оффлайн ytrikoz Автор темы

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1671/-594
  • Tone isn't just in the gear, its in your head
Re: Меняем резистор на дроссель и наоборот
« Ответ #58 : Сентября 06, 2012, 19:21:32 »
Люди добрые, а подскажите где вы берете крепеж, в моем случае мне нужны винты, гайки, шайбы но не упаковками по 1000шт... в Москве в розницу их продают?



Дома полно винтов (все таки компьютерами окружен :), остались от десятка сборок системных блоков), но нет гаек  :hmmm:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Меняем резистор на дроссель и наоборот
« Ответ #59 : Сентября 06, 2012, 20:09:02 »
ytrikoz, полагаю, что на строительном рынке можно купить поштучно.
