Поделитесь, пожалуйста, вашими знаниями в области БП для ламповых усилителей.
Исходя из каких параметров, подходить к выбору дросселя для замены резистора в БП, и наоборот, если с максимальным током понятно, то вот:
1. Сопротивление DC, должно соответствовать номиналу заменяемого резистора (сейчас он 500 Ом, а дроссель у меня на 108 Ом)? Иначе изменится напряжение B+, правильно?
2. Индуктивность исходя из каких параметров выбирается (у имеющегося 4H) ?
3. Требуются ли изменения в фильтрующих конденсаторах при замене одного на другое?

Мне бы хотелось повесить на трехпозиционный standby, resistor/off/choke, с точки зрения коммутации, понятно как реализовывать, а вот возможно ли это совместить (имеется ввиду возможность переключения).

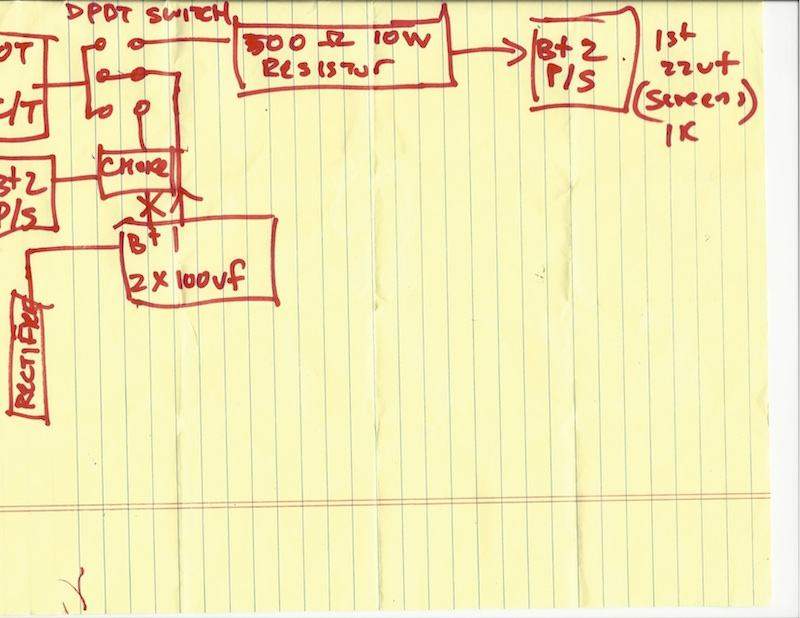

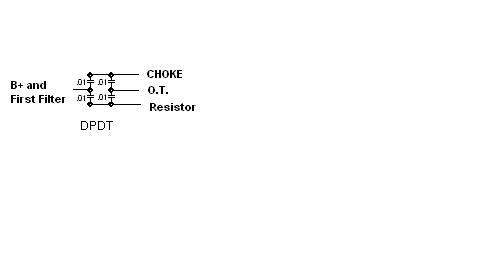

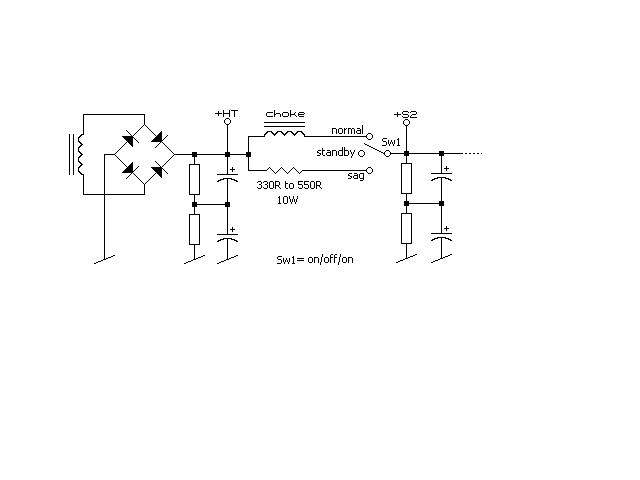

Опираюсь на диаграммы в этих рисунках:
Заранее спасибо за ликбез!

Можешь поставить свой дроссель, плохого не случится

Ну я не просто так решил дроссель попробовать, просто зарубежные парни отзываются об этом "моде" d'lite, как о самом впечатляющем по результату, негативных отзывов нет, а переключатель позволит убедиться, что это действительно так

То есть, думаешь, можно менять 10W 500 Ом резистор (анодное 465В, усилитель на 2x6V6 = 22W) на 4H/108Ом/90мА дроссель Hammond 194B?

Ну я не просто так решил дроссель попробовать, просто зарубежные парни отзываются об этом "моде" d'lite, как о самом впечатляющем по результату, негативных отзывов нет, а переключатель позволит убедиться, что это действительно так

Ну я и без чтения текстов зарубежных парней могу сказать, что заметно улучшится динамика. Для дамблоподобного усилителя это важно

То есть, думаешь, можно менять 10W 500 Ом резистор (анодное 465В, усилитель на 2x6V6 = 22W) на 4H/108Ом/90мА дроссель Hammond 194B?

Легко. Только переключатель бери на два положения дроссель<->резистор, а переключение делай через стендбай. Т.е. выключил стендбай, переключил на дроссель, включил стендбай.
Но дроссель в такой схеме всегда лучше. К тому же "взрослые" дамблы все с дросселями.

Чем подобное решение лучше, трех позиционного standby у которого по центру будет (off), а в крайних резистор и дроссель, ведь по этой схеме переключение всегда будет происходить через положение "выключено"?

Я просто подумал, что это у тебя временное решение, что бы попробовать. Я бы не трогал стендбай, всё равно в дальнейшем будешь пользоваться только дросселем.
Поэтому можешь временно навесом сделать переключатель, убедиться и просто заменить резистор дросселем навсегда

А как лучше ориентировать дроссель, по отношению к силовому и выходному трансформаторам?

А всё равно, как удобнее становится

Получается, мне надо ставить не 194B (108 Ом/4H/max 90mА), а 193M (63 Ом/10H/max 300мА)... по току в любом случае надо не менее 300мА (с запасом), не недооценил сразу, что на дросселе будет и накал, вообще всё

Значит 193M (http://www.hammondmfg.com/193.htm) - одобряете?

Не подскажите, чем модели Potted, отличаются от Enclosed? Наличием крепежа?

ytrikoz,  Какой накал? Ты меняешь анодный резистор, который стоит ПОСЛЕ выходника. Там 50 мА за глаза.

Всё, тогда я не понимаю, почему 300мА
Я с Хачатуром списывался, он написал мне рекомендацию мин. 300мА (у меня у PT такой максимальный)
У меня автоматически был сделан вывод, что значит на нем сидит больше, чем я предполагал.

Пожалуйста, напиши подробней, какие параметры рекомендуешь ты.
Пока я понял, что все сходятся в индукции 5-10H, DC сопротивление пускай будет ~100Ом, так? По току 50мА это с запасом?

300ма это ж дофига для дросселя. 5 генри д40 150мА, а дура здоровенная

Я тоже был под впечатлением, что он будет больше PT... блин, тут явно какое-то недоразумение.


... и добавил:

а велика ли разница в действии дросселей например в 5 генри и 2,5 генри? понятно, что чем больше тем лучше, но стоит ли затрачивать дополнительные усилия чтобы поставить именно 5 генри вместо имеющихся 2,5? Еще можно учесть, что сопротивление у 5тигенревого 150ом, а у 2,5 раза в 2 меньше.

Посмотри тут http://www.hammondmfg.com/193.htm , не совсем так, как ты написал. Какую ты бы выбрал модель?

Я уже полночи вчера изучал теорию вопроса (сегодня буду продолжать), но блин, мне нужен совет практиков.

чейто я не так написал? че, я свои дроссели не щупал?
модели у меня д40 и д39

У твоих дросселей может действительно все так, но в означенном модельном ряду увеличение индукции в два раза не обязательно влечет такое же изменения в сопротивлении.
Я же никому ничего не хочу "рассказать", я блин совета спрашиваю
