Даю уточнение, наикрутейший звук будет на метрических полиэстровых гайках накрученных пласкогубцами на дюймовые металические болты. Проверено.

Ну да. Молотком забитый шуруп держится лучше чем отверткой закрученный гвоздь.

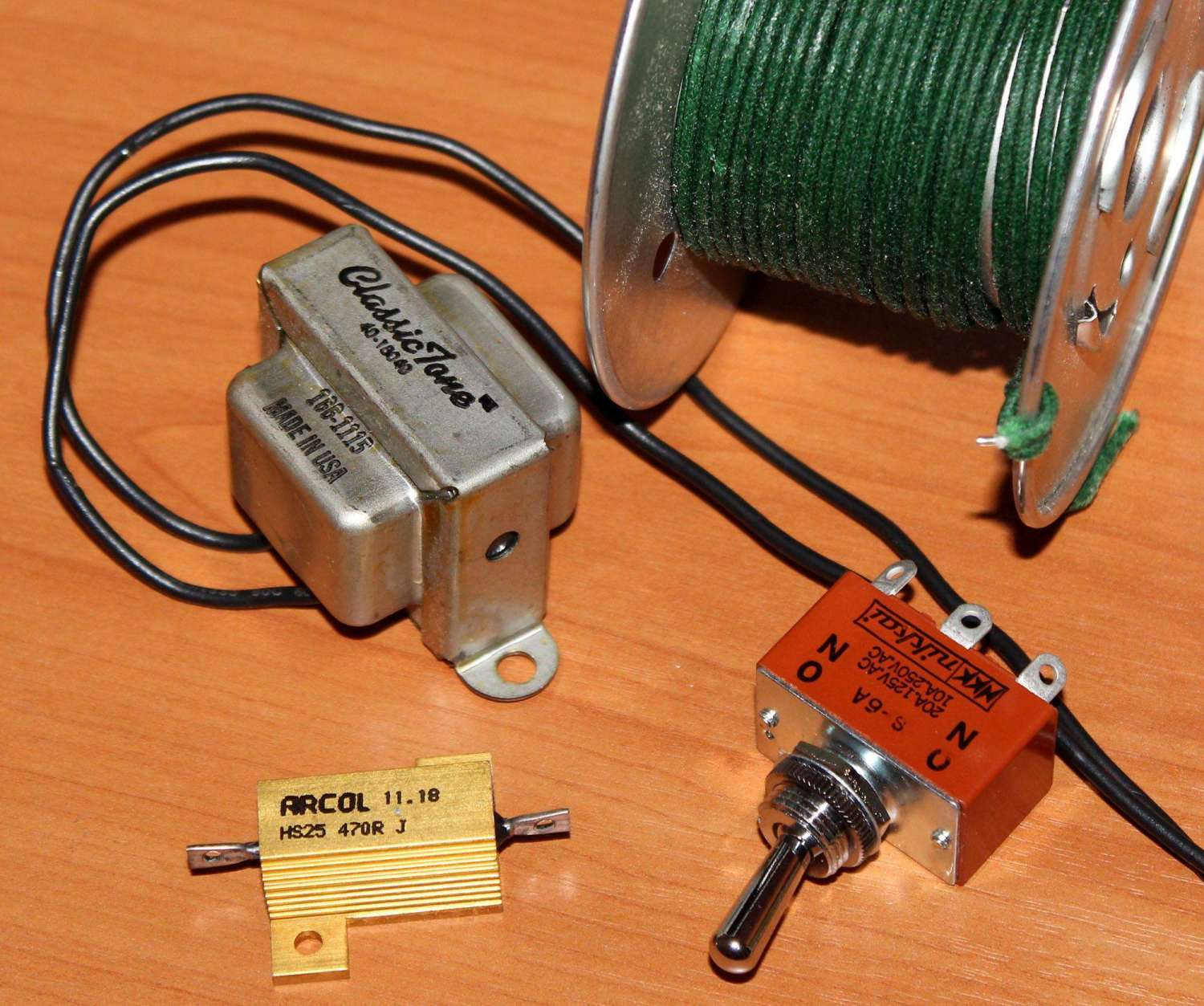

Серьёзная подготовка произведена, результат должен быть не менее серьёзный

ytrikoz, гениально

Разобрал, закрепил дроссель сверху шасси, собрал... работает!
Конечно, не без косяков, хотя небольших - немного оплавил изоляцию на одном проводе, когда выпаивал плату БП, впрочем его легко заменить, позже сделаю.

Ну и переключатель так и не поставил:
1. Не знаю как грамотней развести провод внутри шасси, буду тут спрашивать (картинка с вопросом ниже)
2. Закрепить, блин, его не так просто, он высокий не лезет под плату БП, где думал он поселится. Может его тоже сверху на шасси прикрутить? Есть этому противопоказания?

Сейчас усилитель работает с дросселем, так-как уже ночь, насладится теплым ламповым звуком приправленным катушкой индуктивности, возможности нет... с нетерпением жду завтра и ответов на мои новые вопросы

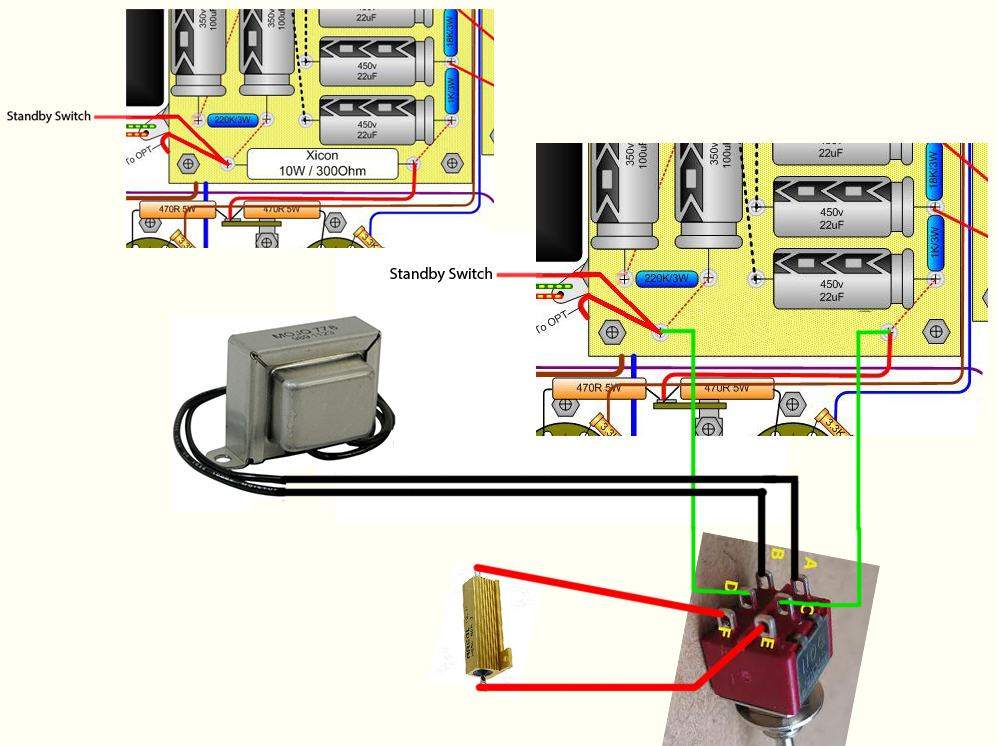

На картинке предполагаемое место установки переключателя отмечено прямоугольником, а двумя кругами, место куда должен будет придти провод от него. Вопрос, могу ли я проложить его сверху выходных ламп или необходимо обойти их справа/слева?

Насладись пока звуком от наличия дросселя, возможно резистор не понадобится и не нужно будет сверлить шасси и делать лишние дырки
Если всё таки желание поставить переключатель настолько велико, то можешь делать как нарисовал, только провода к переключателю пускай между панельками, по дну шасси, а не висячие по "воздуху".

Решил настроить bias после замены и намерил, вместо 465V В+ только 440V, соответственно ток покоя по калькулятору (70%) с 21мА, перенастроил на 19мА... Это что получается у меня дроссель имеет больший импеданс, чем резистор 330R или напряжение в розетке упало в связи с поздним временем суток
Заодно измерил анодное на лампах преампа, оно +-5 вольт от "эталонных"!
Переключатель пока делать передумал... он будет переключать режимы "лучше/хуже"
Лучше выведу OD Trimer на заднюю панель, вот его полезно иметь под рукой, когда меняешь гитары с хамбакерами на низковыхлопные синглы.

Где ты это намерил?

Из-за напряжения в розетке упало, уже разобрался.

Вообще то резистор не имеет импеданса, он имеет сопротивление

Если бы я написал, что у дросселя сопротивление больше, чем у резистора, ты бы написал, что у дросселя важен его импенданс?
Я правильно понимаю, что импеданс = DC + AC сопротивление при определенной частоте и токе? Поэтому у резистора сопротивление более менее постоянно, то у дросселя будет меняться от характеристик тока в цепи, поэтому и написал "импеданс".

Что бы настроить смещение (биас), напряжение на лампах преампа не интересует.
Нужно измерить напряжение на анодах выходных ламп, после чего посчитать по формуле или в Напряжение на анодах выходных ламп не должно меняться от наличия дросселя или резистора.

Да, я все так и сделал, в преампе просто померил (любознательный я). Мерил до "дросселя/резистора", он действительно не мог оказать влияния, просто не сообразил сначала, неопытный я.

Именно об этом я тебе и говорю весь этот месяц.

Ну теперь то я могу об этом говорить, как о собственном опыте... я же не отвергаю твоих советов, а наоборот о них спрашиваю.

runing, а разве в калькуляторе нужно не анодное на холостом ходу вводить? ведь падение на анодах происходит именно из-за тока покоя...  получается, если ты введёшь в калькулятор напругу на анодах подключенных ламп, то, при установке полученного калькулятором тока, анодное уплывёт...  или я чего недопонимаю?

... и добавил:

У дросселя тоже нет импенданса, у него есть индуктивность

импеданс дросселя является суммой его активного сопротивления и реактивного на определённой частоте... так ведь?

ytrikoz, есть, есть импеданс.
