guitar_gator зачем центральный контакт свича посадил на землю?
Извиняюсь, неправильно посмотрел.
... и добавил:
guitar_gator, а что заземляют провода выходящие из каналов вместе с проводами звукоснимателей?

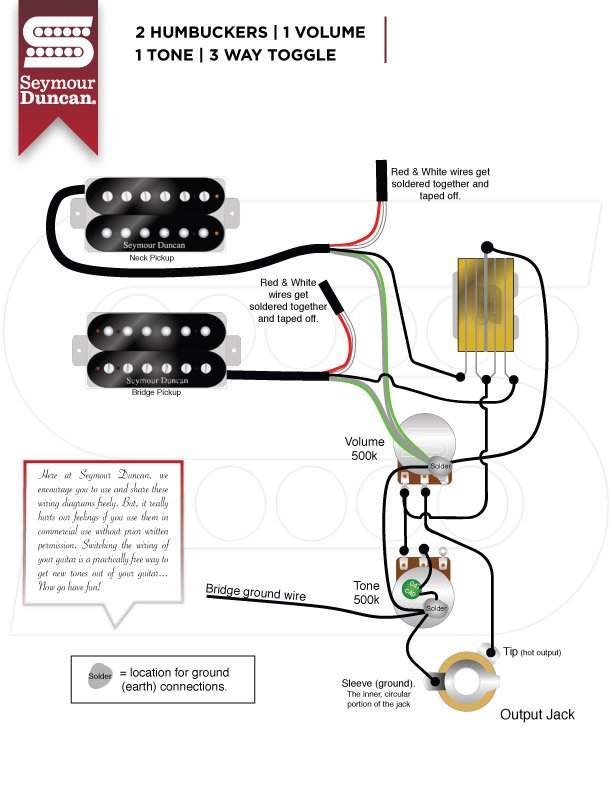

Так общий провод объединяет все выходы земли и датчиков, и потенциометров, и разъема.
... и добавил:Докладываю!
Прежде всего спасибо всем кто указал на провод разъема. Я заменил его на вот такой:
Эта замена уже снизила шум, ноне значительно.
А значительно шум пропал когда я коснулся землей/оплеткой шнура корпусов потенциометра громкости. И я припаял оплетку к нему.

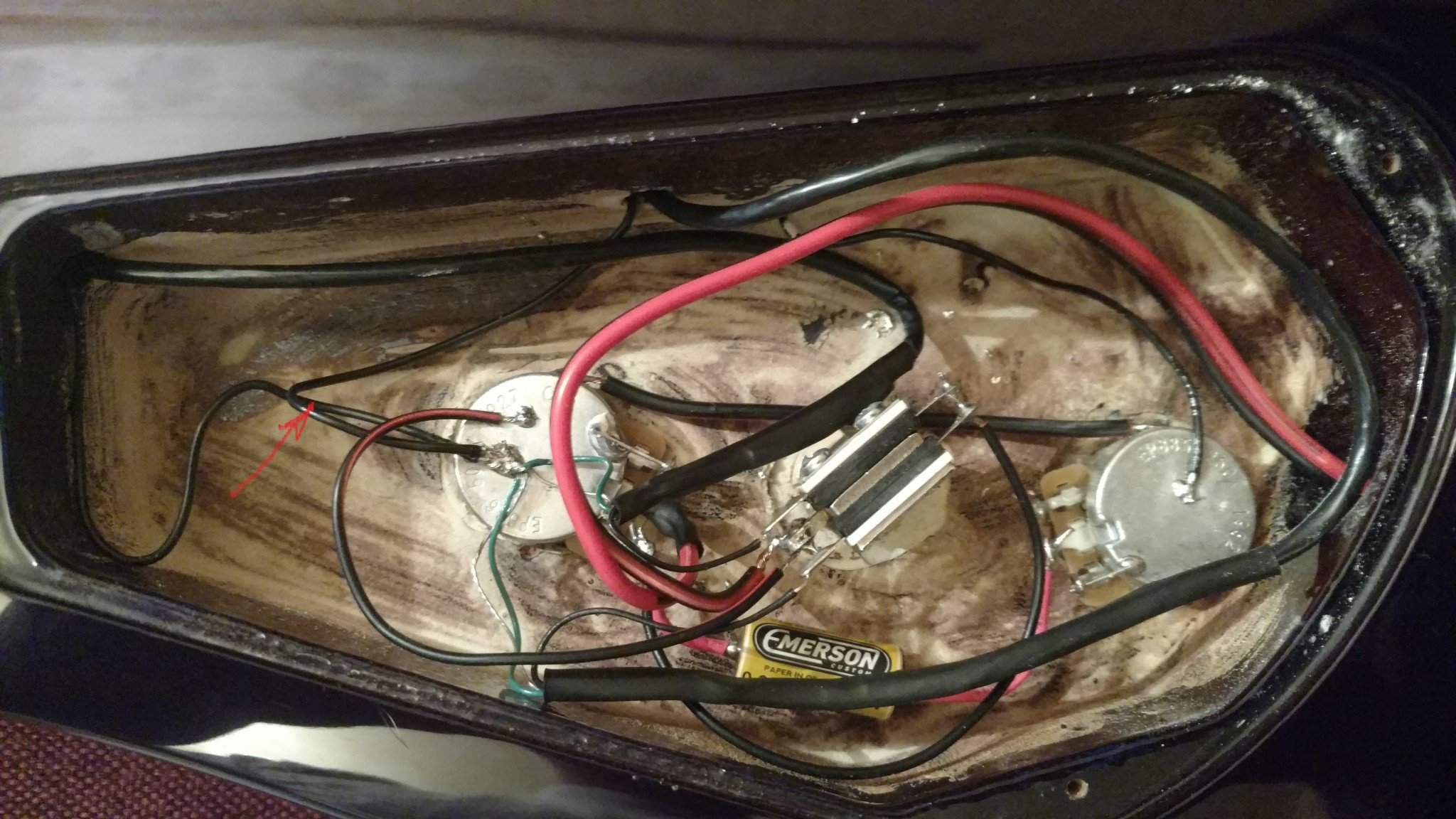

Далее я попробовал соединить оплетку и с потенциометром тона. И это так же снизило шум. В результате уровень шума стал таким же как и был на родном темброблоке. Вот собственно результат (красным обведены места пайки на шнуре разъема):
шнур в термоусадке, а для мест пайки были вырезаны отверстия.
Кстати, идею паять саму оплетку так же взял у Emerson Customs prewired kits.
Еще заметил что шум практически полностью пропадает когда потенциометр тона убран до нуля. Интересно как можно добиться такой тишины с полным тоном есть идеи у кого-нибудь?
