Оффлайн DatoG

  • Частый посетитель
  • **
  • Сообщений: 136
Re: Монстр по шведски в 1U rev.3.0
« Ответ #15 : Января 28, 2015, 12:48:21 »
отличная работа.
можно ли выложить демки с него? с линейного выхода и со спикосима.

на чем и как печатался рисунок платы для переноса на фоторезист?

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 272
  • контрабандист грусти
Re: Монстр по шведски в 1U rev.3.0
« Ответ #16 : Января 28, 2015, 13:29:40 »
Цитата: DatoG от Января 28, 2015, 12:48:21
на чем и как печатался рисунок платы для переноса на фоторезист?
Скорее всего на плёнке, как положено :)

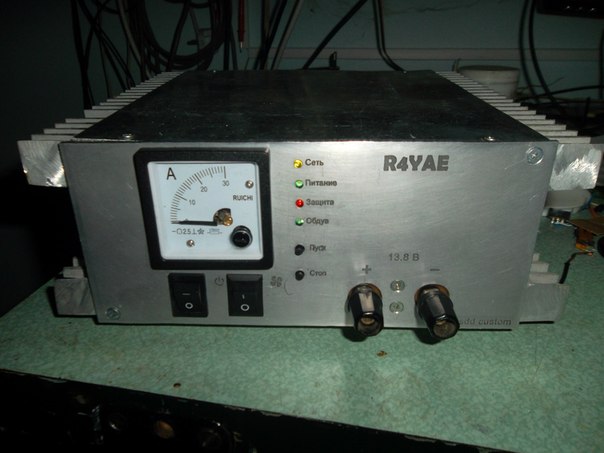

И лицевая панель, похоже, тоже фоторезистом делалась с последующим травлением в хлорном железе. Я так надписи наносил на алюминий, только с помощью ЛУТ'а. вполне добротно получается при некоторой сноровке.

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #17 : Января 28, 2015, 13:29:54 »
Дэмо будет как перефирию с новым нормальным DPDT реле сделаю (заказал, жду Takamisawa R12w-k). Фоторезист плёночный, заказывал уже готовый текстолит с наклееным фоторезистом (на пять лет вперёд). Фотошаблон соответственно делал негативный на плёнке Lomond прозрачной для печати на лазерном принтере. Плёнка фуфлыжная заминается и проскальзывает, предварительно подклеиваю её на кусочек двустороннего скоча в 2 см к листу бумаги, с краю от захвата, тогда всё печатет по технологии. С таким же успехом и тем же образом, печатал и на останках от былового, на плёнке Lomond для цветной струйной печати - она плотнее. Поэтому печатать лучше с подложкой из бумаги.

... и добавил:

Цитата: den-ssdd от Января 28, 2015, 13:29:40
Скорее всего на плёнке, как положено :)
И лицевая панель, похоже, тоже фоторезистом делалась с последующим травлением в хлорном железе. Я так надписи наносил на алюминий, только с помощью ЛУТ'а. вполне добротно получается при некоторой сноровке.

Лицевая панель- пластик чёрный с серым сатиновым покрытием, надписи лазерная гравировка.
« Последнее редактирование: Января 28, 2015, 13:34:04 от Rasha »

Оффлайн DatoG

  • Частый посетитель
  • **
  • Сообщений: 136
Re: Монстр по шведски в 1U rev.3.0
« Ответ #18 : Января 28, 2015, 14:53:48 »
Цитата: den-ssdd от Января 28, 2015, 13:29:40
Скорее всего на плёнке, как положено :)

а что за пленка и на каком принтере(лазерный струйный)?
уже ответили.спасибо.
пленку оракл для этого можно использовать?

Оффлайн den-ssdd

  • Завсегдатай
  • ***
  • Сообщений: 272
  • контрабандист грусти
Re: Монстр по шведски в 1U rev.3.0
« Ответ #19 : Января 28, 2015, 15:38:09 »
Цитата: DatoG от Января 28, 2015, 14:53:48
пленку оракл для этого можно использовать?
Для фотошаблона нет - плёнка должна быть прозрачной. У меня тоже ломонд, то вполне плотная, с принтером хорошо дружит. Если такой нет, то можно печатать фотошаблон и на обычной бумаге, пропитав её после этого растительным маслом (лучше оливковым, чтобы звук был теплее :crazy:). Время экспонирования придётся увеличить.

Оффлайн DatoG

  • Частый посетитель
  • **
  • Сообщений: 136
Re: Монстр по шведски в 1U rev.3.0
« Ответ #20 : Января 28, 2015, 17:49:20 »
Цитата: den-ssdd от Января 28, 2015, 15:38:09
Время экспонирования придётся увеличить.
засвечить можно любой УФ лампой?

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #21 : Января 28, 2015, 18:05:59 »
Цитата: DatoG от Января 28, 2015, 17:49:20
засвечить можно любой УФ лампой?
http://forum.gtlab.net/cgi-bin/yabb2/YaBB.pl?num=1353936529
Там ещё раздел есть на форуме - технология
золотое место...

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 13729
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #22 : Мая 18, 2015, 18:50:35 »
Rasha, отлично!! А звуки есть?

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #23 : Мая 21, 2015, 14:37:26 »
Немного доработал преамп, поставил реле Takamisawa, сменил всю WIMA MKP (полипропилен) на MKS4 (полиэстер)
1832640-0
Выходной буфер обзавёлся другим спикосимом Vintage 30 (временный эксперимент оказался постаянным)
1832642-1

1832644-2
« Последнее редактирование: Мая 21, 2015, 15:00:46 от Rasha »

Оффлайн Qwertinsky

  • Новичок
  • *
  • Сообщений: 40
Re: Монстр по шведски в 1U rev.3.0
« Ответ #24 : Мая 21, 2015, 15:36:53 »
Ну и как полиэстер ? В какую сторону звук изменился?

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #25 : Мая 21, 2015, 15:50:17 »
Верха поприбавилось, середина не такая ядрёная

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 13729
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #26 : Июля 13, 2015, 21:51:00 »
День добрый!!

Простите, но что-то не могу разобраться по поводу подключения полевика в схеме сабжа...

Вот, в схеме оригинала он по-другому подключен... Ещё раз дико извиняюсь, если что-то провтыкал.. Ткните носом, плиз..

* 6505 112.pdf (600.16 КБ - загружено 200 раз.)

... и добавил:

А, кажись понял... В оригинале на полевиках индикация, а в сигнале буфера на полевике нет вообще, так что ли?? А буфер в петле на микрухе?? Или опять мимо??
« Последнее редактирование: Июля 13, 2015, 21:54:11 от AntonVIP »

Оффлайн DatoG

  • Частый посетитель
  • **
  • Сообщений: 136
Re: Монстр по шведски в 1U rev.3.0
« Ответ #27 : Июля 13, 2015, 22:33:19 »
Цитата: Rasha от Мая 21, 2015, 14:37:26
Немного доработал преамп, поставил реле Takamisawa, сменил всю WIMA MKP (полипропилен) на MKS4 (полиэстер)
выложи демо

Оффлайн Rasha Автор темы

  • Частый посетитель
  • **
  • Сообщений: 117
  • Жить по Совести
Re: Монстр по шведски в 1U rev.3.0
« Ответ #28 : Июля 15, 2015, 00:54:06 »
Цитата: AntonVIP от Июля 13, 2015, 21:51:00
День добрый!!

Простите, но что-то не могу разобраться по поводу подключения полевика в схеме сабжа...

Вот, в схеме оригинала он по-другому подключен... Ещё раз дико извиняюсь, если что-то провтыкал.. Ткните носом, плиз..

(Ссылка на вложение)

... и добавил:

А, кажись понял... В оригинале на полевиках индикация, а в сигнале буфера на полевике нет вообще, так что ли?? А буфер в петле на микрухе?? Или опять мимо??
После тэмбрблока реле переключения каналов. Далее на полевике IRF840 - буфер и остальная переферия по цепи.

... и добавил:

Цитата: DatoG от Июля 13, 2015, 22:33:19
выложи демо
Дэмо не будет. Дома меня не существует уже второй месяц. Приеду писать нечем, хотя играть есть во что.

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 13729
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Монстр по шведски в 1U rev.3.0
« Ответ #29 : Июля 15, 2015, 14:21:00 »
Цитата: Rasha от Июля 15, 2015, 00:54:06
После тэмбрблока реле переключения каналов. Далее на полевике IRF840 - буфер и остальная переферия по цепи.

Это я понял... Но в оригинале данного буфера на IRF840 нет.. Вот в чём у меня вопрос, собственно!!

Кстати, а как звук получился?? Похож на 6505??
