Hader, У меня такие есть другой емкости, я в катоды пихнул
Спасибо.

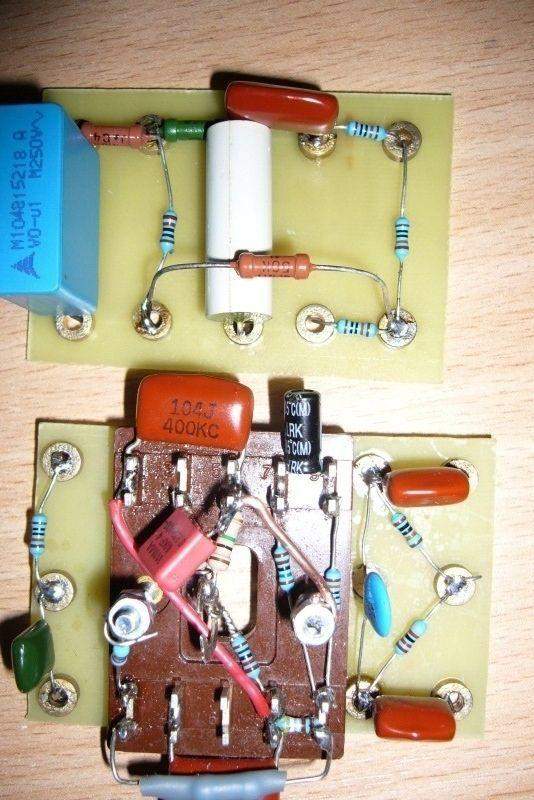

Сверху - сенд от фрамусовского червяка
Снизу - фазик + ретерн от Азнауровского сателлит-мода для Классик 45 (Ерасов)

Средний кусок я большей частью спаял давно... А вот уши пришлось прилепить. Можно было обойтись одним, но я ступил

Буря в стакане улеглась, теперь можно спокойно всё обсудить.

4 no, Не посчитайте за нравоучение, но посоветовал бы найти стойки с меньшей массой и перед установкой их желательно облудить, если это не сделали на заводе.. Будет гораздо легче паять детали.

Возможно из-за массы стоек и возникает проблема "стекания" припоя, про которую Вы писали в первых постах.
Стойка продолжает "держать " температуру после пайки и припой не успевает прихватиться.

Немного про удлиннение выводов Эпкоса и Вимы. Пробовал разные варианты ,но этот получился имхо оптимальным.

Моножила в 2-3 витка вокруг вывода, оставляя снизу свободным примерно 1 мм  на загиб. Длинный вывод делается снизу. Обвивается как можно плотнее, потом обжимается до легкой деформации, так чтобы не было люфта между выводом конденсатора и удлинением.



Потом оба вывода пропаиваются и откусив лишнее ,загибаются во внутрь.



Этого хватает для надежного контакта и удержания конденсатора при монтаже. Если беспокоит оголенность точек пайки, то для доп. изоляции соединения можно капнуть 10-ти минутной эпоксидки, предварительно промыв остатки канифоли.

После монтажа, держится как влитой.   Способ не очень подходит для конденсаторов с расстоянием между выводами 5 - 7 мм и конденсаторов с большими габаритами и массой.

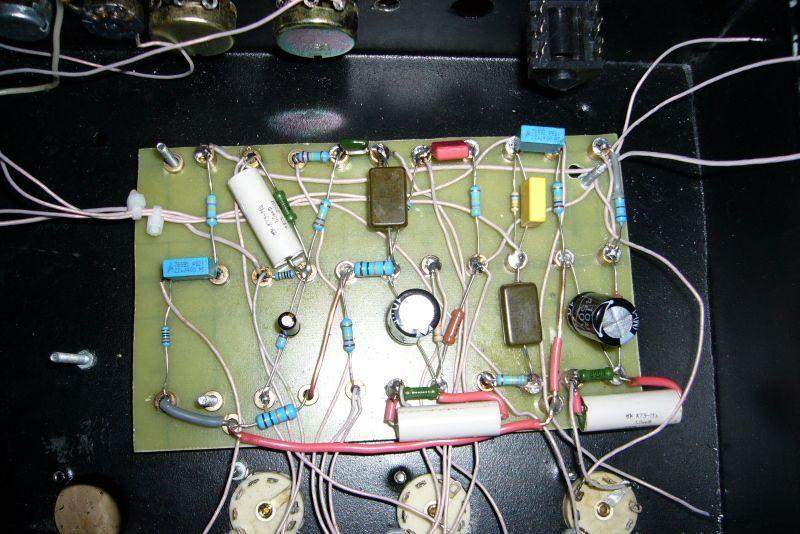

На этом фото хорошо видно, что при малой массе заклепки, припой  вниз не протекает.

HighTower, Не вижу смысла тут что-либо еще отвечать. Я все сказал. Народ подтвердил, что такой монтаж для коммерческого девайса непригоден. Все! Что еще не терпится мне ответить?

Поменьше эмоций, г-н AZG, поменьше Может вы все-таки, обладая столь фантастической скоростью машинописи, ответите на простой вопрос - почему вы так яростно выполняете роль пророка? По доброте душевной пионеров хотите уму-разуму научить? Весьма сомнительно...

А упомянутый вами "народ" - это те несколько человек, отписавшихся в теме? Вообще становится понятно что вы либо вообще в жизни никогда не работали на производстве, либо работали на производстве совкового ширпотреба - именно этим изделиям, собиравшимся руками птушников, так небходима пресловутая ремонтопригодность. В серьезных вещах "вдруг" ничего не бывает.

В серьезных вещах "вдруг" ничего не бывает.

Ага, не бывает... Как же. Идеалист, однако.

Недавно щупал в магазине, Ибанез престиж у которого не работал бриджевый датчик. Серьезная вещь? (в рамках компании "Ibanez" - несомненно) тем не менее...

Более того, даже МяСоБуГа иногда ломается... (согласись, НЕ серьезных аппаратов они не делают)

No,
Зря ты с эпкосами так.
Это получается типа как: пусть звучит хуже, за то внутри красиво.
мне это крайне непонятно. Без обид, но ковыряя токой девайс первым делом выкинул бы треть кандеров из него. Поставил бы Эпкос.

no, КСО нормально, хотя СГМ получше звучат. Но криминала никакого нет, это не К31 в кривых корпусах.

К73-11 и К73-15 хорошие конденсаторы. Я не люблю только К73-17 в дутом обличии, утечка больша, шьет по полной программе, Звучат грязно и противно.

На счет накала - проще всего просто выпрямить и отфильтровать. Подать такую напругу на три последние лампы. На две первые можно стабилизировать, если хочешь минимизировать шумы накала. Хватит и одного стабилизатора. ИТли можно применить LM350 и т.п., там тока хватит с головой.
