Автор Тема: MXR Distortion+ своими руками  (Прочитано 37228 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн PirateDarkangel

  • Новичок
  • *
  • Сообщений: 35
  • Репутация: +2/-1
Re: MXR Distortion+ своими руками
« Ответ #105 : Июля 20, 2011, 14:08:54 »
kynep, и еще, не подскажешь парочку дистов на рассмотрение, с нормальным запасом гейна , хрустящим и читаемым звуком?

... и добавил:

дык это грелка.это тебе не митолзона ;D
ну я вроде как в курсе, на нее и не возлагалось больших надежд, скорее это была проверка себя на способность в этом деле, и на мой вгляд по качеству звука и отсутствию фона(с учетомчто лежит на столе без корпуса), результат удовлетворительный и буду двигаться дальше.
« Последнее редактирование: Июля 20, 2011, 14:12:44 от PirateDarkangel »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6813
  • Репутация: +371/-24
  • Руби МиТоЛ!!!
Re: MXR Distortion+ своими руками
« Ответ #106 : Июля 20, 2011, 14:17:06 »
PirateDarkangel, Кранк...  ???

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
  • Репутация: +59/-4
Re: MXR Distortion+ своими руками
« Ответ #107 : Июля 20, 2011, 14:37:54 »
бсиаб-х? гувнор?

Оффлайн PirateDarkangel

  • Новичок
  • *
  • Сообщений: 35
  • Репутация: +2/-1
Re: MXR Distortion+ своими руками
« Ответ #108 : Июля 21, 2011, 16:41:14 »
Кстати, появился вопрос, звук в целом неплохой, но немного бубнящий на 6 струне (Ля), что можно предпринять чтобы немного добавить гейна усилению, и немного прибрать басы?

От переключателя диодов чтото разницы совсем не увидел =\
может чтото стоит добавить в диодный этот переключатель, чтобы звук на одной позиции становился отличным от другой, скажем помягче или по фузовей итп как угодно?
« Последнее редактирование: Июля 21, 2011, 16:43:07 от PirateDarkangel »

Оффлайн Thorium

  • Эксперт
  • *****
  • Сообщений: 2251
  • Репутация: +59/-4
Re: MXR Distortion+ своими руками
« Ответ #109 : Июля 21, 2011, 16:46:22 »
Кстати, появился вопрос, звук в целом неплохой, но немного бубнящий на 6 струне (Ля), что можно предпринять чтобы немного добавить гейна усилению, и немного прибрать басы?

От переключателя диодов чтото разницы совсем не увидел =\
может чтото стоит добавить в диодный этот переключатель, чтобы звук на одной позиции становился отличным от другой, скажем помягче или по фузовей итп как угодно?
даю наводку )) http://guitarplayer.ru/index.php?topic=203574.30

Оффлайн blueser

  • Новичок
  • *
  • Сообщений: 11
  • Репутация: +2/-0
Re: MXR Distortion+ своими руками
« Ответ #110 : Августа 13, 2011, 20:38:00 »
Подскажите плиз, какие поты и где можно взять для MXR distortion lll

Оффлайн Fireball88

  • Новичок
  • *
  • Сообщений: 45
  • Репутация: +4/-1
  • GuitarPlayer.Ru fan!
Re: MXR Distortion+ своими руками
« Ответ #111 : Августа 14, 2017, 18:04:09 »

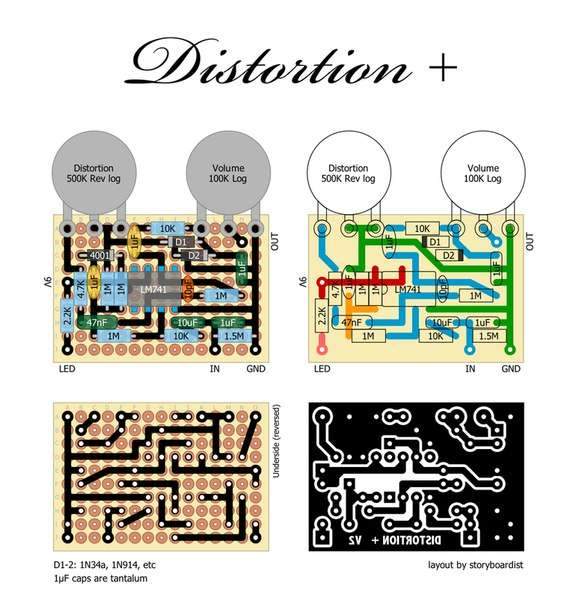

Собрал схему вот по такой лейке http://3.bp.blogspot.com/_y7gcfRKQFgA/TDb740PvQNI/AAAAAAAAAL0/-uvn7bPmzr0/s1600/MXR+Distortion+%2B.png
Заработала сразу. Отличия вот какие. Вместо тантала воткнул обычные электролиты. Стоит ли заморачиваться и искать тантал? Пот громкости в20k, вроде к нему нареканий нет. Гейн а1m, по сути работает только в самом конце, пробовал линейный b250k - не понравилось. Что бы туда лучше воткнуть? Обратного логарифма нет в наличии(
Вместе с гейном резко поднимаются, опускаются вч - так и должно быть?
Диоды поставил Д9.

Оффлайн Никита Стульников

  • Опытный
  • ****
  • Сообщений: 931
  • Репутация: +56/-0
    • Мой п*здюк (проект)
Re: MXR Distortion+ своими руками
« Ответ #112 : Ноября 25, 2017, 19:43:17 »
Вот объясните убогому, как питание нужно подавать по этой схеме. А то я понимаю только "+" и "-". А тут только "+". И тот же вопрос с подключение входа и выхода на звук. И вообще схема верная? А то начал делать по схеме, где кондеры полярные присутствуют,  а по этой нет таковых

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: MXR Distortion+ своими руками
« Ответ #113 : Ноября 26, 2017, 00:38:12 »
на GND садишь и минус, и общий входа и выхода.

Конденсаторы полярные - это только 1uF - они могут быть как полярные электролиты, так и неполярная пленка на небольшой вольтаж (63-100в). на лейке выше - использована как раз неполярная пленка, можно спокойно ставить полярные конденсаторы, учитывая полярность. в остальном - вроде ок все, но особо не всматривался.

Оффлайн Никита Стульников

  • Опытный
  • ****
  • Сообщений: 931
  • Репутация: +56/-0
    • Мой п*здюк (проект)
Re: MXR Distortion+ своими руками
« Ответ #114 : Ноября 26, 2017, 09:04:05 »
на GND садишь и минус, и общий входа и выхода.

Конденсаторы полярные - это только 1uF - они могут быть как полярные электролиты, так и неполярная пленка на небольшой вольтаж (63-100в). на лейке выше - использована как раз неполярная пленка, можно спокойно ставить полярные конденсаторы, учитывая полярность. в остальном - вроде ок все, но особо не всматривался.

Спасибо. Если ставить полярные, то надо просто следить по схеме от куда идет плюс?

... и добавил:

И еще вопрос. Вот потенциометры. Они по схеме крутилками вверх ставятся или вниз?
« Последнее редактирование: Ноября 26, 2017, 13:14:50 от Никита Стульников »

Оффлайн anDDRew

  • Эксперт
  • *****
  • Сообщений: 1188
  • Репутация: +897/-27
  • котавр
Re: MXR Distortion+ своими руками
« Ответ #115 : Ноября 26, 2017, 14:55:27 »
И еще вопрос. Вот потенциометры. Они по схеме крутилками вверх ставятся или вниз?

Если потенциометр смотрит тебе штоком в переносицу, и развёрнут ногами вниз, то земля должна быть на левой ноге.

Оффлайн Никита Стульников

  • Опытный
  • ****
  • Сообщений: 931
  • Репутация: +56/-0
    • Мой п*здюк (проект)
Re: MXR Distortion+ своими руками
« Ответ #116 : Ноября 26, 2017, 15:44:44 »
По схеме на правой ноге к земле, значит сама Крутилка смотрит от меня получается? Или я не правильно понял?

Оффлайн anDDRew

  • Эксперт
  • *****
  • Сообщений: 1188
  • Репутация: +897/-27
  • котавр
Re: MXR Distortion+ своими руками
« Ответ #117 : Ноября 26, 2017, 16:13:59 »
Никита Стульников,

Не будь обезьянкой, которая тычет паялом в провода, не понимая, как устроены компоненты.
Потрать пол часа, сядь, и разберись, как, и почему всё работает. Себя же потом больше уважать станешь.

Поинтересуйся, как устроен пот-р
(нажмите чтобы показать/спрятать)
Подумай, в каком положении средний вывод замыкается с землёй, а в каком - с сигналом, и в каком из положений громкость будет максимальной.

Оффлайн Никита Стульников

  • Опытный
  • ****
  • Сообщений: 931
  • Репутация: +56/-0
    • Мой п*здюк (проект)
Re: MXR Distortion+ своими руками
« Ответ #118 : Ноября 26, 2017, 16:38:51 »
Никита Стульников,

Не будь обезьянкой, которая тычет паялом в провода, не понимая, как устроены компоненты.
Потрать пол часа, сядь, и разберись, как, и почему всё работает. Себя же потом больше уважать станешь.

Поинтересуйся, как устроен пот-р
(нажмите чтобы показать/спрятать)
Подумай, в каком положении средний вывод замыкается с землёй, а в каком - с сигналом, и в каком из положений громкость будет максимальной.
Ну так проблемы вызывают именно эти крутилки. Читал. Смотрел. Если бы я смог разобраться, то уж не спрашивал бы про то как ее всё таки установить. Как я понимаю темы существуют чтобы помочь понять как что сделать, а не тыкать на изучение кучи литературы. Давно уж думаю над тем, чтобы собрать эту педаль, но не всё доходит хорошо до меня

... и добавил:

Если именно так как я понял, то без разницы как, просто по середине на выход, а по краям вход и земля и разница будет только в направлении крутилки. Меня интересует как всё таки верно будет
« Последнее редактирование: Ноября 26, 2017, 16:44:18 от Никита Стульников »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: MXR Distortion+ своими руками
« Ответ #119 : Ноября 26, 2017, 23:24:05 »
Собирай как собирается. Будет регулировать в другую сторону -  поменяешь местами два крайних провода, делов то. Я до сих пор иногда в распайке темброблоков путаюсь :)
