Тогда 1n270, без вариантов.

... и добавил:

Я впаял Д2 в ограничение, они вроде как близкие к оригинальным 1n270.

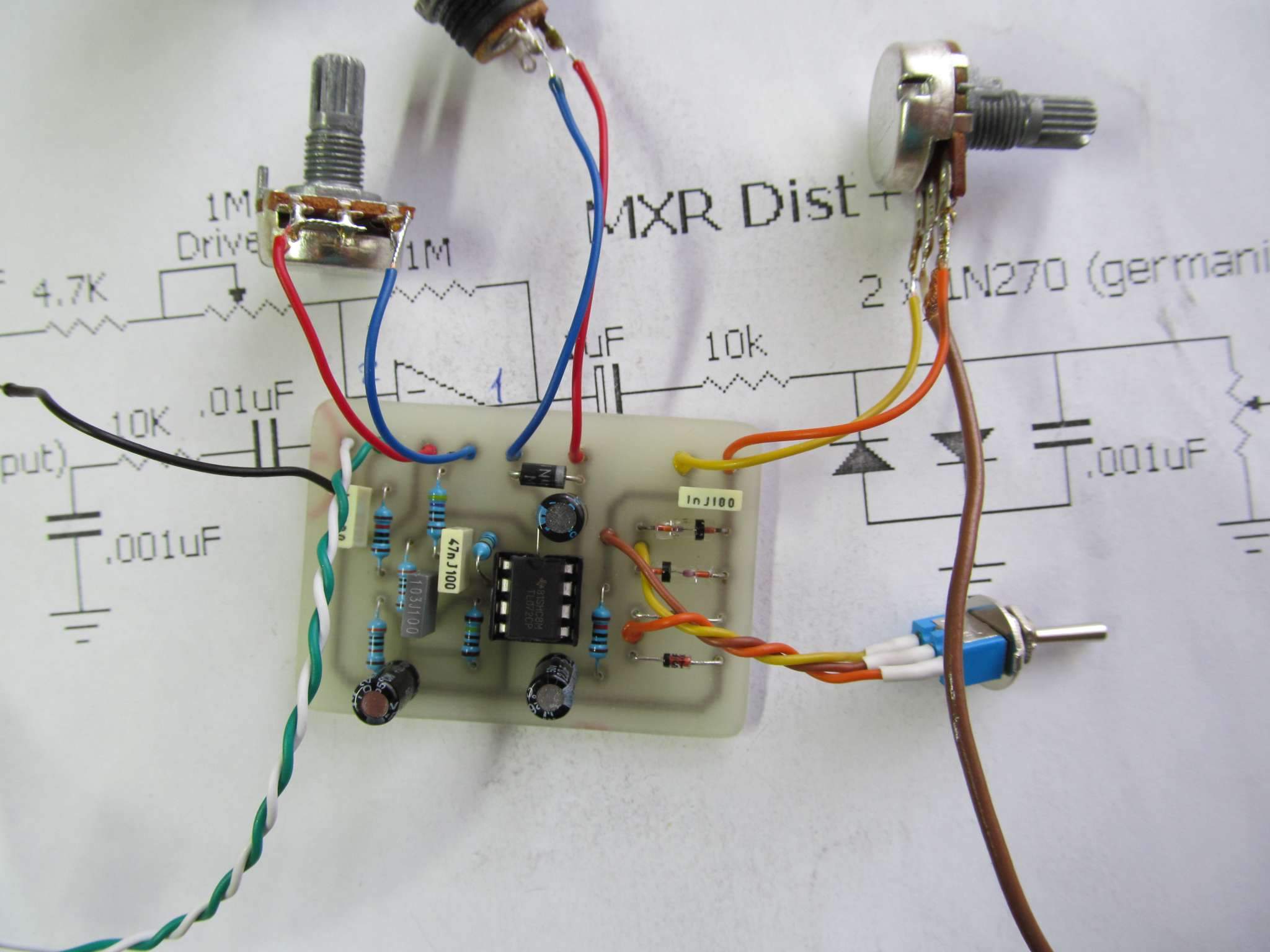

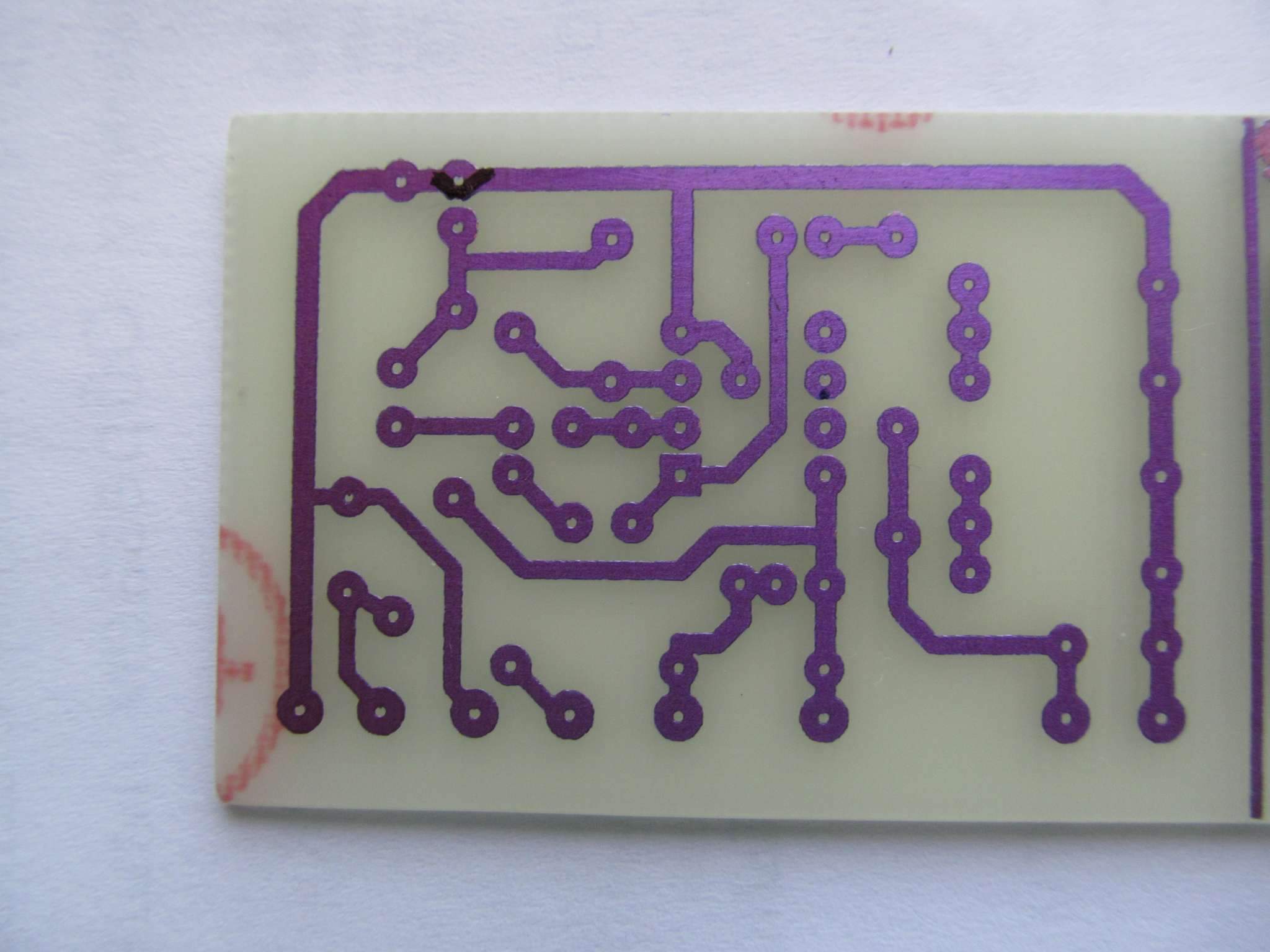

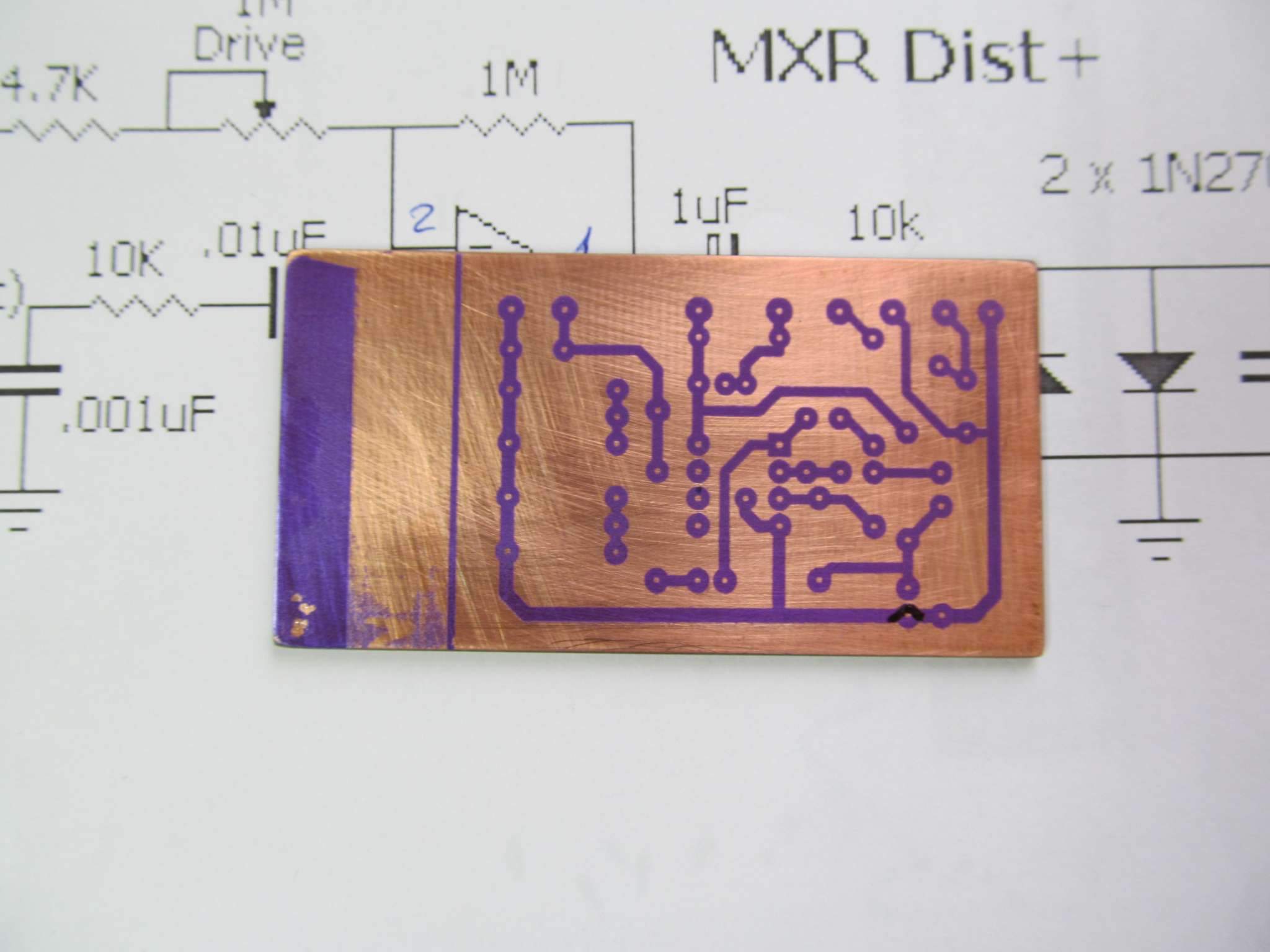

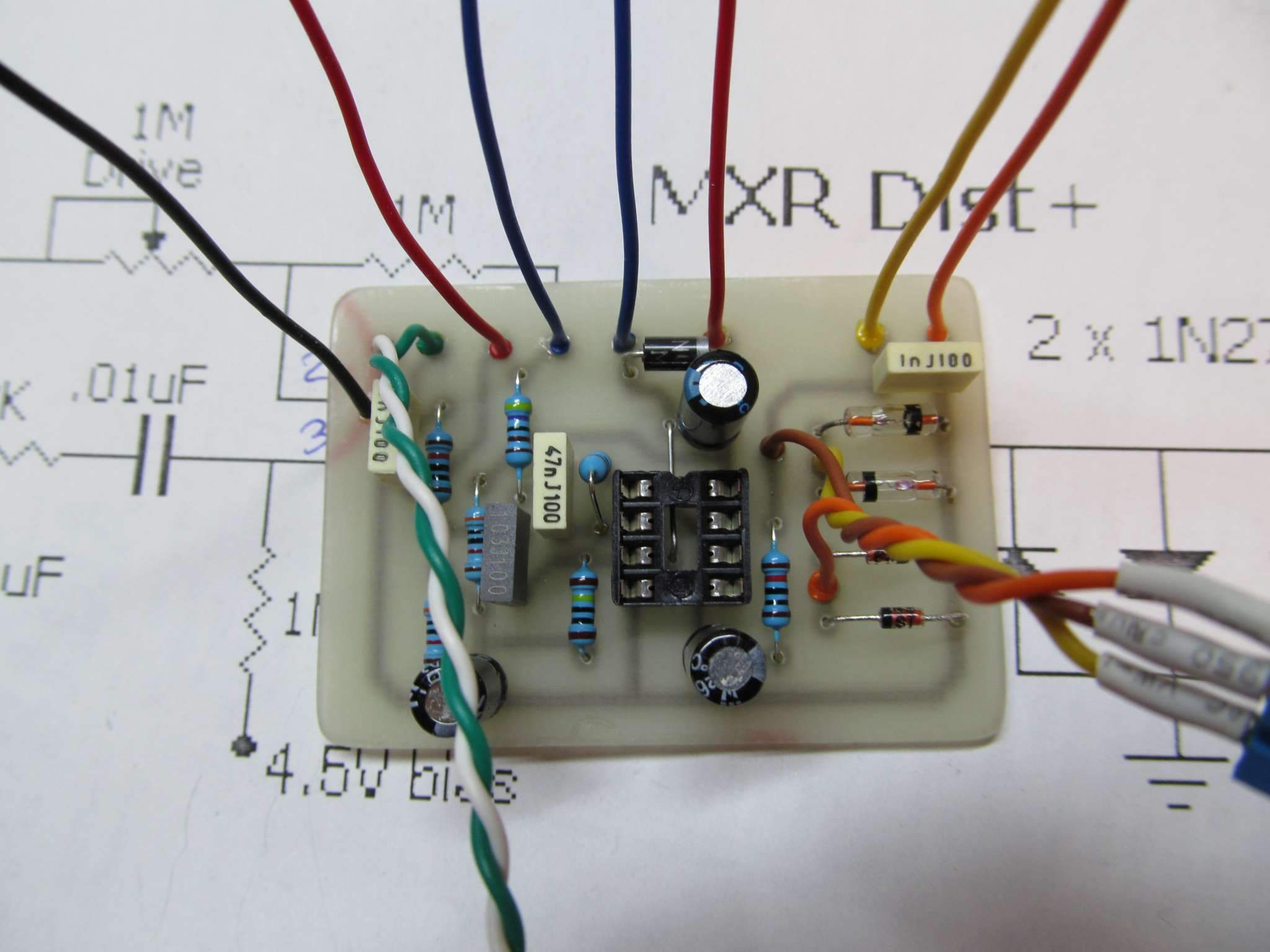

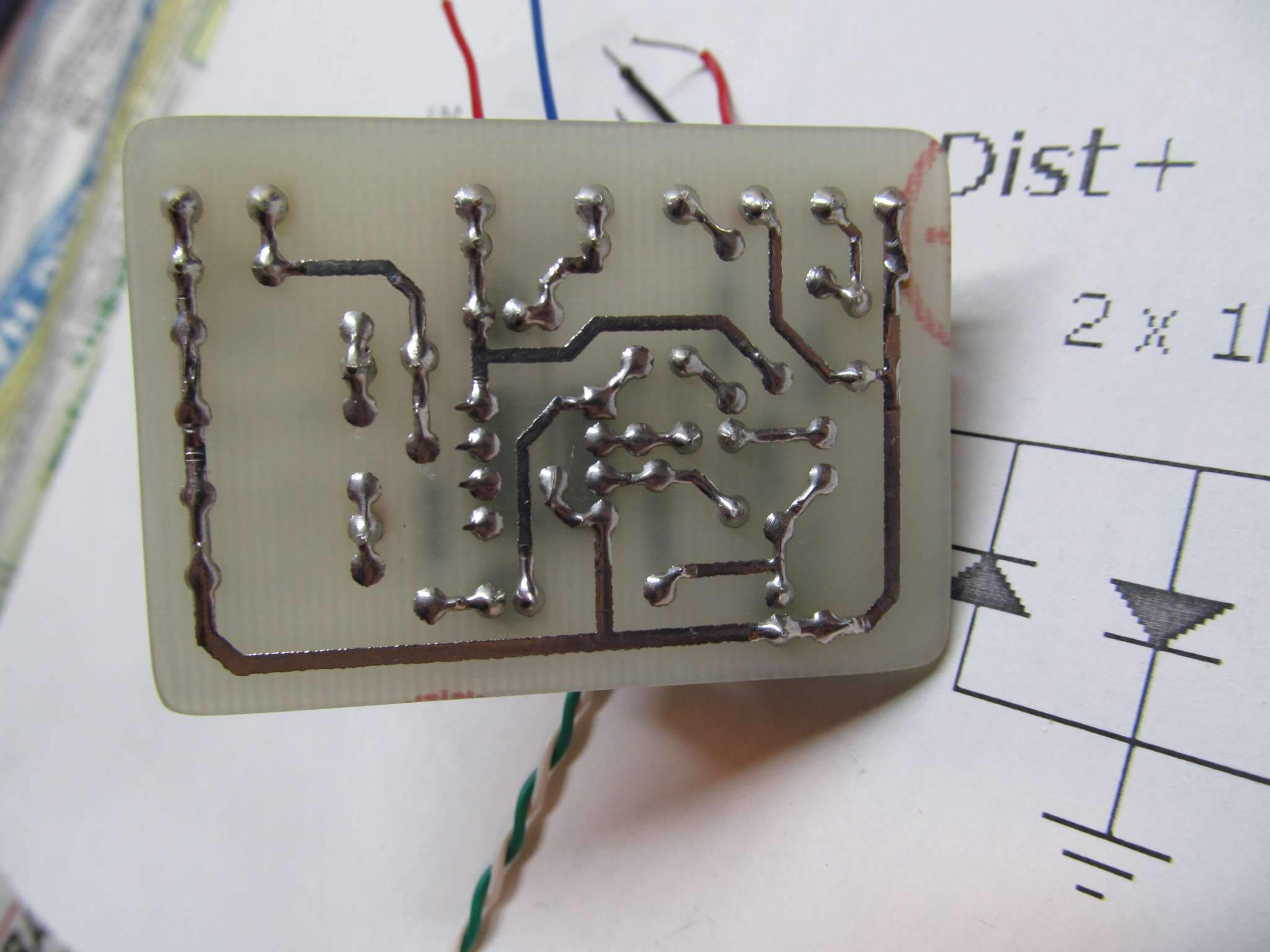

Спаял тоже себе Дист + от MXR . Печатку сделал свою , под TL072 , и с переключением диодов в цепи ограничения - 1N34 или 1N4148 . С германиевыми звук больше нравится - он более правильный , и ламповее, хотя тише. , не такой привычный как на кремнии . Ручкой громкости всё подстраивается. И тон там реально не нужен . Буду оформлять в корпус

TL072 имеет jfet на входе, что означает высокое входное сопротивление. У оригинального ОУ биполярный вход, более низкое входное сопротивление. Думаю, это должно влиять на ВЧ составляющую сигнала на входе. Этакая естественная пескорезка. Пробовал 071 втыкать - не понравилось.

Берем даташит 741 и схему.
резистор смещения//входной импеданс 741=1М//2М=667кОм
теперь tl072
1М//1Г=999кОм
Не такая уж и большая разница.
В современных усилителях с большим входным сопротивлением в десятки гига или тера Ом их вычеркивают из рассчета входного импеданса, так как их значение слишком велико и входной импеданс определяется параллельным значением резистора смещения и входного резистора.

Ну есть же и другие отличия. Думаю, имеет смысл все же придерживаться рекомендованных комплектующих. И да, кстати, если хочется немного больше выхлопа - в ограничении ставим германий 2+1, а на выходе потенциометр 50 кОм, амплитуда сигнала будет несколько больше, и ассиметричное ограничение так же благотворно повлияет на звучание.

Рекомендованные комплектующие вещь очень относительная, не секрет, что в педали часто ставят самые доешевые и доступные в нужных объемах(закупок) комплектующие, можно экспериментировать, вопросов нет. Звук в первую очередь кроется не в самих помонентах, а в схеме. Конечно разница между разными ОУ будет, но мало заметная, тот же клиппинг даст большую разницу, как и изменения в номиналах компонентов в фильтрах. По сути это обычный неинвертирующий усилитель из даташита к любому ОУ, к которому добавили ограничение на выходе  А так это более продуманная реализация Dan Armstrong Blue Clipper.
Мне самому нравится эта педаль, как и ее кузены MXR Micro Amp и DOD 250, можно поставить переключатель SPST On-Off-On и заполучить всех трех в одной коробке( с некоторыми оговорками).

Подскажет может кто, имеет ли смысл в эту примочку воткнуть К140УД7, кругленькую, в металле? Сейчас стоит 5534, потому как UA741 не захотела нормально работать, а оригинальную LM741 мало шансов отыскать.
К140УД7 вроде считается аналогом, мож кто пробовал, как работает?

Да у меня это тоже первая примочка была) Вот, раскопал ее в тумбочке, решил маленько до ума довести, и приблизить к аутентичному звучанию. Ну и внешне немного принарядил, шильдик покрасивше сделал. Воть.





А вот с ОУ-шкой затык... В свете последних событий, выяснил, что большая часть микросхем, представленных на рынке, являются контрафактными, поэтому может имеет смысл (и проще), отыскать отечественный аналог, по крайней мере, это будет 100% не подделка...
