как проверить конденсаторы на работоспособность?

Самаое элементарное - последовательно с лампочкой и к батарейке .
И Киномана послушай, кстати.) Я, когда первую свою примочку паял, забыл отзеркалить .

плату отзеркалил.сравнил на предыдущей странице с фото неотзеркаленой.
микрухи две брал специально.первый раз собрал,и выходное гнездо не правильно припаял,контакты наоборот.
перепроверил и перепаял нормально.менял микрухи-звука нет.есть только фон

Когда в первый раз примочку паял, сначала полярность батарейки перепутал. У меня клеммник для кроны был, а провода подпаял я также, как и электроды на кроне подключны (большой электрод - минус). Только потом понял, что перевернуть надо.

1. диоды лучше ставить как в схеме - 1n914, у них звук всё таки лучше других диодов(это чтоб не страдать хернёй какой звук лучше, их всё таки не просто так в эту схему поставили - проверено на собственном опыте, классический перегруз начала 80х)
2. потенциометры лучше чтоб совпадали с номиналом и характеристикой, иначе получишь некорректную работу примочки(другой номинал), либо "ступеньку" в перегрузе - с самого начала сильный, потом переход на лёгкий драйв (если характеристику не ту поставишь)
3. схему проверял на коротыши? посмотри внимательно на плату, может чего коротит(дорожки "склеяло припоем" или просто протравилось плохо)...
4. паяешь с чем? с канифолью или с флюсом каким-нибудь? если с флюсом то его надо смывать, иначе получишь не нужные связи каскадов из-за чего схема может не работать.
а вобще частенько помогает по-новой протравить плату и спаять из новых деталей. ещё проверяй номиналы всех деталей мультиметром, у нас(в Ижевске) частенько попадает палево(написано 1МОм, а на самом деле 10кОм )

... и добавил:

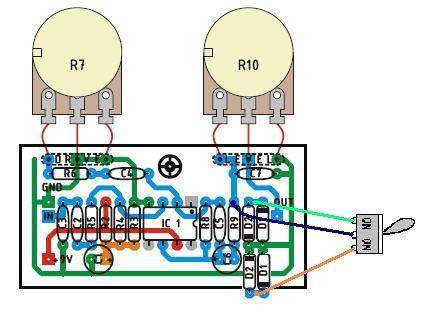

эта схема вобще правильная?
всё спаял,проверил.ницветочка не работает.звука никакого.
операционик менял(ТЛ072)

так вот в чём проблема... операционник нужен 741й, ещё можешь попробовать TL071, либо TL061

Моя первая ошибка при сборке примочки (ДОД250 был первым опытом) была в том, что я счастливый и невнимательный воткнул туда сдвоенный операционник . хорошо на работе нашелся здравомыслящий человек с опытом намного более моего и даташитом на микросхему. Повесил операционник на проводках в нужном подключении и наслаждался первой самособранной примочкой. до сих пор на работе под столом в коробке лежит

PirateDarkangel, ты точно операционник одинарный поставил?
А то тут прям эпидемия целая "спаял-все-правильно-не-работает-нифига". А потом оказывается, что опер - 072

Кондеры проверить можно. Выпаиваешь, закорачиваешь выводы на некоторое время (чтобы снять заряд), потом тестер в режим омметра (самый верхний предел, МОмы), щупы к ногам кондера. Пока кондер заряжается, мультик будет показывать некоторые цифры, пока не уйдет в зашкал (разрыв). Емкость, естественно так не узнаешь, но на работоспособность косвенно проверишь

по схеме всё правильно
перепроверь ВСЮ схему - есть ли коротыши между дорожками, поступает ли питание на ОУ, не перепутан ли ОУ ногами(направлением), правильно ли диоды стоят(встречно-параллельно)... даже не знаю что ещё может быть...
если не поможет то не парься - просто выкидывай нах эту плату и трави новую

PirateDarkangel, а куда подключаешь?

дык это грелка.это тебе не митолзона
