Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #60 : Апреля 07, 2015, 13:59:25 »
Цитата: runing от Апреля 07, 2015, 13:49:05
По току потянет, а вот напряжения хватит? Если не хватит, можно сделать от анодной обмотки:
(Ссылка на вложение)
Раз по току хватит,по напряжению то же. Учетверение 12 в =48 вольт.
Должно хватить.

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: Начало долгостроя.
« Ответ #61 : Апреля 07, 2015, 15:42:46 »
jriy51, а силовик не от этого мониторного усилителя BEAG 057 ?

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #62 : Апреля 07, 2015, 16:00:24 »
Цитата: NektoS от Апреля 07, 2015, 15:42:46
jriy51, а силовик не от этого мониторного усилителя BEAG 057 ?
Так я точно и не узнал от чего.

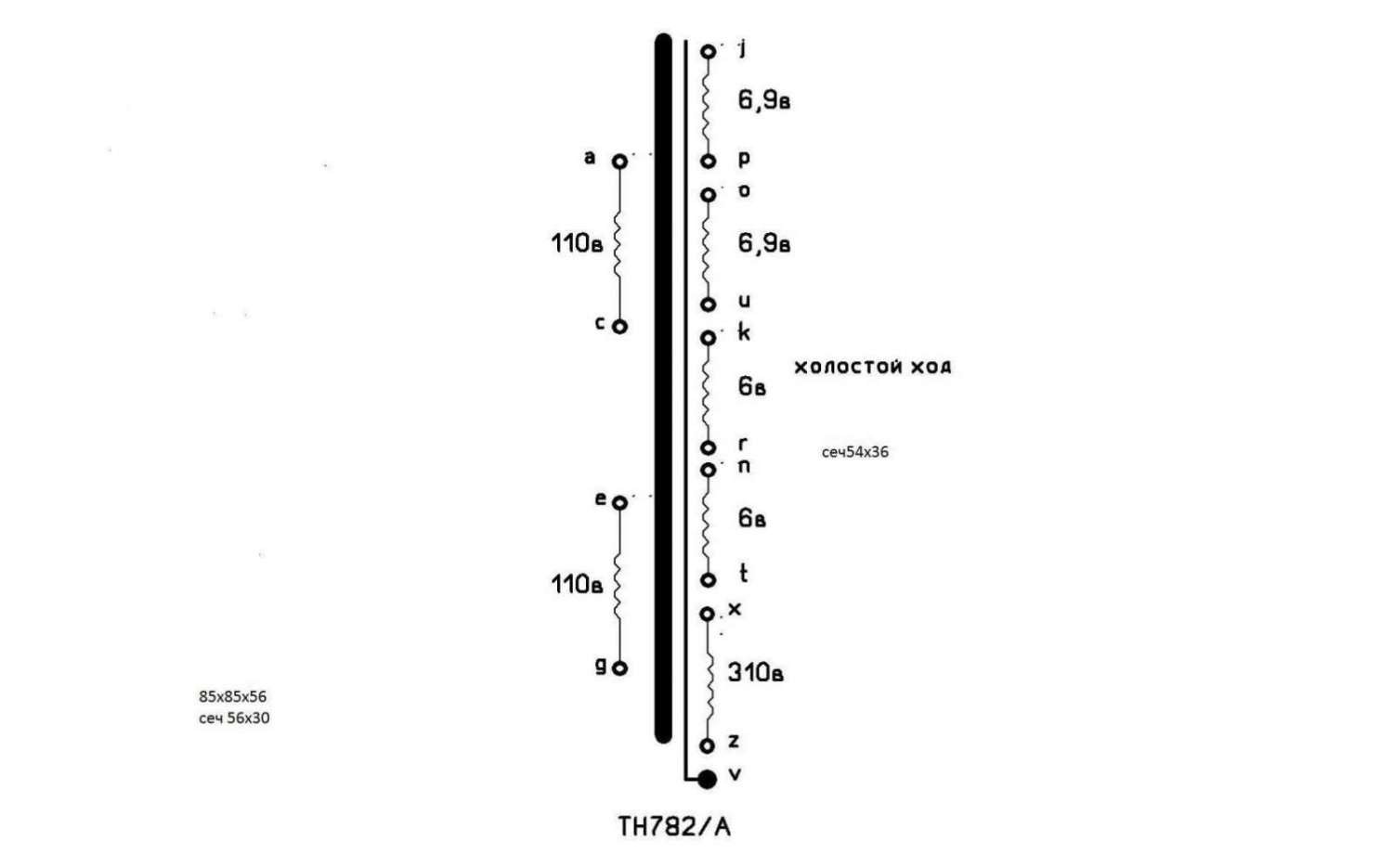

ТН782/А.На 057 не похож,там обмотка смещения есть.
Железо102х102х50

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #63 : Апреля 09, 2015, 13:40:16 »

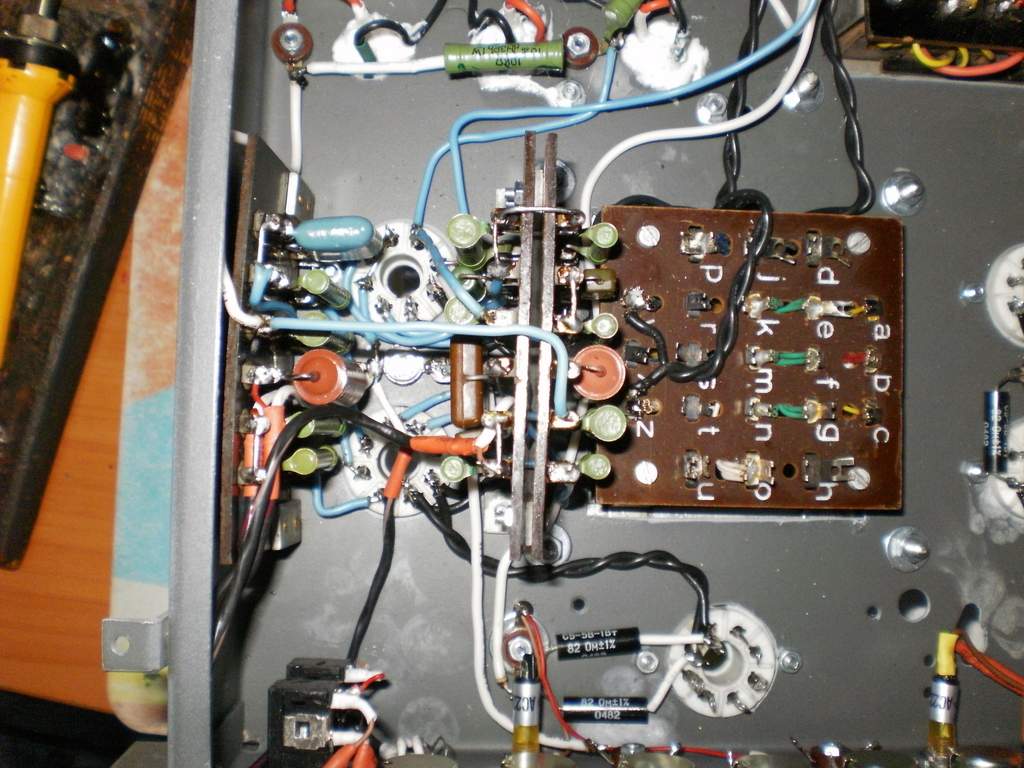

Предварительный пашет.
Предварительно :)

Оффлайн NektoS

  • Эксперт
  • *****
  • Сообщений: 1619
Re: Начало долгостроя.
« Ответ #64 : Апреля 09, 2015, 14:15:37 »
jriy51, собираете по схеме, на которую 28 марта ссылку дали?

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #65 : Апреля 09, 2015, 14:38:57 »
Цитата: NektoS от Апреля 09, 2015, 14:15:37
jriy51, собираете по схеме, на которую 28 марта ссылку дали?
Да,по ней.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Начало долгостроя.
« Ответ #66 : Апреля 09, 2015, 16:09:14 »
jriy51, я смотрю у Вас техника сборки 70-х годов прошлого века. Имели опыт такой работы или просто любитель? ;)

Имейте в виду, что усиление в данной схеме намного выше чем у проигрывателя граммпластинок "Юность". Можно легко поймать возбуждение.
« Последнее редактирование: Апреля 09, 2015, 17:57:12 от runing »

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #67 : Апреля 09, 2015, 16:26:00 »
Цитата: runing от Апреля 09, 2015, 16:09:14
jriy51, я смотрю у Вас техника сборки 70-х годов прошлого века. Имели опыт такой работы или просто любитель? ;)

Имейте в виду, что усиление в данной схеме намного выше чем у проигрывателя грампластинок "Юность". Можно легко поймать возбуждение.
Начинал работать в 69 году на телецентре.
Вся аппаратура была такая.Шасси и дроссель с тех времен.
Ну и решил собрать в том же стиле,ну вот захотелось ;D
А то все СМД,контроллеры.И тут,"если щупаешь,то знаешь маешь вещь" :)

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • верните мне 1957
Re: Начало долгостроя.
« Ответ #68 : Апреля 09, 2015, 17:19:33 »
ну мы тут почти всё с смд не особо общаемся

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Начало долгостроя.
« Ответ #69 : Апреля 09, 2015, 17:58:26 »
Цитата: jriy51 от Апреля 09, 2015, 16:26:00
А то все СМД, контроллеры. И тут,"если щупаешь, то знаешь маешь вещь" :)

Всё верно, тут не только маешь вещь, к тому же маешь звук :)

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #70 : Апреля 12, 2015, 13:16:46 »

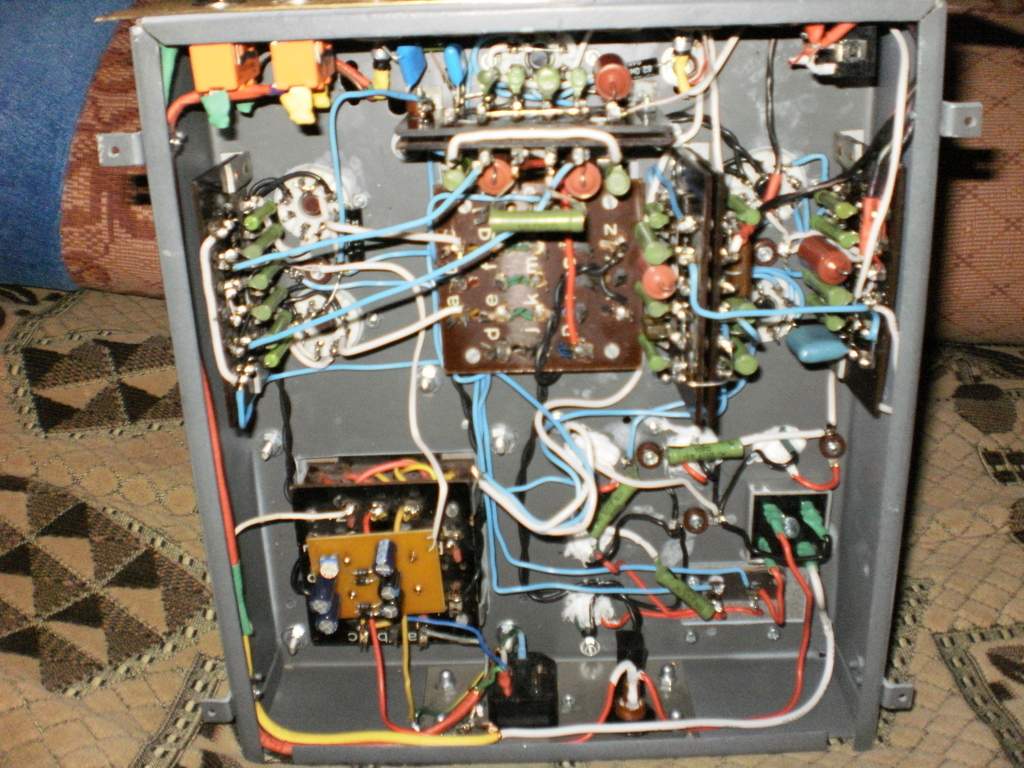

Итак,монтаж практически закончил.
Не найдена точка общей земли,в воздухе жгут.

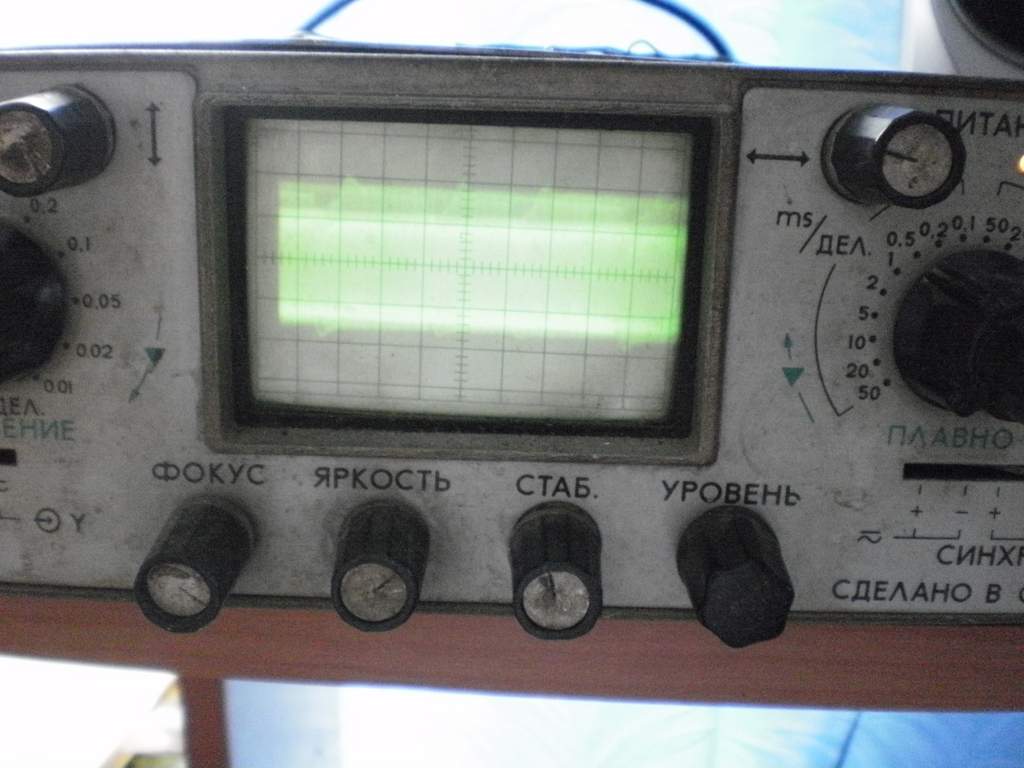

С открытым входом идет возбуд.
При подаче  с генератора,на оба входа,пропадает.

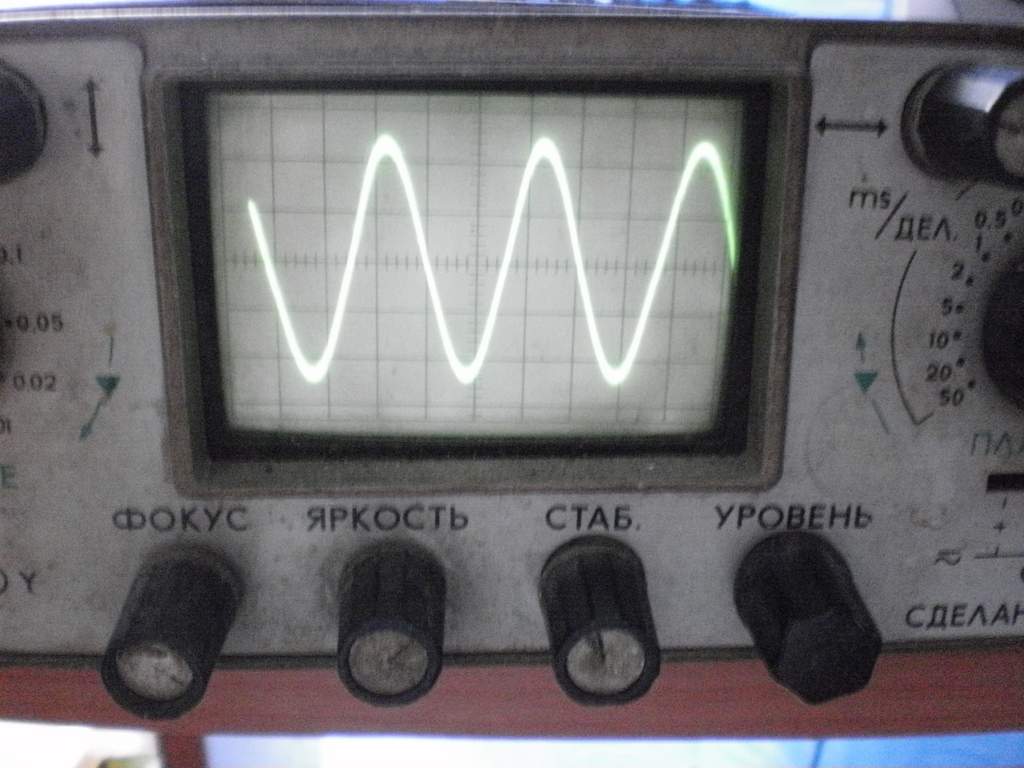

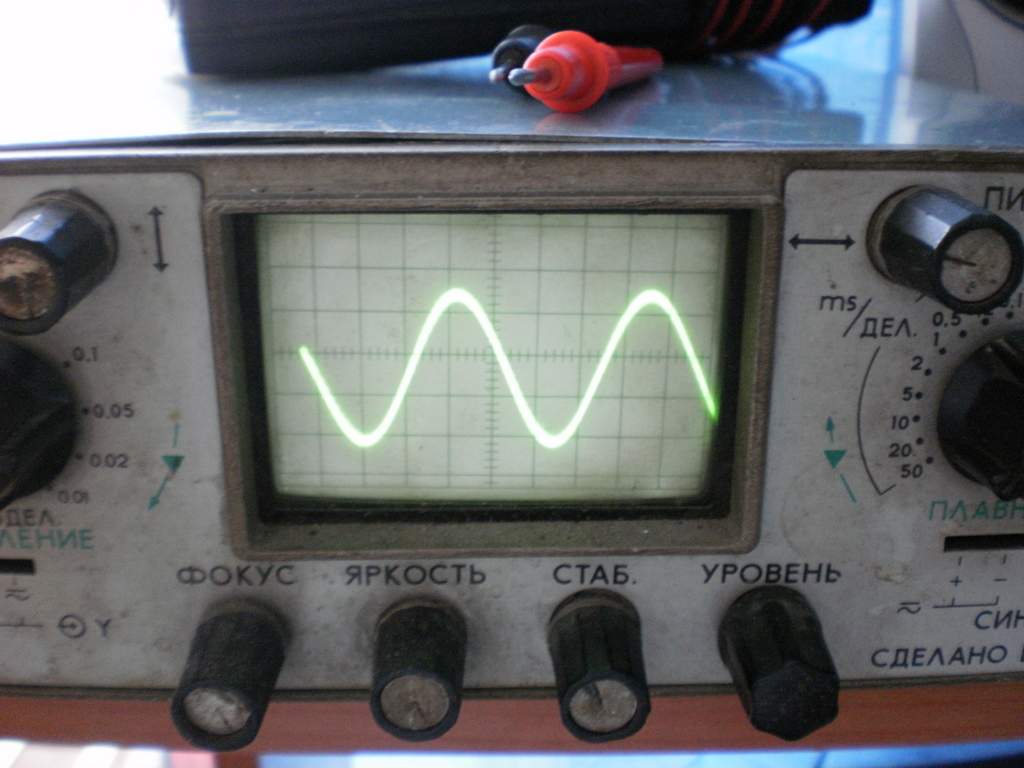

Чистая синусоида.Нагрузка,эквивалент,правда 30 Ом.
Одним словом нужно к динамику,и причесывать.
Землю цеплять,смотреть почему возбуд,что то по входу намудрил :rolleyes:

Оффлайн niz

  • Эксперт
  • *****
  • Сообщений: 1252
  • верните мне 1957
Re: Начало долгостроя.
« Ответ #71 : Апреля 12, 2015, 13:20:27 »
ну так ведь если сигнальный висит в воздухе, то он как антенна ловит всё, что есть вокруг
что бы без кабеля не фонило, надо что бы сигнальный замыкался на землю без кабеля

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6387
  • решил включить дурачка
Re: Начало долгостроя.
« Ответ #72 : Апреля 12, 2015, 13:23:07 »
Цитата: jriy51 от Апреля 12, 2015, 13:16:46
...что то по входу намудрил :rolleyes:
Или по выходу. Попробуй перекинуть фазы в любом месте после ФИ, где удобнее :)

Оффлайн jriy51 Автор темы

  • Частый посетитель
  • **
  • Сообщений: 172
  • GuitarPlayer.Ru fan!
Re: Начало долгостроя.
« Ответ #73 : Апреля 12, 2015, 13:29:41 »
Цитата: niz от Апреля 12, 2015, 13:20:27
ну так ведь если сигнальный висит в воздухе, то он как антенна ловит всё, что есть вокруг
что бы без кабеля не фонило, надо что бы сигнальный замыкался на землю без кабеля
Да вроде сидит на земле,в разъеме контакт.

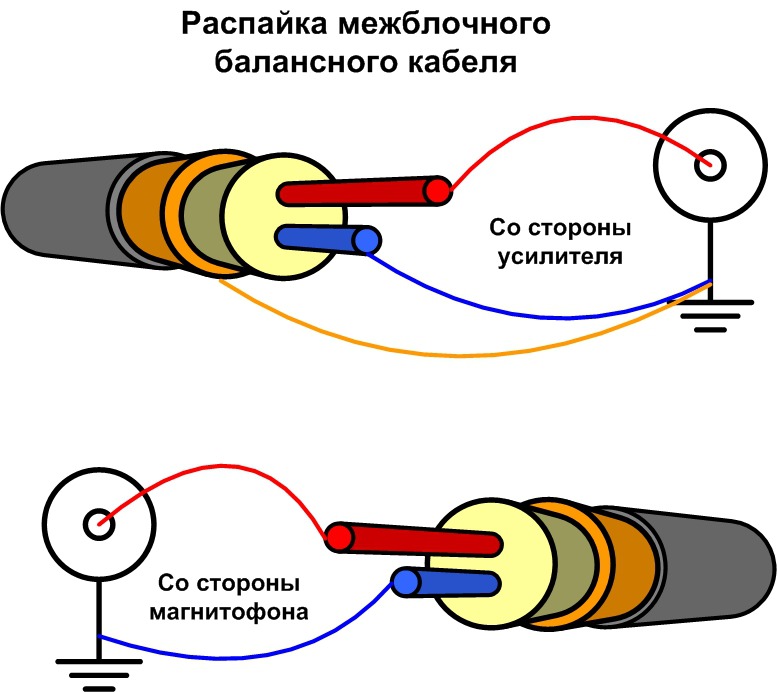

Что то с землями.Я распаял вот так,но нутром чую не правильно :)
Да и с корпусом еще нет соединения...
Одним словом как раз,дальше начинается тот самый долгострой.
Причесывать,устранять .фальшпанель переделать.
Корпус делать,а вся столярка на даче.
Только как откроется сезон

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6387
  • решил включить дурачка
Re: Начало долгостроя.
« Ответ #74 : Апреля 12, 2015, 13:33:19 »
jriy51, а причем здесь балансный кабель? От гитары коаксиал же :hmmm:
