Автор Тема: Начинаю делать СлоРекту по схеме Азнаура  (Прочитано 39575 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #45 : Октября 29, 2013, 09:36:02 »
А ничего, что печатки 99% вами собранных радиоконструкций /образно/ вы спокойненько взяли на известных сайтах, радуясь тому, что знаете где брать халяву? те-же педальки, например.
 Ну и нарисует Пупкин свои инициалы, что с того - в собранном виде их всё равно никто не увидит.

За себя говори, а не за всех. Деятель.  :pozor:

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 334
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #46 : Октября 29, 2013, 11:21:07 »
kynep, вообще-то это было написано в ответ на такие слова:
                  > Поэтому я свои печатки стараюсь не давать абы кому.
Расшифровываю то, что хотел сказать - человек потратил, допустим сто часов, и более, своей жизни на чтение, изучение сайтов, где бескорыстно выложено вся теория и практика, а свои два-три часа потраченные на рисование печатки жалко. То есть - благодаря этому-же сайту /или подобным/ человек достиг чего-то, а своё - нет, не дам. Позиция неправильная, ИМХО,  это-же не какой-то элитный клуб, для своих,  если это не так, пусть модераторы поправят. извиняюсь за флуд.
 ну или хотя-бы заявлять о том, что делюсь только со своими, не нужно. имхо.
« Последнее редактирование: Октября 29, 2013, 11:28:40 от плюшкин »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #47 : Октября 29, 2013, 11:32:42 »
плюшкин, ааа, ну коль так... тогда спроси у Вовы, Крипта, АЗГ, Макарова и прочих крафтеров, почему они печатки своих проектов, выполненные на проф уровне, не выкладывают в свободный доступ? Да даже если в личку попросить, я больше чем уверен, что последует отказ.

Т.к. нормальная печатка, далеко не пару часов делается. А любой труд, должен быть вознагражден, интеллектуальный в том числе, я так считаю. А печатка - есть интеллектуальный труд.

Почему я, например, не считаю зазорным просидеть пару тройку дней над схемой и нарисовать нормальную печатку. А кто-то пишет только ДАЙ и все, времени нет, спешу, дети, работа, спать в час ночи ложусь и т.д. НО ты мне ДАЙ, а не дашь - ты козел... Почему? Почему я не умел их делать, захотел - научился, да и не я один такой... а кому-то нужно все готовенькое...

Чаще всего, вся награда выражается тем, что очередной Вася, меняет все авторство на свое и выкладывает где нить на ГитарГире в свободный доступ, мол смотрите, какой я крутой, мега печать нарисовал за часок. Пускай и в коробке - оно не приятно.

... и добавил:

Опять же, дашь кому-то что-то, а он соберет это все левой ногой и будет свистеть, пердеть и фонить. Кто виноват окажется? Конечно ты, потому что первая фраза очередной бредо-темы будет: "ПОМОГИТЕ!!! Собрал по печатке такой-то, того-то человека, а оно не работает, походу печатка кривая, что делать?"

... и добавил:

Посему для себя я строго решил - никому и ничего, максимум скриншот с размерами могу дать - дальше рисуйте сами, уж простите. Все в ваших руках.
« Последнее редактирование: Октября 29, 2013, 11:52:14 от kynep »

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 334
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #48 : Октября 29, 2013, 22:52:31 »
kynep, я понимаю так - здесь есть любители, бОльшая часть, и профессионалы, которые этим живут,  имеют какой-то доход от конструкторской деятельности, и много полезного выложившие на сайте. Цитата-же была от человека с несколькими десятками постов, то есть явно не находящегося в ряду вами названных товарищей.
  По поводу авторства -  люди с отсутствием совести были всегда, правда в прошлом веке их было поменьше.
  По поводу того, что кто-то будет по готовым печаткам тиражировать чужие проекты - не так давно el-doktor выкладывал отличный проект X88R, ну и что, многие его повторили? может быть и повторили, только где-то скрываются)). всё, заканчиваю флуд.






Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4704
    • hellamp rocks
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #49 : Октября 30, 2013, 09:04:34 »
Если уж речь про выкладывание

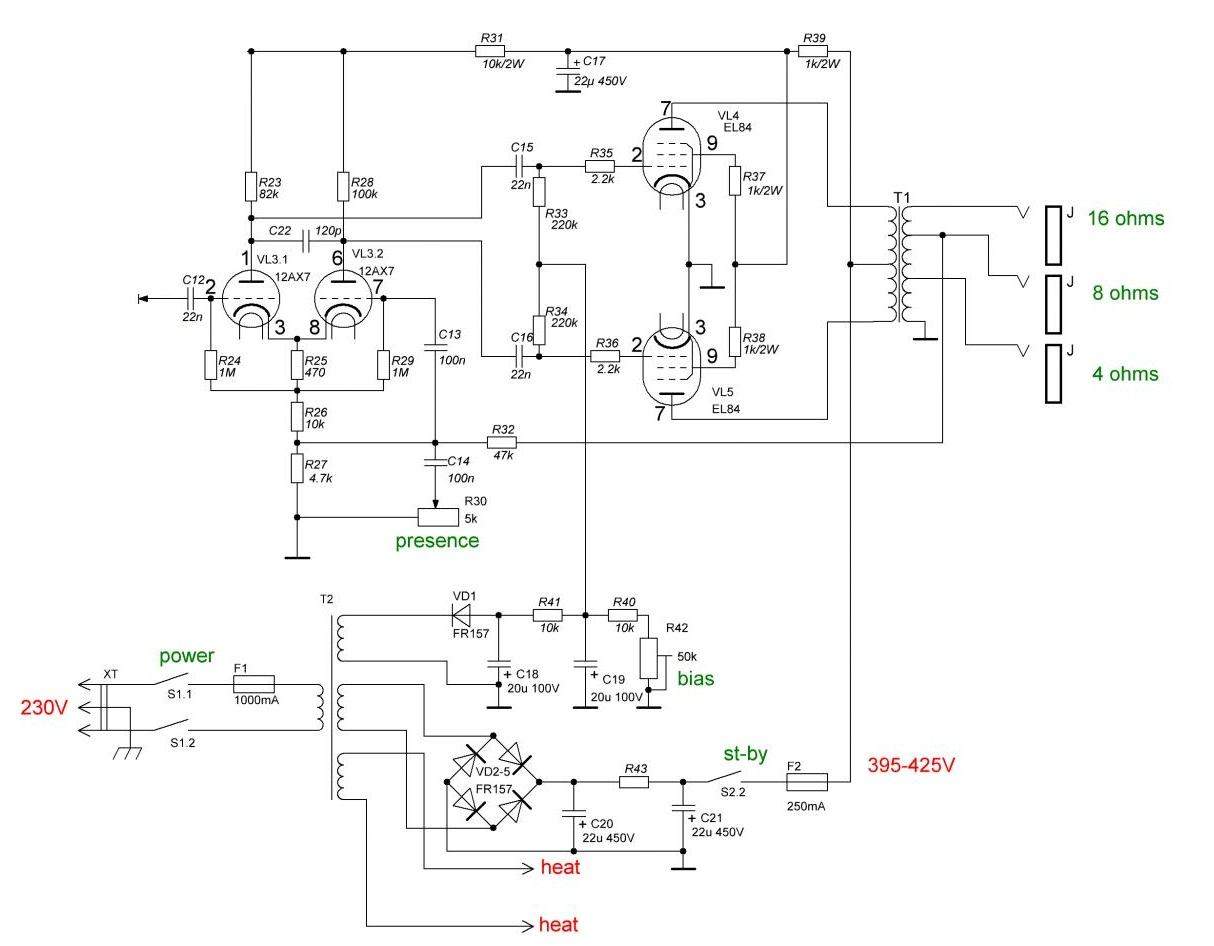

Выложите актуальную схему SRT с презенсом. Все ссылки в других темах - битые.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #50 : Октября 30, 2013, 09:44:50 »
Пожалуйста:

975332-0

Оффлайн hell

  • Ветеран форума
  • ******
  • Сообщений: 4704
    • hellamp rocks
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #51 : Октября 30, 2013, 12:01:24 »
Спасибо) Тоже задумался, не сделать ли голову, шоб было.

Оффлайн Wowa

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #52 : Октября 31, 2013, 18:00:06 »
Кстати сказать, схему вполне можно переименовать в "Ректо-Твин", поскольку "СЛО" там нет  ???

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92701
  • Санкт-Петербург
    • AZG CUSTOM
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #53 : Октября 31, 2013, 18:11:53 »
Как автор я уже писал - адаптация и упрощение схемы Ректы в приближении к СЛО. Поэтому так и называется. Никто и не говорит, что там есть СЛО, ректа или Твин.  ;) :hitrez:

Оффлайн Wowa

  • Живу на форуме
  • *******
  • Сообщений: 9206
  • Зарегистрированный
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #54 : Октября 31, 2013, 18:29:44 »
AZG, А чем в нем Ректа к СЛО приближается? Вроде Ректа как Ректа.   :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92701
  • Санкт-Петербург
    • AZG CUSTOM
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #55 : Октября 31, 2013, 19:54:11 »
Wowa, Упрощение в сторону именно СЛО. Я же не пишу что там СЛО-100 :) Меняем прегейн и максимально приближаемся к СЛо без петли.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #56 : Ноября 04, 2013, 21:25:45 »
Есть один вопросик-  можно ли вместо резистора 680 к ( R8 ) , который стоит перед Гейном лид канала и запаралелен кондёром 2,2  нФ  поставить на 620 К  ?  Как всегда,  интернет-магазин радиодеталей не может нормально прочитать номиналы, которые стоят в заказе и вместо 680к выслали 620 к   :pozor:

Оффлайн ficus1987

  • Эксперт
  • *****
  • Сообщений: 2050
  • Process engineer...
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #57 : Ноября 04, 2013, 23:47:28 »
В 10% допуск влазит, так что ничего страшного не будет ;)

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Воля и Разум
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #58 : Ноября 05, 2013, 00:06:34 »
В 10% допуск влазит, так что ничего страшного не будет ;)
Спасибо за ответ !!!  ;)

... и добавил:

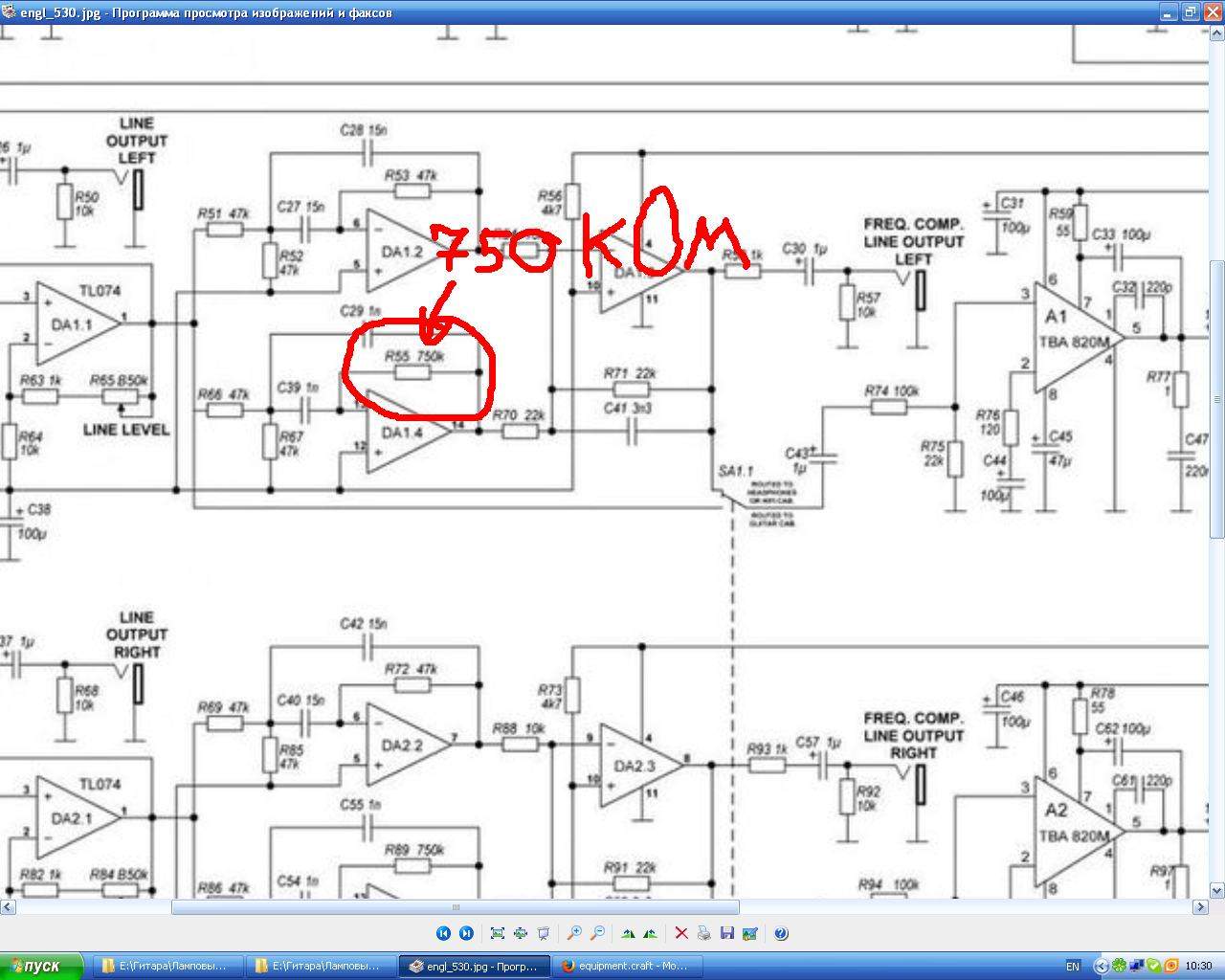

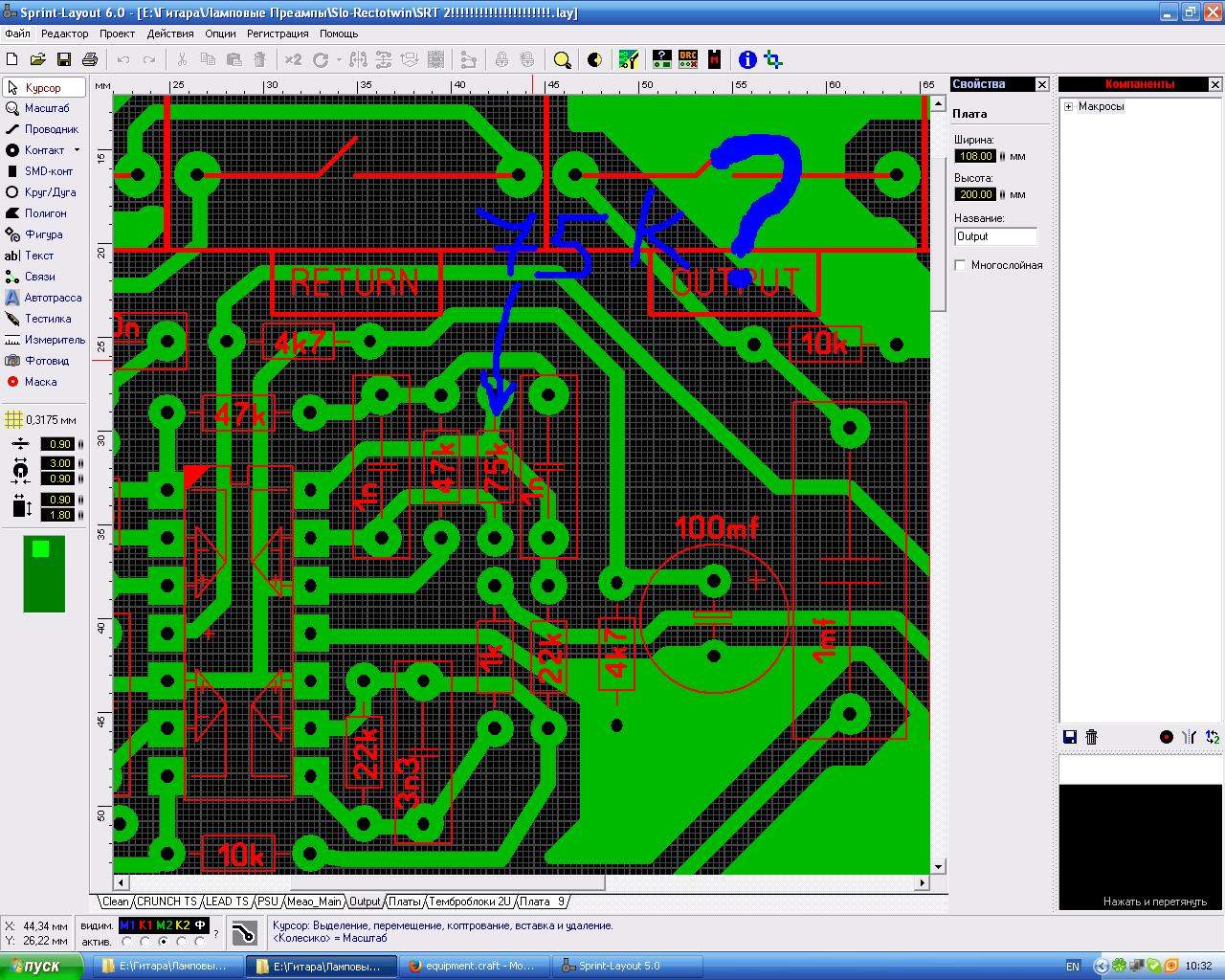

Ещё заметил вроде одну ошибку в печатке платы петли-коммутации ( от Энгла 530) . Там в схеме стоит номинал резистора R55  - 750 кОм,  а на печатке- 75 кОм. Где же правильный номинал? На схеме?
« Последнее редактирование: Ноября 05, 2013, 21:09:14 от High Hopes »

Оффлайн nwds

  • Завсегдатай
  • ***
  • Сообщений: 267
Re: Начинаю делать СлоРекту по схеме Азнаура
« Ответ #59 : Ноября 05, 2013, 22:06:16 »

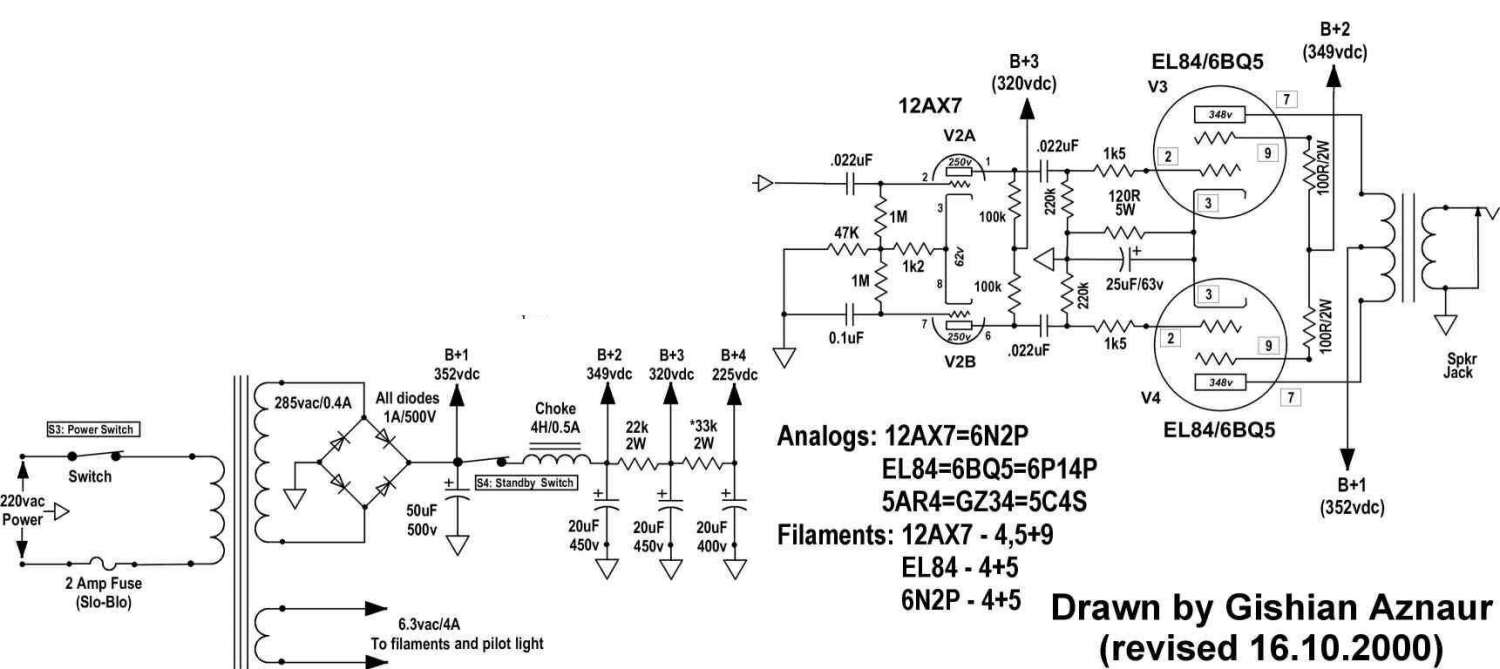

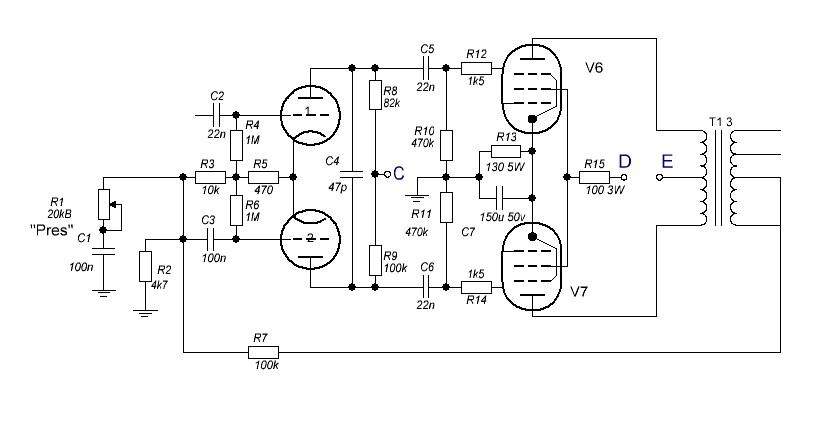

Подскажите, какой из этих вариантов усилительного каскада наиболее подходит к этому преду.
