FINikk,

спасибо, провода цветные но цвета другие, я определился.

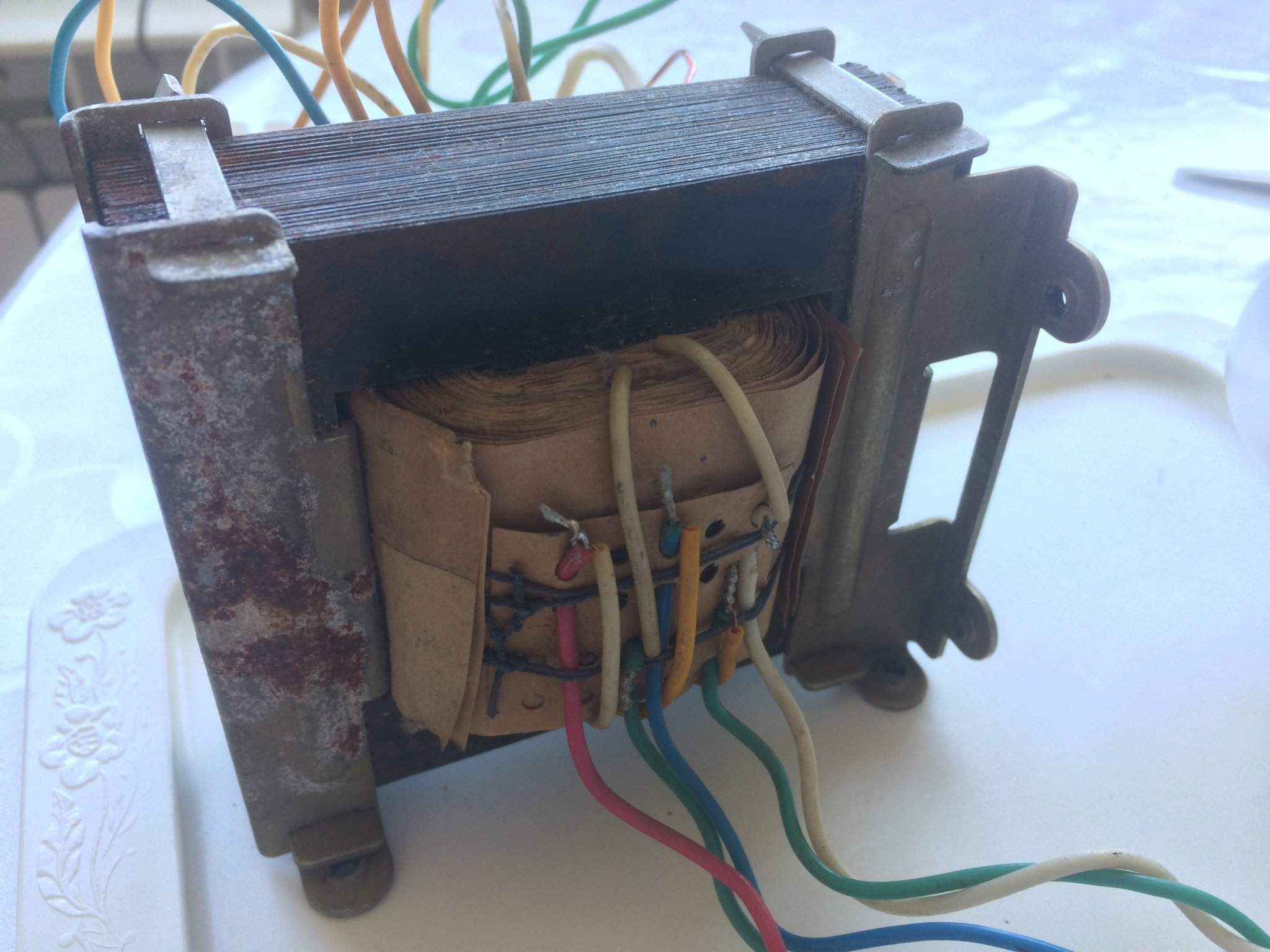

Теперь вопрос как его трансформатор сделать красивым. Нет ли какого опыта?

Спасибо,

а совсем нубский вопрос : а свелят набор чтобы на винтах сделать?

Картонка не засовывается, только если зажать набор в тиски снять левый крепеж, просунуть, потом тоже самое с правой стороны.

Можно спаять из тонкого оцинкованного железа коробочку нужного размера с лапками и сверху накрыть.
Тонкое оцинкованное железо режется обычными ножницами по ткани, гнётся пальцами.
Из инструмента хватит  ножниц и стального брусочка с прямыми гранями для ровных сгибов.
Штангенциркуль с заточенными разметочными губками , угольник.
Ну  и паяльник 100 ватт. Так же потребуются слесарные навыки.
Если аккуратно спаять изнутри - красить не придется.

... и добавил:

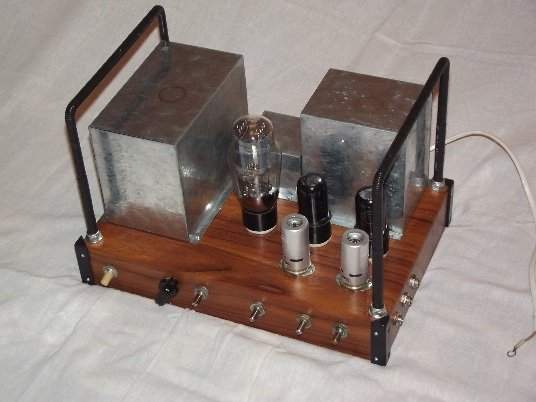

Вот давно делал -

Только не понятно как этот чехол к трансформатору крепить.

Транс стоит на шасси, кожух сверху на транс, винтиками сквозь отогнутые лапки кожуха - к шасси.

--------------------
На развертку коробочки потребуется значительно больше железа по площади, чем это кажется на первый взгляд. Особенно если гнуть из целого куска.

Сынишка,

Плюс экран наверное

Эффекта экранирования я не заметил, хотя и хотел. Без экрана так же тихо.

Medvedeff8,

да спасибо, так думал, но он у меня совсем не красивый, нет картонки вокруг намотки, или как оно называется, и набор пластин скреплен не винтами, а стяжкой видимо, поменять бы ее на что-нибудь, но как писали выше сверлить платины замучаешься

Medvedeff8,

Вот как-то так наверное и хотелось, бы. Только трансформаторы я последний раз в детстве разбирал и обратно собрать цели не было. Поэтому как-то страшновато испортить харошую вещь!

Medvedeff8, благодарю!,

Подскажите пожалуйста,

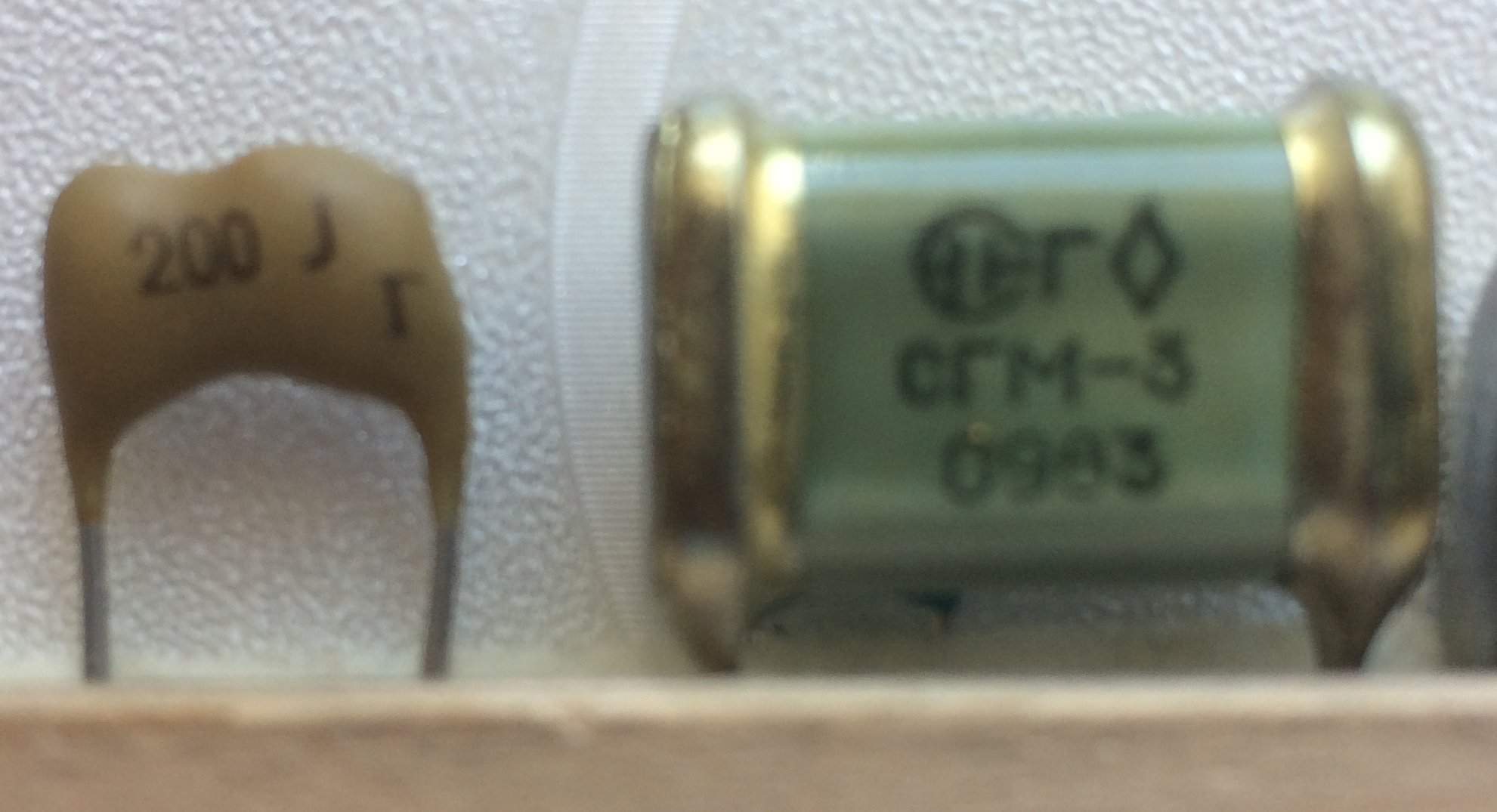

как общественность относится к использованию в гитарных усилителях подобных конденсаторов, есть ли опыт, как они влияют,
в темброблоках и в межкаскадной связи. На одном написано СГМ-3 (видимо слюдяной) а второй я не могу идентифицировать
