Мяталист, если я правильно понял, ты свой прейскурант уже отредактировал

Да ну нах. Потребителю (в отличии от потороченных паяльщиков типо меня) вообще пофиг как они там ориентируются.
Жалко, но я об этом задумался уже после того как спаял плату.

... и добавил:

Будут проблемы с наводками начну ориентировать.

Я думаю процент этого дела очень маленький. Убер не склонен с возбудам.

Верно, это же не чамп



П.С. Без ориентации конденсаторов на зюйд-зюйд-вест сейчас никак нельзя... время сами знаете какое. Фон - можно, возбуд - можно, но конденсаторы - нет... засмеют

А потом выяснится, что звучат лучше поставленные наоборот, хоть и склонны к проявлению фонов-шумов...

Ну да, а потом выяснится что бегать через дорогу на красный свет светофора быстрее, чем дожидаться зелёного...
Доктору в реанимации потом можно будет рассказать эту историю, он с удовольствием тебя послушает

Продолжение проекта мини-Дамбла

Лейаут

Всех дамблостроителей волнует аутентичность. С этой целью в лейауте, насколько возможно, сохранено расположение деталей в соответствии с оригиналом. Возможно это выполнить на плате преда и в районе ламповых панелек. Но размер компактного корпуса диктует свои условия и в целом лейаут имеет мало общего:



Турретборд

Подбор резисторов уже обсуждали ранее. Для данного проекта я выбрал следующие конденсаторы:



1) Полиэстер SBE Orange Drop 6PS. Тут все понятно - такие стояли в оригинале.
2) Рыжая керамика Vishay 1kV. Сделано в Чехии, хм...
3) Электролиты в катоды - наилучшее, что из низковольтных электролитов удалось попробовать - Sprague Premium (Vishay Little-Lytic TE Series).
4) Электролиты в фильтры питания - компактные F&T, как раз для формата небольшого преда.

Попробовал тауновский инструмент для расклепывания турретов. Удобная штука:



Плата в сборе:



Двухярусные турреты очень удобны, скажу я вам: две секции для пайки, детали чинно-благородно висят на одинаковой высоте. Одинарные турреты после них совсем не торт

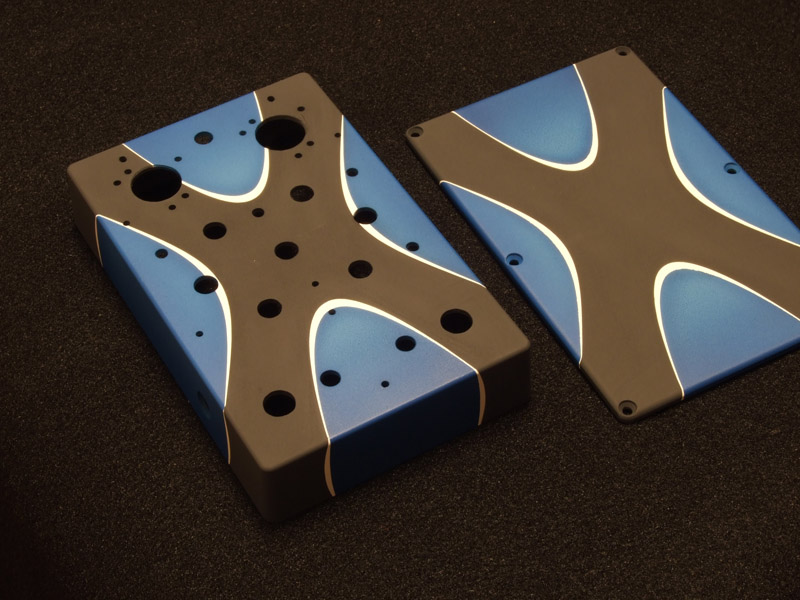

Тимон, корпус еще будет в лакировке-сушке пару недель

Пока только полуфабрикат:

Выглядит конечно красивее чем предыдущие. Но вот тесновато как-то... печатный монтаж так и просится, турреты только место занимают ;-)

Так то ж не убер. Если важна аутентичность, то и плотность монтажа изволь соблюдать хотя бы приблизительно, или не надо про аутентичность вообще.
Еще есть некоторая разница когда короткий вывод паяется в дырку платы (даже пусть в трубочку туррета) и когда он наматывается на туррет. Последнее очень стремно в плане механического напряжения деталей. Так не делают не случайно. Или уж тогда айлеты лучше, если высота монтажа важна (кстати и аутентичность)
