Виталийй, всё верно подмечено; и про 50 Герц, и про насыщение. Вот по этому...,  на 45 Ваттах -100 Герц, и..., это лучшее что получиться. А по расчётам и того меньше - 110 Герц.

Вообще-то , когда мы говорим  о габаритной мощности трансформаторного железа, то, прежде всего, имеем ввиду работу этого железа на частоте 50 Герц и с магнитной индукцией в сердечнике 1,4 - 1,5 Тесла. Сиречь, речь идёт о работе этого железа в силовом трансформаторе. НО, нормально работать силовой трансформатор будет только тогда, когда количество витков на вольт (в первичной обмотке) будет таким..., что бы в сердечнике не возникла магнитная индукция..., более 1,6 - 1,8 Тесла (в зависимости от марки, читай - качества, железа), иначе - насыщение, со всеми вытекающим.

А вот в "звуковом" выходном трансформаторе, на максимальной мощности усилителя (читай - на максимально возможном переменном напряжении , которое выдаёт усилитель на максимальной мощности),  желательно иметь в сердечнике не более 0,7 Тесла. Тут уж, для соблюдения этого условия ..., и габаритку берём побольше..., и ампер витков мотаем в волю.

Виталийй, Ты немного путаешь. В данном случае габаритка 70-80 ватт. И мы 45 ватт получаем по максимуму с отрезкой по низам. Это для перегруза нормально. Для чистого было бы совсем другое железо с габариткой раза в три больше.

У Месы габаритка приближается к номинальной мощности завяленной производителем. Что абсолютный фейл. Они бы еще это назвали D-классом

На таком железе для 45 W надо хотя бы 2500 витков в первичку ИМХО.

Виталий, в оригинальном трансе 1520 витков диаметром 0,34 по лаку. Я выкладывал в параллельной ветке
У нас почти 2000 получилось.
Плюс - уже перематывал такой же транс по данным Vitalka -

Первичка 1854 витка диаметром 0,275мм по меди (0,33 мм по изоляции)
Вторички 4 Ом : 65 витков диаметром 1,2мм по меди
8 Ом :  +27 витков диаметром 1мм по меди
16 Ом: + 38 витков диаметром 0,85 мм по меди

... и добавил:

Тем временем созрели 100мКг



... и добавил:

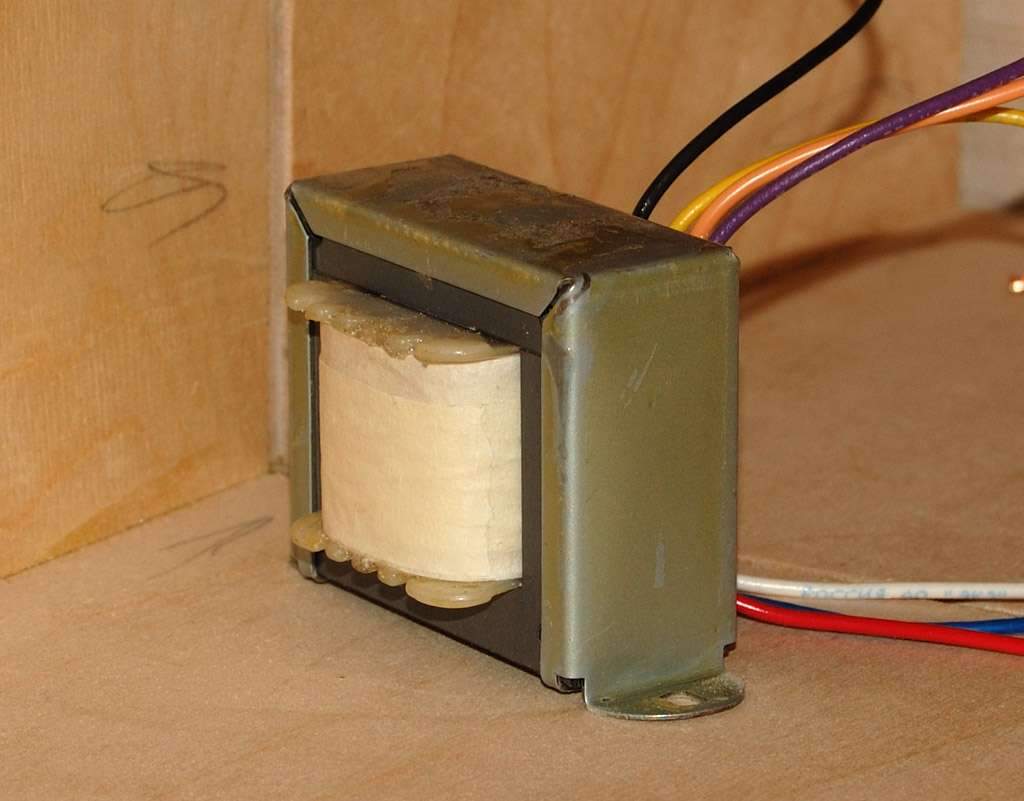

А также набил железо и обжал каркас.
Кстати - железо пришлось практически каждую пластину оттирать, непонятным составом был пропитан, ацетон, изопропил, уайтспирит, ничего не берет. Второй раз пришлось варить и текстолитовой пластинкой оттирать, по типу слюды шелуха.

kdtp, Мы в разных городах. Плюс ждем большой. Так что думаю, лучше сначала за вымя

Алексей Ф,  Но на будущее - выводы вторичек надо было с обратной стороны вниз...

Алексей Ф, Блин, ну как обычно Я писал про большой транс...  Давай тогда в обсуждениях сразу писать про какой разговариваем. А то смешалось все в одну кучу и за мыслью уследить тяжело.

Алексей Ф, Если под крышками, то для монтажа проще в одну дырку и подальше от входных цепей. Если без крышек, то по обе стороны и внизу.

Да я все подробно расписал. Переделывать ничего не надо, все ОК. Будет как с inMADout 18 ватт.

Не понял - 7910, это что? В каких величинах.
При чём здесь - "индуктивность железяки"? Это не понятное мне определение. Индуктивности..., без самой катушки - не бывает....

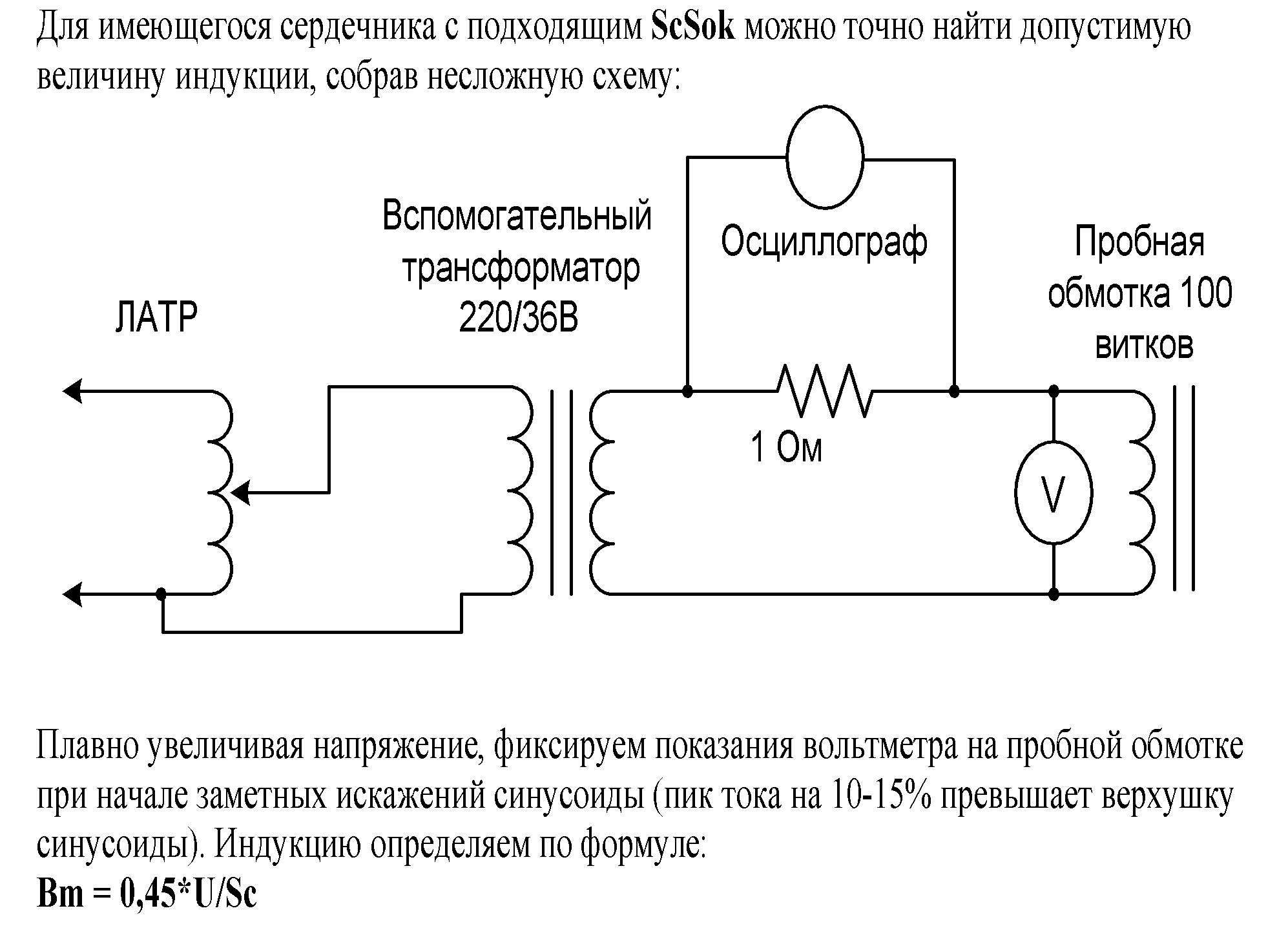

Если я правильно понял, то Вы измерили Z - комплексное сопротивление обмотки, которое состоит из нескольких сотен  витков, намотанных на железяке от РЕНДАЛа..., при частоте 50 Герц, и при напряжении на обмотке (из сотни витков), когда само железо начинает входить в насыщение? Или..., что?
