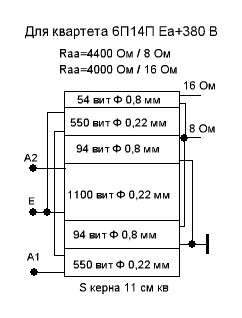

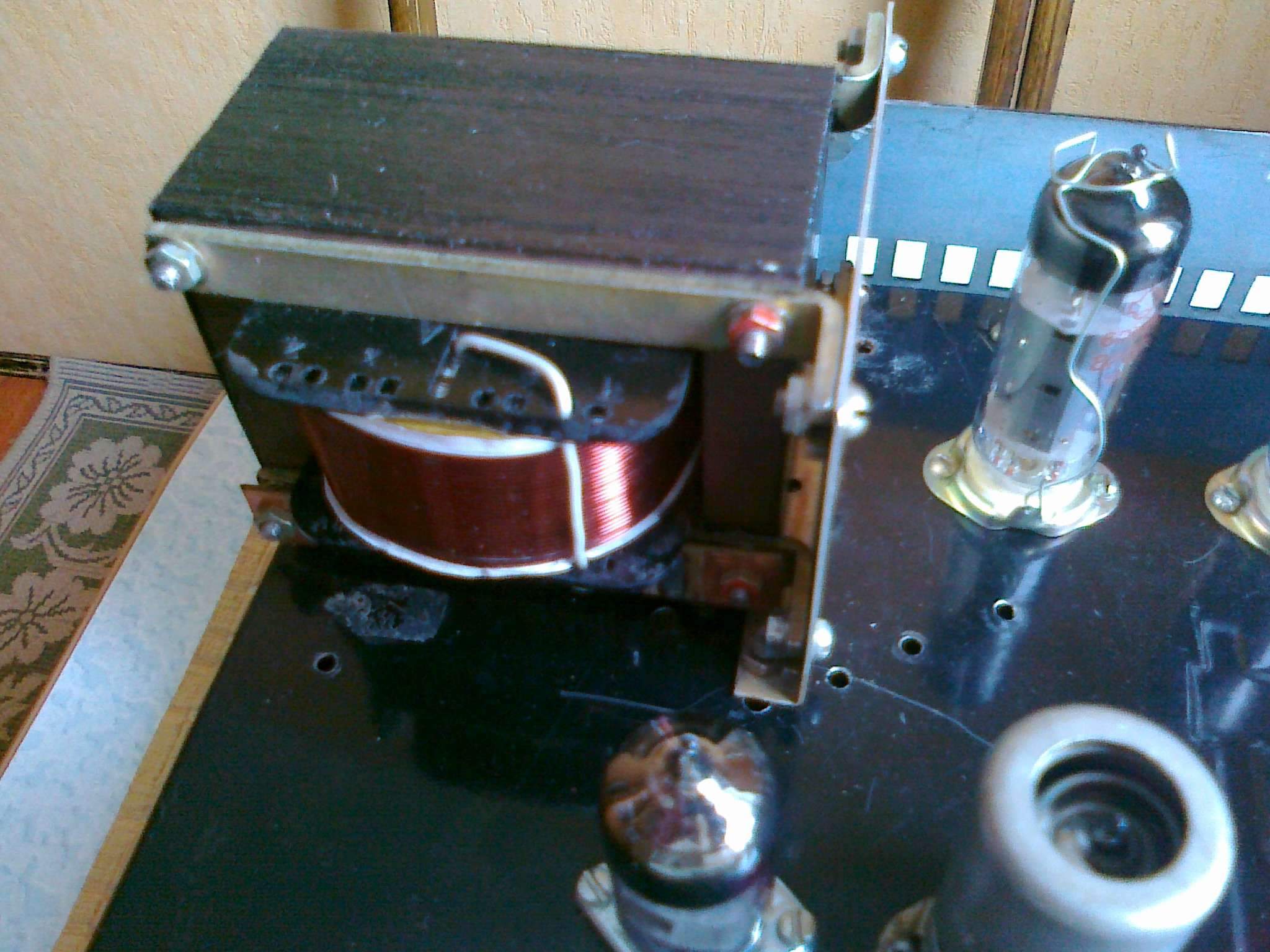

 Вот сейчас намотал такой ТВЗ, хотелось бы услышать комментарии, поправки, (не по поводу дырявого шасси))) буду мотать учту.

 Виктор, я не пытаюсь вам противоречить, хорошее дело затеяли, ваши выкладки по расчёту ТВЗ для пуш пула сохранил у себя в библиотеке, всё понятно и без лишней воды. Сам пытался углубится в теорию, начинал с книги Выходные трансформаторы Кризе 1953 год, потом Цыкина штудировал, лень взяла верх, определился для себя как примерно можно расчетать это дело и забросил все книги. К примеру я не учитывал при расчёте коэффициента трансформации, КПД трансформатора, теперь буду)))
 По моему трансу, можно не заморачиваться если сильно грубых косяков нет. Там железо габ. ват на 100, по виткам и сечению провода, думаю Ват 50 длжен тянуть, у меня четыре 6П14П, это теоретически до 30 Ват, практически максимум 25 Ват.

 Виктор да я почему в конце концов забросил все эти формулы, просто у разных авторов методы разнятся, даже графики строят по разному, а результаты + -  не большой разброс, потом на одном усилителе для эксперимента пробовал на слух выходники на 6000 Ом и на 9000 Ом, либо со слухом проблема, не услышал, вот и подумал - +  1 кОм точно не страшно. Да и не в конструкторском бюро работаю.

Алексей, когда мне попадает в руки "кусок" трансформаторного железа..., первое что я делаю - определяю габаритную мощность этого "куска".

Для быстрого, можно сказать "экспресс-анализа", определения габаритной мощности трансформаторного железа, есть старый (проверенный "веками") дедовский способ. А вернее сказать - формула, для быстрого подсчёта габаритки. И так;
Р габ. = 0,98 х Sокна х Sсерд. , где;
Р габ. - габаритная мощность трансформаторного железа
0,98 - коэффициент "погрешности", связанный с потерями в трансформаторном железе. Своеобразный КПД трансформаторного железа.
Sокна - площадь окна трансформаторного железа.
Sсерд. - площадь сердечника трансформаторного железа.

Теперь посмотрим (посчитаем) габаритку Вашего железа. Так, что там у Вас в наличии.., ага;
Железо EI 32*32
Окно 1,6*4,8
Значит, Sокна = 1,6 см х 4,8 см = 7,68 см2, а Sсерд. = 3,2 см х 3,2 см = 10,24 см2. Считаем габаритку;
Р габ. = 0,98 х Sокна х Sсерд. = 0,98 х 7,68 х 10,24 = 77 Ватт.
Габаритная мощность Вашего железа Р габ. = 77 Ватт!!!
По моемУ, скромному разумению, на таком железе, можно "забабахать" очень приличный выходной трансформатор:
1. С максимальной (номинальной) выходной мощностью усилителя - 25 Ватт, для "блюза" и "софт-рока".
2. С максимальной (номинальной) выходной мощностью усилителя - 30 Ватт, для "модерна" и "хард-рока".

Ну, а как поступите Вы..., только Вам и решать.

AZG, тут такое дело. "Дедовская", прикидочная формула, что я предложил рассчитана на вычисление габаритной мощности трансформаторного железа, для силовых трансформаторов с максимальной магнитной индукцией в сердечнике 1,3 - 1,4 Тесла.
Справедливости ради стоит отметить, что в "моей" формуле не "участвует" эта величина - "максимальная магнитная индукция". Но, как показала практика многих поколений инженеров-расчётчиков..., этой "дедовской" формуле можно смело доверять-пользоваться (если индукция 1,3 - 1,4 Тесла). Если сравнивать с "классическими"  формулами..., то, погрешности не большие.

Если взять другие, известные формулы или программы для определения габаритной мощности..., где можно подставлять любые значения максимальной индукции, то и результаты будут другие. Не могу точно утверждать, но 100 Ватт габаритной мощности можно "снять" с этого железа (по моим быстрым прикидкам), при максимальной индукции 1,6 - 1,8 Тесла. А это уже "попахивает" насыщением.

Честно говоря, мне известен самодельный трансформатор (намотанный моим приятелем) на железе с габаритной мощностью 140 - 145 Ватт (примерно). Ну, так вот, этот трансформатор стоит в усилителе с максимальной мощностью - 100 Ватт..., и ни чего..., "играет" себе помаленьку. Я слышал этот усилитель - звучит вполне сносно (по мне так не очень, а приятель доволен).

Про 40 Ватт. Соглашусь с тобой, AZG - усилитель мощностью в 40 Ватт (а то и больше), на этой "железяке"..., вполне имеет право на своё существование. Почему бы и нет. Верхняя серединка и сами верха будут звучать великолепно. А вот "низ" (в купе с низкой серединой)...? Впрочем,  а нужен ли "низ"  для современных исполнителей "модерновой" музЫки?

AZG, ну да, ну да - некоторые фирменные усилителя "славятся" такими выходными трансформаторами, ни чего не попишешь - хош ни хош, а это отличительный "знак"..., фирменный звук, если хотите! За этот мы их и выделяем - за характерное, присущие только им, звучание.

Силовые трансформаторы от ТрансЛед, конечно работают - куда они денутся! У нас ведь не Hi-Fi, в конце концов, и здоровенного запаса по мощности силового трансформатора нам не нужно.
Потом, ты же сам где-то писАл, что усилитель (комбик) в основном эксплуатируется на 40% - 60% от своей максимальной мощности. Так что, 100 Ватт ТрансЛеда, должно вполне хватать для нормальной работы, 18-ти Ваттной головы.

AZG, ты же видишь, я не стал это сильно акцентировать, а просто  слово -СЛАВЯТЬСЯ- взял в кавычки.

Про силовые. Если честно, то прежде чем поставить новый силовой, НЕ важно какой - хоть именитый фирменный, хоть сраненький советский, хоть самомотанный..., я всегда проверяю его ток холостого хода. Времени это занимает не много, зато будет хоть какая то уверенность.
Ну, а если есть сомнения в заявленных характеристиках, то ставлю такие силовые трансформаторы на прогон под нагрузкой. В основном "гоняю" анодную обмотку. Для этого у меня есть много разных ламп накаливания на 220 (230) Вольт. На любую мощность от 15 Ватт и до 150 Ватт. Если напряжение вторички велико (больше 220-ти Вольт), то соединяю эти лампы (нужной мощности) последовательно, и .... всё, "стенд," для проверки силовика под нагрузкой, готов.

Собрал, включил, проверил. Если в течении часа..., двух - всё в порядке, тогда, уважаемый трансформатор, пожалуйте в усилитель на постоянную работу.

kdtp, Молодца! Я вот тоже при получении новой партии измеряю ТХХ. Конечно не идеал, но в разумных пределах все ОК. Благо, гарантия есть и можно сдать на переделку.
