пред JCM800 мощник на 6П3С
« : Августа 31, 2011, 18:25:42 »
решил делать амп, это не первый мой опыт...ранее собрал JCM800, звук понравился, потому решил пред выполнить по схеме JCM800,а мощник виду наличия небольших запасов ламп 6П3С позаимствовал здесь:http://cvsch.narod.ru/amp.htm, блок питания пришлось додумывать самому исходя из того что имеется. Оцените работоспособность данной схемы... а главное можно ли применить такой БП?

http://cvsch.narod.ru/amp.htm

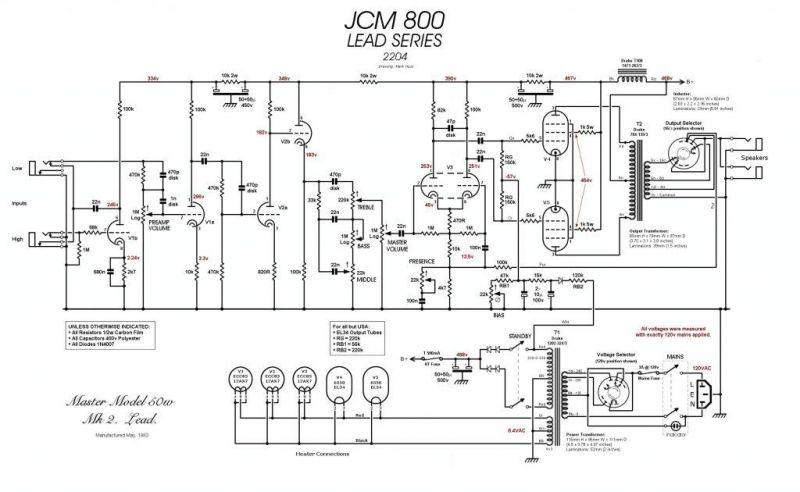

Схема:
« Последнее редактирование: Августа 31, 2011, 18:37:27 от pilot1 »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #1 : Августа 31, 2011, 18:54:58 »
 :o pilot1, прокомментируй пожалуйста, ты делаешь по схеме jcm800 2204 или по какой?

Что это за усилитель мощности? Он не от схемы 2204. Для чего ёмкости в питании 470мкф и 220мкф в смещении?
Усилитель планируется использовать для гитары или для прослушивания компакт дисков?

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: пред JCM800 мощник на 6П3С
« Ответ #2 : Августа 31, 2011, 19:03:41 »
емкости адЪ, схема не жсм ниразу.  :pozor:

ТС, берешь обычный ЖСМ800 2204 и делаешь, только если нет 6п3с-Е (это важно) придецца делать на лампы в районе 360 анодку иначе пролетят твой 6п3с очень быстренько в таком режиме. Если есть с буквой Е то делаешь все как оыбчно, после в режим смещением загонишь и все. Единственное что каскад смещения делай немного не маршаловский - а то там в узких пределах по ел34 заточено (и то не все встают хорошо, приходица модить этот каскад).

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
Re: пред JCM800 мощник на 6П3С
« Ответ #3 : Августа 31, 2011, 19:10:14 »
я и не говорю что это JCM...здесь только преамп маршалл, а мощник взят из этой схемы: http://cvsch.narod.ru/cvamp.pdf

... и добавил:

и собственно БП тож...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91805
  • Санкт-Петербург
    • AZG CUSTOM
Re: пред JCM800 мощник на 6П3С
« Ответ #4 : Августа 31, 2011, 19:14:05 »
pilot1, Нормальный совет дали - повторяешь мощник от Маршалла, только ставишь 6П3С, на вторые сетки 470 ом. И смещение в режим 5881 для требуемой анодки.

Оффлайн Makaroff

  • Живу на форуме
  • *******
  • Сообщений: 10487
  • DIY - my life
Re: пред JCM800 мощник на 6П3С
« Ответ #5 : Августа 31, 2011, 19:15:54 »
pilot1, делай один в один 2204, только лампы поставишь 6П3С вместо 6L6 и все.. Никаких изменений в схеме делать не нужно.

Цитата: runing от Августа 31, 2011, 18:54:58
:o pilot1, прокомментируй пожалуйста, ты делаешь по схеме jcm800 2204 или по какой?

Что это за усилитель мощности? Он не от схемы 2204. Для чего ёмкости в питании 470мкф и 220мкф в смещении?
Усилитель планируется использовать для гитары или для прослушивания компакт дисков?
Та выдрал где то кусок совдеповской схемы на 6П3С.

... и добавил:

хе, уже настрочили ))

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #6 : Августа 31, 2011, 19:18:28 »
Цитата: pilot1 от Августа 31, 2011, 19:10:14
я и не говорю что это JCM...здесь только преамп маршалл, а мощник взят из этой схемы: http://cvsch.narod.ru/cvamp.pdf

... и добавил:
и собственно БП тож...

Не гитарный ты взял мощник и БП тоже. Чем не устраивает полностью оригинальная схема 800-го только с твоими лампами?

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
Re: пред JCM800 мощник на 6П3С
« Ответ #7 : Августа 31, 2011, 19:19:39 »
Спасибо, понял...только поясните, могу ли я исползовать БП который я разработал, на двух трансах?

... и добавил:

сложности с эмаль проводом, и покупкой транса...

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #8 : Августа 31, 2011, 19:21:02 »
Цитата: _SlipknoT_ от Августа 31, 2011, 19:15:54
Никаких изменений в схеме делать не нужно.

Всё таки кое что нужно. Номиналы резисторов первой и второй сетки изменить, а так же в схеме смещения, как уже писал el-doctor, изменить номинал одного резистора, что бы диапазон напряжений соответствовал смещению 6П3С. Всё.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
Re: пред JCM800 мощник на 6П3С
« Ответ #9 : Августа 31, 2011, 19:22:15 »
Ну и на приведёнке 3,2к, как у 2204, делать не стоит - долго лампы не проживут. Ориентировочно 5к надо.

1к во вторых сетках, кстати, вполне нормально работает с 6П3С. Можно не менять.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #10 : Августа 31, 2011, 19:25:39 »
Цитата: Ден2 от Августа 31, 2011, 19:22:15
Ну и на приведёнке 3,2к, как у 2204, делать не стоит - долго лампы не проживут. Ориентировочно 5к надо.

Всё верно, 4,2К вроде под 6L6 ?

Цитировать
1к во вторых сетках, кстати, вполне нормально работает с 6П3С. Можно не менять.

Если бы уже такие стояли, то можно было не менять, а поскольку ещё ничего нет, то лучше ставить как в классических схемах ;)

... и добавил:

Кстати, а что простые 6П3С (без буквы Е) с +400вольт на анодах не проживут?

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
Re: пред JCM800 мощник на 6П3С
« Ответ #11 : Августа 31, 2011, 19:33:50 »
_SlipknoT_, в 2204 вроде EL34 стоят: https://guitarplayer.ru/attach/112456-425885.jpg

Оффлайн el-doctor

  • Ветеран форума
  • ******
  • Сообщений: 3734
Re: пред JCM800 мощник на 6П3С
« Ответ #12 : Августа 31, 2011, 19:38:42 »
в 2204 что только не стоит  ;)

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
Re: пред JCM800 мощник на 6П3С
« Ответ #13 : Августа 31, 2011, 19:39:35 »
я хотел по этой схеме делать...нет возможности сделать силовой транс с требуемыми параметрами (да и выходной), нет эмаль провода...

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #14 : Августа 31, 2011, 19:42:32 »
Цитата: pilot1 от Августа 31, 2011, 19:39:35
я хотел по этой схеме делать...нет возможности сделать силовой транс с требуемыми параметрами (да и выходной), нет эмаль провода...

Рекомендую подождать, пока такая возможность появится.
