Re: пред JCM800 мощник на 6П3С
« Ответ #90 : Апреля 03, 2013, 14:03:01 »
Цитировать
витки вторички подбирать надо ещё и на слух)
как всегда.
 :D :D :D

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #91 : Августа 19, 2013, 23:20:57 »

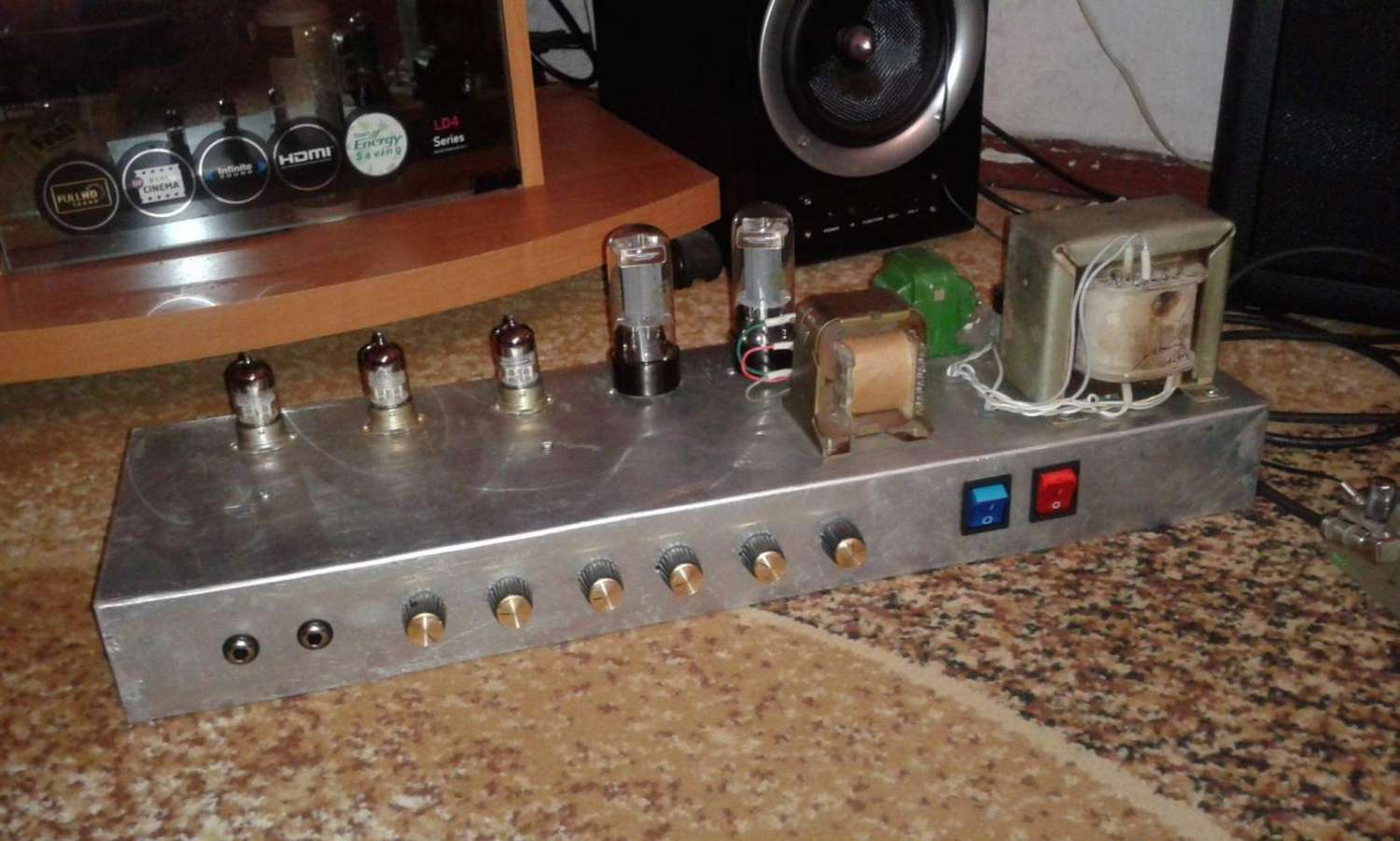

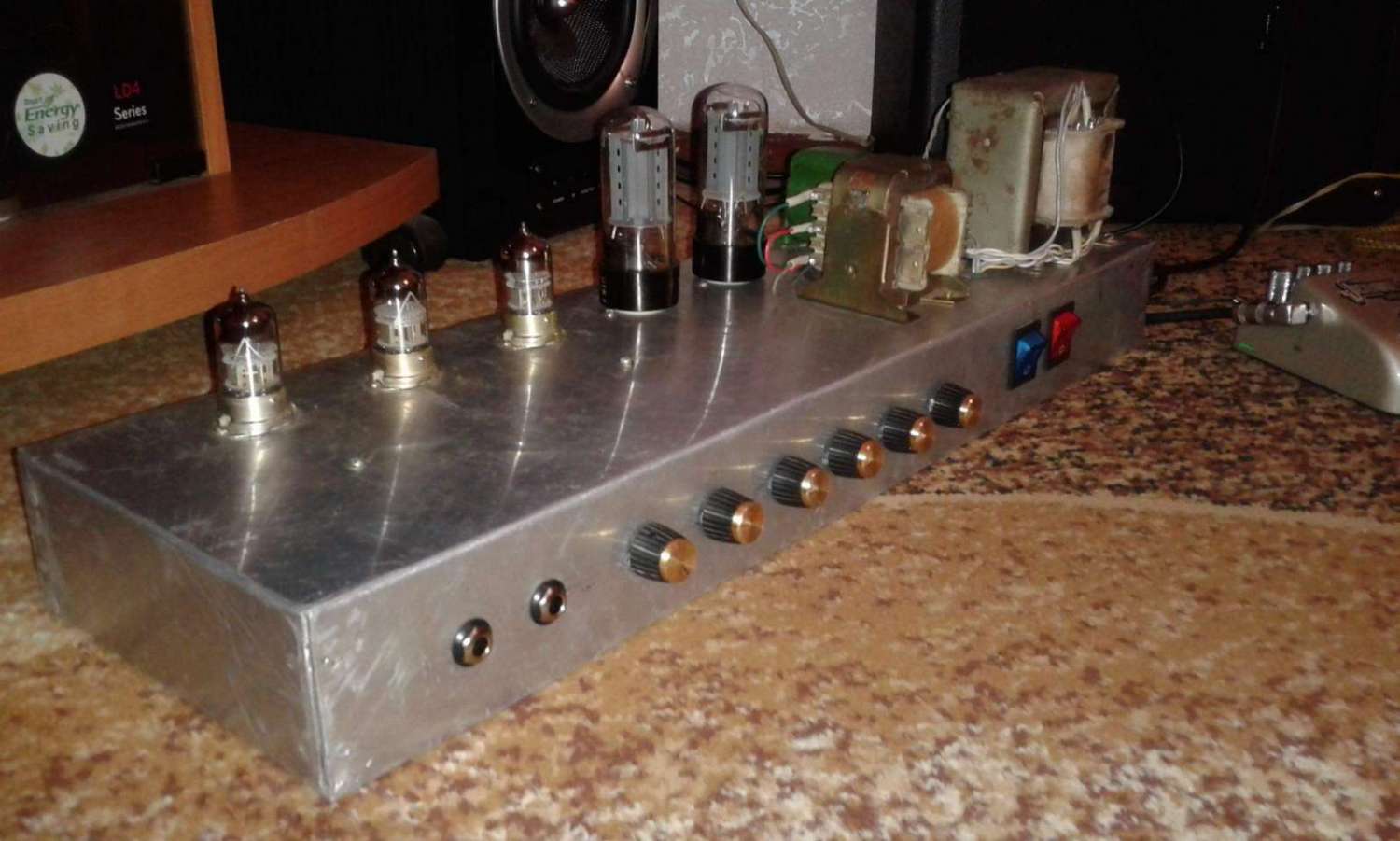

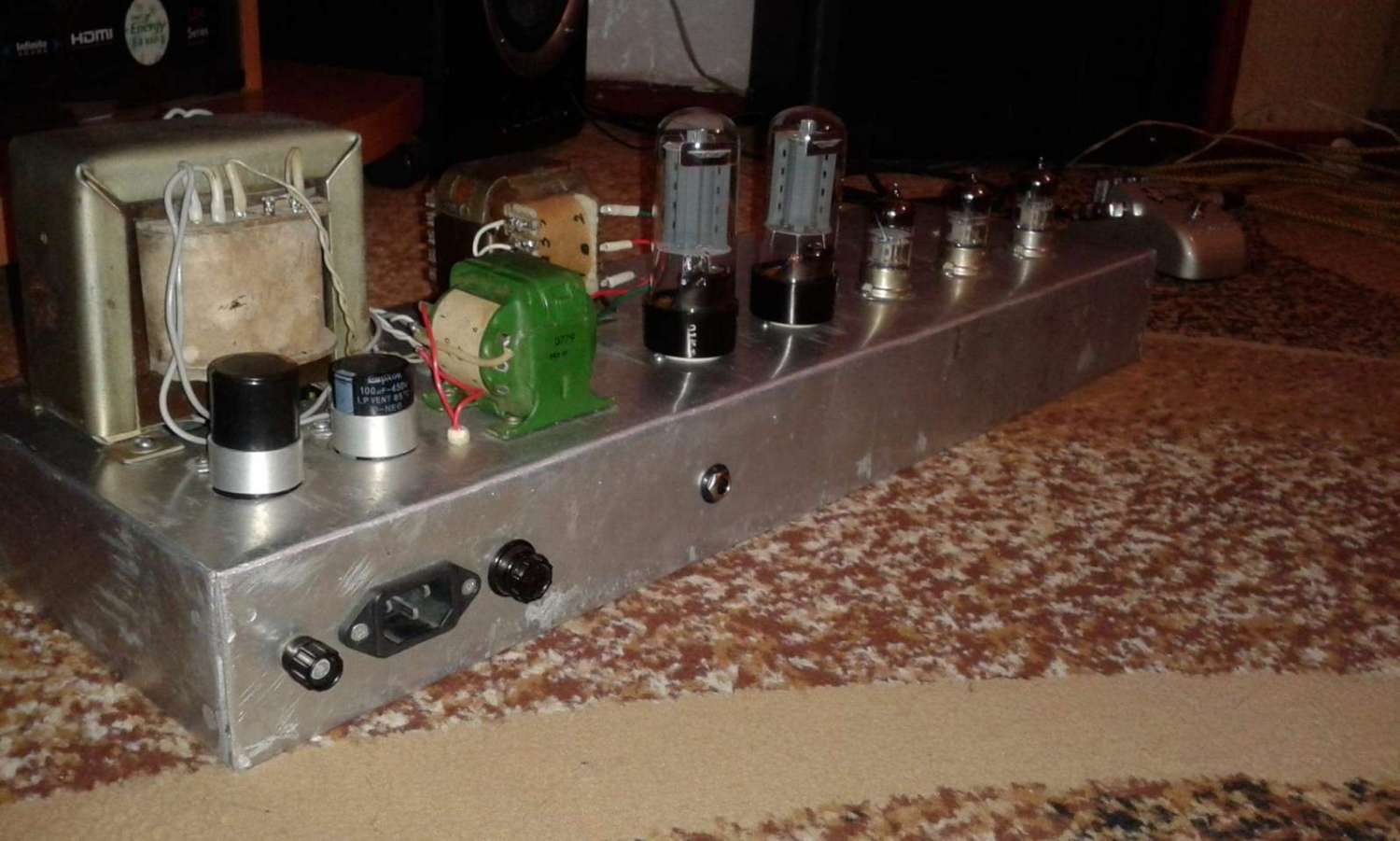

Все мужики, собрал! Пока без корпуса, только рабочее шасси. Все работает, доволен как слон. Лампы в преде 6н2п-ев, на выходе 6п3с (без Е). Пробовал есс83 jj. Вроде как получше звучат, хотя правильнее сказать не лучше, а чуть по другому.  Уже заказал  jj есс83 , буду ставить их. Пробовал также простые 6н2п, не понравилось , шумят и фонят. Со временем возможно и на выхлопе поставлю  EL34.
« Последнее редактирование: Августа 19, 2013, 23:34:22 от Leronchik »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #92 : Августа 19, 2013, 23:31:48 »
Leronchik,  :clapping:

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: пред JCM800 мощник на 6П3С
« Ответ #93 : Августа 19, 2013, 23:52:25 »
Leronchik, а внутри?  ;)

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #94 : Августа 20, 2013, 00:21:50 »

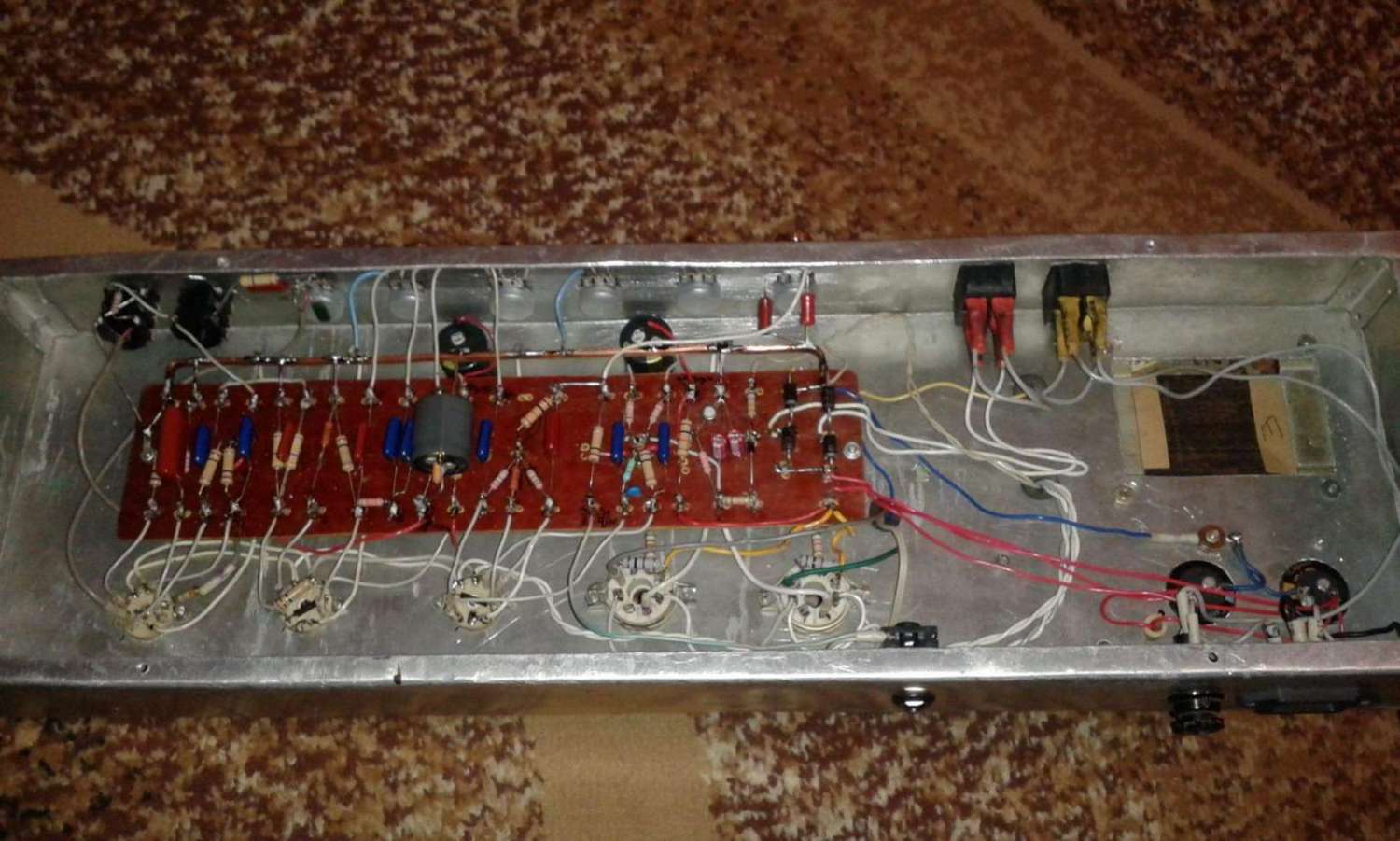

Сейчас покажу. Сильно не пинайте, так как еще в доводке. Поменяю лампы предусилителя, перекину накал на 13 вольт, есть в трансформаторе такая возможность, наплету косичек с проводов, возьму все в стяжки. Со временем поменяю конденсаторы на благородные, ну и т.д. Доводить можно пол жизни :-) . Главное работает и на мой взгляд не плохо.

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: пред JCM800 мощник на 6П3С
« Ответ #95 : Августа 20, 2013, 00:24:13 »
Leronchik, "Нет ничего постоянней, чем временное"...  :hmmm: Если делать, то делать нормально с самого начала...

... и добавил:

Что мешало накал пустить по человечески? Зачем его вести под проводами к лампам, когда у стенки места дофига... Блин, ну сколько фоток 800го в сети и прекрасно видно что и как... нет, нужно сделать по своему...
« Последнее редактирование: Августа 20, 2013, 00:26:20 от kynep »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #96 : Августа 20, 2013, 00:26:59 »
Абсолютно ничего не мешало. Как уже писал что в процессе доводки. Косички и место проложения в корпусе , а также подбор цвета провода :-),  сделаю когда прийдут есс83 и препаяю панельки. А вобще, фона ведь нет и возбуда тоже, остальное понты.
« Последнее редактирование: Августа 20, 2013, 00:31:58 от Leronchik »

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: пред JCM800 мощник на 6П3С
« Ответ #97 : Августа 20, 2013, 00:31:01 »
Leronchik, я имею в виду вот так, как сделано в оригинале, да и везде...



... и добавил:

Черно-красная скрутка - это накал.

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #98 : Августа 20, 2013, 00:36:50 »
Сделаю друзья, обязательно сделаю, вылижу на сколько хватит умения.  Знаю что на Г.П. к монтажу очень требовательны,  но уж очень хотелось поделиться радостью что все получилось с проэктом жсм800. Так что торжественно обязуюсь все доделать строго по мануалу .

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #99 : Августа 20, 2013, 00:41:29 »
kynep, вообще то то, что ты показываешь это не оригинал. Оригинал по проще ;)

954854-0

954856-1


Но это не означает, что не нужно свивать накал. Я например всегда свиваю  :twiddle:

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #100 : Августа 20, 2013, 00:42:29 »
Цитата: kynep от Августа 20, 2013, 00:24:13
Leronchik, "Нет ничего постоянней, чем временное"...  :hmmm: Если делать, то делать нормально с самого начала...

... и добавил:

... нет, нужно сделать по своему...
А ты заметил что и весь усилитель сделан в зеркальном отображении к оригинальному.  Ведь в Британии и руль в автомобиле с другой стороны. Фишка, такое расположение удобнее .

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: пред JCM800 мощник на 6П3С
« Ответ #101 : Августа 20, 2013, 00:45:40 »
runing, я знаю что это не оригинал. Но смысл понятен. Фраза "да и везде", была адресована именно той картинке.

... и добавил:

Цитата: Leronchik от Августа 20, 2013, 00:42:29
Фишка, такое расположение удобнее .

Leronchik, ну да... как я мог забыть... проводить накал под сигналом - это нынче в тренде...  :7:

Жаль, что другие "фишки", касаемые монтажа конкретно этого, "Британского усилителя", остались в стороне...
« Последнее редактирование: Августа 20, 2013, 00:53:58 от kynep »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #102 : Августа 20, 2013, 00:55:32 »
kynep но не это ведь главное. Да хоть под входными разьемами, лиш бы не фонило.  А оно не фонит ! Значит разводка земли сделана нормально. А провода... в четверг придут есс, перепаяю и опять выложу фото. Не хочу травмировать население Г.П. Правда сейчас нет черного и красного провода, можно другим цветом?

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6821
  • Репутация: +375/-24
  • Руби МиТоЛ!!!
Re: пред JCM800 мощник на 6П3С
« Ответ #103 : Августа 20, 2013, 00:57:58 »
Цитата: Leronchik от Августа 20, 2013, 00:55:32
Значит разводка земли сделана нормально.

Ну я хз, как можно прямой медный провод, зовущийся "земляной шиной", сделать "не нормально".  :hmmm: Для этого нужен определенный дар...  :7: именуемый - руки из ж...ы.

Но тебя, я смотрю, эта "Благодать" миновала. За что я не сказано рад! Опыт приходит со временем. Через пару лет, будешь читать это и улыбаться, если не забросишь.  :crazy: ;)

Для фона есть сотня других причин и земля тут далеко не последняя.  ???

... и добавил:

На счет - "не фонит".

Отключи гитару и выкрути все ручки вправо до упора. Послушай, как оно...  :hitrez:
« Последнее редактирование: Августа 20, 2013, 01:03:43 от kynep »

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #104 : Августа 20, 2013, 01:10:41 »
Я к тому, что часто в конструкциях, например разных КИТах показано несколько точек заземления,  и ничего , хотя по науке должна быть одна, желательно возле входных разьемов. Да и замкнутые петли встречаются и тоже ничего.  Ведь главное достигнутый результат.  Согласен, есть у меня ляпы в конструкции, поэтому конструктивная, дружеская критика принимается. Ляпы будут ликвидироватся по возможности. То что ты показал выше , ведь тоже какой то готовый Кит. Шасси не в гараже вырезан. На сегодня всем пока, пошел отдыхать.

Хочеш сказать что у фирменного при выкрученых ручках на все 100 мертвая тишина и лиш белый шум электронов в вакууме?
« Последнее редактирование: Августа 20, 2013, 01:20:01 от Leronchik »
