Автор Тема: пред JCM800 мощник на 6П3С  (Прочитано 73134 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: пред JCM800 мощник на 6П3С
« Ответ #45 : Сентября 02, 2011, 14:26:55 »
Удвоитель  позволит получить эффект похожий на кенотронный выпрямитель  в БП.  На этом его достоинства кончаются.     Можно вполне собирать, эксперементировать и отлаживать с удвоителем, но  при первой же возможнсти  лучше от него избавиться,  т.к  в звук, особенно на громкости в перегрузке  появляется много грязи и зудосрача.
На самом деле удвоитель нормальная штука но есть одно но. Напряжение увеличиваеться по принципу Uобмх2х1,41, а ток возможно отдаваемый с него получеться Iобм х0,7 и еще раз на 0,7.
То есь допустим в перичке напруга 100в 1а, она может при удвоителе дать 100х2х1,41=282в но тока она может отдать 1х0,7х0,7=0,49, а учитывая кпд и прочие негативные факторы и этот ток получить довольно сложно, то есть обмотка должна быть с приличным сечением что довольно проблематично при больших напугах, а участие в работе умножителя электролитов как силовых элементов сильно снижает надежность.
По этому я их тоже не признаю

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
  • Репутация: +1/-0
Re: пред JCM800 мощник на 6П3С
« Ответ #46 : Сентября 02, 2011, 15:10:27 »

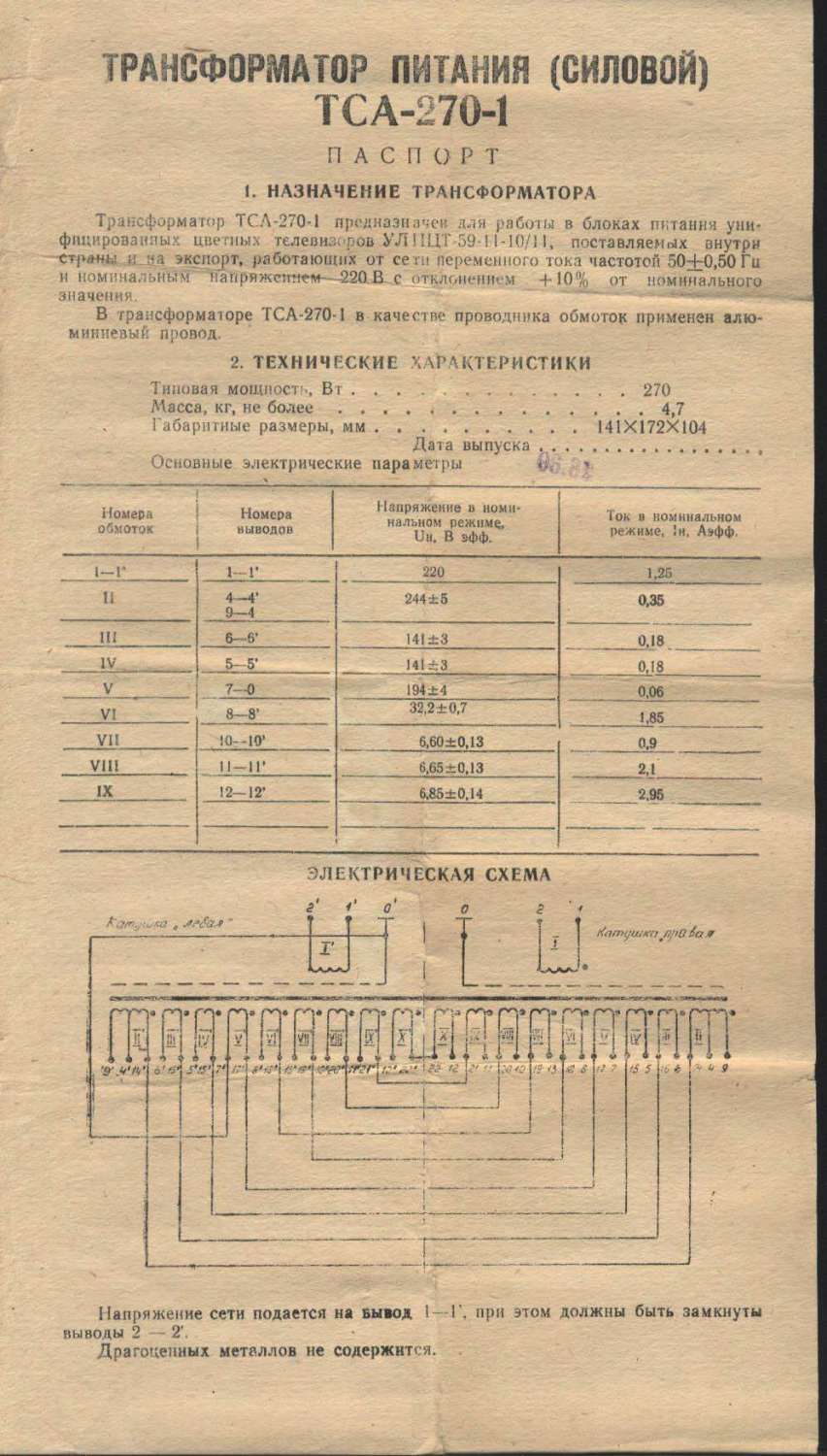

сегодня раздобыл ТСА-270-1 запараллелил 6-6` и 5-5` чтобы уровнять по току с 4-4`и соединил последовательно получил 385В переменки (192-0-192) питание буду делать по схеме yerasov classic45 (там схема для транса ТПП-120CL 175-0-175 после выпрямления 420В), а на смещение возьму обмотки 8-8`+11-11`+12-12` что в сумме даст 46В, накал 10-10`.Вроде вариант хороший...

... и добавил:

в принципе при изготовлении первого своего JCM800 я так и делал всё, а для нового думал поискать другие варианты но как выяснилось они не перспективные...
« Последнее редактирование: Сентября 02, 2011, 15:14:03 от pilot1 »

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: пред JCM800 мощник на 6П3С
« Ответ #47 : Сентября 02, 2011, 16:34:01 »
Че 270, а не 360й, че мелочиться, давай сразу на 500ват :crazy:

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
  • Репутация: +1/-0
Re: пред JCM800 мощник на 6П3С
« Ответ #48 : Сентября 02, 2011, 16:39:43 »
что есть то и используем...

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: пред JCM800 мощник на 6П3С
« Ответ #49 : Сентября 02, 2011, 16:42:39 »
он же лучит во все стороны аццки

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #50 : Сентября 02, 2011, 16:47:32 »
он же лучит во все стороны аццки

Для этого будет создана другая тема и в ней мы уже начнём обсуждать эту проблему   ;D

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
  • Репутация: +1/-0
Re: пред JCM800 мощник на 6П3С
« Ответ #51 : Сентября 02, 2011, 16:48:45 »

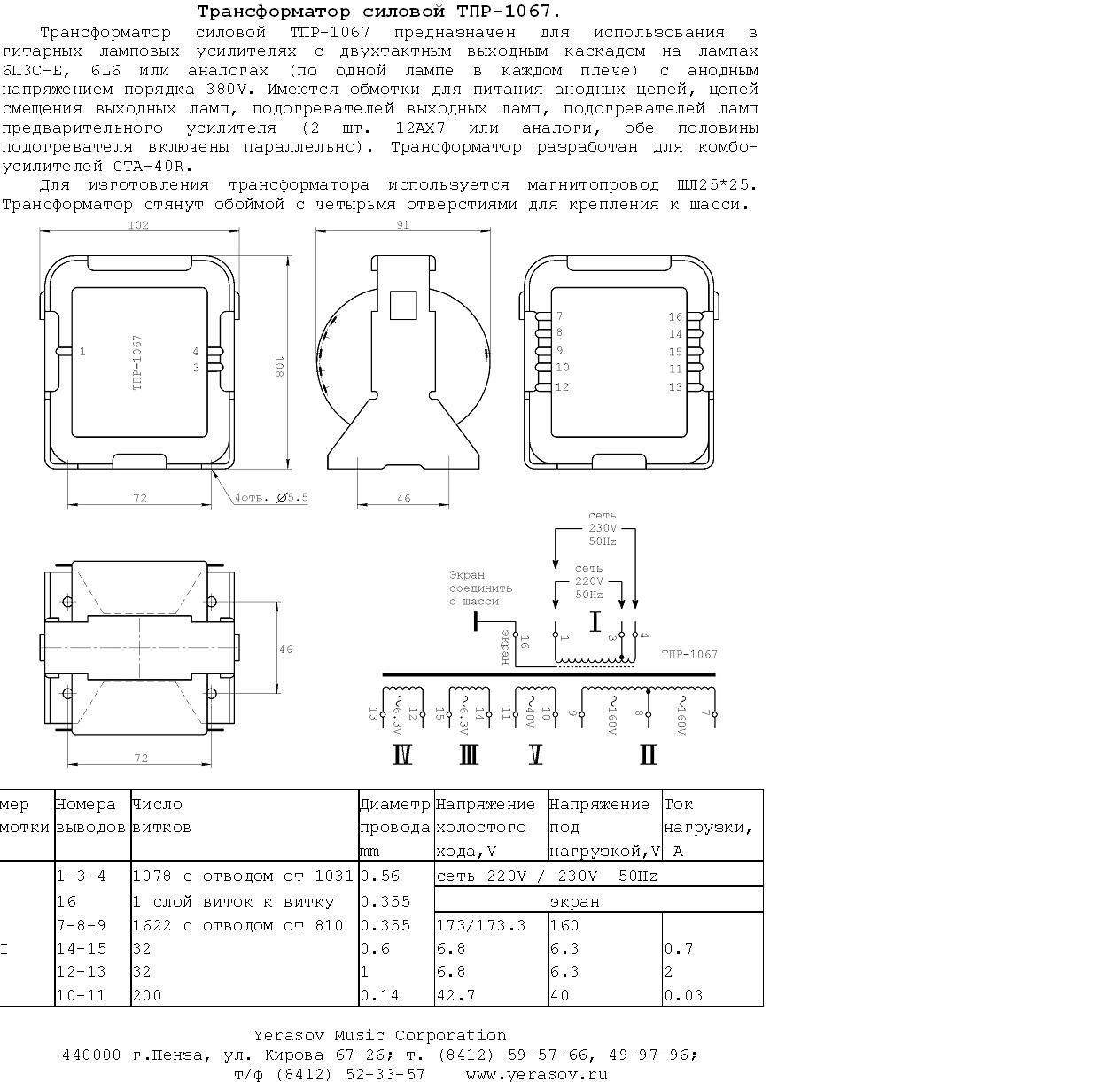

буду экран делать (в прежней конструкции делал, фона аццкого не замечал) этот транс получился почти аналогичным по напругам с TPR-1067 ерасова


« Последнее редактирование: Сентября 02, 2011, 16:52:55 от pilot1 »

Оффлайн anton_fazer

  • Завсегдатай
  • ***
  • Сообщений: 474
  • Репутация: +39/-0
  • CBR1100XX
Re: пред JCM800 мощник на 6П3С
« Ответ #52 : Сентября 02, 2011, 19:08:30 »
Экран не поможет, на своем горьком опыте убедился. Целый день в гараже гнул и варил экран из двойки, принес, поставил, а он что есть что нет.  :7:
Так что если готов смерится  с жуткими наводками - делай с сифонящим. Подходить ближе чем 2 метра к усилителю с гитарой будет испытанием для нервов :pozor:

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
  • Репутация: +1/-0
Re: пред JCM800 мощник на 6П3С
« Ответ #53 : Сентября 02, 2011, 20:31:09 »
anton_fazer, ...да нет такого фона, уже проверено...другое дело габариты
« Последнее редактирование: Октября 04, 2011, 11:13:17 от pilot1 »

Оффлайн pilot1 Автор темы

  • Новичок
  • *
  • Сообщений: 47
  • Репутация: +1/-0
Re: пред JCM800 мощник на 6П3С
« Ответ #54 : Марта 05, 2012, 16:52:47 »

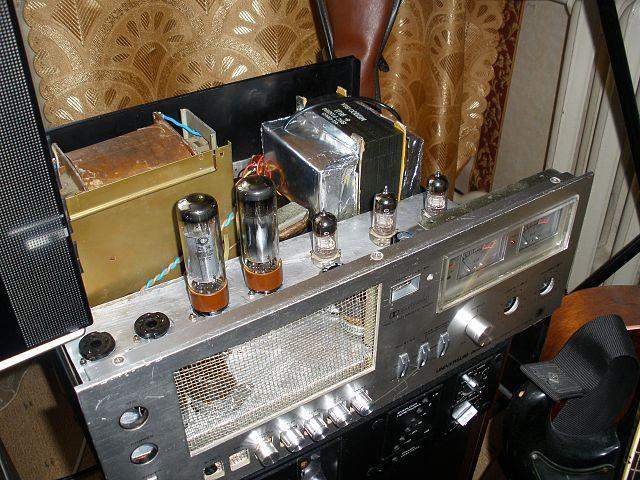

...да, а ведь правы те кто советовал мотать силовик, намотал наконец, установил...красота...вывод ТС-270 в топку, ну или на сварочный аппарат :)

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: пред JCM800 мощник на 6П3С
« Ответ #55 : Марта 05, 2012, 16:57:49 »
Оказывается. Так из чего сделал силовик? На ш железке?

Оффлайн Billy_Rock

  • Опытный
  • ****
  • Сообщений: 651
  • Репутация: +38/-1
Re: пред JCM800 мощник на 6П3С
« Ответ #56 : Марта 06, 2012, 00:22:10 »
Ребят, а вот вопросец есть.  Никогда не пользовался типовыми трансами для усилков. А тут получил доступ к такому богатству. Скажите, какие типовые трансы лучше всего годятся в качестве силовика на усилок под пару 6п3с-е?

Оффлайн Мяталист

  • Ветеран форума
  • ******
  • Сообщений: 5744
  • Репутация: +182/-4
  • Будь как все. Собирай JCM 800 и SLO 100
Re: пред JCM800 мощник на 6П3С
« Ответ #57 : Марта 06, 2012, 00:23:08 »
Ребят, а вот вопросец есть.  Никогда не пользовался типовыми трансами для усилков. А тут получил доступ к такому богатству. Скажите, какие типовые трансы лучше всего годятся в качестве силовика на усилок под пару 6п3с-е?
А что в твоем понимании типовые трансы? На ш образнике лучше мотать.

Оффлайн Billy_Rock

  • Опытный
  • ****
  • Сообщений: 651
  • Репутация: +38/-1
Re: пред JCM800 мощник на 6П3С
« Ответ #58 : Марта 06, 2012, 01:14:28 »
ну такие, типовые, вроде ТАН, ТН, ТС и прочие. Зеленые такие, или красные.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #59 : Марта 06, 2012, 01:52:34 »
Зеленые такие, или красные.

А нужно чёрные! :)
