попробую

Спасибо тебе большое !!

... и добавил:

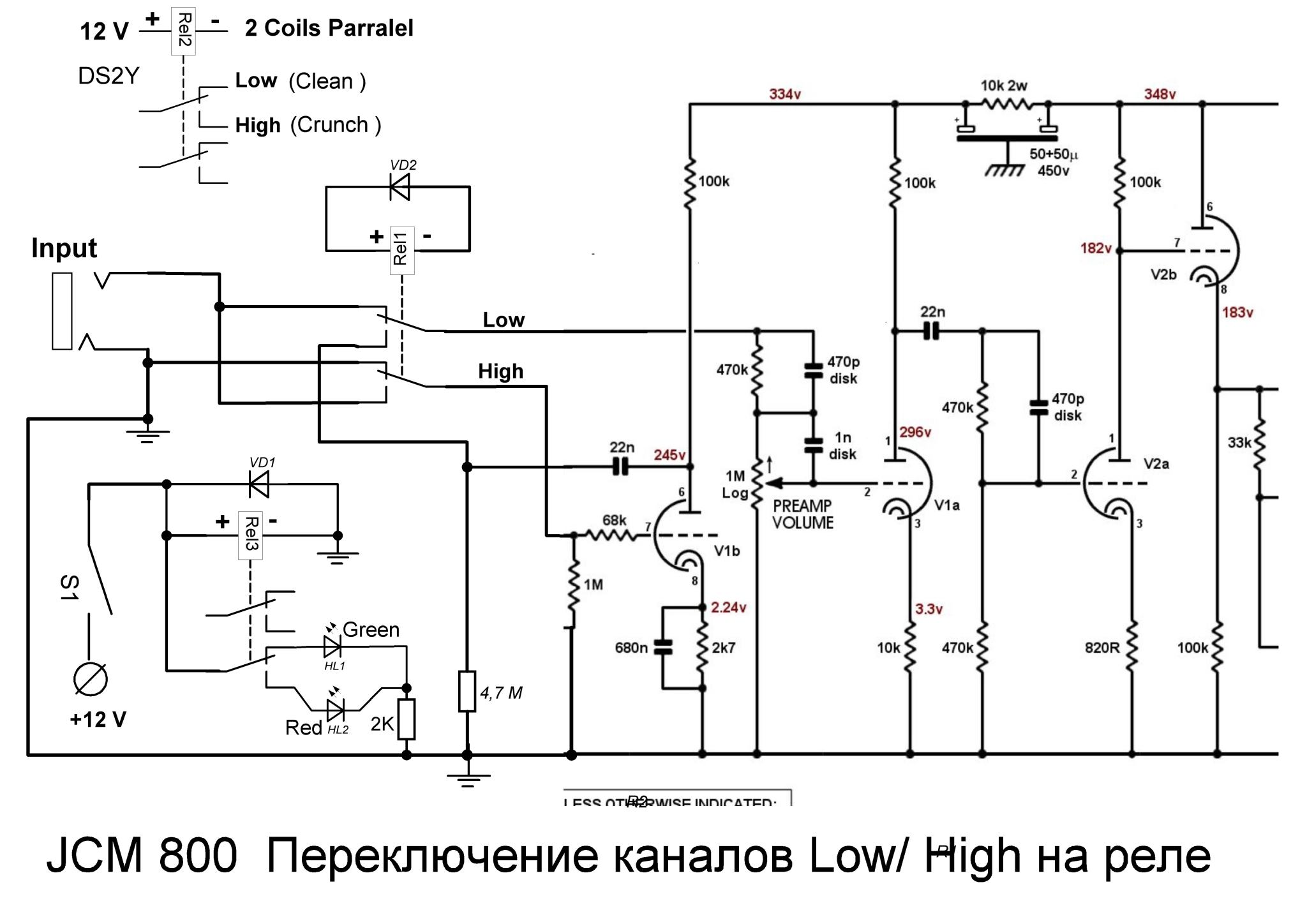

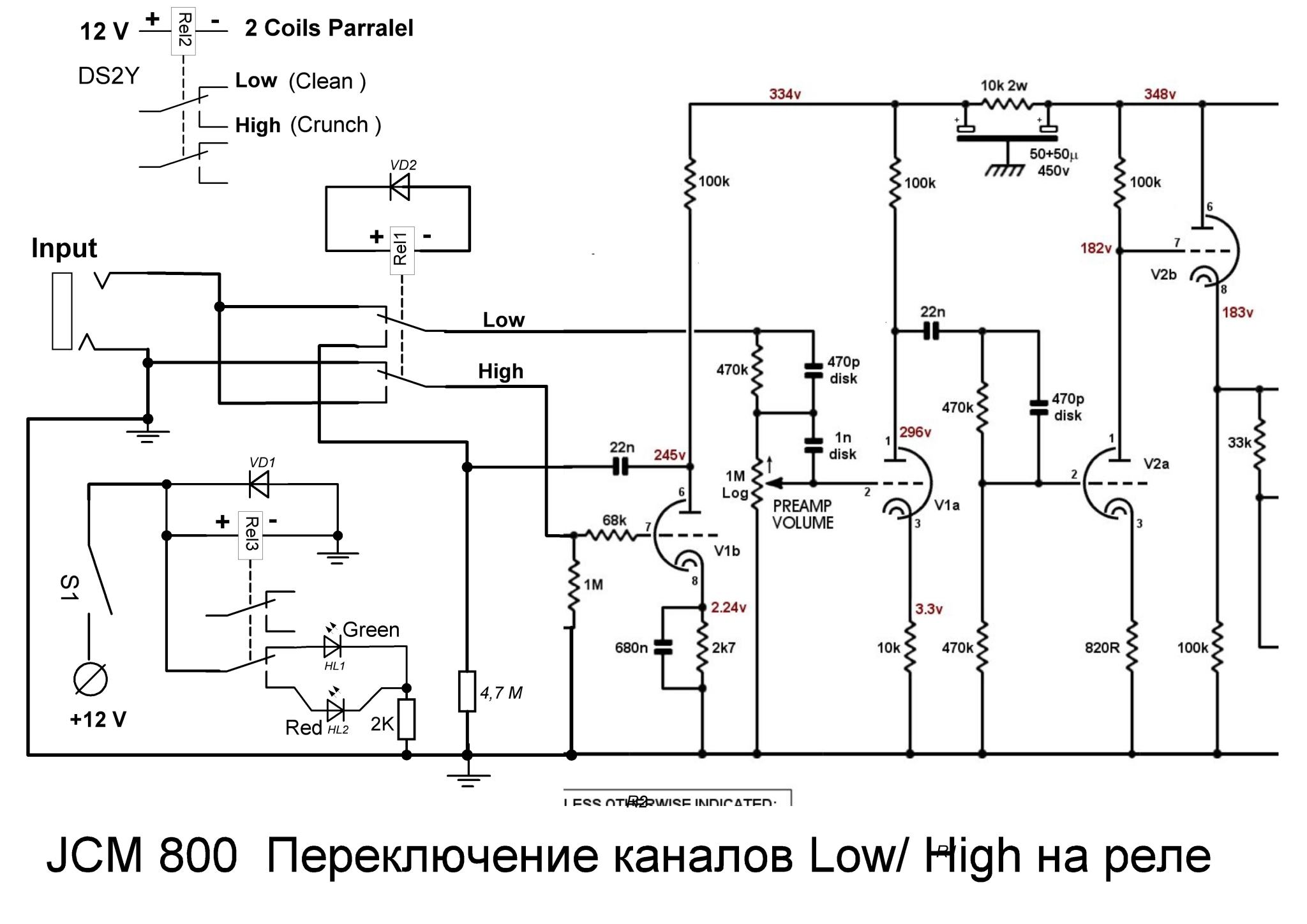

Все, перерисовал ) Ну теперь я уже надеюсь эта схема правильная. У меня уже кипит мозг , в чем отличие этой схемы от предыдущей , которую я нарисовал ?

High Hopes, Так в старом варианте проверь как проходит сигнал на оба положения реле. И станет понятна ошибка.

High Hopes, В режиме ЛО сажаешь ВХОД на землю. Выше писали про это.

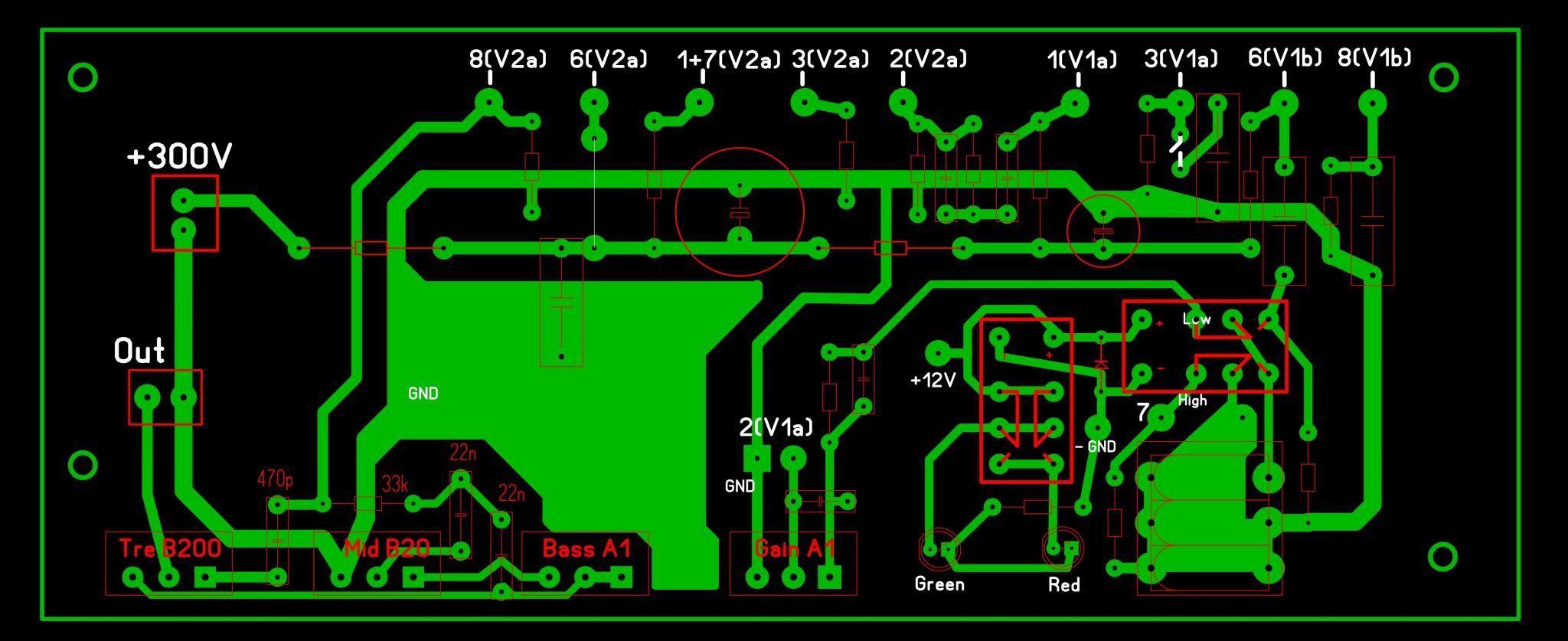

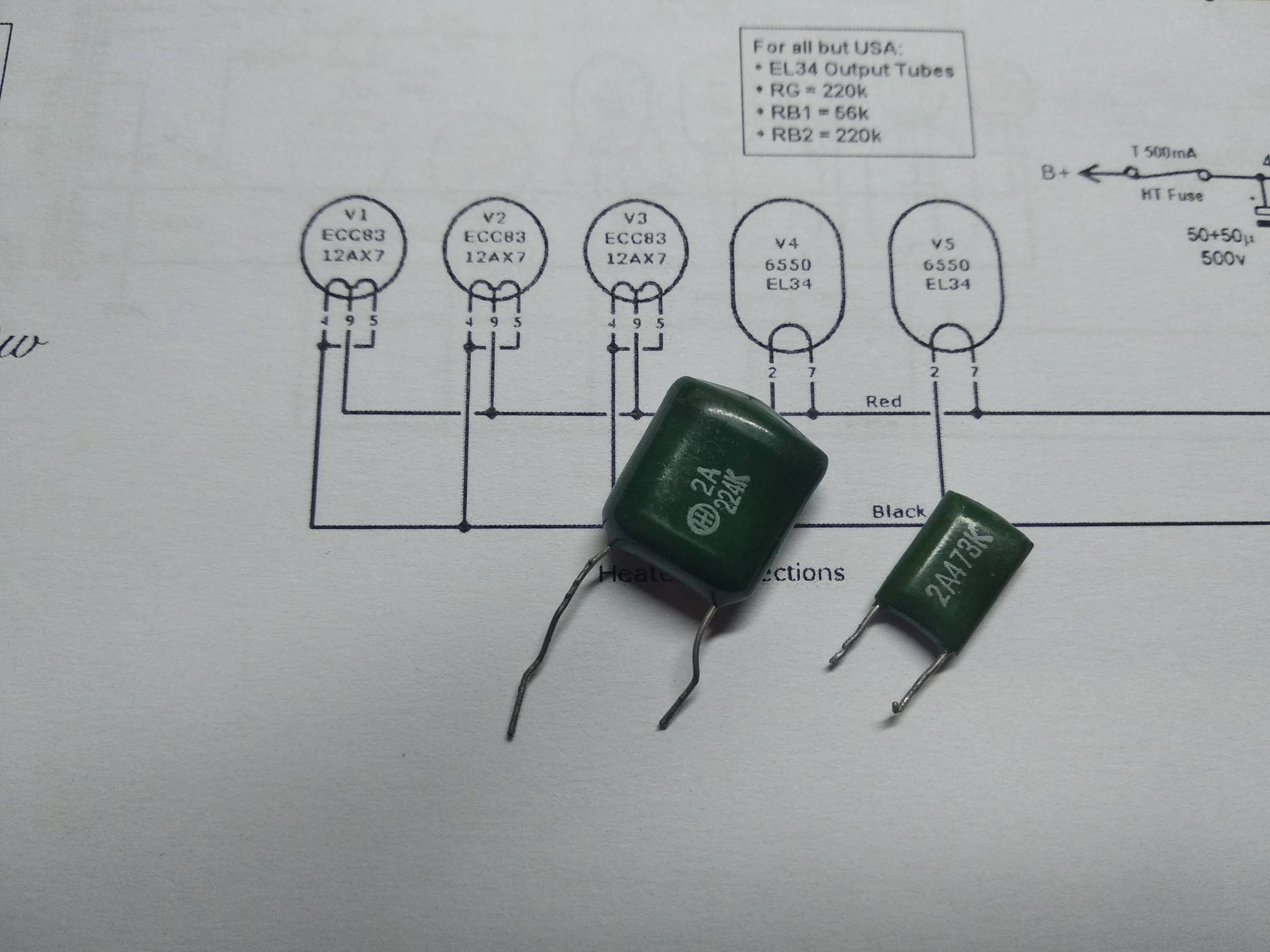

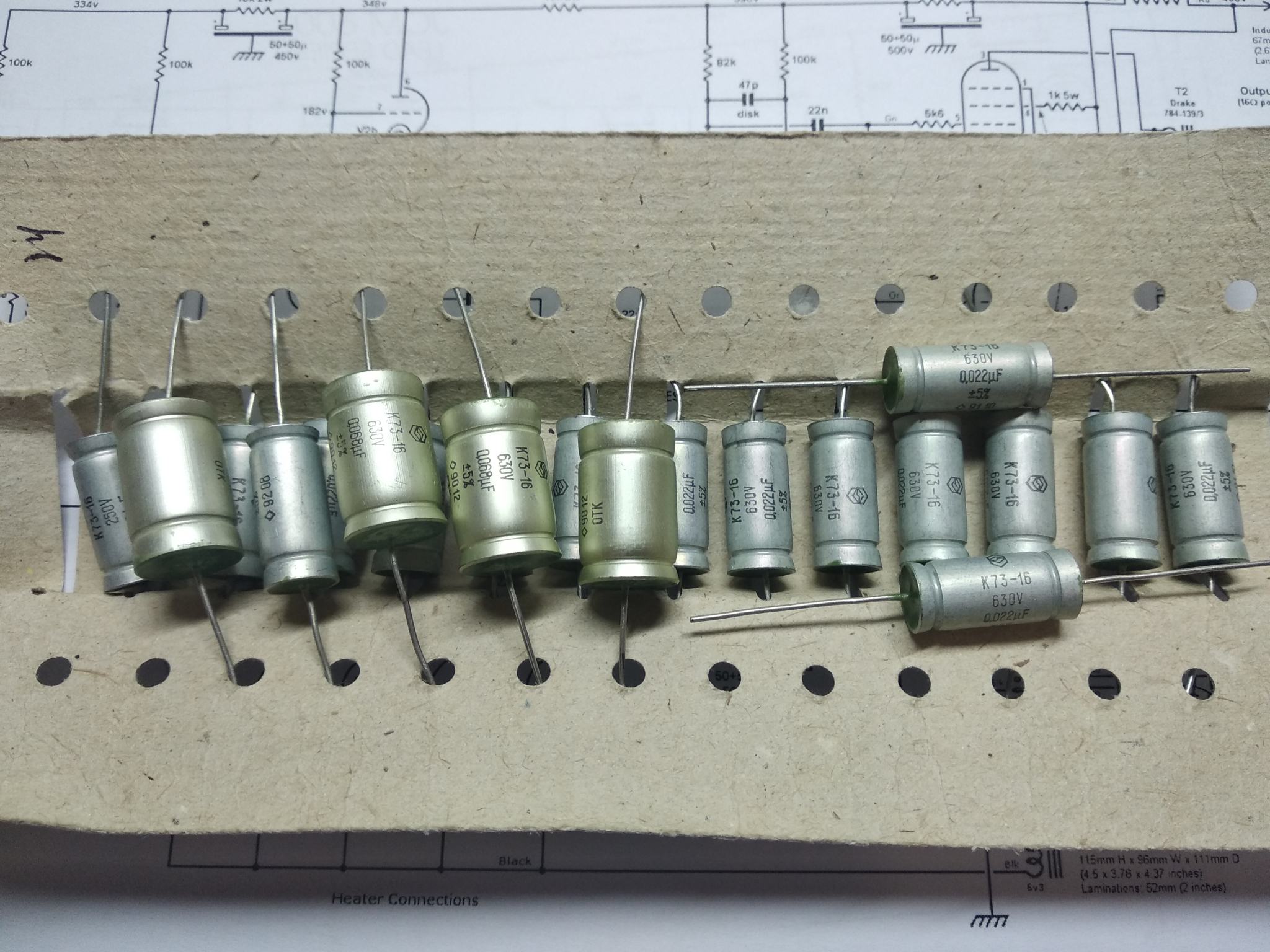

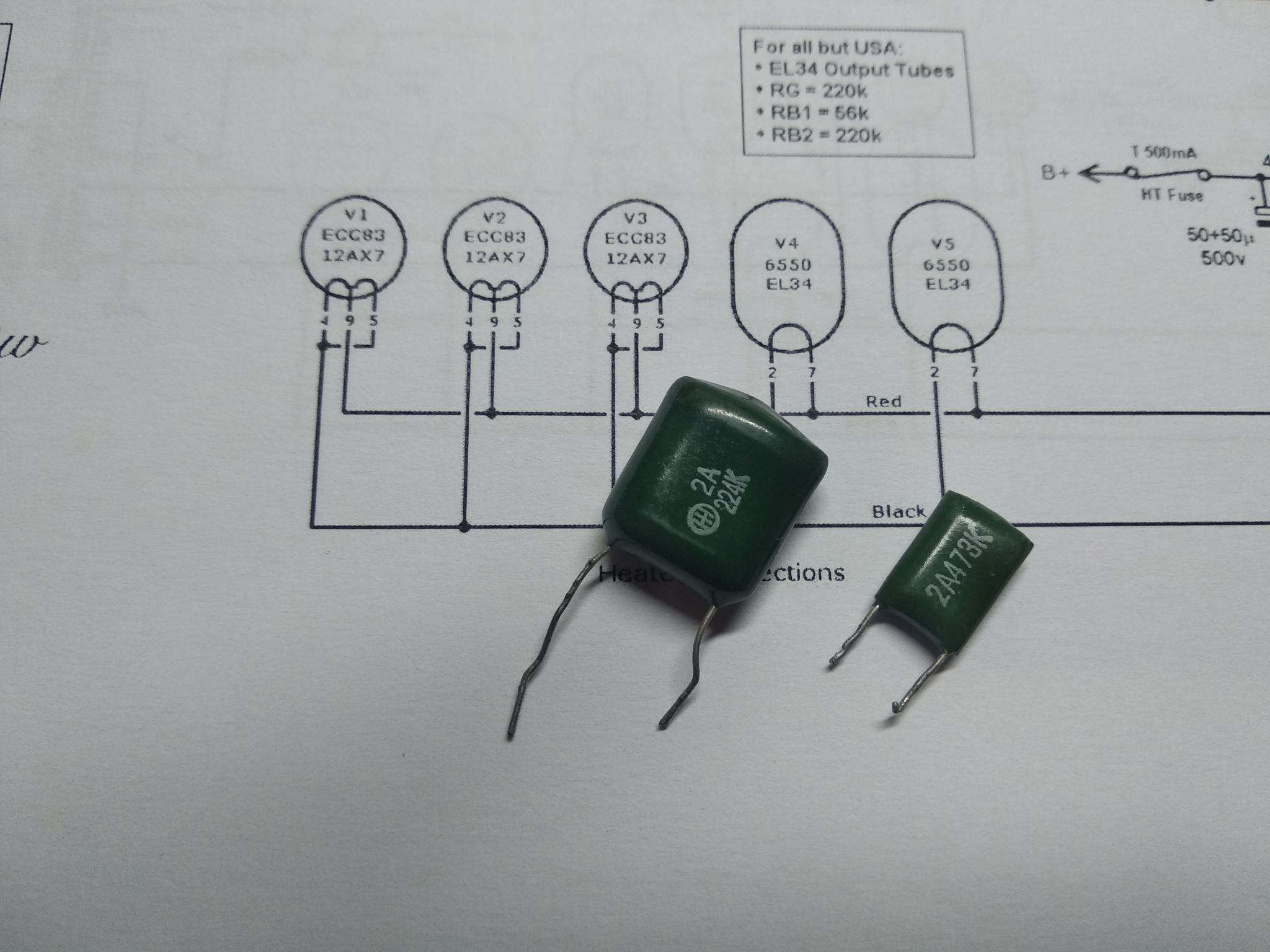

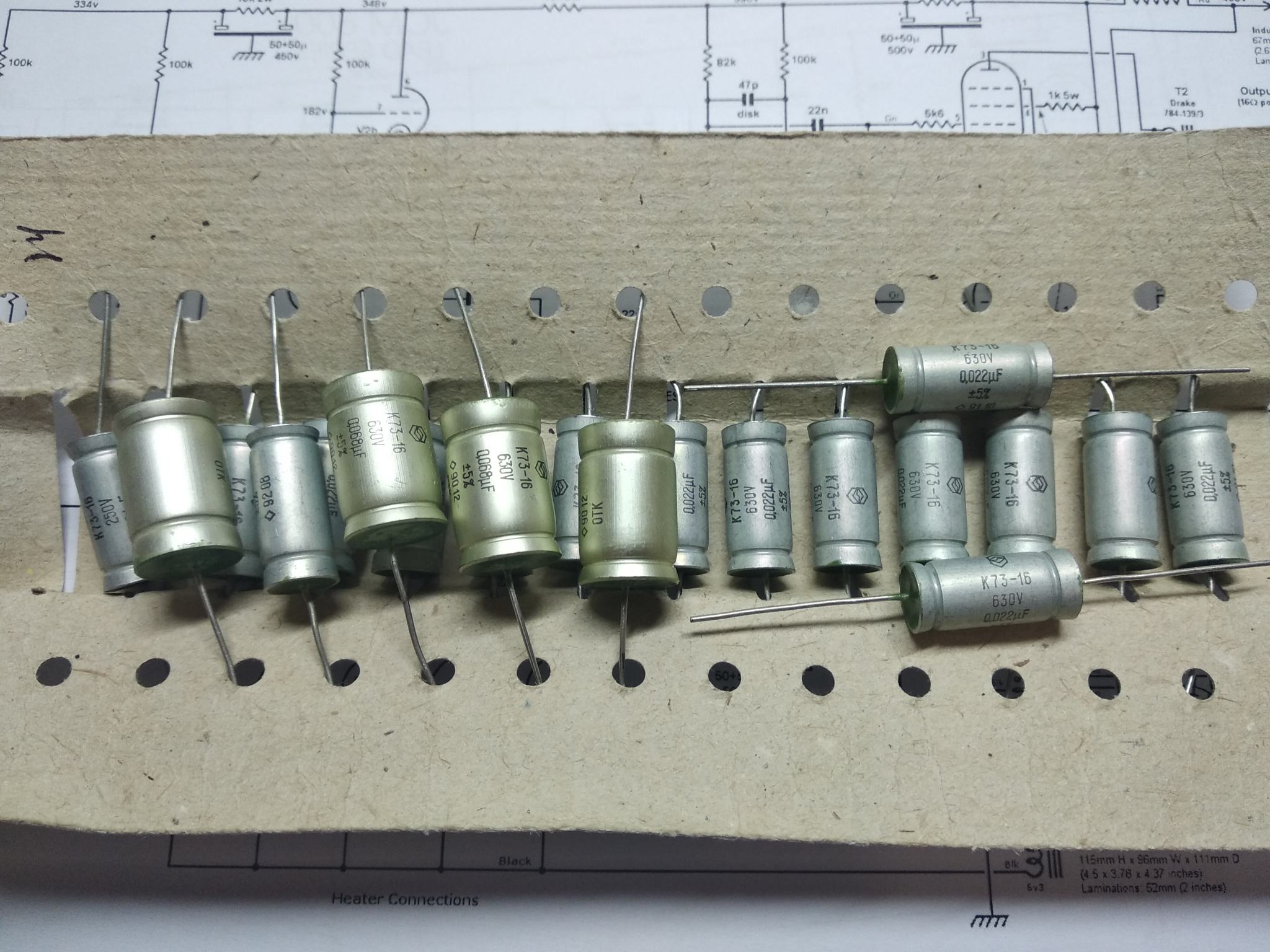

Вот, накидал Лейку печатной платы для преампа JCM800 с переключением каналов на реле. Плату разводил под обычные плёночные зелёные орбиты и подобные красные металоплёночные кондеры в звуке. Разводил под конкретно свои размеры и расстояния между регуляторами, так как уже
давно лежит комплект лицевух с лазерной гравировкой под этот усилитель. Все правильно нарисовал ?

Реально , в упор не вижу ....

... и добавил:

Вообще, делать на реле переключение входов LOW&HI затея мне не очень понятная.
Ведь, как я всё опять не правильно понял -  эти два входа предназначены были изначально для подключения инструмента с разным выхлопом. Не?
Есть же тут схемы с модами адекватными, Spero_In_Inteligo делал, и даже я повторял.
Полноценные два канала, с раздельными регулировками. Работает, звучит - изумительно  .
Хотя.... Если лицевые панели уже готовы...

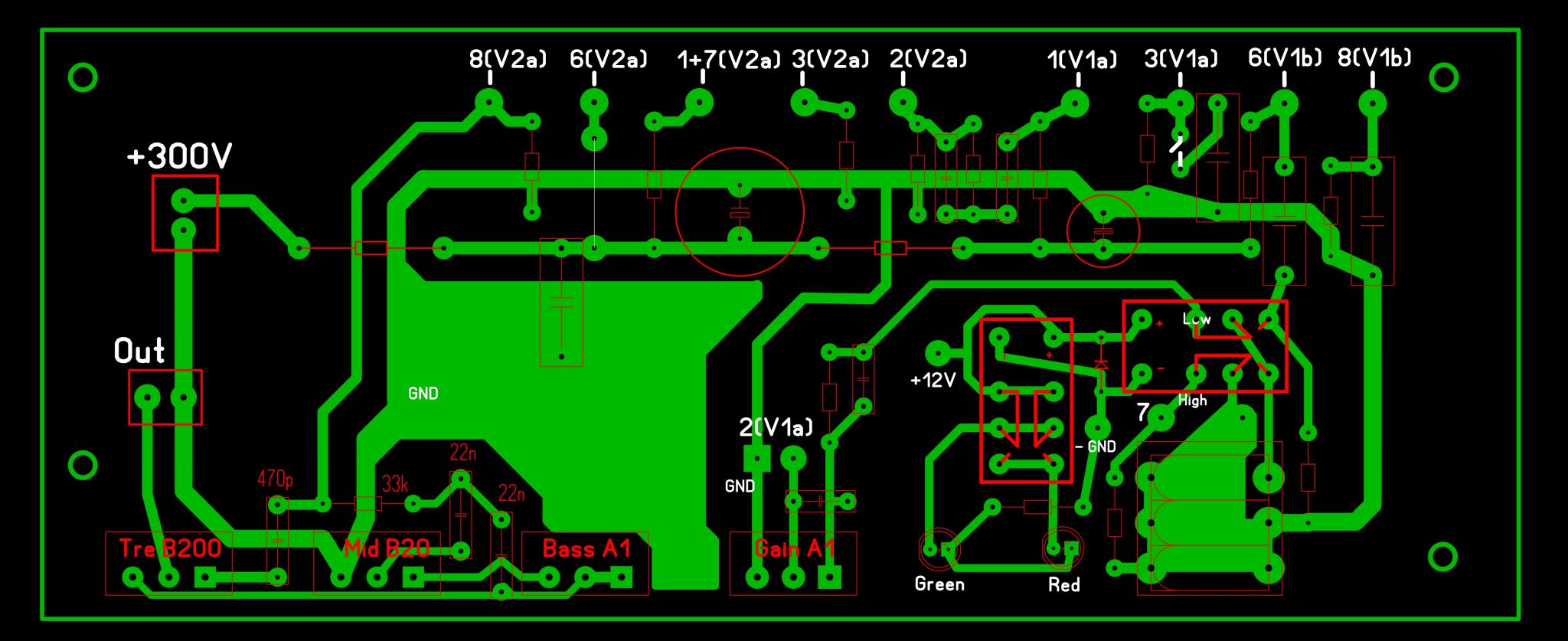

Вот, накидал Лейку печатной платы для преампа JCM800 с переключением каналов на реле.  Все правильно нарисовал ?

У тебя на плате слишком большие индуктивности по земле. Разъем 300 В перенеси на правую сторону от конденсатора. Поставь его рядом с конденсатором.

... и добавил:

Вообще, делать на реле переключение входов LOW&HI затея мне не очень понятная.
Ведь, как я всё опять не правильно понял -  эти два входа предназначены были изначально для подключения инструмента с разным выхлопом. Не?
Есть же тут схемы с модами адекватными, Spero_In_Inteligo делал, и даже я повторял.
Полноценные два канала, с раздельными регулировками. Работает, звучит - изумительно  .
Хотя.... Если лицевые панели уже готовы...

Поделитесь плз схемами рабочими если вам не сложно , или скиньте ссылку на эту тему автора, с раскачанным Маршалом. Помню , кажется когда-то давно видел тут ,но уже не могу найти.  Очень хочется собрать что-то такого плана , типа Splawn или прокачанный Маршалл  только на полноценных 3-х лампах , и с полноценным переключением каналов на реле.
