гнездо 1 вообще убрать

да , потому как вероятность подключения в параллель второго каба ничтожно мала

судя по тому что это гнездо размыкает ООС, оно и задумывалось вряд ли для подключения второго каба. хз, может у создателя тумблера не нашлось подшкафом, а гнезд лишних было много

это понятно)) Тогда вместо второго гнезда надо тумблер поставить, на размыкание , чтоб отверстие не пропадало!

И ещё - крайне непонятна настоятельная рекомендация включать этот джек в свободное гнездо. Усилитель с ОС работает нестабильно?

Если честно, я покачто вообще потц presence не услышал.  Сейчас разберусь с  с выходом, потом с ним буду ковыряться. Значит делаю одно гнездо выхода припаяв зелёный провод к 4) ноге?

vovian, я чет недопонял - там всегда по умолчанию в левом гнезде воткнут пустой джек? а пробовал без него включать?

Единственный способ без размотки трансформатора - это измерением его коэффициента трансформации. Самый доступный (но опасный! при несоблюдении техники безопасности) вариант - отключить его от схемы и подать на анодные выводы напряжение из розетки. Заменив результат на вторичке, определяем Raa при 4, 8, 16 Ом нагрузки, и выбираем самый подходящий для нашего оконечника вариант.

Презенс работает. Спасибо.
Да фонит. Но уже намного меньше. Я бы сказал, что уже доволен результатом, но хочется все таки еще поработать над ним.
 Там 2 вида шумов.
1.  - это шумы  от заземления.  ( когда Гитара не подключена к усилителю), я дотрагиваюсь до корпуса усилителя часть шумов пропадает. Я бы сказал, что пропадают почти полностью. У меня дома розетки без заземления. Хочу попробовать завтра на репетиции.
2. - шум или даже не большой гул, который я могу проигнорировать.


... и добавил:

Может нужно еще какие нибудь провода с экраном сделать?.
Или на лампы крышки поставить. Я если замыкаю сетку (2 ногу) на первой лампе есс83 к корпусу, то все шумы пропадают.

И по поводу накала. На каких лампах его нужно поднять? и как это сделать?


... и добавил:

Подскажите какие замеры напряжений нужно снять с ламп есс83, чтобы узнать, хорошо ли они работают?
Я замерил напругу на лампах 6п3с, вот они:
Анод -  382 и 385
2 сетка 392 и 393
1 сетка  41  и 41
накал    6,6 и 6,6

А вот на лампах есс83 туфта какая то. Не знаю что мерить. Если подскажите буду рад. Спасибо.

Единственный способ без размотки трансформатора - это измерением его коэффициента трансформации. Самый доступный (но опасный! при несоблюдении техники безопасности) вариант - отключить его от схемы и подать на анодные выводы напряжение из розетки. Заменив результат на вторичке, определяем Raa при 4, 8, 16 Ом нагрузки, и выбираем самый подходящий для нашего оконечника вариант.

Ден, спасибо. А что такое Raa?

... и добавил:

 на фотке нету резисторов. надо на 8ю ногу каждой выходной лампы поставить точный резистор ровно 1 Ом, другой стороной эти резисторы на землю. потом на них замерить напряжение в милливольтах

А куда лучше другую сторону этого резистора поставить - оба на звезду или на корпус возле ламп?

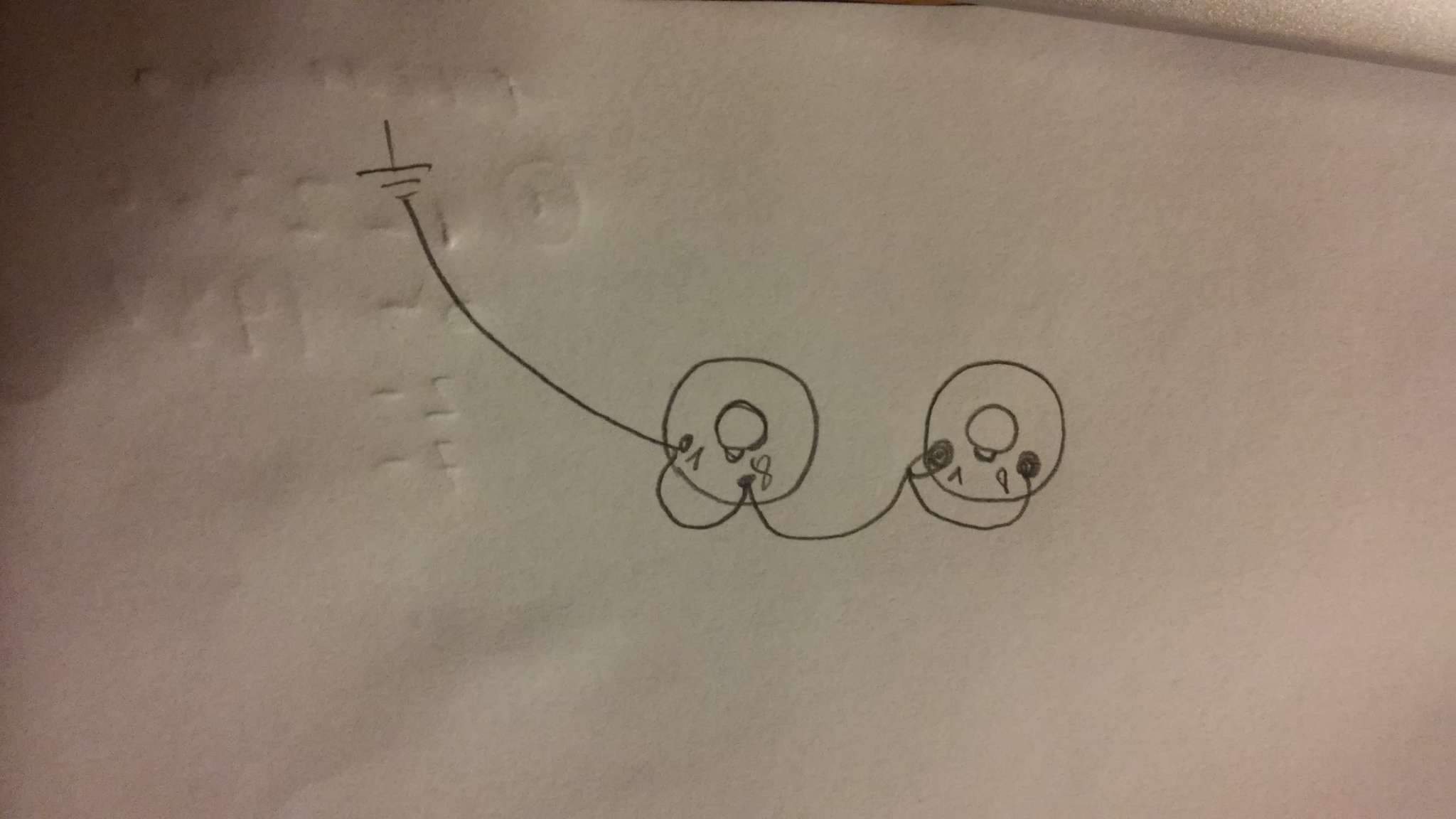

У меня соеденены 1 и 8 ноги обеих ламп одним проводом, который идет на звезду. Как на картинке.

... и добавил:

(на ногах 7 и 2 первых 3х каскадов должно быть 0 вольт.)

На первой и третьей  лампе 0
На второй лампе между 2 и 7 ногой 110 вольт (это после резистора что на панельке лампы). А между 2 и 6 - 277 вольт ( это как раз перед резистором который идет от  6 ноги (анода) к первой и седьмой ноге)

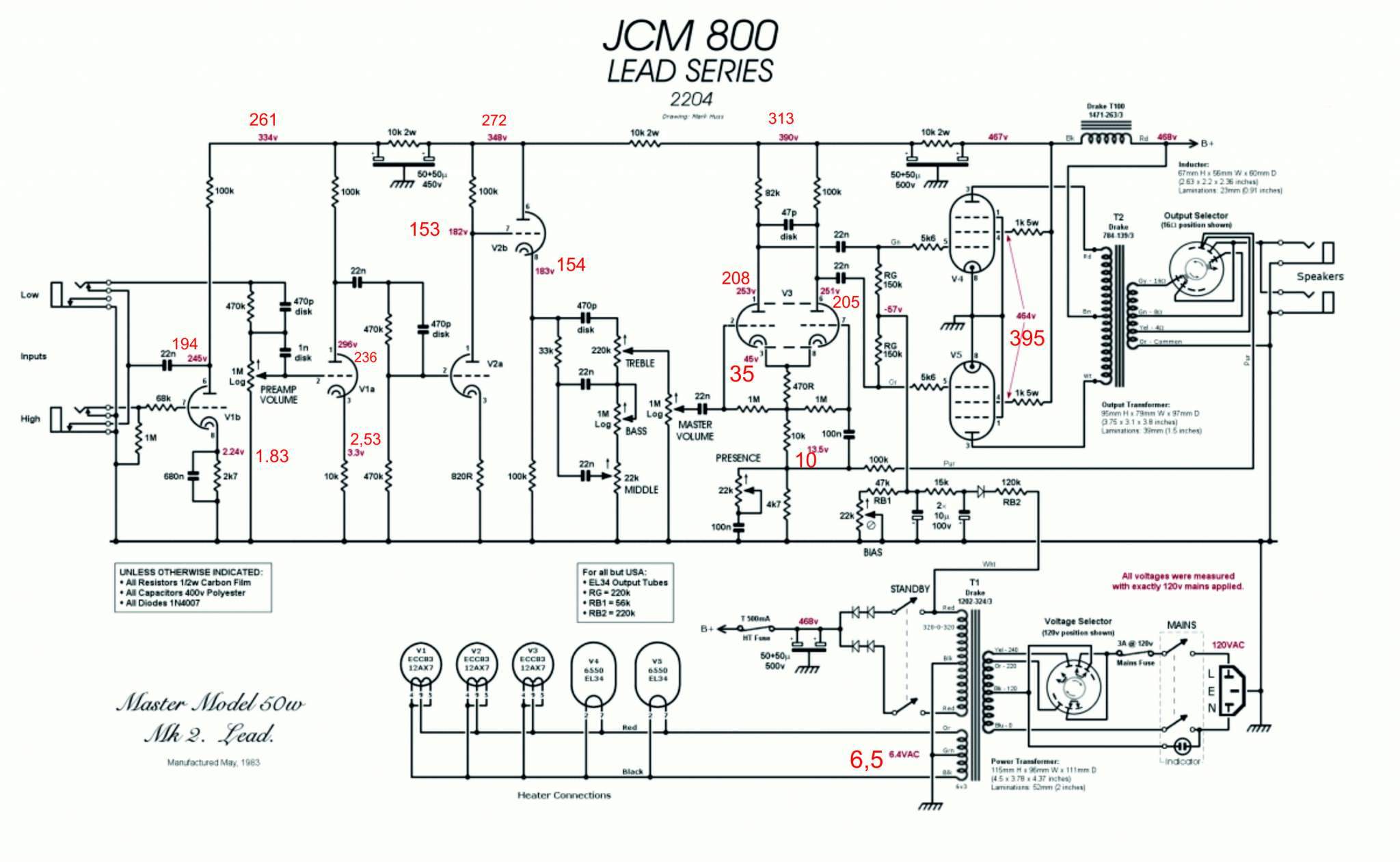

вот замеры.

... и добавил:



... и добавил:

так а можно резистор с 8 ноги на корпус рядом с лампой? Я могу его к болтику припаять, который держит панельку лампы. И надо ли будет его там оставить или это только, чтоб снять напряжение в мили вольтах?
