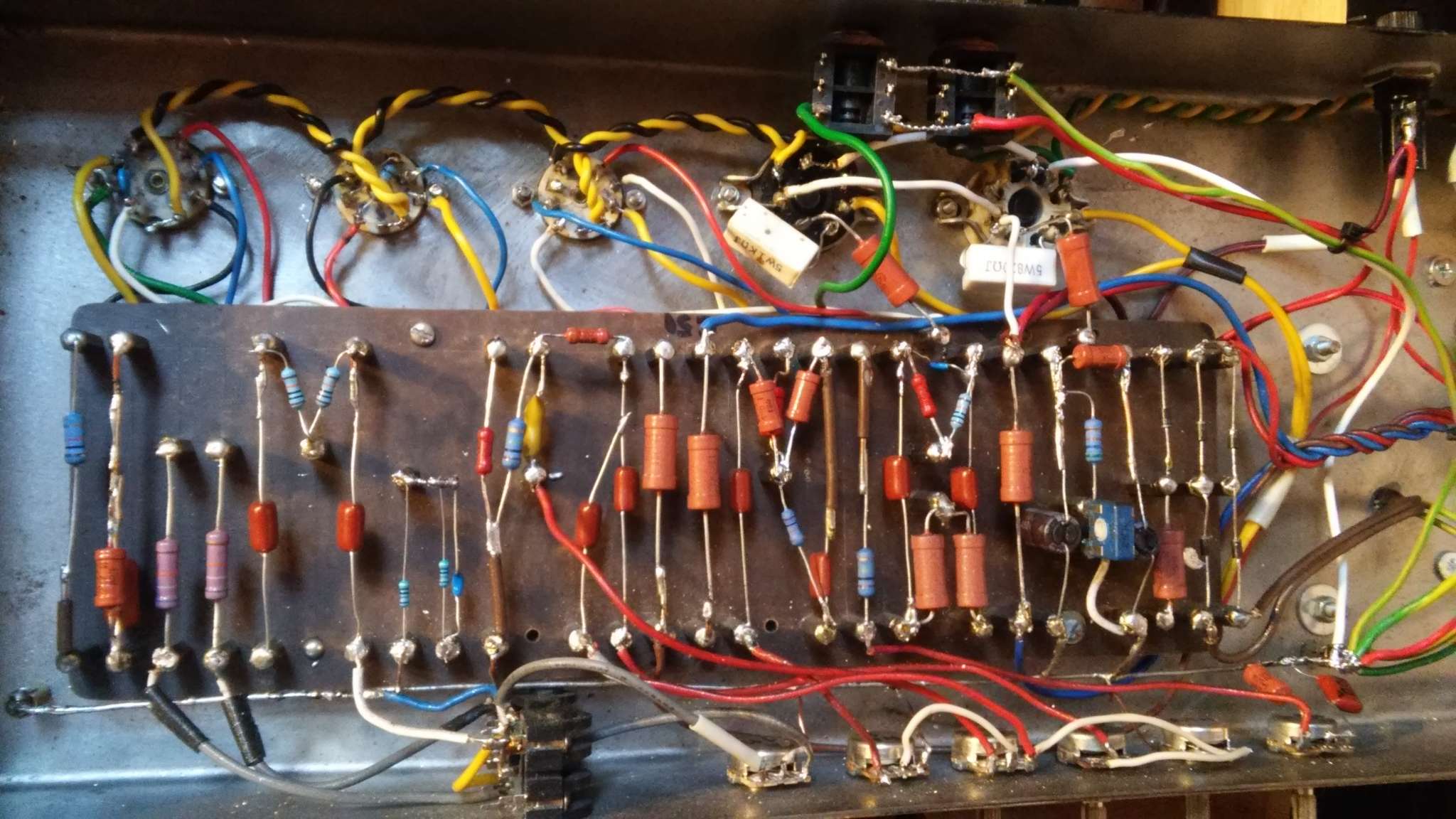

Ден2  Да, ты что имел в виду? а? (: Если ты имел в виду   белый 5вт кирпич и большой млт, то там от одного до другого довольно большое расстояние. Я МЛТ- шку поднял повыше от пяти ваттного. Но на фото выглядит, как будто они один прижат к другому.

Посмотри на фото от 8-ых ног идут 2 резистора. Я про них спрашивал.

Как раз белый кирпич и имел) насчет 1 омников - схематически нормально, но, блин, некрасиво) Но это я уже брюзжу. Если надежно, то оставляй так.

Я может и сделал бы покрасивее, но просто не знаю, какие провода можно в косичку крутить, а какие нельзя. Думаю потом приукрашу все да переделаю, сейчас главное все настроить, чтоб корректно работало.

... и добавил:

Спасибо всем за добрые советы. Звук усилка уже нереально нравиться. С тем что было, даже не сравнить.


Теперь хочу разобраться с Стандбэй, разрядкой кондеров и с накалом. Ну начну с стандбая и разрядки кондёров.

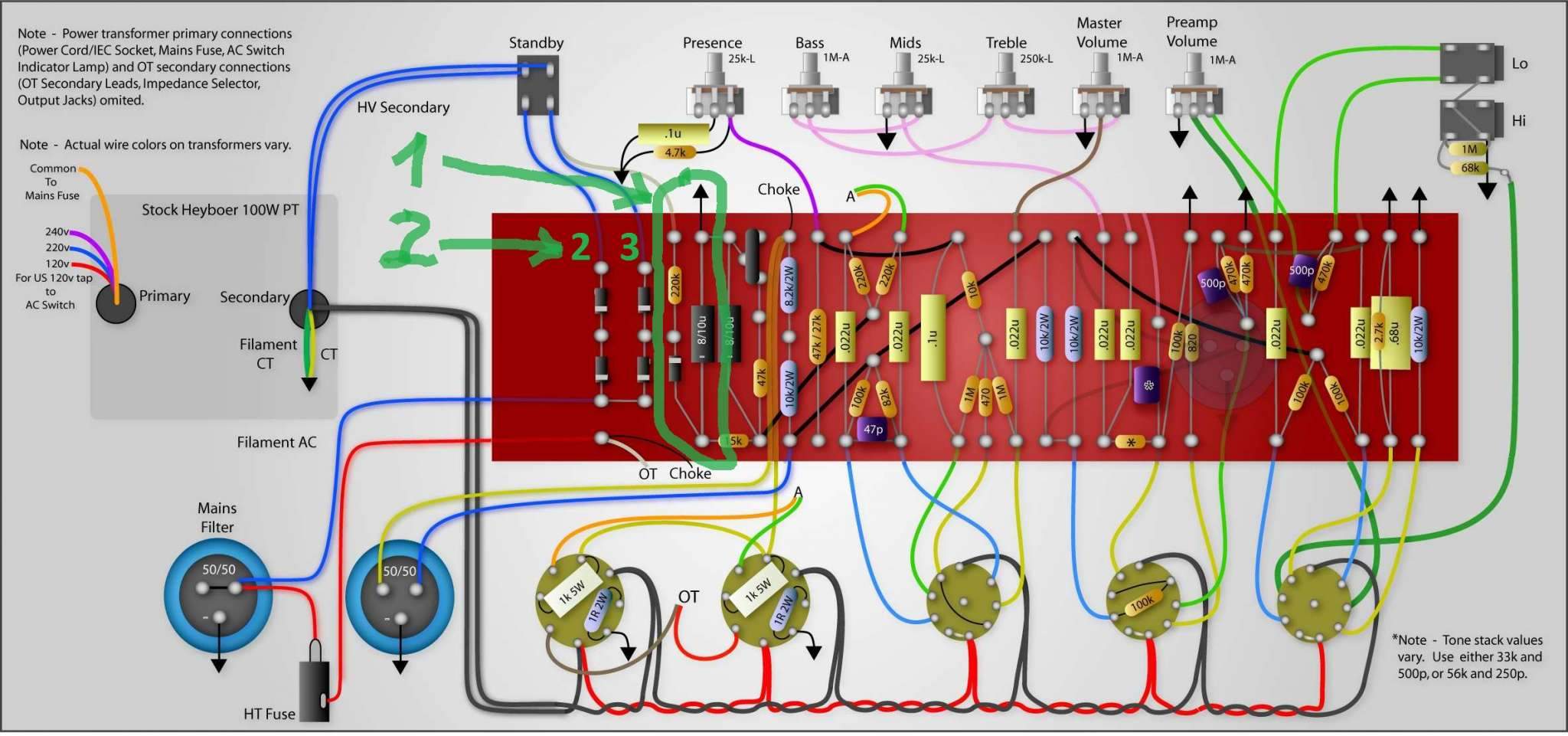

1. Ну и сразу хочу спросить, для чего нужна след цепь (которую я выделил на лэйауте)- там резистор на 220кО -диод- кондер - земля? На лэйке под номером 1.  Ни про этот ли резистор на 220 кО говорили, который разряжает конденсатор? Как мне кажеться к резистору 220 кО  ничего не подключено. Но могу ошибаться.

2. В точках 2 и3 на лэйке у меня идет напруга с транса по 300 вольт. Но ведь должно идти с переключателя  standbay.

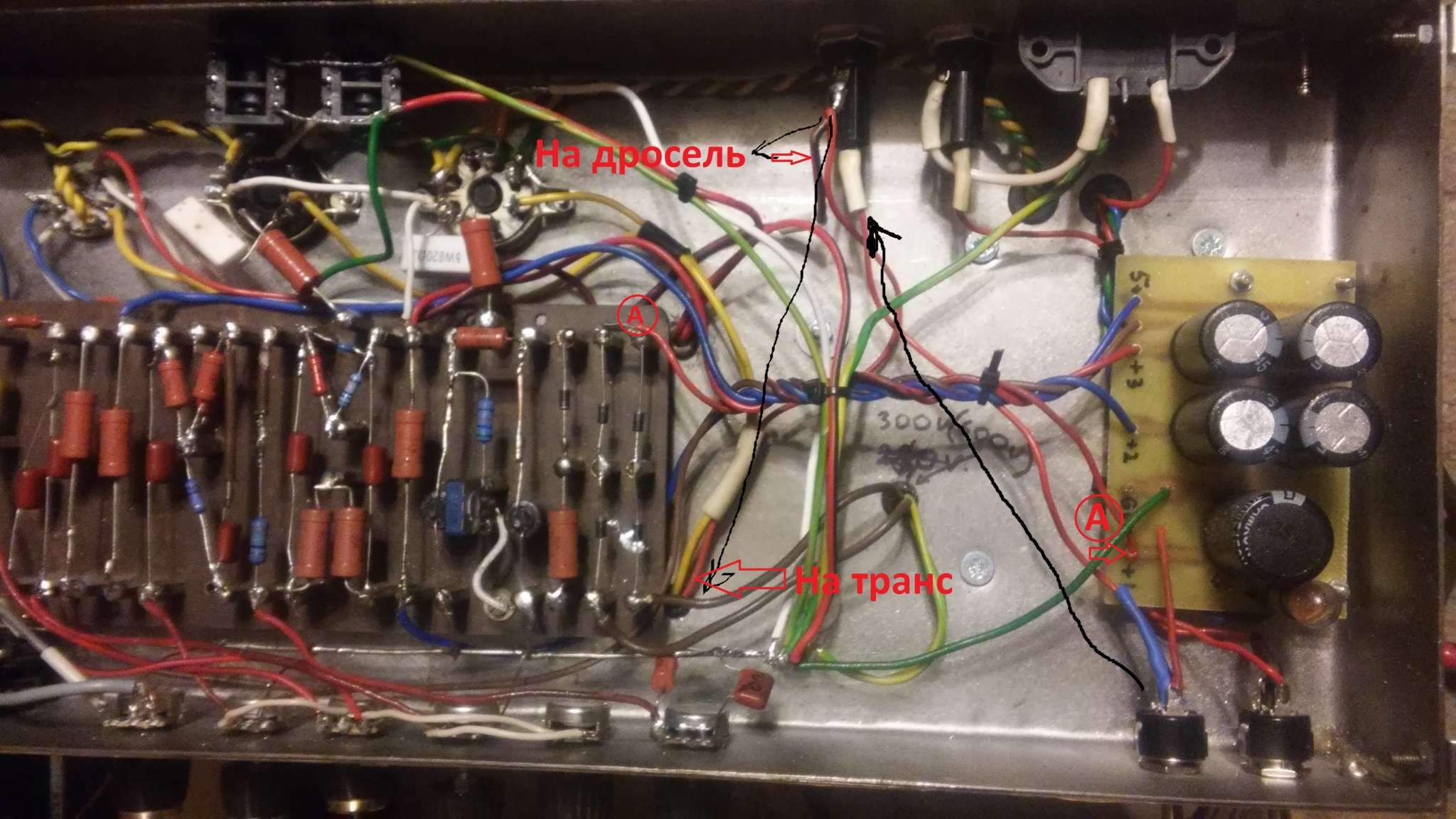

3. Далее смотрим фото. С переключателя стандбай у меня идёт (постоянки 400 вольт)  провод на предохранитель, а от него на центральный провод (первичной обмотки) выходного транса, а второй на дросель. Если станбайй выключен, то напряжение не поступает не на выходной трансформатор ни на дросель.
В Точках  (А) (А) у меня остается напруга после  выключения усилителя. Я замыкаю точку (А) возле диода  на корпус при помощи резистора, таким образом разряжаю резюки.

Как и что сделать, чтоб разряжались бы кондёры.

vovian, вот нарисовал как сделать поднятие накала, которое еще будет разряжать конденсаторы (чтобы разряжались те которые после стендбая, еще тумблер зашунтирован резистором)



основная проблема тут - найти вывод средней точки накала, который идет от транса. если накал звонится с землей, значит такой вывод должен быть (либо где-то тупо накал соединен с зелмей). надо короче найти точку в которой накал соединяется с землей и оборвать этот контакт, затем если это окажется вывод средней точки то сразу подключить его на поднятие, а если не средней точки, то сделать искусственную среднюю точку.

... и добавил:

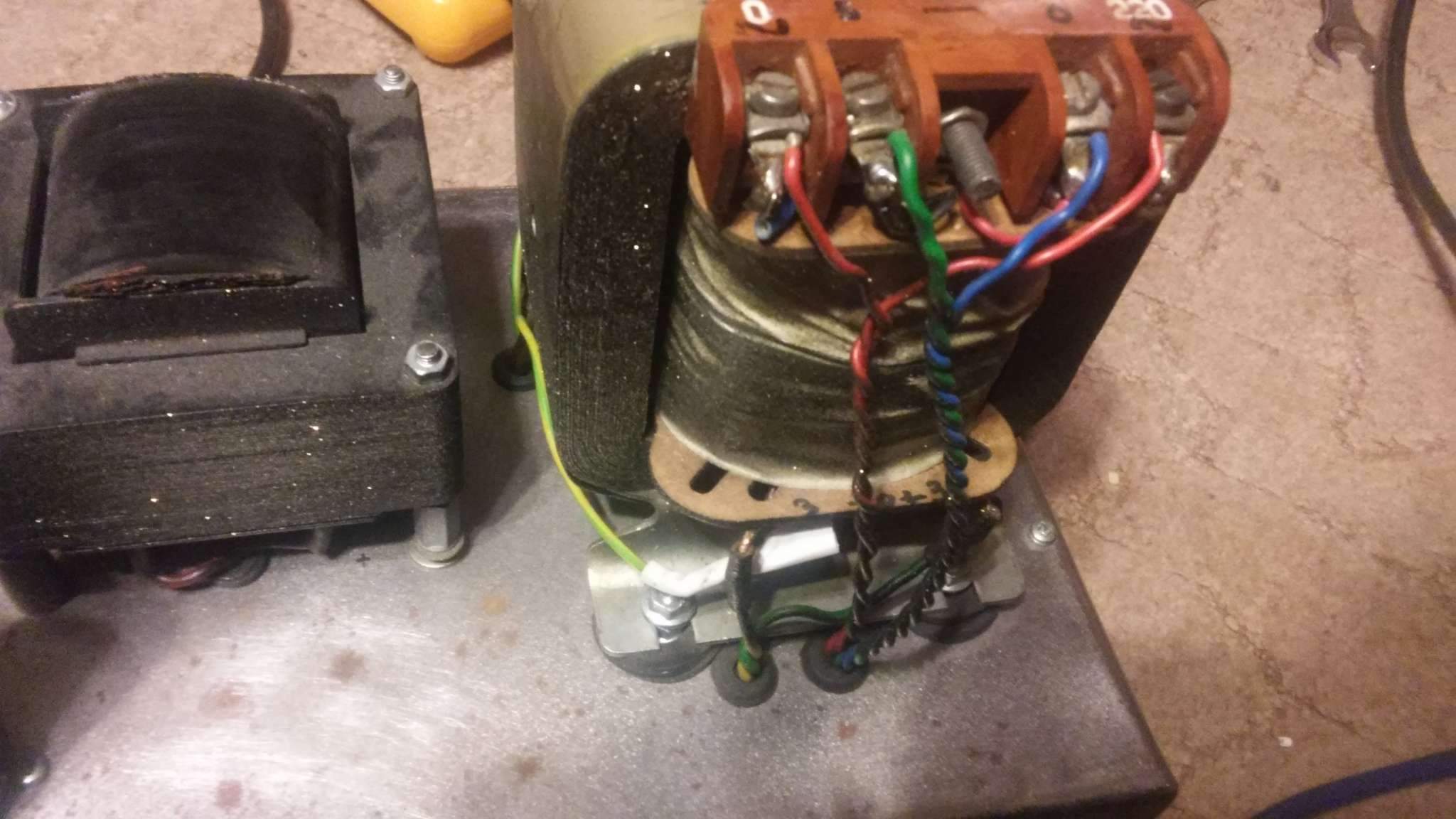

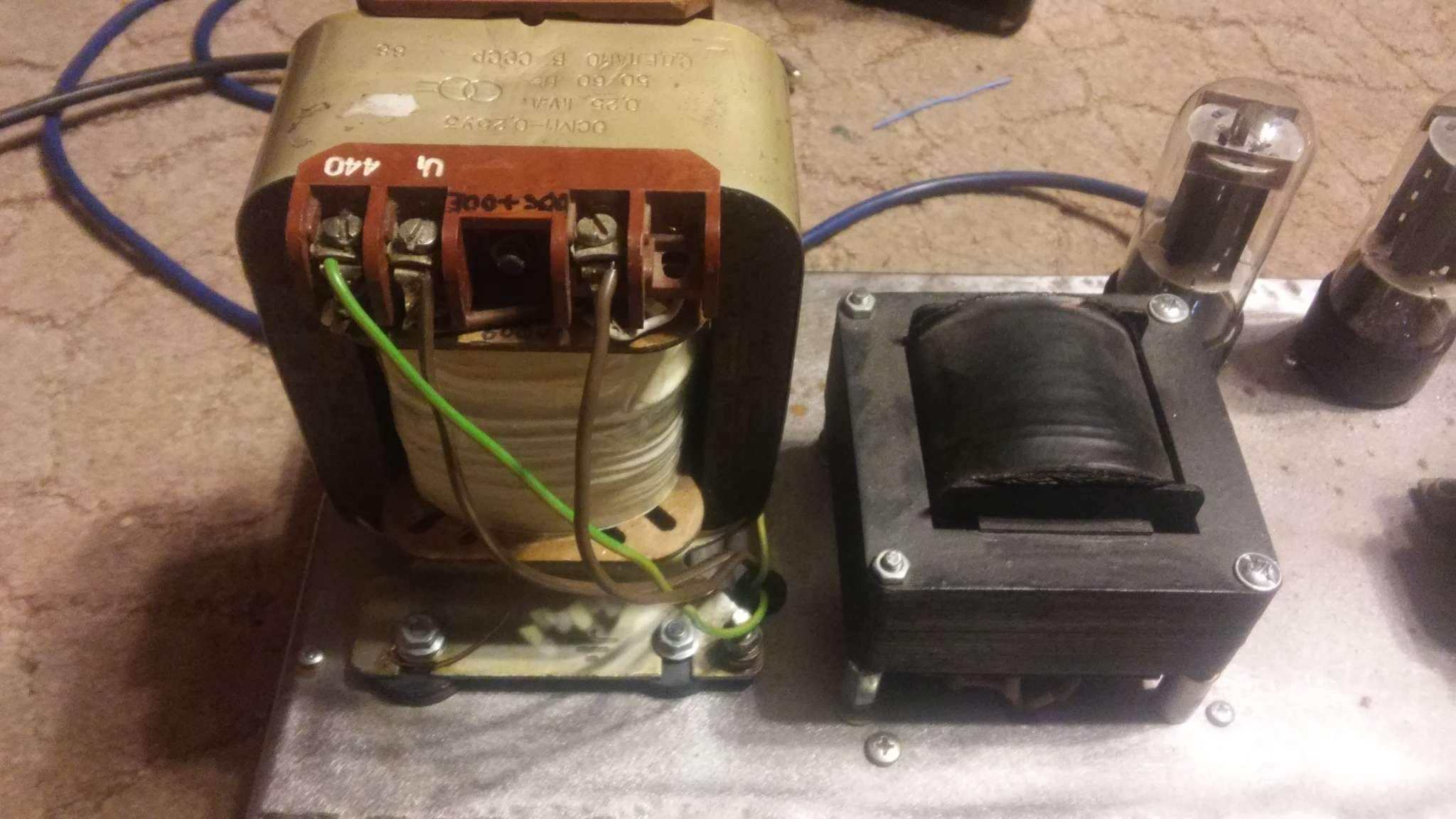

вот я вижу на фотке из дырки вместе с двумя коричневыми провдоами анодной обмотки идет желто-зеленый провод - это возможно средняя точка анодной обмотки (а может и нет хз), еще из дырки справа вверху два красных провода - это видимо первичка транса (сеть), а еще зеленый и синий провода свитые - это что? левее вижу два накальных провода. есть ли еще провода от транса?

... и добавил:

возможно средняя точка накальной обмотки где-то неизвестно где возле транса или даже внутри него соединена со средней точкой анодной обмотки - тогда поднятие организовать не получится, но если фон не беспокоит совсем, то и пофиг собственно.

... и добавил:

не могу разглядеть - из дырки с двумя коричневыми проводами анодными идет один желто-зеленый провод, или их там два?

... и добавил:

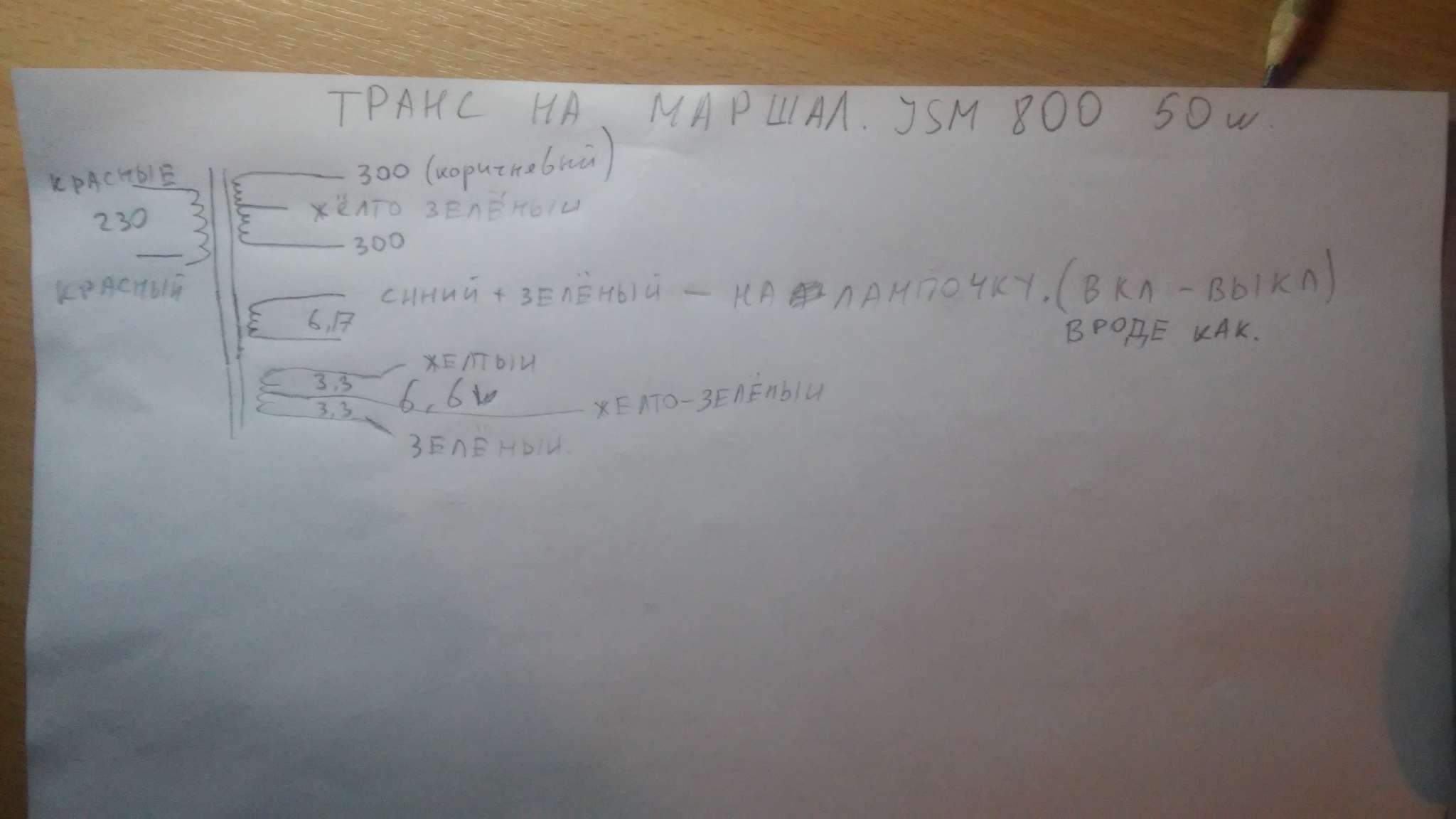

судя по одной из прошлых фоток, их там два желто-зеленых провода (если это не обман зрения ). надо их по очереди отпаять и померить сопротивление от них до любой накальной ноги лампы. но может оказаться что они оба средняя точка анодной.

... и добавил:

ну и еще напряжение в милливольтах на катодах выходных ламп померь, раз уж 1ом резисторы приделаны, тогда можно будет посчитать рассеиваемую мощность и подстроить смещение

Поднятие накала - это не увеличение напряжения на подогревателе, там так и остается 6,3в. Это поднятие потенциала относительно массы. Грубо говоря, если ты замеряешь вольтметром на выводах лампы, там будет 6,3в переменного. А если замерить относительно корпуса на любой из ног, то будет +50в постоянного.

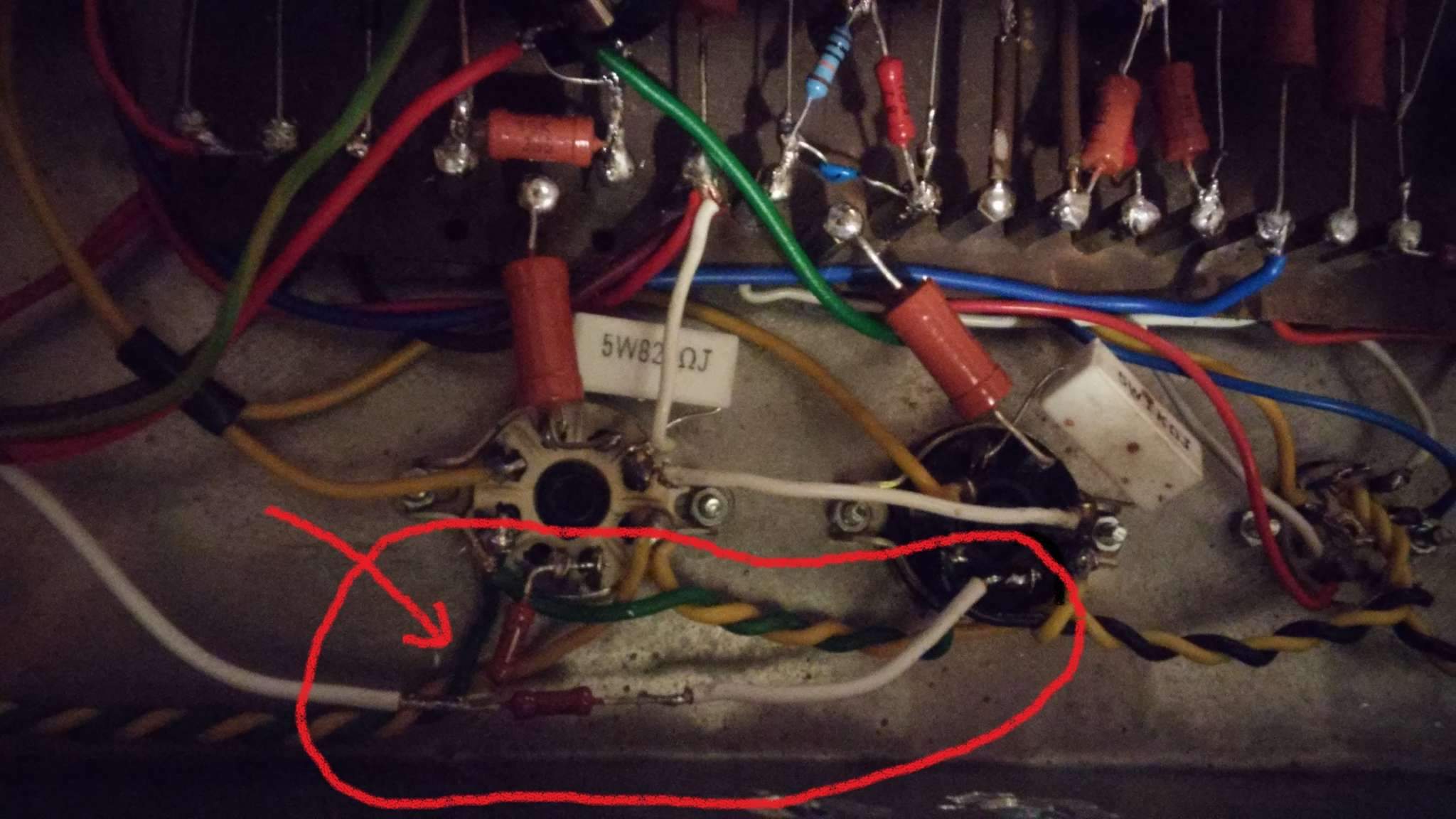

Блин, сеасибо. Пойду сделаю.  У меня с другой стороны монтажной платы освободились  4 ножки (это там где стояли два "антизвонных" резистора.  Может мне на них сделать эту цепь подъёма накала? Но тогда опять лишние провода и довольно длинные. Если там сделать, не повлияет ли это на звук? Или всё такии лучше прям на месте всё закрепить? Конечно на бывших ножках от антизвонов было б удобнее. Если буду делать на антизвонах, можно ли будет провода между собой скрутить?

... и добавил:

Антизвоны- это те фиолетовые. Там сейчас пусто. Можно ли там сделать поднятие накала?

Ну вот сделал как нарисовано. Но  не с первого раза. Решил покрасивее сделать, позасовывал некоторые провода под шину, некоторые укоротил (прибрался короче). Включаю - гудит.  Все повытаскивал назад..... короче теперь более менее.

Накал сделал и резюк на тумблер тоже. Кондёры красиво разряжаются после выключения. Ден и Akl спасибо (плюсы).


 Но я  заметил что лучит мой транс. В разных позах усилителя по отношению к динамику  гул, то усиливается, то уменьшается. Может и из - за этого он и гудел, когда я прибрался в подвале). Когда все сделаю приберусь еще раз. Тем более сегодня в розетке 238 было.

Замерил падение напряжения на резисторах 1 ом (от 8 ноги ламп на землю). На первой лампе (выходного каскада) 36 мВольт а на второй 28. (PS на второй лампе 5 ватный резистор на 820 ом на первой как и пологается 1кО)

Резисторы одноомные  довольно точные поставил.

При смене ламп местами напряжение меняется тоже.

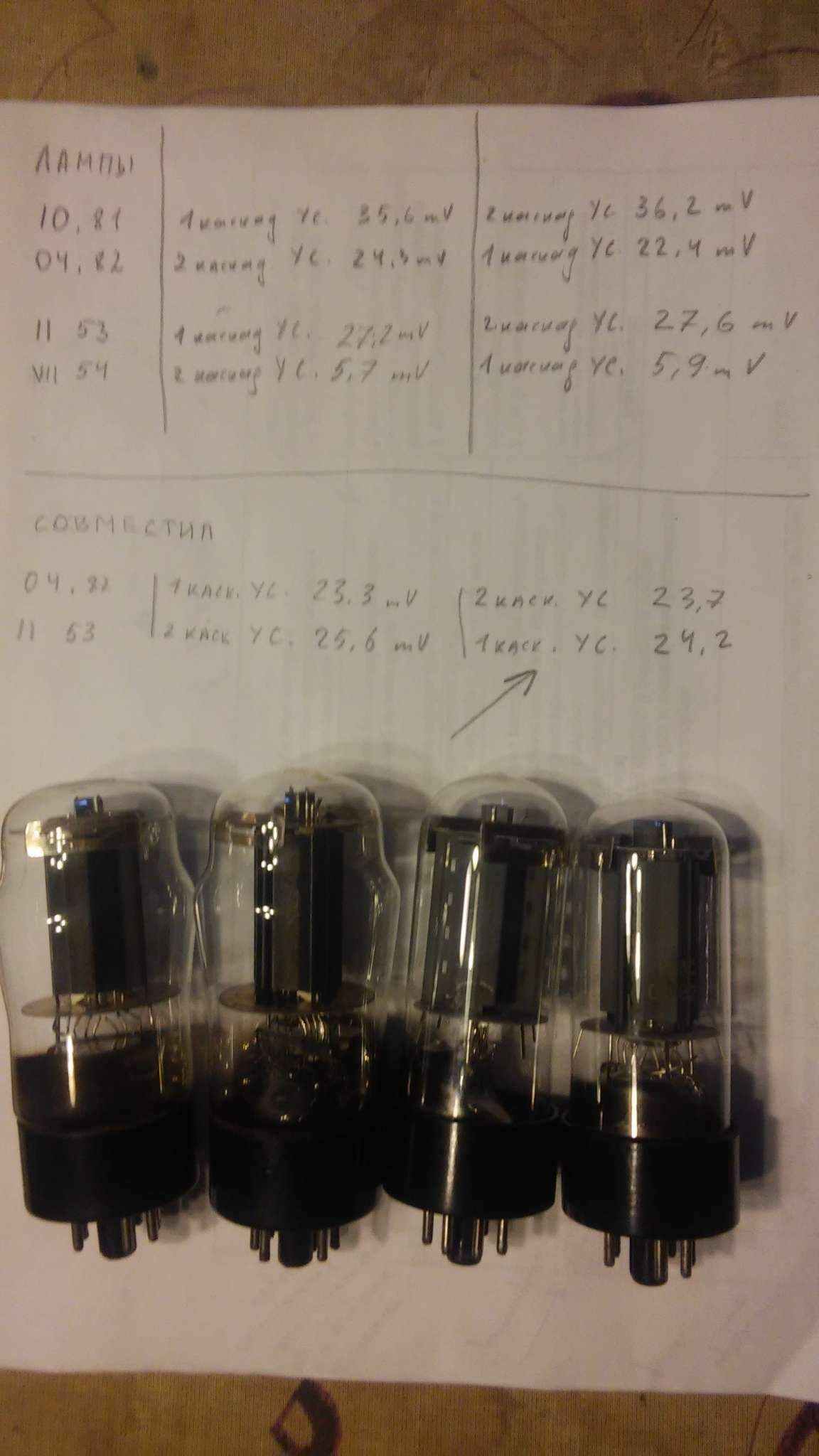

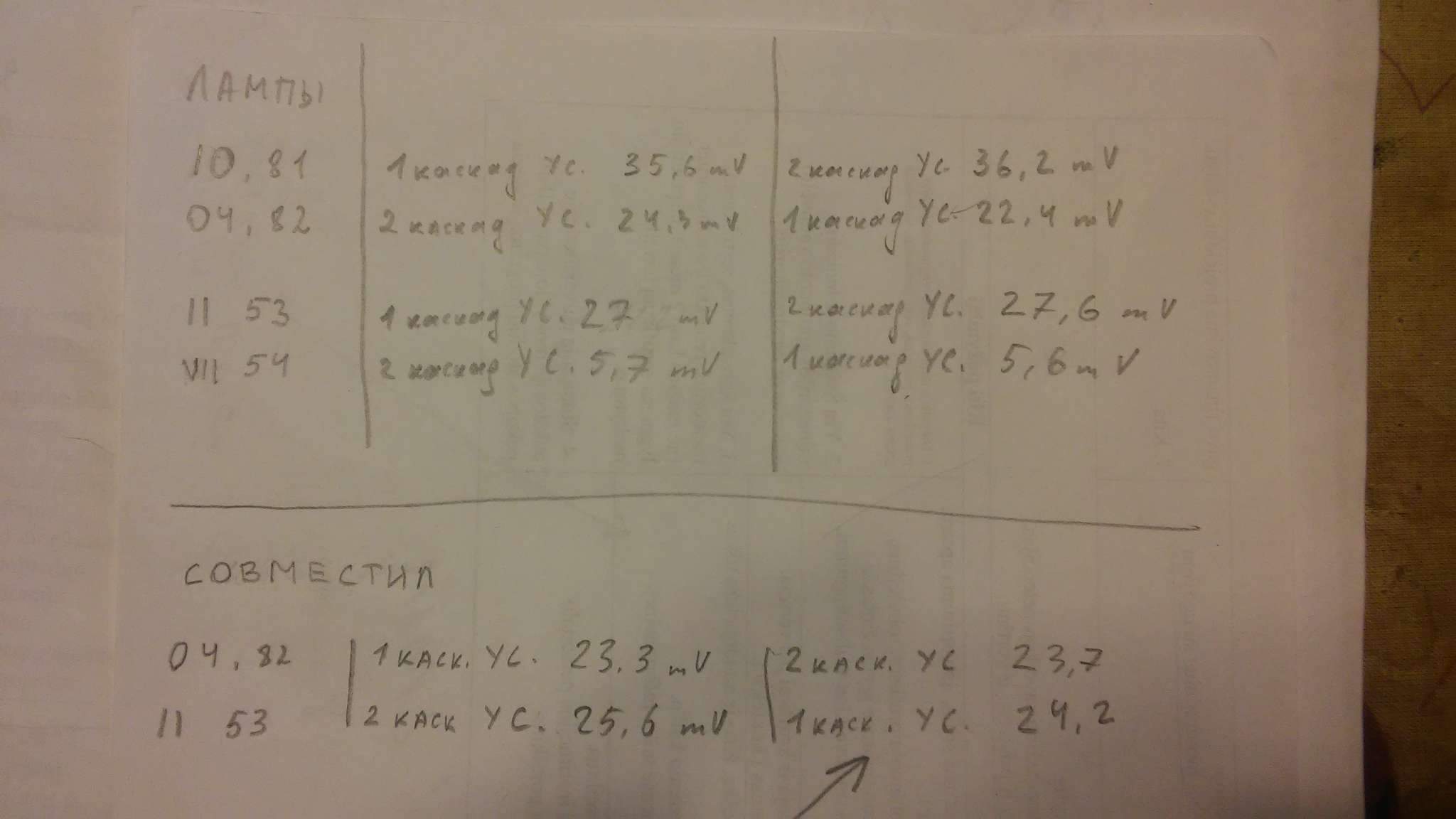

Но! Мне вместе с усилителем отдали ещё 2 лампы 6п3с (1953 и 1954 годов они такие как груша). Я проверил их тоже и вписал в таблицу.  Я менял каждую лампу местами и заметил что одна и та же лампа во втором каскаде (последний каскад) всегда показывала большее падение напряжения чем в первом каскаде. Но в итоге я нашёл золотую середину. Я взял одну лампу 1953 года а вторую 1982 ну и получилось примерно одинаково 23,7мВ и 24,2 мВ. В таблице этот вариант самый последний.

... и добавил:

На одной лампе падение напряжения 5 мили вольт. Что это значит? Может то что она уже того.... устала, или отжила своё?
