Автор Тема: Slodano SLO-0.25W  (Прочитано 12380 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн gunner

  • Частый посетитель
  • **
  • Сообщений: 129
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #30 : Января 14, 2017, 19:00:55 »
А что там стыковать?? Драйвер фирна 82к-100к анод 2к2 катод, кондер с анода и через делитель на фирн. Делитель подобрать по вкусу, но чтобы на сетку фирна в любом случае шло не меньше 470к. Можно и 1М. В фирн завести ОС, тоже подобрать

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Slodano SLO-0.25W
« Ответ #31 : Января 14, 2017, 19:25:32 »
Если на макетке, то можно и без драйвера попробовать - раскачки от преда должно хватить.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89904
  • Репутация: +9866/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Slodano SLO-0.25W
« Ответ #32 : Января 14, 2017, 19:34:02 »
akl, Ну это по сути не Мастер, а канальная громкость, ибо после ТБ. И поведение соответствующее. А делитель сделан для того чтобы не шибко грузить чувствительные 84-ки. Т.е. есть запас.

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #33 : Января 14, 2017, 19:35:43 »
Цитата: gunner от Января 14, 2017, 19:00:55
В фирн завести ОС, тоже подобрать
Насколько я помню, в ФИРН обратная связь не заводится, нужно охватывать перед фирном, или я ошибаюсь?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89904
  • Репутация: +9866/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Slodano SLO-0.25W
« Ответ #34 : Января 14, 2017, 19:36:30 »
Евгений Медведев, Да, работать будет. Но вот вопрос КАК? Можно и ФИРН, можно и без ООС. Пока не попробуешь, не поймешь подходит такой вариант или нет. Я бы оставил еще место под доп лампу. Не помешает если не подойдет.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Slodano SLO-0.25W
« Ответ #35 : Января 14, 2017, 19:38:52 »
Цитата: Евгений Медведев от Января 14, 2017, 19:35:43
Насколько я помню, в ФИРН обратная связь не заводится, нужно охватывать перед фирном, или я ошибаюсь?
Заводится через конденсатор на сетку

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #36 : Января 14, 2017, 21:49:57 »

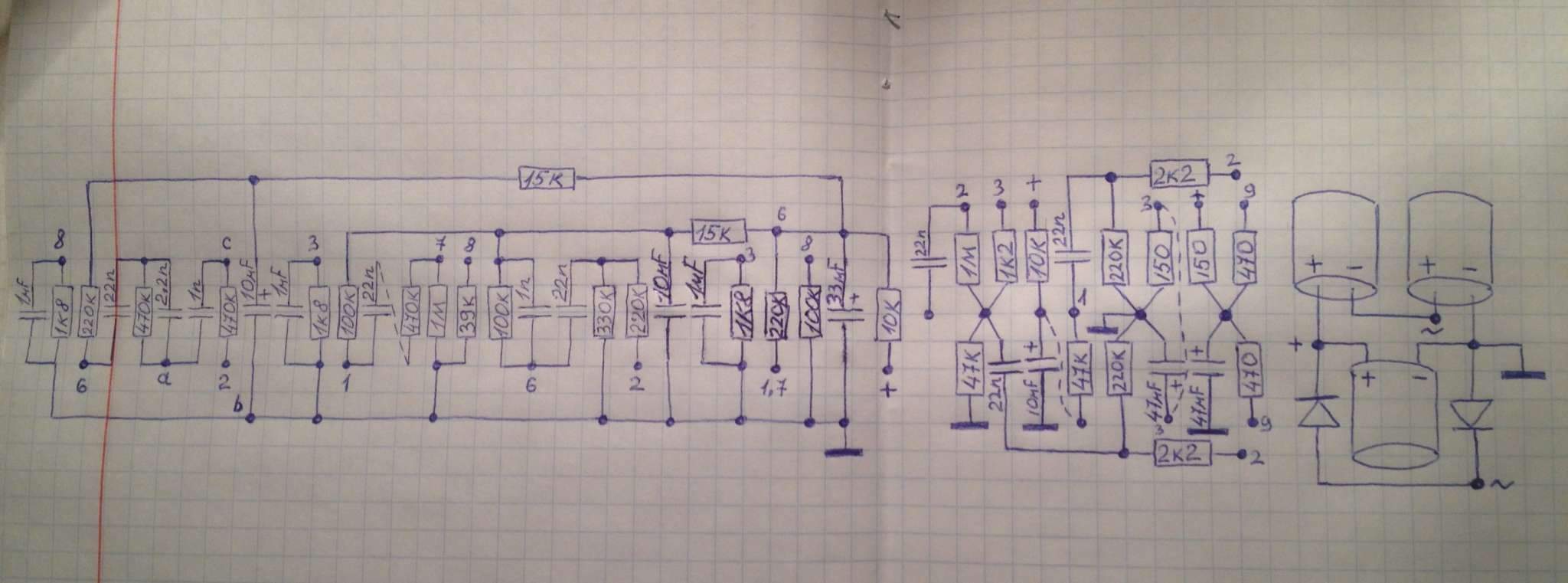

Набросал на бумаге расположение деталек на туррет-борде. Темброблок будет выполнен навесным монтажом.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Slodano SLO-0.25W
« Ответ #37 : Января 14, 2017, 22:19:05 »
Цитата: Vitallka от Января 14, 2017, 19:38:52
Заводится через конденсатор на сетку
Надо понимать ещё некоторые нюансы: если мастер также стоит перед сеткой ФИРНа, то на малых значениях он будет шунтировать эту ООС и она не будет работать. Я придумал два решения этой проблемы, оба рабочие, хотя и не самые гибкие.

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #38 : Января 14, 2017, 22:23:51 »
Насколько я понял, это оно:

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Slodano SLO-0.25W
« Ответ #39 : Января 14, 2017, 22:25:13 »
Евгений Медведев, да

... и добавил:

Хотя это чуть устаревший вариант. Сейчас у меня несколько большая корректировка в ООС.

Оффлайн АС-ГЕРИНГА

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #40 : Января 14, 2017, 22:47:57 »
Евгений Медведев,  а если на выходе поставить 6ф3п. Мощности пентодной части хватает за глаза. У триодов Ку=75. Экономится место и балоны. Фазик есс-но длиннохвостый. Я так стыковал ЖСМ800. Работает норм. Тоже была задача сделать микродвухтакт. Единственно все режимы подкорректировать.
« Последнее редактирование: Января 14, 2017, 22:50:02 от АС-ГЕРИНГА »

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Slodano SLO-0.25W
« Ответ #41 : Января 14, 2017, 22:56:44 »

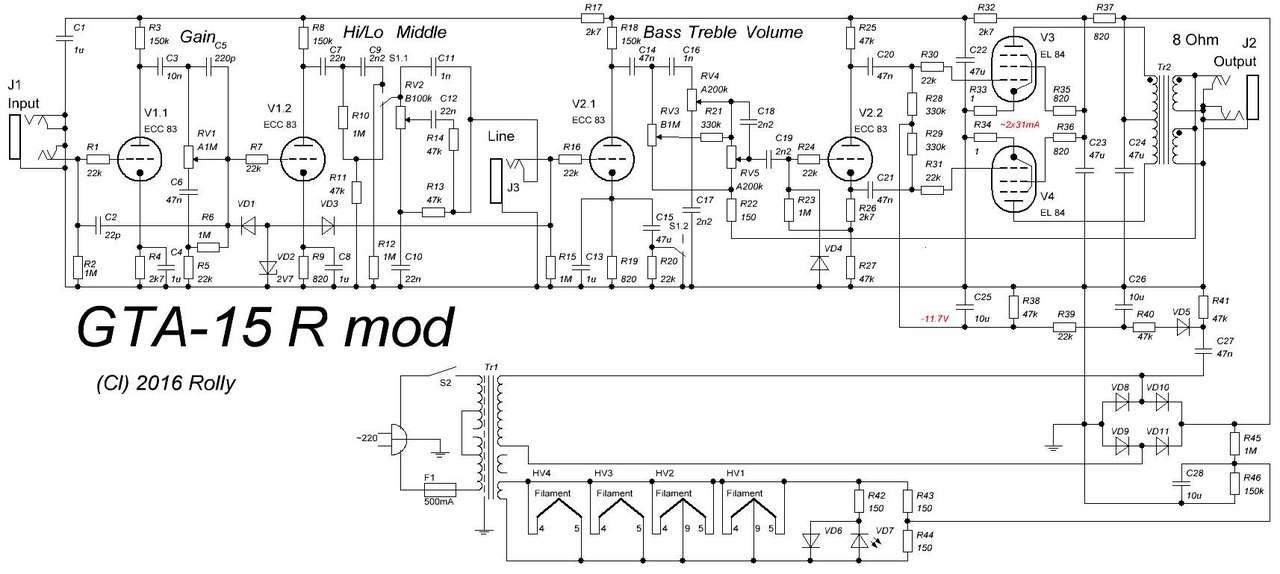

Евгений Медведев, вот что я использую сейчас

(нажмите чтобы показать/спрятать)

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Slodano SLO-0.25W
« Ответ #42 : Января 14, 2017, 23:03:48 »
Цитата: Rolly от Января 14, 2017, 22:19:05
Надо понимать ещё некоторые нюансы: если мастер также стоит перед сеткой ФИРНа, то на малых значениях он будет шунтировать эту ООС и она не будет работать. Я придумал два решения этой проблемы, оба рабочие, хотя и не самые гибкие.
В принципе, даже если мастер стоит, то есть решение попроще - надо будет просимулировать.

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8217
  • Репутация: +1832/-248
  • Мнение - не повод получить пулю сразу.
Re: Slodano SLO-0.25W
« Ответ #43 : Января 14, 2017, 23:06:49 »
Vitallka, я пробовал, на малой громкости (громкость акустики, например) вылезает "бу-бу" на резонансе.

... и добавил:

В этом моём решении такой проблемы нет.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Репутация: +105/-1
  • Антиум
Re: Slodano SLO-0.25W
« Ответ #44 : Января 14, 2017, 23:20:32 »
Короче, идея такая - тыц. Проиграш в усилении, конечно, есть и шумов может добавиться.
