Автор Тема: Slodano SLO-0.25W  (Прочитано 12338 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Slodano SLO-0.25W
« Ответ #90 : Февраля 05, 2017, 23:23:40 »
Я понял, спасибо.
Ну..., слава Богу!. Как Вы сами правильно заметили - мощность вторичной обмотки (по аноду) в любом случае (параллельно или последовательно) одинаковая - 20 Ватт! Однако, как правильно заметил AZG, эффективность (если хотите, в каком то смысле - КПД) мостового выпрямителя лучше, чем удвоителя напряжения.

Про "жужжание" трансформаторов типа ТАН. Тут такое дело, с ТАНами я работаю со времён "совка" (начинал ещё на советском производстве). Скорее всего Вам продали некондиционный трансформатор (бывало такое в моей практике) ..., или, этот трансформатор сильно ударили (уронили "мишку" на пол). Как устранить дефект? Как Вы правильно заметили, есть только один способ - залить (зафиксировать пластины железа) лаком. Если не получиться..., придётся искать новый трансформатор.
Далее, Вы пока попробуйте вариант с заливкой лаком..., если не получиться, может статься я смогу Вам помочь в приобретении (за НЕ дорого) подобного транса. По моему у моих знакомых был подобный трансформатор..., если мне не изменяет память - в "масле", и с военной приёмкой.
Так что, Вы пока "заливайте" лак, а я, тем временем, поспрашиваю у своих знакомых про ТАН. ;)
« Последнее редактирование: Февраля 05, 2017, 23:52:05 от kdtp »

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #91 : Февраля 05, 2017, 23:36:28 »
Искупал в лаке, больше часа плавал, сейчас сохнет. Включать еще не пробовал, но есть сомнения в успешности данного шаманства, в крайнем случае, есть еще шанс стянуть транс поверх мощным хомутом, но это уже если ничего не поможет. Посмотрел на свою плату, в общем-то, в случае чего, не сложно будет переделать под мостовой выпрямитель. Я так понимаю, надежность выпрямителя с удвоением напрямую зависит от качества электролитических конденсаторов, высохнут емкости - пропадет напруга. Ну и нагрузочная способность удвоителя будет слабее, да. Но, может это даже не так уж плохо, может будет некий "кенотронный" эффект?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Slodano SLO-0.25W
« Ответ #92 : Февраля 05, 2017, 23:38:08 »
Эффекта не будет. Просто вместо пары конденсаторов паяешь пару диодов. ВСЕ!

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 13478
  • Репутация: +1029/-40
  • Hard As A Rock
Re: Slodano SLO-0.25W
« Ответ #93 : Февраля 06, 2017, 03:12:52 »
Цитировать
эффективность (если хотите, в каком то смысле - КПД) мостового выпрямителя лучше, чем удвоителя напряжения

Не эффективность, а нагрузочная способность. Отделяйте кислое от бирюзового.

Цитировать
Но, может это даже не так уж плохо, может будет некий "кенотронный" эффект?

Отличие нагрузочной характеристики  удвоителя, типа полумоста Латура-Делона-Гренашера, от моста обусловлено тем, что от сопротивления нагрузки зависит не только размах пульсаций, но и пиковое напряжение на нагрузке. При том, что пульсации те же, что и в мостовой схеме, при условии равенства суммарной емкости выпрямителя. Можешь реализовать переключение мост/полумост, пусть не на постоянку, а чисто в целях послушать, что говорится, "на лету". Конденсаторы и диоды то остаются те же, просто перекидываются DPDT тумблером контакты одной из обмоток. Но, при таких емкостях нагрузочная способность данного типа удвоителя высокая, и, кроме того, боюсь, всю разницу сведут на нет активные сопротивления обмоток и индуктивности рассеяния (без них, или с пренебрежимо низкими их значениями по пиковому напряжению в мостовом выпрямителе не было бы просадки, в отличие от полумоста, и разница была бы куда существеннее):

2183516-0

P.S^ Да и раскочегарить свой усилитель ты в квартире вряд-ли сможешь так, чтобы соседи не выбрасывались из окон в приступах кровавой диареи. А без кочегарки разницу там выслушивать - вообще пустая затея.
« Последнее редактирование: Февраля 06, 2017, 03:51:38 от Santjago »

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #94 : Февраля 06, 2017, 17:34:41 »

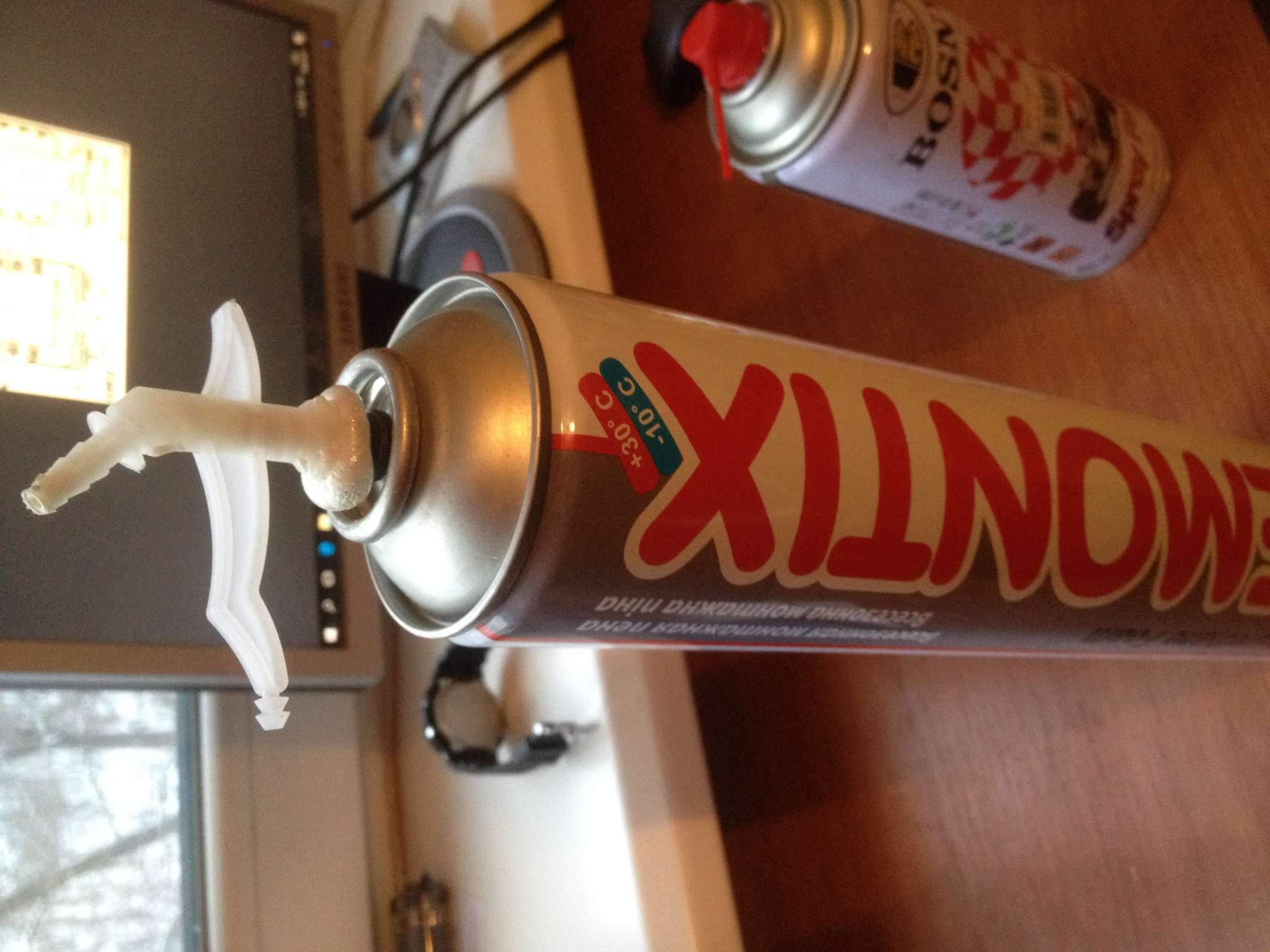

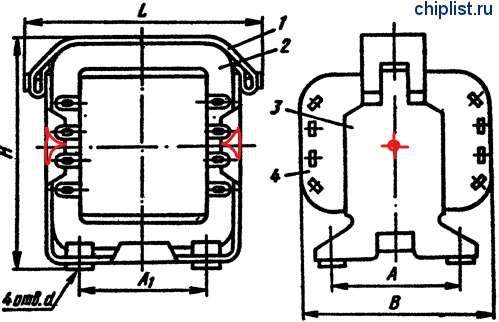

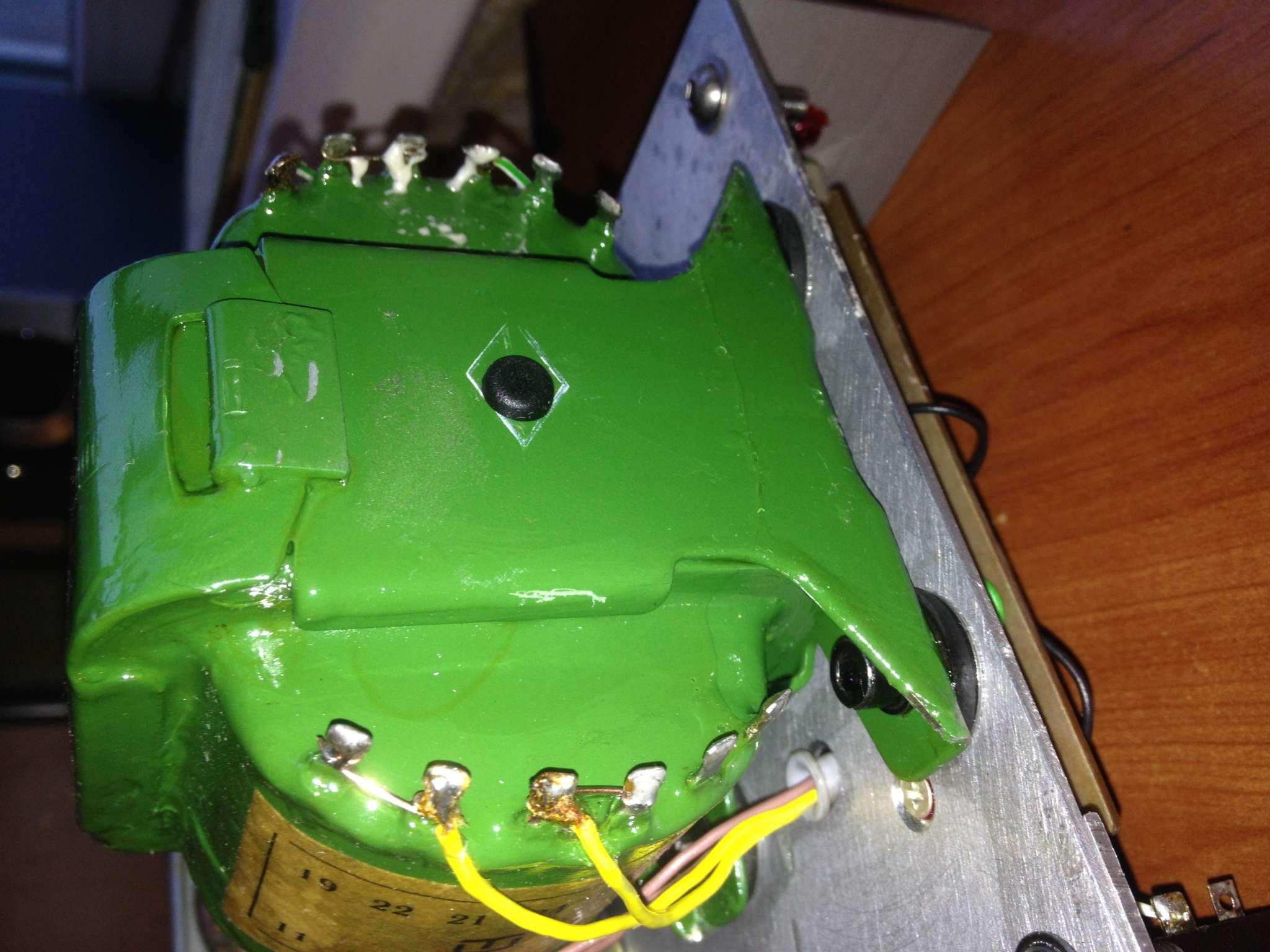

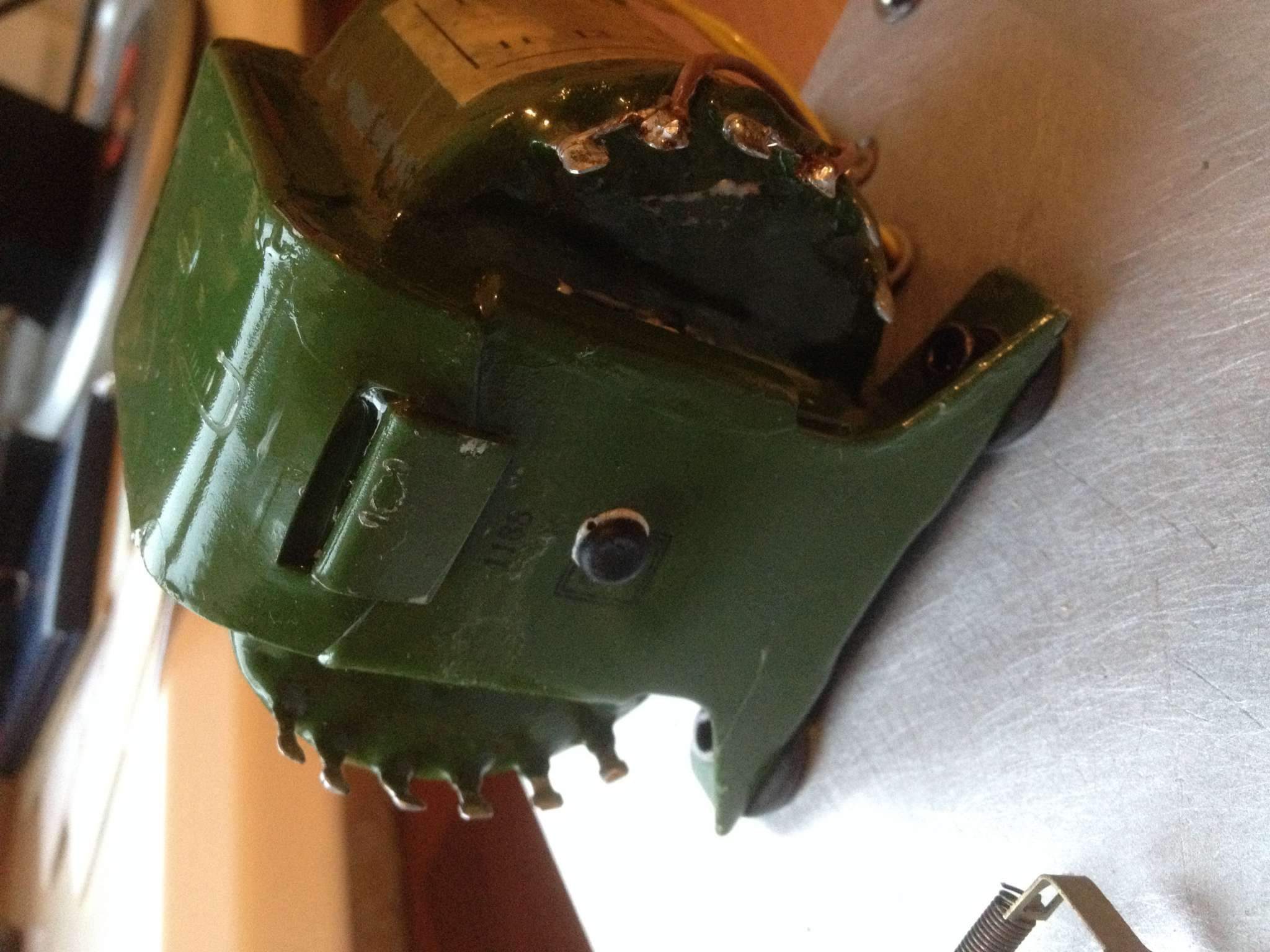

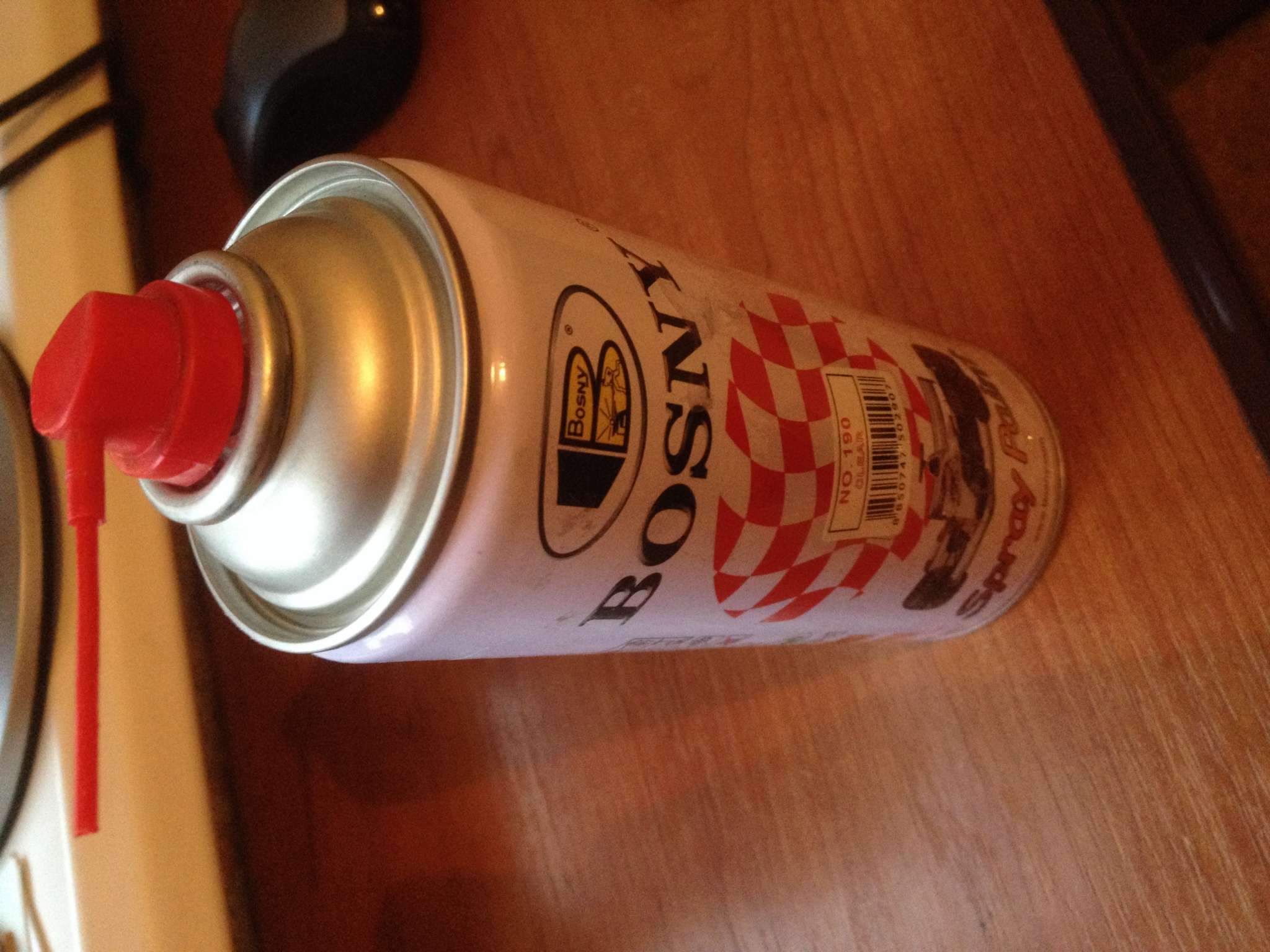

В общем, такая ситуация. Купания в лаке не помогли. Чесал репу и скрипел мозгом, как же мне вылечить транс, не разбирая и не ламая ничего. Возникла такая идея, и я его воплотил. Может быть этот маленький лайфхак кому-нибудь поможет. Суть в следующем. В стяжном корпусе трансформатора с боков сверлятся два отверстия Ø4 мм, на схематическом рисунке показано красным. Эти отверстия открывают доступ к подковам, там где они сходятся и заходят уже в катушку, там образуется небольшая треугольная полость, на рисунке тоже показано красным. Судя по всему, лак туда совсем не просочился. Используя насадку от аэрозольной смазки типа WD-40, надеваем ее на баллон с лаком, и щедро заливаем указанные полости лаком, сначала одну сторону, затем, когда лак немного подсохнет, и вторую. Хорошо сушим, я сушил феном с полчаса. Затем, чтобы закрепить результат, я еще задул эти полости строительной пеной, она там разопрет, и зафиксирует подковы. Отверстия сразу же закрыл подходящими заглушками, чтобы пена не вылезала. Транс молчит, как партизан.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Slodano SLO-0.25W
« Ответ #95 : Февраля 06, 2017, 18:29:35 »
Брутальное решение))) :crazy:

Оффлайн Rolly

  • Живу на форуме
  • *******
  • Сообщений: 8203
  • Репутация: +1825/-248
  • Мнение - не повод получить пулю сразу.
Re: Slodano SLO-0.25W
« Ответ #96 : Февраля 06, 2017, 23:00:19 »
Плюс за находчивость :)

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2044
  • Репутация: +363/-4
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #97 : Февраля 07, 2017, 09:43:13 »
Кулибин!

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2650
  • Репутация: +644/-27
  • Слабоумие и отвага!
Re: Slodano SLO-0.25W
« Ответ #98 : Февраля 08, 2017, 11:45:36 »

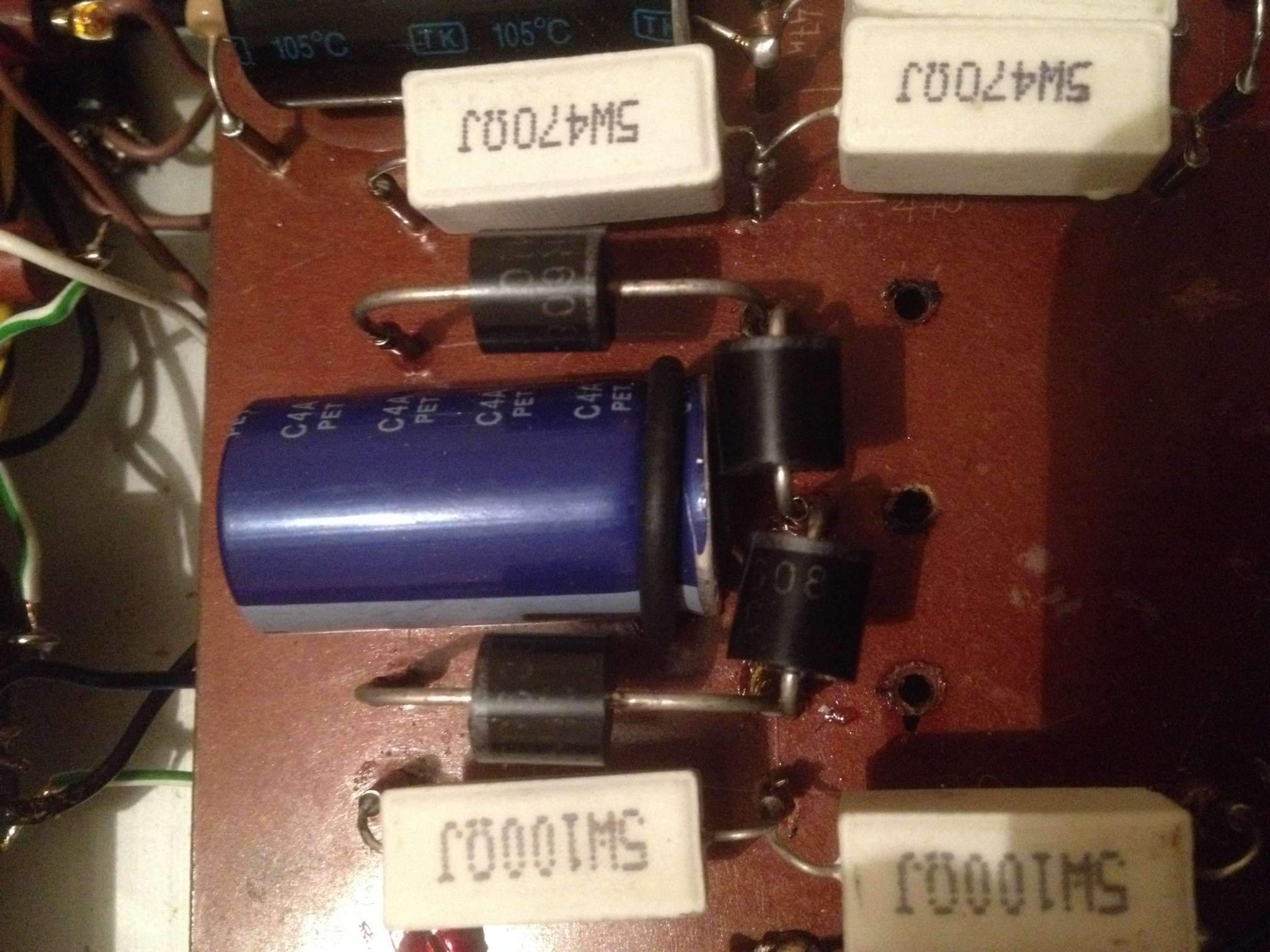

Перепаял питание, сделал таки мостовой выпрямитель.

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2794
  • Репутация: +340/-21
Re: Slodano SLO-0.25W
« Ответ #99 : Февраля 08, 2017, 11:54:50 »
Как играет то?

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2650
  • Репутация: +644/-27
  • Слабоумие и отвага!
Re: Slodano SLO-0.25W
« Ответ #100 : Февраля 08, 2017, 13:03:55 »
Звук замечательный, чем то похож на жцм 800, такой же колючий, но гораздо более гейнистый, и более мелкозернистый, не ожидал такого плотного перегруза, чистый на low input вообще великолепный, ну на словах не передашь, закончу с корпусом, сниму видео.

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #101 : Февраля 11, 2017, 13:44:04 »

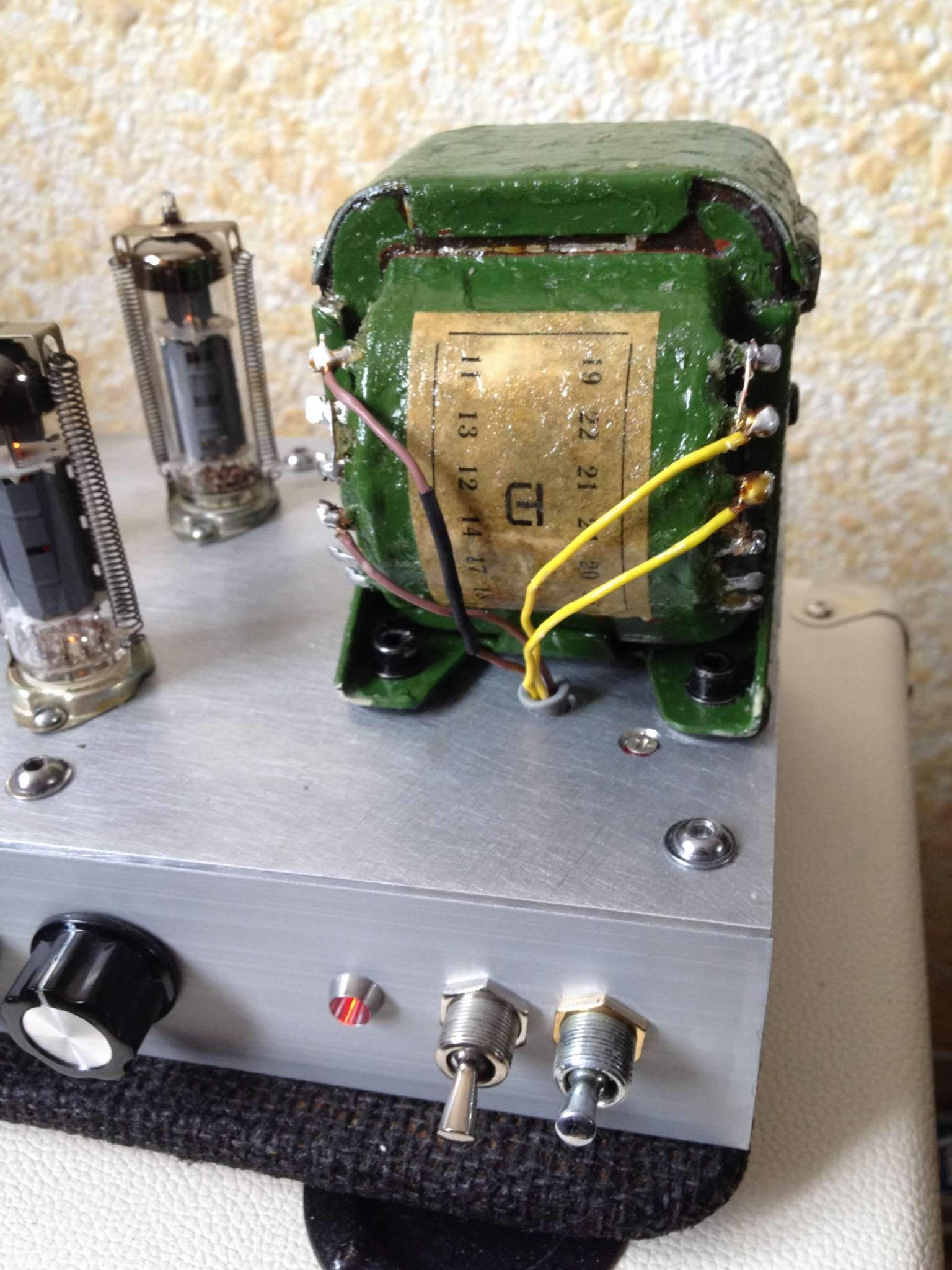

Такая в общем история. Шаманство с трансом помогли не в полной мере, через пару дней все же появилось подзуживание, не такое сильное, как было, но хотелось бы полной тишины. Сначала уже был настроен на приобретение нового транса, а потом подумал "А что я теряю?" и решил разобрать транс. Сначала разогрел его в "сушильном ящике" (такая штука, которую я сделал из плотной обувной коробки, с отверстием, в которое я вставляю фен, я в ней сушу после покраски различную мелочь). Затем снял стяжной кожух, и стал аккуратно, через дощечку простукивать подковы. Через некоторое время одна подалась, а затем извлек и все остальные. Очевидно, что подковы расклеились, от того и трещали. Решил попробовать переклеить подковы. Хорошо зачистил мелкой наждачкой торцы, нанес эпоксидку, соединил подковы. Стянул подковы методом подачи постоянного тока на первичную обмотку, подал 9 вольт через резистор 100 ом. Подковы стянулись так, что не разорвать. Дополнительно залил еще эпоксидки в пространство между катушкой и сердечником. Затем все это поместил в "сушильный ящик", хорошо прогрел, и так он простоял под "стягивающим" напряжением до полного застывания эпоксидки. Затем пробная подача сетевого напряжения - транс молчит! Собрал транс полностью в стяжной кожух, искупал его в лаке и еще раз просушил. Установил его на свое место, запускаю усилитель - транс не издает ни звука. Мало того, заметил, что немного уменьшился общий фон усилителя, видимо поля рассеивания стали тоже поменьше. Правда, транс стал немного страшненький, после всех экзекуций, но зато вполне рабочий.

... и добавил:

На радостях снял небольшое видео, сразу приношу извинения за бездарную игру,  :pozor:, я обязательно научусь) Снимал на телефон, сочный саунд конечно не слышно на записи, но вживую слушается куда приятнее.

https://www.youtube.com/watch?v=j15THqAPuZg
« Последнее редактирование: Февраля 11, 2017, 15:14:04 от Евгений Медведев »

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #102 : Февраля 19, 2017, 21:39:24 »
Немного примеров звучания, на хайгейн перегрузе, на овердрайве, на чистом и слегка подгруженном.
http://forum.cxem.net/applications/core/interface/file/attachment.php?id=471131
http://forum.cxem.net/applications/core/interface/file/attachment.php?id=471132
http://forum.cxem.net/applications/core/interface/file/attachment.php?id=471133
http://forum.cxem.net/applications/core/interface/file/attachment.php?id=471135
http://forum.cxem.net/applications/core/interface/file/attachment.php?id=471136
http://forum.cxem.net/applications/core/interface/file/attachment.php?id=471137
Запись, правда, велась на китайский электретный капсюль, увы, другого микрофона нет.
« Последнее редактирование: Февраля 21, 2017, 22:38:21 от Евгений Медведев »

Оффлайн Евгений Медведев

  • Частый посетитель
  • **
  • Сообщений: 112
  • Репутация: +14/-0
  • GuitarPlayer.Ru fan!
Re: Slodano SLO-0.25W
« Ответ #103 : Марта 10, 2017, 22:48:10 »

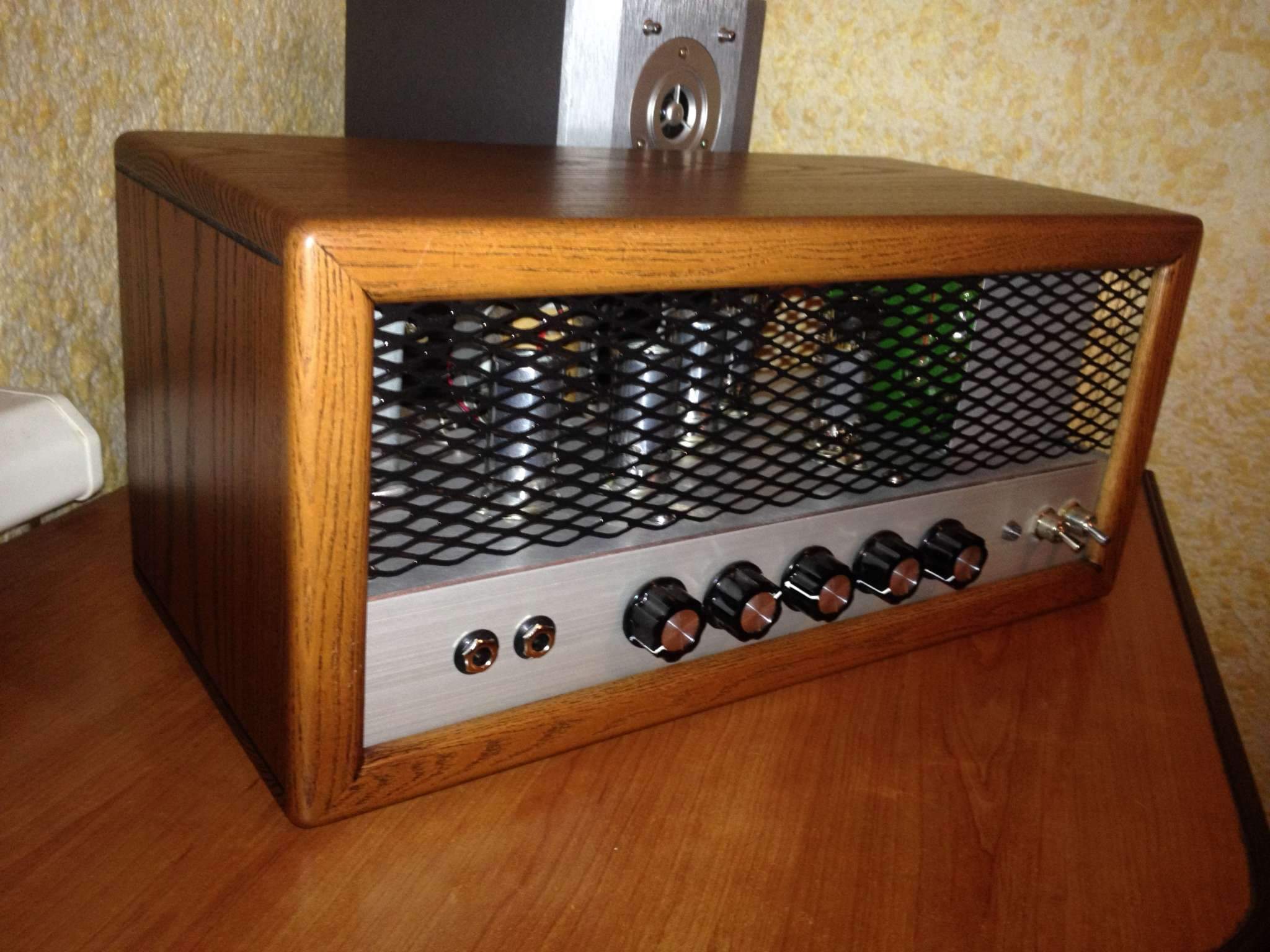

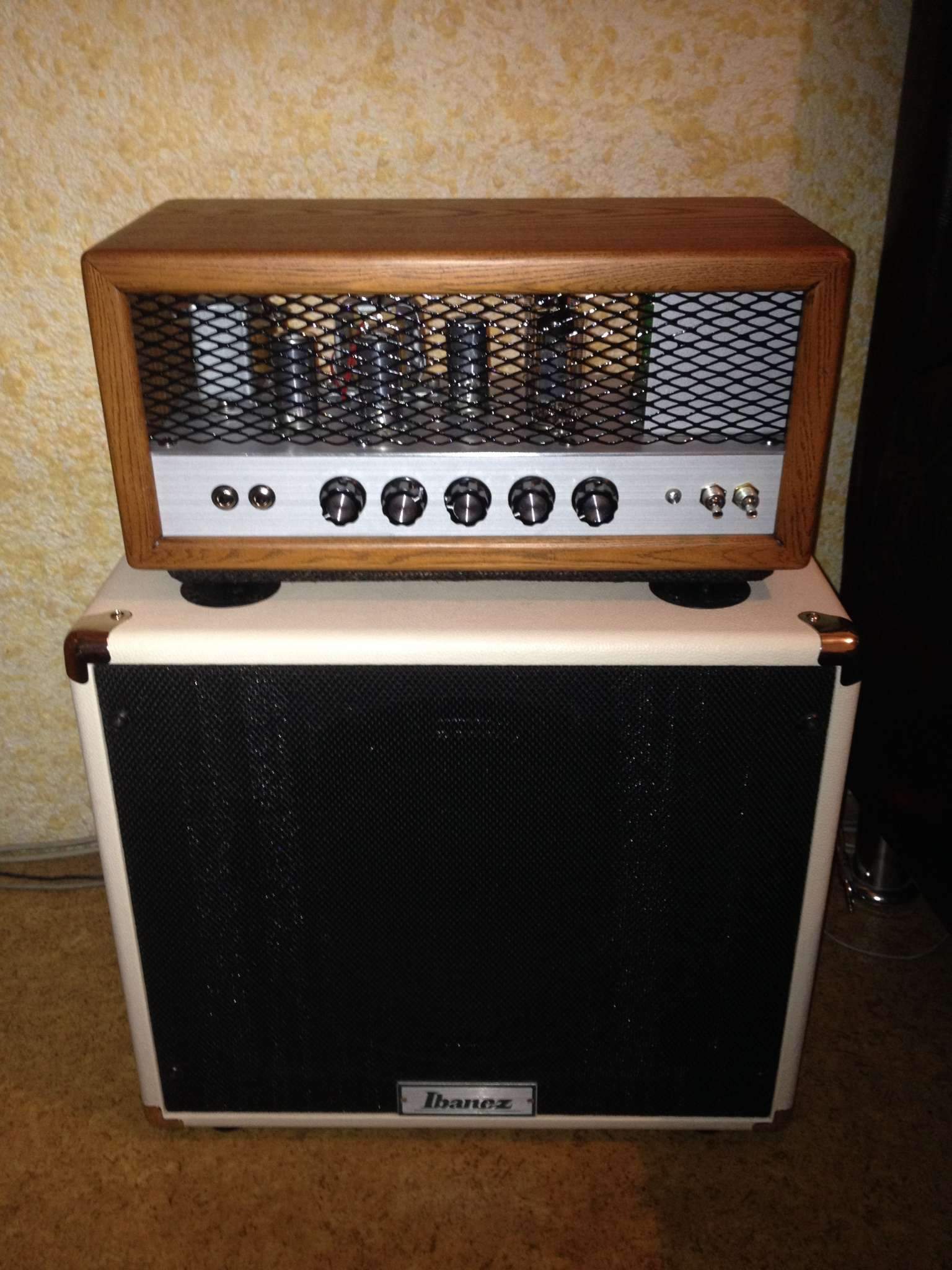

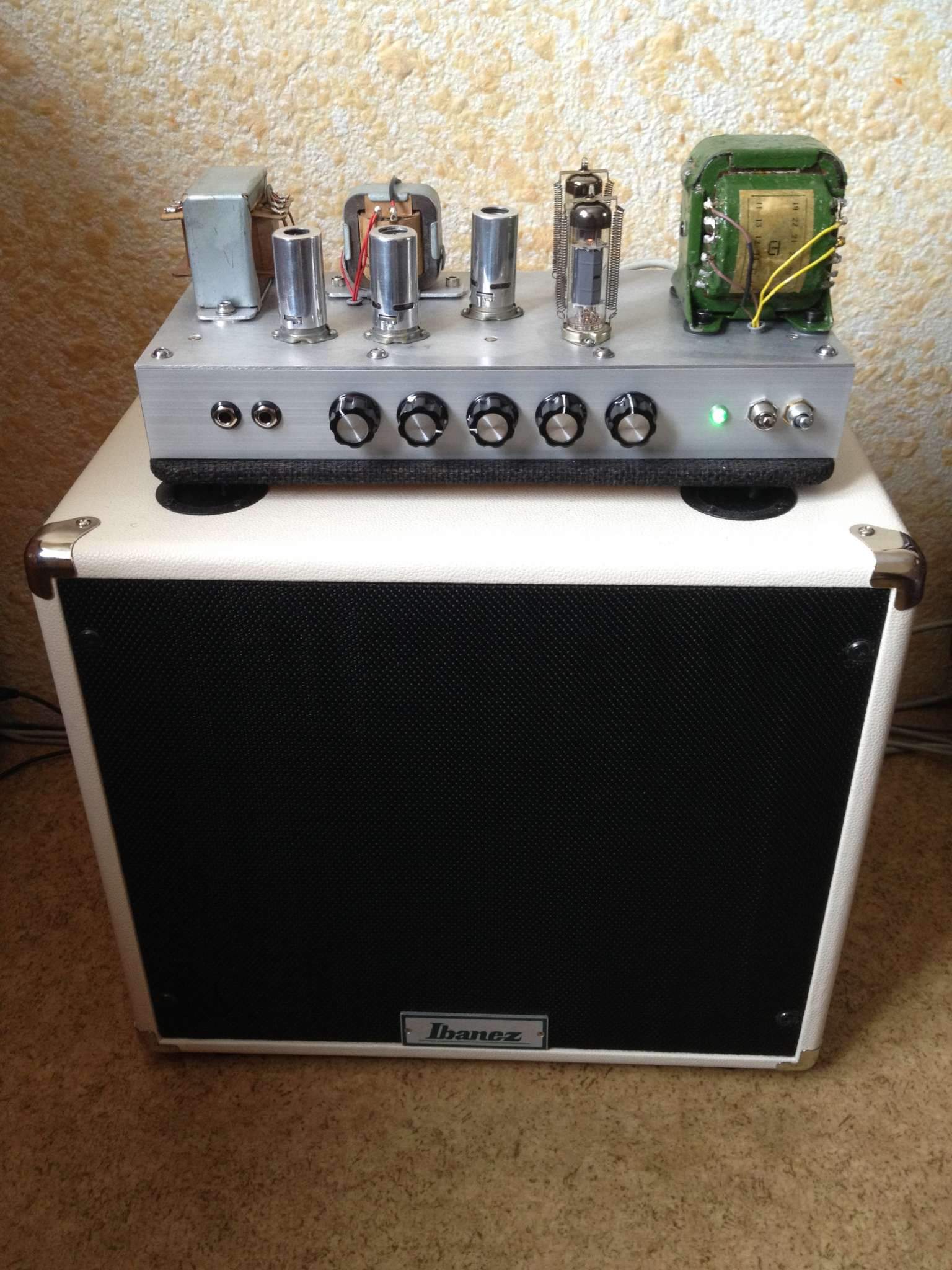

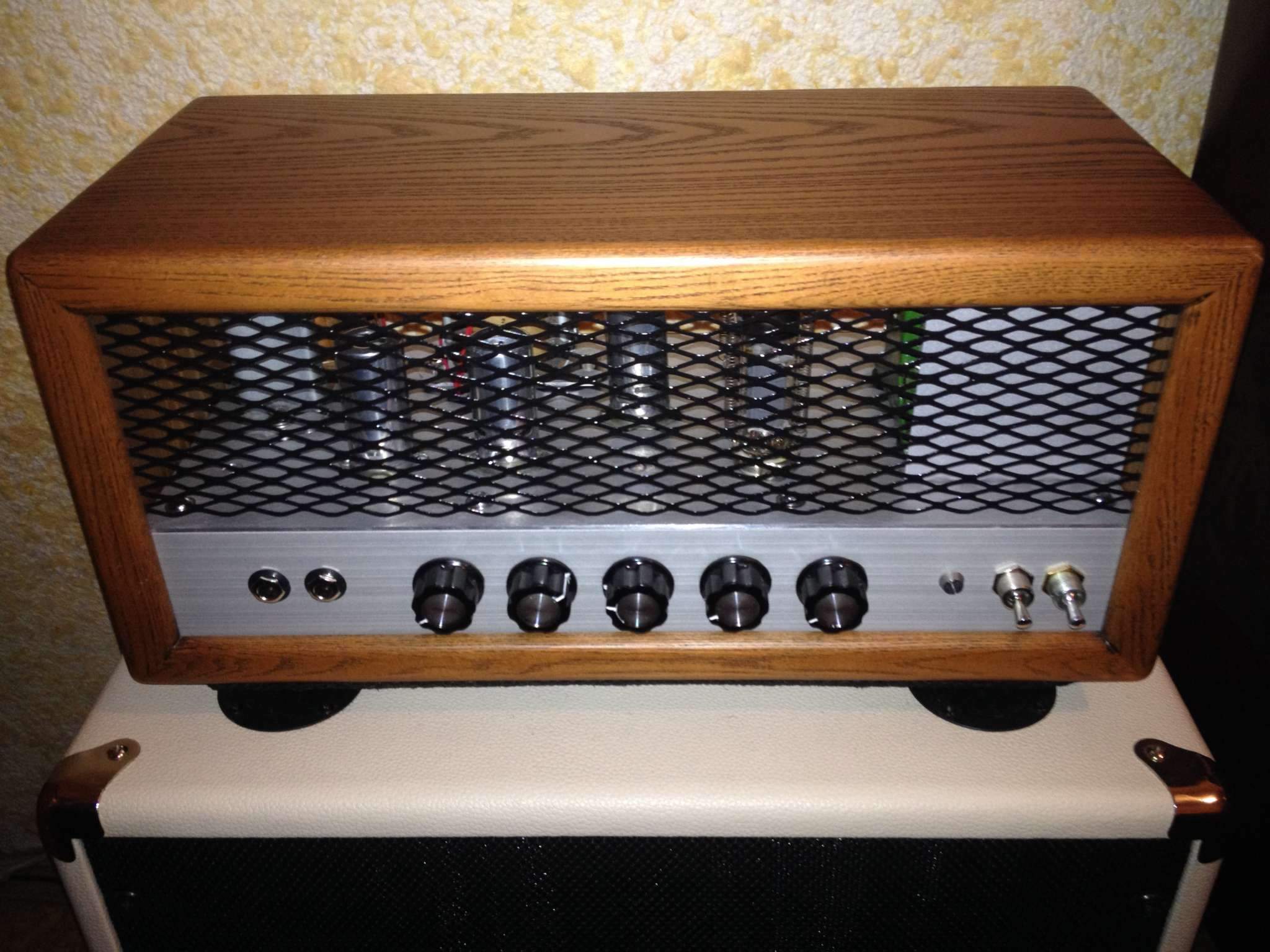

Доделываю корпус:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Slodano SLO-0.25W
« Ответ #104 : Марта 10, 2017, 23:18:31 »
Торчащие тумблеры все портят...  ???
