Re: Спаяем VOX AC4 ?
« Ответ #225 : Августа 25, 2020, 15:44:15 »
А кстати, звонится ли корпус аппарата с сигнальной массой на входном разъёме?

Оффлайн deafnblind

  • Новичок
  • *
  • Сообщений: 27
  • Репутация: +0/-0
Re: Спаяем VOX AC4 ?
« Ответ #226 : Августа 25, 2020, 15:47:15 »
Расшифруйте, пожалуйста? Непрерывна ли цепь между корпусом и чем-то еще?

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8124
  • Репутация: +2390/-17
  • Atypique
Re: Спаяем VOX AC4 ?
« Ответ #227 : Августа 25, 2020, 15:51:40 »
Прозвоните от массы гитарного джека до корпуса (шасси) аппарата.

Оффлайн deafnblind

  • Новичок
  • *
  • Сообщений: 27
  • Репутация: +0/-0
Re: Спаяем VOX AC4 ?
« Ответ #228 : Августа 25, 2020, 16:06:57 »
Масса - это гильза, так? Цепь есть. И от кончика есть. До тумблера меряю, т.к. аппарат сейчас собран.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8124
  • Репутация: +2390/-17
  • Atypique
Re: Спаяем VOX AC4 ?
« Ответ #229 : Августа 25, 2020, 16:20:15 »
И тем не менее, снимите кожух со входного разъёма и посмотрите, что там. Там должны надёжно соединяться земля сигнальная и земля корпусная.

Оффлайн deafnblind

  • Новичок
  • *
  • Сообщений: 27
  • Репутация: +0/-0
Re: Спаяем VOX AC4 ?
« Ответ #230 : Августа 25, 2020, 16:40:50 »
Проверил розетку от стиралки на кухне. Между правой дыркой и землянной клеммой 220В. Подключил усилитель напрямую в розетку и гитару в усилитель. Наблюдения:

- шум/зуд есть
- в 1-й, 3-й и 5-й позициях (страт) - громкий
- в 2-й и 4-й позициях шум/зуд становится тише (раза в два) и в фоне становится слышно радио (бубнеж какой-то тетки)
- при этом если заземлить гитару рукой, то радио пропадает, а шум/зуд остается
- громкость и характер шума полностью зависят от положения в пространстве; в одном месте вообще остается только тихий шелест
- усилитель по-прежнему выключается с щелчком/хлопком
- еще почему-то именно на кухне я адски ловлю фидбек от гитары

 :7:

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2672
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Спаяем VOX AC4 ?
« Ответ #231 : Августа 25, 2020, 16:47:27 »
Цитата: deafnblind от Августа 25, 2020, 16:40:50

- усилитель по-прежнему выключается с щелчком/хлопком

 :7:

Возможно, таки дохнут электролиты в питании. Либо утечка, либо высохли, либо и то, и другое. Так же имеет смысл проверить тумблеры включения.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8124
  • Репутация: +2390/-17
  • Atypique
Re: Спаяем VOX AC4 ?
« Ответ #232 : Августа 25, 2020, 16:50:15 »
Цитировать
громкость и характер шума полностью зависят от положения в пространстве; в одном месте вообще остается только тихий шелест
Таки неблагоприятная электромагнитная обстановка, для городской квартиры типичное дело.
Цитировать
усилитель по-прежнему выключается с щелчком/хлопком
Подозреваю потерю ёмкости силовых конденсаторов. Купите новые и припараллельте их к старым. Если поможет - меняйте.
Кстати, при отключении сети аппарат на короткое время переходит на автономное питание от конденсаторов, и можно успеть выловить, зудит он от сети или нет.

Оффлайн deafnblind

  • Новичок
  • *
  • Сообщений: 27
  • Репутация: +0/-0
Re: Спаяем VOX AC4 ?
« Ответ #233 : Августа 25, 2020, 17:15:44 »
Цитата: Geezer от Августа 25, 2020, 16:20:15
И тем не менее, снимите кожух со входного разъёма и посмотрите, что там. Там должны надёжно соединяться земля сигнальная и земля корпусная.

Прозвонил от земли во входном джек разъеме до земляного контакта на выходе из БП. Все в порядке.

... и добавил:

Короче, усил отнесу к мастеру в любом случае. Покупку стабилизатора пока отложу, обычного фильтра за глаза. Буду думать по поводу экранирования гитары.

... и добавил:

И все же, поясните мне один оставшийся без внимания момент. Почему так хорошо помогает заземлять гитару на себя и при этом розетка с заземлением не помогает? В чем фишка?
« Последнее редактирование: Августа 25, 2020, 17:32:51 от deafnblind »

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • Репутация: +2265/-69
  • не шарю ваще
Re: Спаяем VOX AC4 ?
« Ответ #234 : Августа 25, 2020, 17:50:16 »
если нету экранировки в гитаре - рекомендую заэкранировать полость темброблока  и гнезда. станет лучше полюбому

... и добавил:

Цитата: deafnblind от Августа 25, 2020, 17:15:44
Почему так хорошо помогает заземлять гитару на себя и при этом розетка с заземлением не помогает? В чем фишка?
это не гитара заземляется на тебя, а ты заземляешься на гитару. любое проводящее массивное тело поднесенное к сигнальным проводам становится антенной и усиливает фон, будучи же подключенным к минусу схемы это тело перестает быть антенной и становится наоборот частью экрана
« Последнее редактирование: Августа 25, 2020, 17:52:20 от akl »

Оффлайн xucc

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +5/-0
Re: Спаяем VOX AC4 ?
« Ответ #235 : Мая 28, 2023, 21:01:27 »
Всем добрый день!
После длительного перерыва вернулся к сборке конструкции.

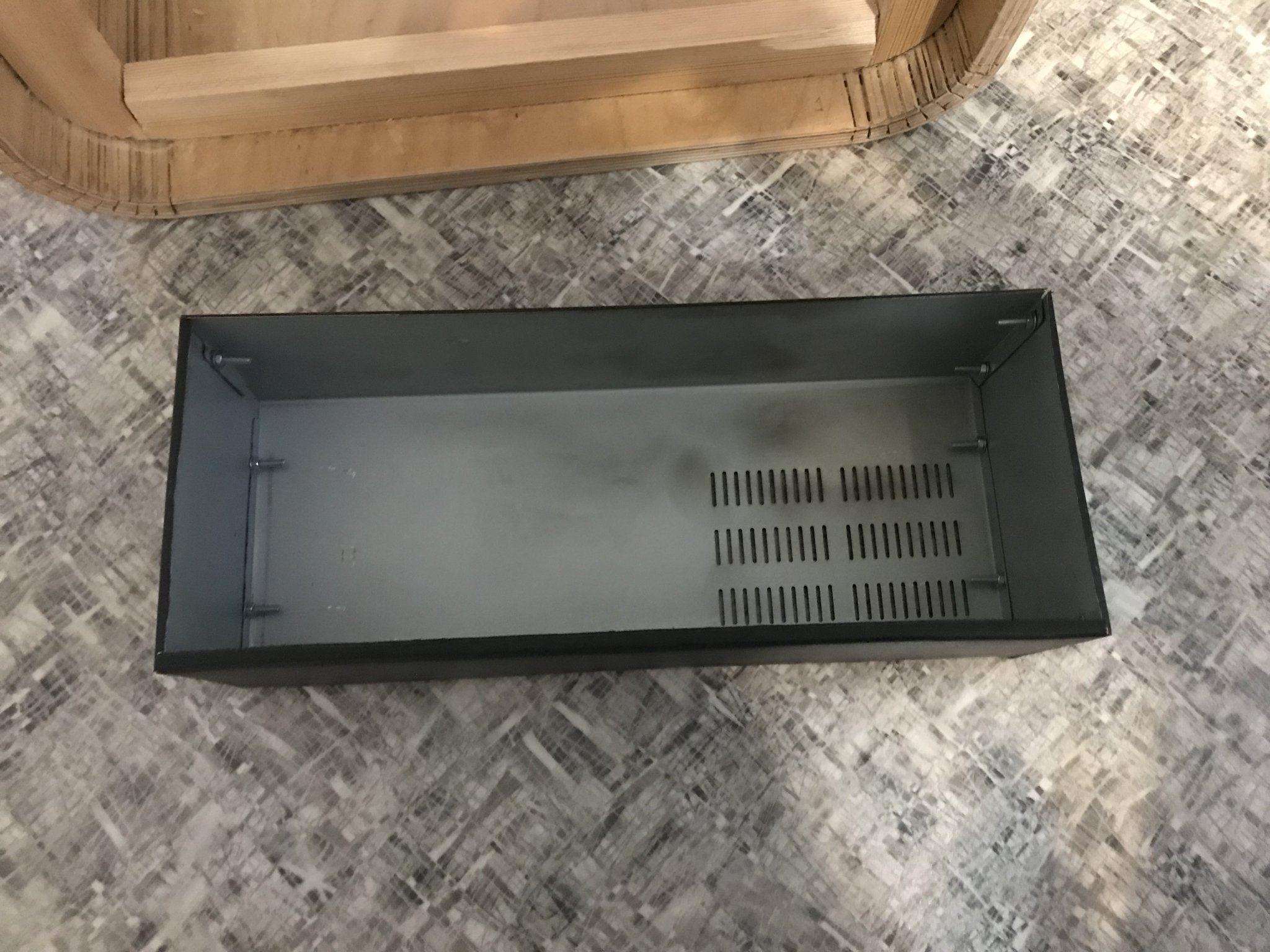

Немного пересобрал корпус из ДСП (исправил рейки, аккуратнее собрал, было хуже). Собрал шасси из корпуса старого видеомагнитофона.

Первый вопрос (он не совсем по теме, я прошу прощения): купленные электролитические конденсаторы в далеком 2016 году (Epcos) можно ещё использовать? Хранились в сухом месте, объём судя по замерам не поменялся.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8124
  • Репутация: +2390/-17
  • Atypique
Re: Спаяем VOX AC4 ?
« Ответ #236 : Мая 28, 2023, 23:17:27 »
Цитировать
купленные электролитические конденсаторы в далеком 2016 году (Epcos) можно ещё использовать?

Никогда не ленюсь перед монтажом проверить все компоненты на соответствие написанному на них ;)

Оффлайн xucc

  • Новичок
  • *
  • Сообщений: 26
  • Репутация: +5/-0
Re: Спаяем VOX AC4 ?
« Ответ #237 : Мая 29, 2023, 00:09:51 »
А что нужно проверять? И как? Я только ёмкость мультиметром проверил. И гарантирует ли это то, что в период эксплуатации конденсаторы быстро не испортятся?
Разумный вывод - купить новые :) но я бы все же хотел узнать, купленные в 2016 году конденсаторы можно просто выкинуть?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3973
  • Репутация: +655/-7
  • хейтер и пессимист :crazy:
Re: Спаяем VOX AC4 ?
« Ответ #238 : Мая 29, 2023, 00:35:28 »
xucc,
Цитировать
Разумный вывод - купить новые
Ерундой не надо заниматься ;) Ничего им от хранения не будет.
Поставил бы отдельный плюс за радиусную гибку фанеры, да форум не даёт. Круто!

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90106
  • Репутация: +9939/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Спаяем VOX AC4 ?
« Ответ #239 : Мая 29, 2023, 00:38:13 »
xucc, Не страдай. Ничего им не будет. Ну можно потренировать если сильно страшно. Т.е. подать половину рабочего напряжения. Подержать часик и уже потом подать рабочее напряжение. Тем более это ЭПКОС, там все ОК с надежностью.
