Запас усиления у  двух триодов однозначно больше. Я уменьшил резистор второй сетки до 2 мОм, при этом на катоде напряжение составило 1,1 в., на второй сетке около 50 в. Пока так и оставил. Звучит достаточно громко, но процентов 70 от чампа на 6п14п и 6н2п. На конце выкрученой громкости начинает подгружать, перегруз достаточно неплохой. Понравилось как работает с педальками овера и дисторшина, получается интересный звук. Но все равно не пойму, откуда там такие напряжения (смотри схему выше) у EF86   По паспортным данным они один в один с 6ж32п. Как при 5,6 мОм на второй сетке и 220 кОм анодного можно получить на катоде 2,7 в и на аноде лампы 215 в  Ну не может падать всего 45 в при таком анодном резисторе.
 Да, пошарил по интернету, справочникам и заземлил одну ножку, хоть 2, хоть 7, они внутри лампы соеденены. При поднесении руки к лампе фон полностью исчез.

Я понимаю так, анодный резистор и сопротивление катод-анод лампы (резистором в цепи катода можно пренебречь) образует обычный делитель. Что бы получить падение в 45 в на анодном резисторе лампа дожна обладать энным мегаомным сопротивлением, 2.5 мОм в случае 6ж32п так и EF86, согласно даташитам. Предполагаю что отличаются сами вольт-амперные характеристики ламп. Но что бы так сильно  Да и напряжение 2,7 в на катоде, при указанных номиналах, откуда? Хочется докопаться до истины.  Есть кто нибудь кто собрал на EF86, действительно напряжения совпадают со схемными? Или прийдется раскошелиться самому на EF86 и подтвердить или опровергнуть .

Сопротивление по постоянному току зависит от рабочей точки лампы и не равно "внутреннему сопротивлению" из даташитов. Рабочая точка зависит от комплекса параметров, а не какого-то одного. Режимы с низким напряжением на второй сетке, как я понимаю, не нормируются, т.к. не считаются типичными для лампы.

Согласен на все 100% . Понимаю что Vox ввел лампу предусилителя в нестандартный режим, видимо с целью формирования нужного звука и максимального усиления, но как говорил один, очень известный персонаж : "Меня терзают смутные сомнения". Это на счет указаных напряжений.

Олег Кононов, хорошая стаття. Пока без коментариев, пошел ее курить.

Leronchik, я что-то сначала не понял, откуда эти 2,7 В ты берешь, а потом посмотрел - там же катодный повторитель тремоло подключён ещё на катод, он и даёт добавку к вольтажу и смещает рабочую точку пентода. Если тремоло не нужно, то можно соорудить эквивалент для этой добавки, подобрав резистор с анодного питания на катод.

Rolly, вот ты молодец, светлая голова! Теперь все встает на свои места. А я убрал этот каскад и не принимал его влияние на напряжения входной лампы  . Думаю его влияние можно просто компенсировать изменением номинала катодного резистора, как и писал Олег Кононов. Ух, разобрались!

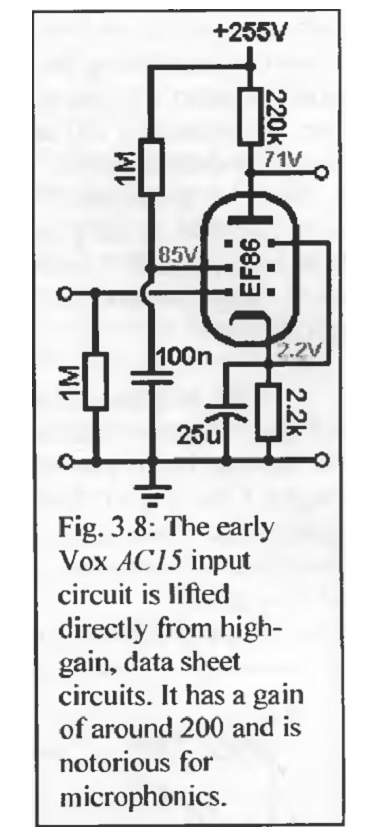

Думаю, что как базовую-исходную для сборки копии VOX AC4 без тремоло, можно взять схему приведенную у выше выложенной брошюры (смотрим фото), а дальше подстраивать как советуете Вы, Олег Кононов. Еще раз спасибо за брошюру, очень толковая, много подчерпнул о работе пентода. Думал там все проще.

... и добавил:

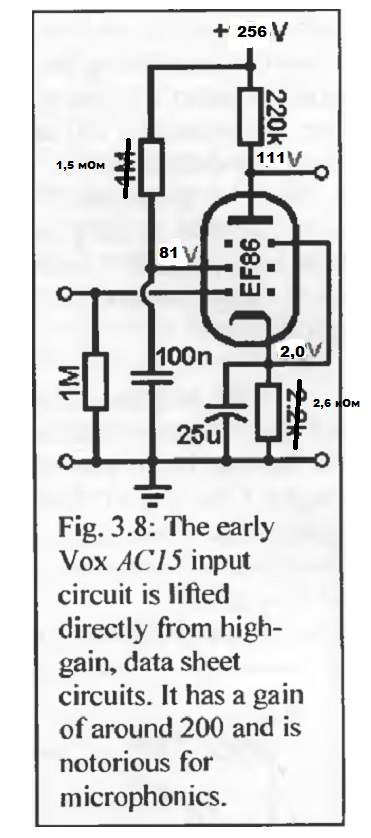

Вот друзья, пересобрал, остановился на таких номиналах и получил следующие напряжения. Что скажите?

Кстати, с номиналами как на вверхней схеме, напряжения с 6ж32п в точности соответствуют обозначенным с EF86 !


P.s В целом с номиналами как на втором рисунке, после нескольких дней эксплуатации, звук  показался наиболее приемлемым.

Думаю пусковые это не с той оперы, ставь нормальные электролитические. Что касается размера, собрал в объеме значительно меньшем, динамик 8 -ка, получился маленький диванный комбик, звук радует. Шикарно дружит с педальками овера и дисторшина.

xucc, а чего подбирать? просто берёшь и покупаешь. потом на почте получаешь
