Вот демоны искусители  , таки заразили.... Приступаю и я к сборке АС4, правда будет без тремоло.
Уж больно хочется попробовать этот стеклянный звук на пентоде.

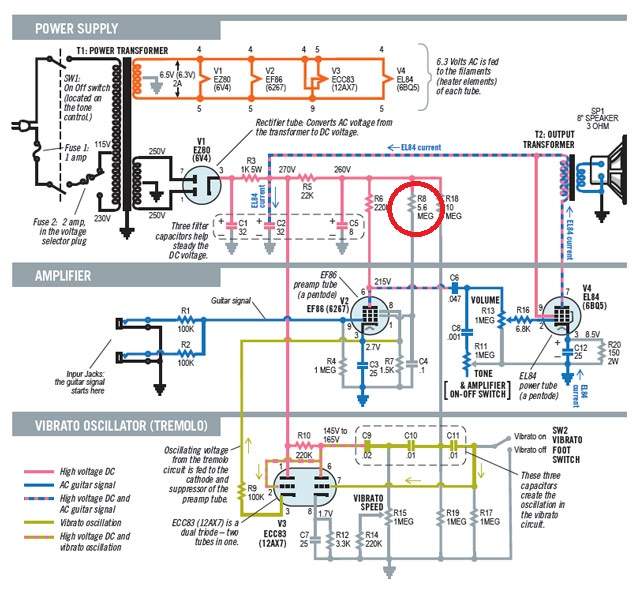

Кто собирал, нужен совет. А что за сопротивление  на второй сетке лампы преампа (обведено красным), почему такой номинал ? Посмотрел на типовые схемы включения EF86 (6ж32п) в большинстве около 1мОм, а здесь целых 5,6 мОм  .

Спасибо за толковый ответ!

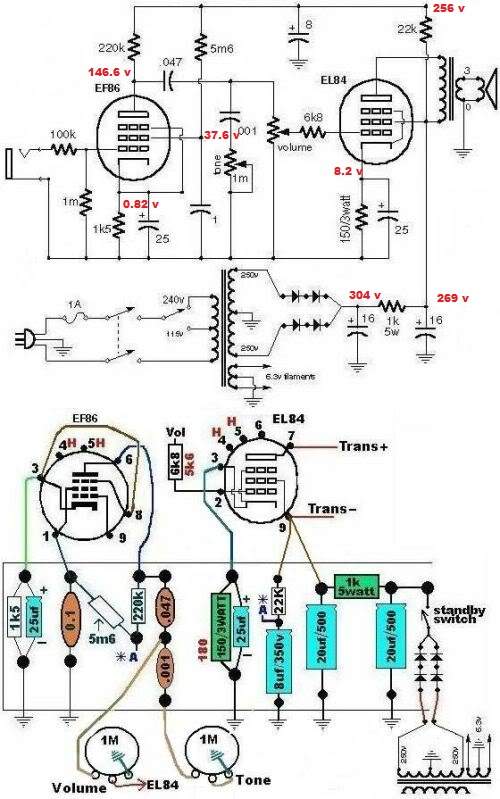

на экранной сетке всего 37 в  , не маловато ли?

Маловато. Должно быть от 50 до 100 вольт в типовом включении. Но при таком резисторе сетки, так и будет. Зато перегруз будет небольшой по низам, и чистый кристальный верх.
А тестер какой? Для этой точки нужен с высокоомным входом, или осциллограф. Обычный бытовой тестер будет шунтировать, и слегка просаживать истинное напряжение- токи в цепи небольшие. И наша лампа 6Ж32П больше жрет.

А на питание пентода сколько идет? Для 6Ж32П я бы катодный резистор увеличил до 2к2-3к3, а экранной сетки наоборот, уменьшил до 3м3-4м3. Попробуйте подстроить каскад. Отслушайте.

6ж32п не прямой аналог EF86. И режимы для неё при прямой замене придется подкорректировать. Я бы уменьшил до 180к анодный резистор (ток анода в районе 7ма), и до 3м3 экронной сетки. Сеточный можно уменьщить еще больше, но  появится пердеж. Напряжения на вашей схеме немного косоваты. но вполне рабочие.

Был заинтригован и собрал я этот девайс на макетке. Как и говорит  Олег Кононов, катодный резистор пришлось корректировать до 3 кОм, чтобы добиться смещения как на схеме. При уменьшении анодного резистора падала мощность. Все бы нормально, и звук чистый, и не фонит, но громкость мне показалась маловата. Пересобрал выходник на 6п3с. Все равно не хватает амплитуды для раскачки выходного каскада. Не знаю, может что то не то делал. Но два триода с ТБ между ними раскачивают оконечник намного сильнее.

п.с. 2,7 выводы не трогал, но в микрофонном усилителе, откуда я выдрал эту лампу, заэкранированно было все что возможно, в т.ч и эти выводы сидели на корпусе.
