Bulldozerrr, спасибо. Таки сделаю.

Кстати, почему накал не питают постоянкой? И экран в 6н2п не подключается никуда (9 нога)?

Отчего же не делают, вполне себе делают. У меня в домашнем усилке преамп на постоянном накале 12В сидит, а мощник на переменном. Птера Ерасовская на постоянном накале пашет, да и много еще чего и у фирмы тоже.

Постоянный ток не совсем удобен в плане накала мощника, где токи накала большие, соответственно и выпрямитель нужен некислый. Поэтому постоянный ток накала и не прижился в схемотехнике на заре ламповой эпохи. С выпрямителями на большие токи при малых напряжениях проблема была. Более менее мощные полупроводниковые диоды появились уже позже. Да и нафиг постоянку, если переменкой все же проще.
Хотя были прямонакальные лампы для устройств с батарейным питанием, там мог использоваться накал постоянного тока. Это типа всякие рации времен 2ой мировой войны например.

Насчет экрана, тут кто-как делает, я пробовал и землить на общий и в воздухе оставлял, разницы особо не замечал.

В моей схемке свитчера, предусмотрено заземление, хотя можно и забить и этот контакт тумблера на общий не паять, тогда экран в воздухе повиснет.

И рекомендую тумблер накала попрятать поукромнее во исключение несанкционированных переключений. И щелкать им только при смене ламп.

Работа продвигается гораздо медленнее чем хотелось бы...

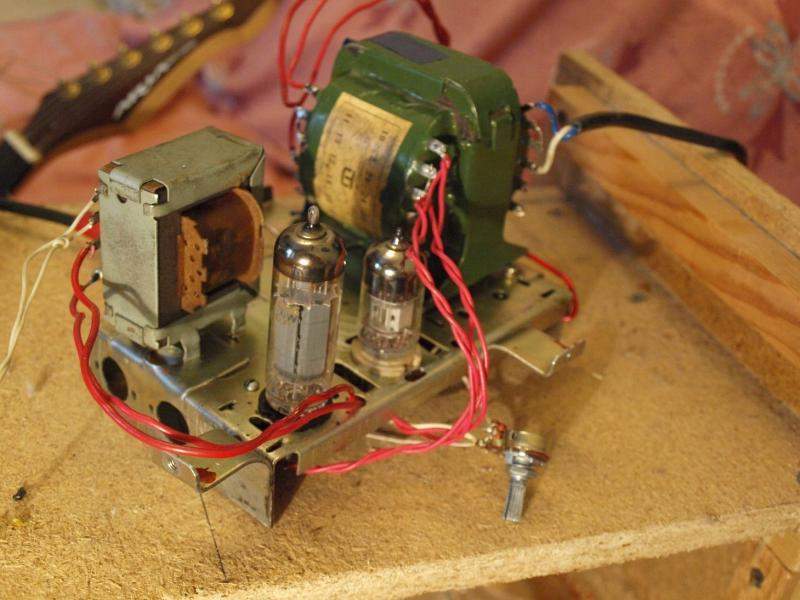

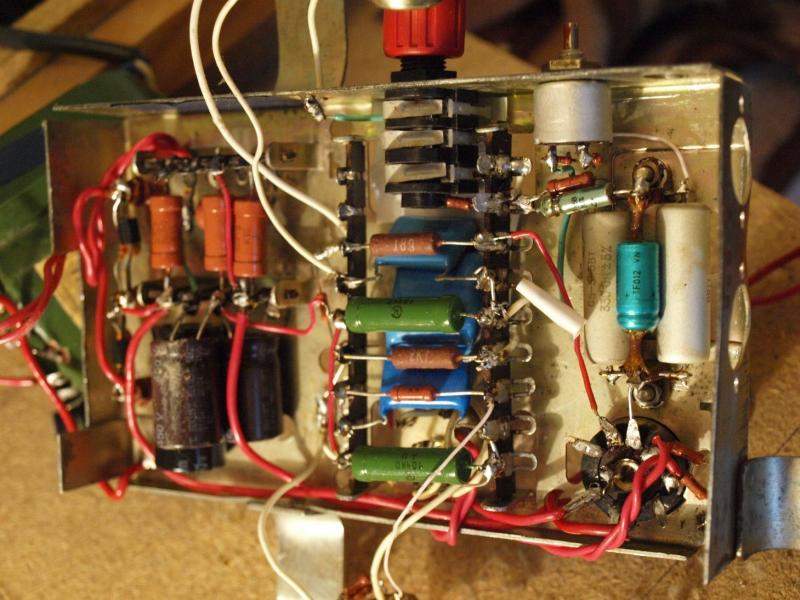

Пока всё выглядит вот так:

Места не хватает вообще Нужно ещё разместить где-то катодную цепь первого каскада, но где, не знаю... нужно убирать гнездо в другое место, а куда ни сунься или силовой транс рядом или выходной... еле-еле всё влезает.Буду потихоньку ковырять, может быть скоро заработает.

Нашёлся ещё транс ТВЗ 1-2

Какой из этих двух будет лучшим вариантом?

Ещё мне достался старый усилителя (не звуковой) УЭУ-109 и силовой транс от УЭМ-212. Всё в отличном состоянии:



Подскажите, что можно собрать на этих трансах?
Можно ли использовать силовик от УЭМ-212как выходной? Вот его параметры:

Обмотка      U, в      Число витков      Диаметр провода      Назначение

 1                127            1110                     0,29                первичка
 2                170            1500                     0,1                  питание анодов
 3                160            1400                     0,1                  питание анодов
 4                6,3             58                        0,41                Питание измерительной схемы
 5                6,3             29                        0,93                Накал

2 и 5 со средней точкой.

Данные транса от УЭУ-109

Обмотка      U, в      Число витков      Диаметр провода

 1                127            715                       0,31
 2                 93             572                      0,31
 3              Экран                                   фольга 0,5мм
 4,5,6           180            1015                     0,14
 7               24-33         30-193                   0,31
 8                 6,8              38                      0,41
 9,10             6,8              38                      0,41

Хочу что-то одноканальное на 2х 12ax7/6н2п и 2 el84 если подойдёт выходник. Вобщем что-то, что можно собрать в родном корпусе усилка.
На примете Marshal 2061x Bass&Lead, Orange Tiny Terror...

Можно ли будет с этим трансом использовать лапмы типа 6ф3п,6ф5п и т.д. Чтобы на них сделать оконечник с фазоинвертором а на оставшихся двух балонах какой-нибудь клёвый мощный кранчевый пред собрать?

трансы шикарные, только под выход боюсь нада перематывать.

Жаль... так и думал, что не пойдёт.

Хотя вот тут трансы от уэу-109 использовали как выходные. Описание здесь

ps: где вообще продаются провода для намотки трансов?

Rsmol, да ты не отчаивайся, перемотаешь и будут хорошие трансы!

Собрал трансы не закреплены

Врёшь! Я изоленту видел!
 С такой плотной компоновкой, да без экранов возбудов не избежать.
Гейн до упора не выкручивай, не надо это
 Экраны припаивать к земле со стороны ламп.

И ещё иногда с шасси несильно бъёт током. Где может быть косяк?

А вот это плохо Косяки - от монтажа до некачественных компонентов.

... и добавил:

Эй!... Ты живой?!...

Эй!... Ты живой?!...

живой, живой

пока нет времени поковыряться.

Вообще током щёлкнуло один раз от струн и совсем слабо, так что может случайно как-то получилось такое

ТАН 26 худший вариант. Токи вторичек у него малы, долго не протянет Надеюсь ты их хоть запараллелил?

... и добавил:

Забыл, у тебя ТАН 25 стоял. Тогда не худший, а просто плохой...

... и добавил:

А ты по этой схемке собирал? http://guitarplayer.ru/index.php?action=dlattach;topic=117072.0;attach=306762 Она весьма кривая.
