Vitallka,  не могу найти, куда я отписываться, но я разматывал такой выходник и считал витки - там вторичка на 15/16 Ом.

В УНЧ-3 накал сидел на шасси.
Я его отсоединил, только теперь лампу индикации придется в гнездо с 2-я контактами ставить.
Потом попробую искусственную землю сделать.

О как... А я думал, что этот усил называется ЛОМО 5У06000...
Странно, что поиск выдаёт на них одну и ту же картинку и схему)))

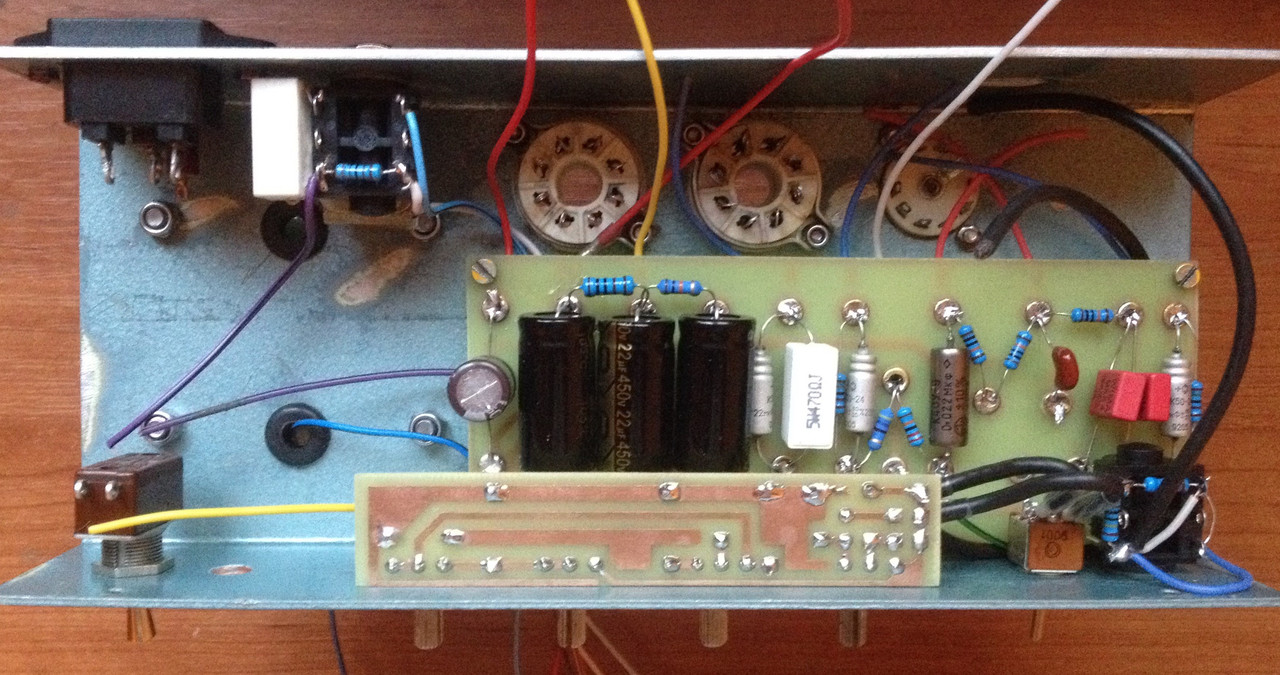

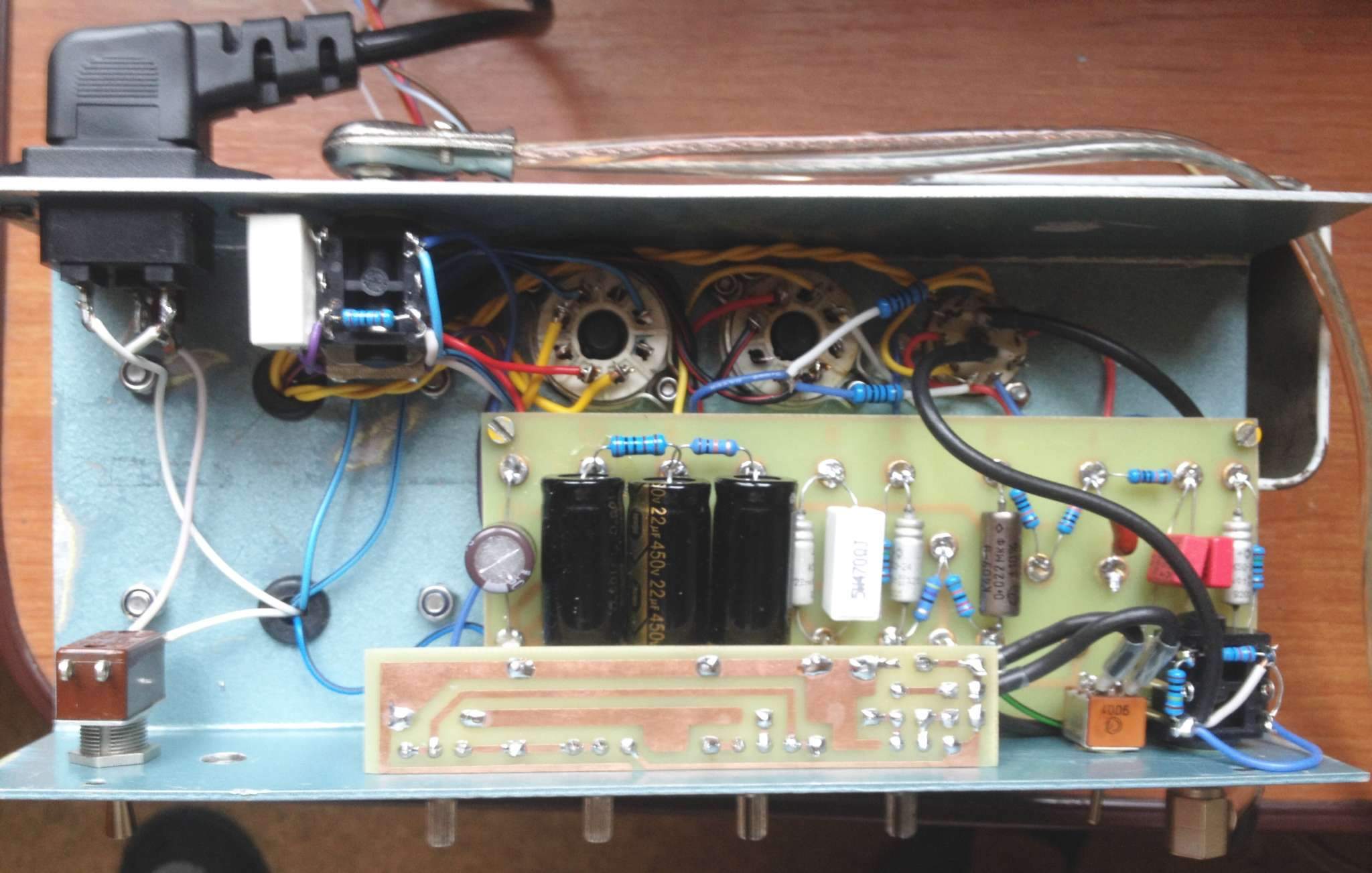

Вот, и мой чамп запел!!! Не стал рисковать с повышенной анодкой, на кенотрон подал 250-0-250. Для 6П6С как раз все в режиме вышло. На катодном 470 Ом резисторе упало 19,1 вольта, анодка 310 вольт. Из модов - тумблер брайта, добавил тембр средних, сделал  отключаемую ООС. Резисторы искусственной средней точки накала посадил в катод выходной лампы. Аппарат заработал сразу. Фона нет абсолютно. Звук очень хороший. Более чем до середины шкалы громкости звук чистый. На 2/3 громкости уже начинается приятный урчащий подгруз. С отключенной ООС подгруз начинается немного раньше. С Maxon OD-820 звук вообще волшебный!

sadky, все сделал по схеме AA764, за исключением тех модов, что указал выше постом. На второй сетке по сути, та же анодка (через 1кОм резистор)

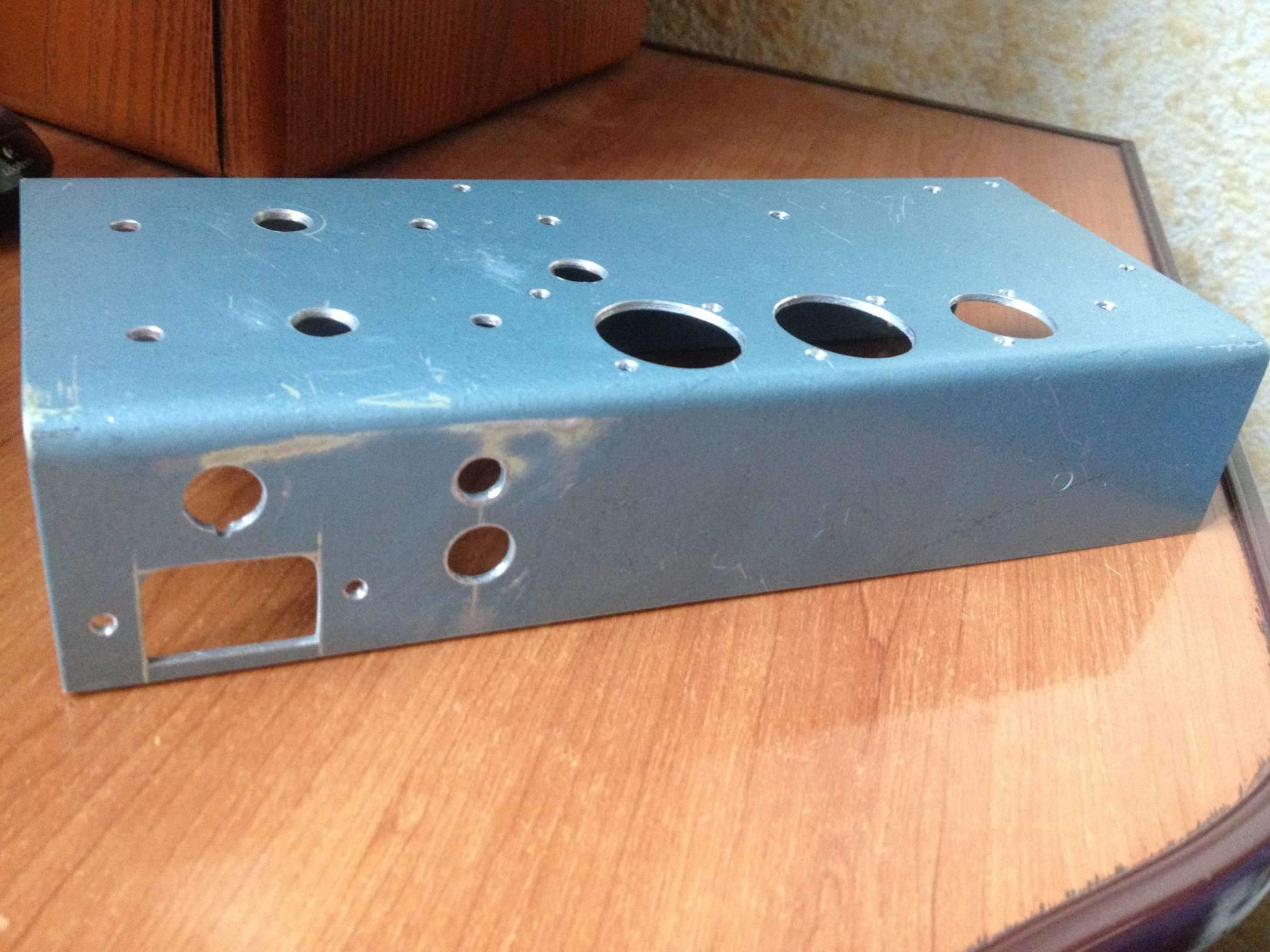

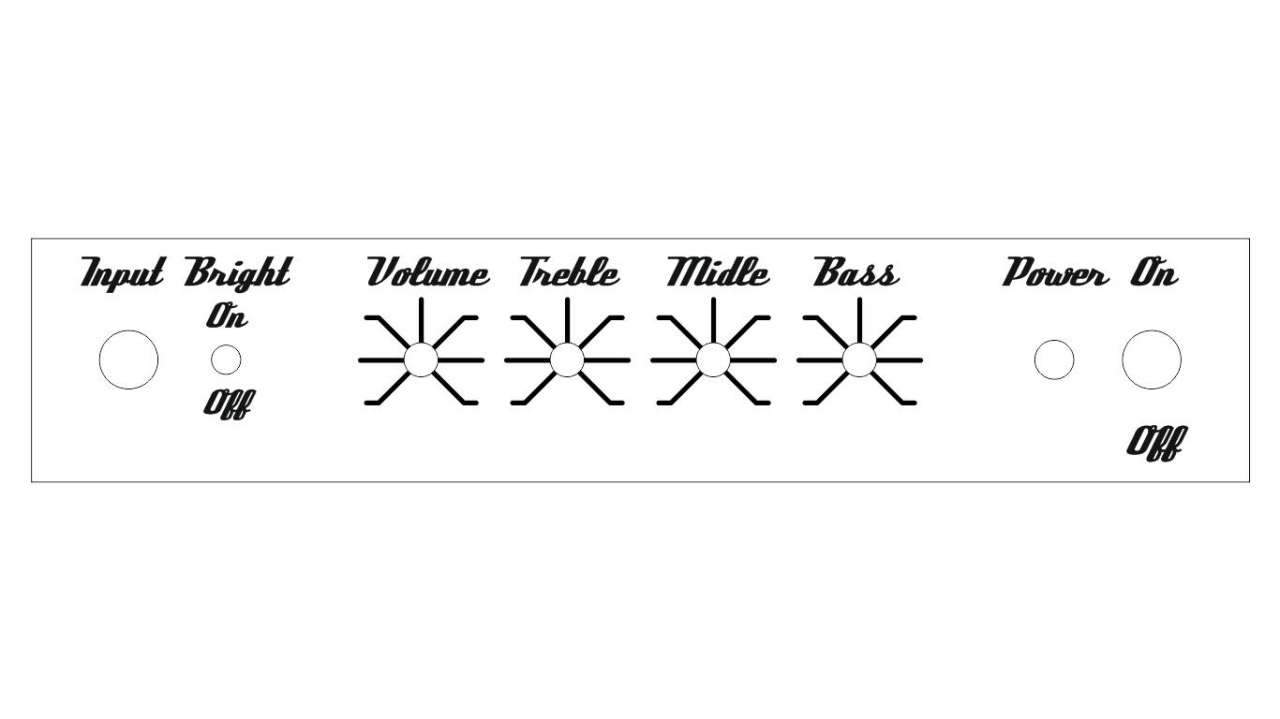

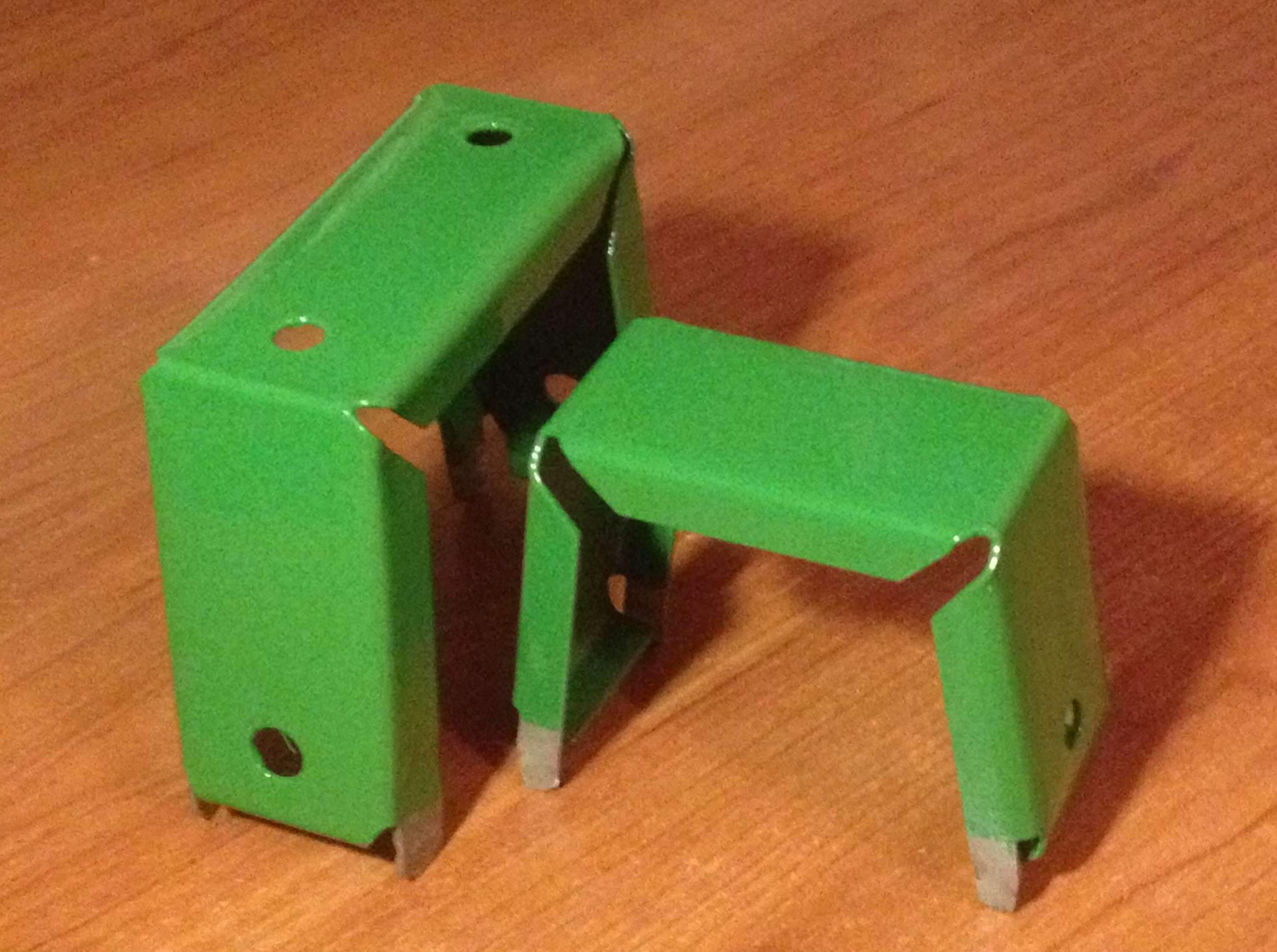

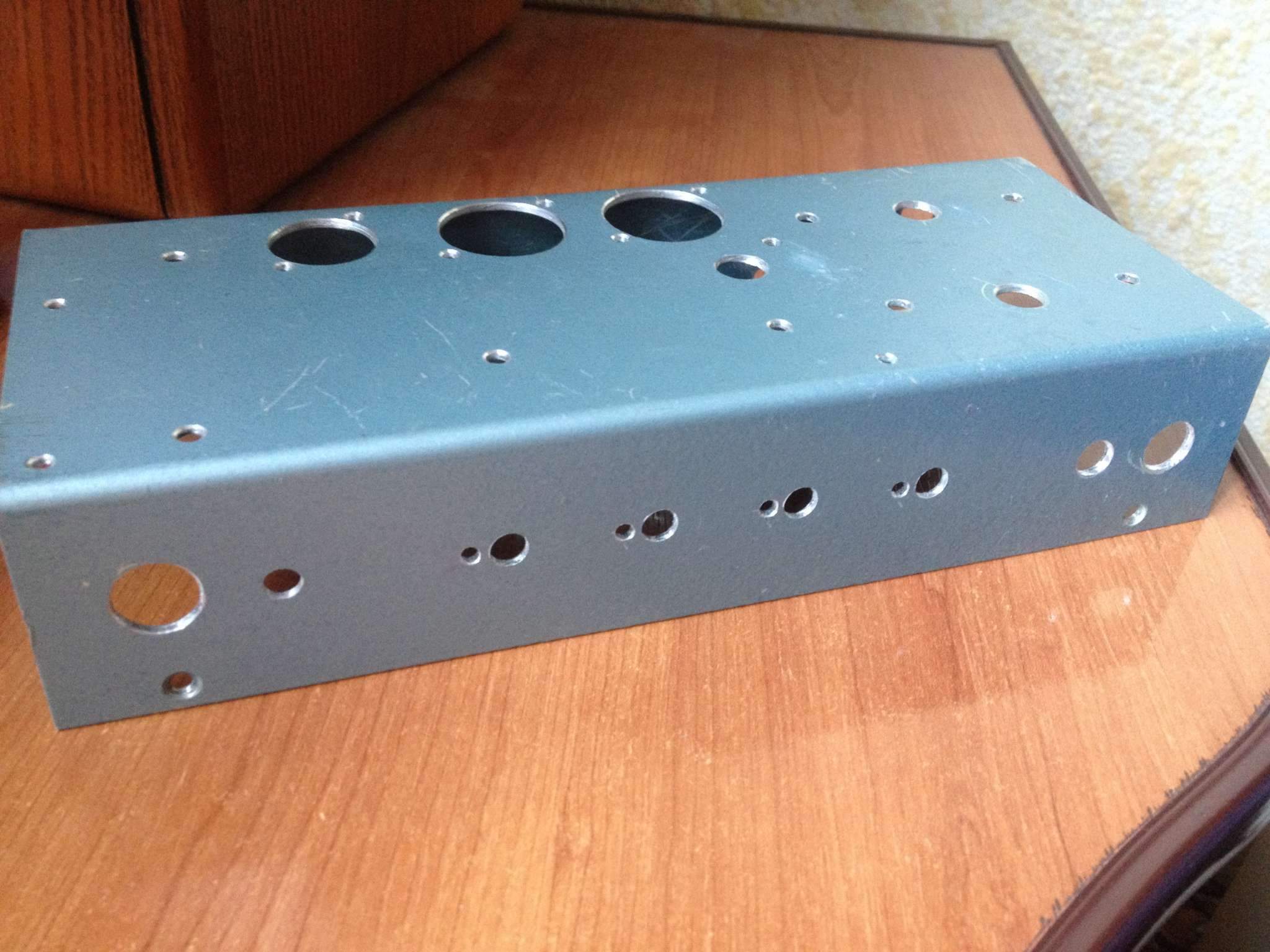

Разобрал свой новоиспеченный чамп. Отдал шасси в порошковую покраску. Пока красят, решил покрасить с баллончика кожуха выходника и дросселя. Ну так, под цвет силовика ТАНа  Заодно помозговал с знакомым рекламщиком, как будет выглядеть морда чампа. Ошибка в слове Middle - исправлена

На брайте? Или на питании?
