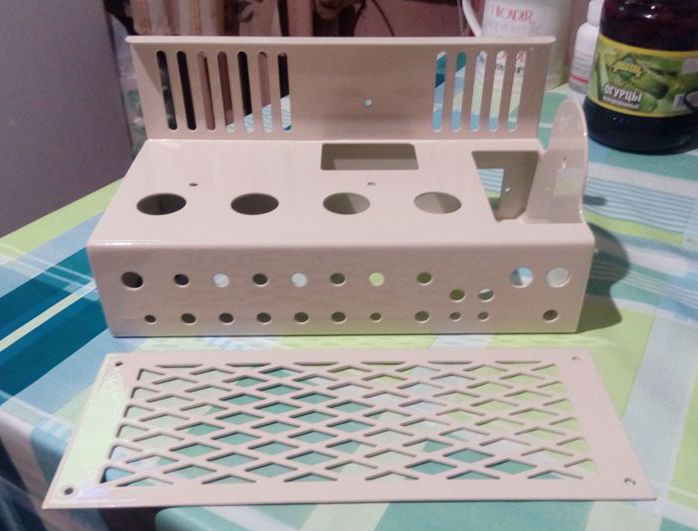

Крутотень! )

  Прошу помощи(  Вчера собрал проект по схеме CHAOS Zero. Все крутилки вывернул в ноль, включил  и хотел настроить смещение.
Усилитель включился,  но через минуту появился фон на динамике и, о ужас, я увидел что выходная лампа внутри вся раскалена Я сразу выключил усилок. Проверил все провода, не замыкает ли где. Включил и  снова такая же картина, выключил. И тут я вспомнил что выкручивал подстроечник перед первым включением до конца, решил его выкрутить до конца в другую сторону. Включил, лампа раскаляться перестала, думаю щас покручу смещение, но на R20 мне показывает ноль, покрутил подстроечник в другую сторону несколько раз, все равно ноль

 Подскажите пожалуйста в чем я мог накосячить? Может че угробил?

Я бы для начала попробовал выставить напряжение смещения на выходе подстроечника около -9в даже не втыкая лампу. Если получилось, то подстроечник живой. Остаётся убедиться в том, что лампа не кирдыкнулась. От этого и начинать регулировку.

насколько я понял, напряжение смещения он вообще не мерял - только ток на Р20. так что смещения могло и не быть изначально, а лампа например просто умерла и поэтому перестала краснеть. сперва надо удостовериться что смещение есть и понять в правильных ли пределах оно крутится

 Так так так))) Не так быстро   Мерил я именно напряжение, а не какой не ток. Мерил и на резисторе и на ноге лампы, относительно земли.
Кондеры вчера проверял перед включением раза 3.  По питанию у меня стоит ТАН 15, на смещение идет где то 25 в (2 обмотки на ТАН по 12 в). После стабилитрона мерил напряжение есть 25 в.

... и добавил:

Мультиметр в правильном положении ставил когда измерял?

 Ага и 2000 mv и 200 mv. Какие то фантомные значения проскакивают, когда только прикладываешь, но это скорее косяк китайских мультиков.

akl, про 1 ом догадался, но напряжение то проще померить, ну не суть. на 2 и 7 и С14 не мерил. После стабилитрона вроде - 25. Крутил, да где то до половины, потом померил 9 ком было. Из опасения

 Так , какой алгоритм то? Лампы оконечную винимаю, дальше что?

akl,  Понял, спасибо. Буду пробовать.  Глупый вопрос, а лампу как ни то проверить можно? Лампа новая ЕВ шка. Обидно будет если кирдык ей((
