Medvedeff8, для чего перемычка возле диодов?

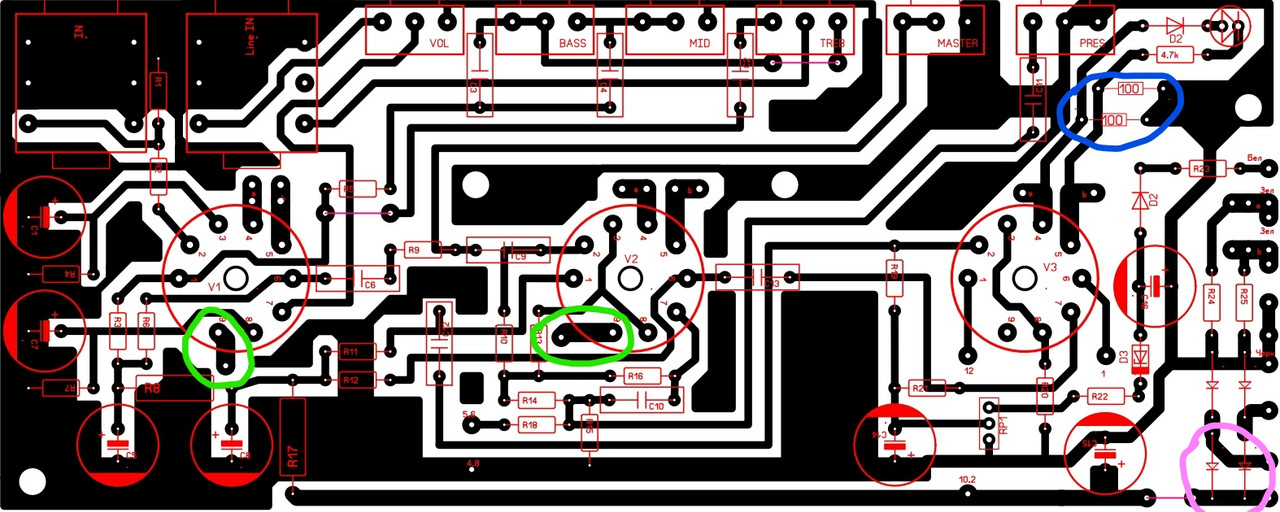

Перемычка (точнее это разрыв для предохранителя), на случай применения двухполупериодного выпрямителя со средней точкой (в таком случае задействованы только два нижних диода, на рисунке обведены сиреневым кружочком) В случае обычного моста, ставится перемычка, а разрыв для предохранителя делаем как обычно, перед мостом, по переменке.
Не понял где на лайке переделана цепь накала (Так же переделал цепь накала, с возможностью распайки под импортные 12ах7) ?
ткни пальцем плиз
Контактные площадки под 9-ми выводами ламп, обведены зеленым. Изначально их не было. Это если накал 12ах7 питать от 6 вольт. На случай питания накала от 12 вольт, а следовательно, нужна отдельная 6-вольтовая накальная обмотка для выходной лампы, предусмотрены еще одна пара резисторов искусственной средней точки, на рисунке обведены синим.
