Автор Тема: Tube Screamer постройка  (Прочитано 177547 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Tube Screamer постройка
« Ответ #1965 : Марта 30, 2017, 13:57:31 »
зачем к словам придираться?

Да не придираюсь я вовсе. Мне просто понравилось такая формулировка и я её дополнил. А что сделал ты?  8)

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Tube Screamer постройка
« Ответ #1966 : Марта 30, 2017, 15:04:42 »
Ну вот я и предлагаю большее кол-во слов для описания :)

А как словами описать цвет?

Знаешь есть такой цвет, который называется зелёный?

Какой из этих цветов зелёный?

(Ссылка на вложение)


50 оттенков зеленого ;)


Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2794
  • Репутация: +340/-21
Re: Tube Screamer постройка
« Ответ #1967 : Марта 30, 2017, 15:41:10 »
Оказывается косячить могут не только DIY-шики, но и сами производители. Достался мне Ibanez Tube Screamer Mini. Схема классическая, с True Bypass. Так эти madeinjapan-цы два резистора местами перепутали. После второй половинки опера у них в сигнале 220 ом, вместо 1к. А в тоне на землю наоборот 1к, вместо 220. Стал копать, ту же проблему заметили на freestompboxes.org. Пришлось лезть с паяльником, менять местами. Заодно, после замены при помощи 3-х Wima MKS02, вместо керамики и 4-х 7mm Nichicon, вместо танталов все стало достаточно аутентично. По классике оставил 0.22 танталы, 51 пик керамику.
Аутентично - это все таки на тантале. А керамика в ООС на звучание вообще не влияет ибо работает она в диапазоне, который вообще не слышен. Я много для себя сравнивал пленку и тантал и больше нравится мне именно на тантале скример. А для бархатного низастого подогрева у меня есть клон mxr zw-44.

Оффлайн Михаил Светлов

  • Новичок
  • *
  • Сообщений: 91
  • Репутация: +41/-3
Re: Tube Screamer постройка
« Ответ #1968 : Марта 30, 2017, 16:08:28 »
Пост был вообще то не об этом. А о косяке Ibanez. Все остальное - мои около музыкальные домыслы и предпочтения.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Tube Screamer постройка
« Ответ #1969 : Марта 30, 2017, 16:13:40 »
о косяке Ibanez.

А почему ты решил, что это именно косяк, а не умышленное изменение?

Оффлайн Михаил Светлов

  • Новичок
  • *
  • Сообщений: 91
  • Репутация: +41/-3
Re: Tube Screamer постройка
« Ответ #1970 : Марта 30, 2017, 16:54:45 »
А почему ты решил, что это именно косяк, а не умышленное изменение?
Схеме 40 лет в обед.
Потому, как расположены элементы на плате.
Живу давно и плодотворно.
Выбирай.
« Последнее редактирование: Марта 30, 2017, 16:58:16 от Михаил Светлов »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Tube Screamer постройка
« Ответ #1971 : Марта 30, 2017, 17:30:11 »
Схеме 40 лет в обед.

А кто автор схемы?

Потому, как расположены элементы на плате.
???

Живу давно и плодотворно.
Выбирай.

В твоём поведении сквозит раздражение...
Так всегда происходит, когда ставятся под сомнения твои умозаключения?

Я почему то очень сомневаюсь, что Ибанез допускают ошибку в своей собственной схеме, которую они собирают 40-лет в обед.
Смена номинала тех резисторов, перестраивает частоту фильтров и в результате общее звучание несколько меняется, но прибор не перестаёт работать.

Охотно верю, что это сделано умышленно каким то из инженеров предприятия для увеличения "танталово-керамической рези" и результат этого обсудили и согласовали на совете акционеров и директоров правления предприятия, что наверняка зафиксированно в соответсвующем документе и затем, на 41-году существования схемы, в неё были внесены изменения отдельным пунктом, который называется:

"Способы и методы реализации, для увеличения танталово-керамической рези в педали гитарного эффекта Ibanez Tube Screamer Mini".

Только они же "madeinjapan-цы" поэтому они написали так:

"ギターエフェクトペダルタンタル、セラミック切削を増加させるための方法および方法の実装 Ibanez Tube Screamer Mini"

Оффлайн Михаил Светлов

  • Новичок
  • *
  • Сообщений: 91
  • Репутация: +41/-3
Re: Tube Screamer постройка
« Ответ #1972 : Марта 30, 2017, 18:22:12 »
1. Сусуму Тамура. Работал в Maxon. Ibanez "просто дал объяву".
2. Гугел есть? Фото внутренностей полно. Выводы - твоя сильная сторона.
3. Все в этом мире совершают ошибки. Например я. Продолжая этот раздражающий бесполезностью диалог.

Оффлайн Михаил Светлов

  • Новичок
  • *
  • Сообщений: 91
  • Репутация: +41/-3
Re: Tube Screamer постройка
« Ответ #1973 : Апреля 09, 2017, 02:18:37 »
Возвращаясь к теме, что все косячат. Напомню, что R10 и R11. Первое фото миника, как у меня. На втором фото, судя по более высокому номеру партии на электролите новее.



« Последнее редактирование: Апреля 09, 2017, 02:30:29 от Михаил Светлов »

Оффлайн trengtor

  • Ветеран форума
  • ******
  • Сообщений: 4906
  • Репутация: +4535/-13
  • Диванный блюз-блендер
    • Ремонт [комбо]усилителей и педалей эффектов, в т.ч. бутиковых
Re: Tube Screamer постройка
« Ответ #1974 : Мая 19, 2017, 18:45:47 »
- электролито-полиэтилентерефталатовый бархат

Тогда уж лучше вельвет, как нарочито-провокативный англицЫзЬм ;D

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Tube Screamer постройка
« Ответ #1975 : Сентября 30, 2018, 16:20:52 »

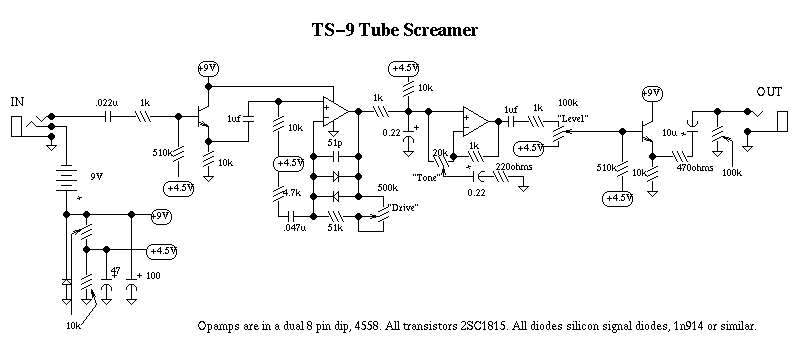

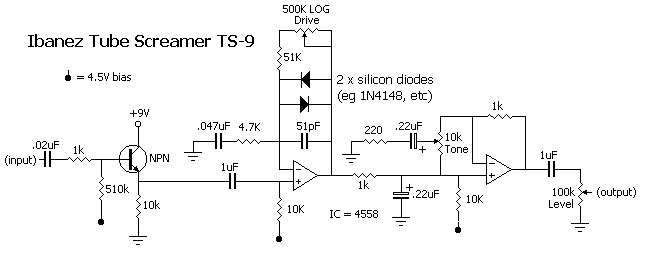

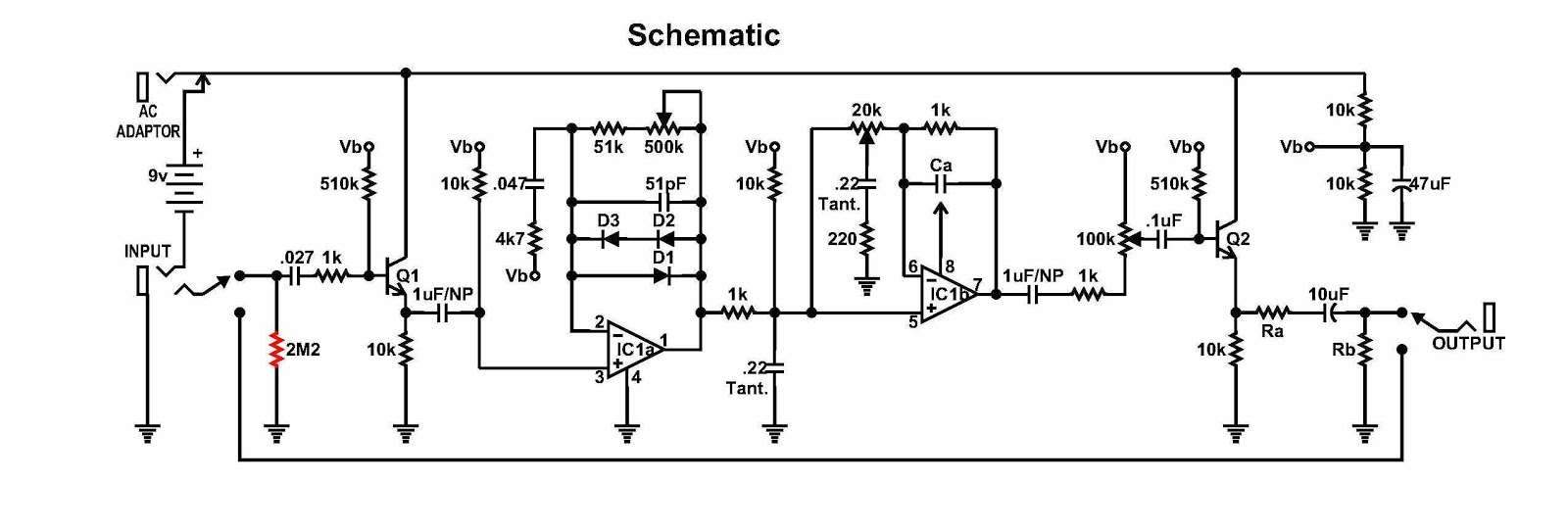

Привет товарищи. Захотел собрать второй раз Лампокричалку , ещё раз пересматривал схемы и печатки, и обнаружил одну непонятку. На Тонпадовской схеме 1 вывод пота Громкость 100 кОм висит на половине питания ( средняя точка) , на моих имеющихся печатках -тоже. На других схемах- этот вывод висит на общей земле ( "- " питания) . Кому верить, где правда ?  Хотя свой первый Тубскример делал  по первому варианту ( как на Тонпад) , но всё равно интересно ))

Оффлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2794
  • Репутация: +340/-21
Re: Tube Screamer постройка
« Ответ #1976 : Сентября 30, 2018, 16:40:38 »
Привет товарищи. Захотел собрать второй раз Лампокричалку , ещё раз пересматривал схемы и печатки, и обнаружил одну непонятку. На Тонпадовской схеме 1 вывод пота Громкость 100 кОм висит на половине питания ( средняя точка) , на моих имеющихся печатках -тоже. На других схемах- этот вывод висит на общей земле ( "- " питания) . Кому верить, где правда ?  Хотя свой первый Тубскример делал  по первому варианту ( как на Тонпад) , но всё равно интересно ))
В сервис мануале на полпиталова брошено. Это принципиально для электронного байпасса на полевиках.
На трубайпассе при наличии выходного буфера без разницы.
Без буфера и с трубайпассом как в схеме посередине, только на землю и никак иначе.
Кстати, есть у 808го в его оригинальном исходном виде одна паскудна деталь.  Он нижний по выходу полупериод режет по уровню около 2В. Что в эффекте, что в байпассе.  Это изза того, что эмиттерный повторитель с 10килами пашет на другие 10к подпирающие выход.
Есть в схемах поздних переделок тьюбскримера вагон рудиментов и атавизмов электронного байпасса.
« Последнее редактирование: Сентября 30, 2018, 16:56:18 от Bulldozerrr »

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Tube Screamer постройка
« Ответ #1977 : Сентября 30, 2018, 20:55:57 »
Ок спасибо большое за ответ !!

Оффлайн SoMik

  • Завсегдатай
  • ***
  • Сообщений: 403
  • Репутация: +5/-1
  • больше олова и будет здорова... наверное
    • Доска объявлений Кемеровской области
Re: Tube Screamer постройка
« Ответ #1978 : Декабря 22, 2018, 13:11:56 »
купил бп где +и - местами поменяны.
включил грелку и усе.
теперь тока свист стоит на включенном эффекте.

как думаете могли транзисторы умереть с1815 ?

Оффлайн Tuvalu

  • Опытный
  • ****
  • Сообщений: 592
  • Репутация: +171/-11
  • GuitarPlayer.Ru fan!
Re: Tube Screamer постройка
« Ответ #1979 : Декабря 22, 2018, 14:11:14 »
как думаете могли транзисторы умереть с1815 ?
Едва ли. Так как ток ограничен эмиттерным резистором, то транзистору вообще фиолетово. Кстати, это получился инверсный режим работы, который иногда применяется в реальных девайсах, например, Fuzz War 2-й версии. От переполюсовки обычно ОУ дохнут.
