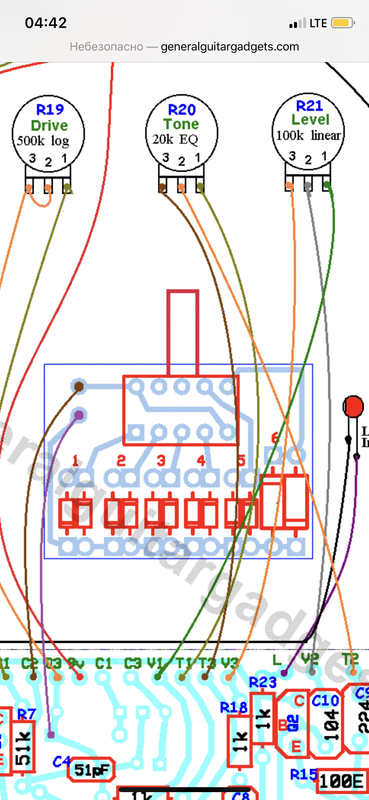

Возвращаясь в тему, хочу задать вопрос. На GGG есть мод, который позволяет выбирать диоды аж из 6 вариантов. И всё это удовольствие регулируется 6-позиционным поворотным переключателям на 10 pin. Но я нигде не могу найти такой в продаже. Кто подскажет и ткнёт носом? (На Алике есть похожее, но там крайнее правое положение это «выкл», т.е всё разомкнуто. Заказывать такой с самого GGG за 20$ не вижу логики )

С диодами в ТС интересный звук получается, когда они подобраны так, что ощутимо искажают только когда сам операционник уже входит в перегруз - отсюда куча скримерообразных педалей со светодиодами в ОС. Выход в чистый в таком режиме правда не совсем плавный, но сам характер звука очень яркий и рокенрольный.
А вот с переключением софт/хард клиппинг я потерпел фиаско - хард клиппинг в скримере с его пре/пост фильтрацией просто не звучит хорошо. А чтоб звучал, надо полпедали перелопатить. А это нецелесообразно.
Остановился пока на переклюке зенер-диоды/без диодов (тоже клёво, мало гейна и громко)/красный+зелёный светодиоды. Регулятор гейна 1М, 220н перед тоном сделал переключаемым на 100н для пущей яркости звука. Но это я подгонял под свой сетап и другие педали, чтоб пользовать не в качестве грелки, а как самостоятельный овер.

У гермашек низкое обратное сопротивление (проверяется тестером), которое шунтирует регулятор гейна и валит общее усиление схемы.
Их лучше ставить после ОУ на массу, после резистора 10 кОм - там они звучат мягко и виолончельно.
А дама на картинке напомнила вот это :

https://www.youtube.com/watch?v=RoTnvNWbPCk

fed13fed, не ломайте голову, используйте проверенные на практике идеи :

View this post on Instagram

https://www.instagram.com/p/BU5xSnXlsID/

fed13fed, прототип у меня выглядел более жутко: товарищ самостоятельно изготовил и смонтировал плату по документации из GGG, поиграл, послушал, но был результатом разочарован. Попросил сделать что-нибудь, чтобы приблизиться к желаемому для него звуку.

Ого! Давно никто Скримеры не паяет! А я тут как раз созрел! Надеюсь, все будет как обычно - беспощадно! Хотя тут особо не развернешься!

на какой созрел?

808


... и добавил:


Предварительный набросок исходя из имеющихся запасов деталей

Реально скример на двухсторонней плате? И ради только питания в верхнем слое?
Ну не знаю даже

Да он есть у меня! Не травить же в ноль! А так сильно упрощает жизнь. Питание и общий полигоном в верхнем слое, остальное и пол-питания полигоном в нижнем. Расход хлорного железа минимален!
