Автор Тема: Вопрос  (Прочитано 18367 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Вопрос
« Ответ #90 : Августа 23, 2009, 18:25:05 »
cerr,
При воткнутом джеке оно раскорачивается с земли ;) Ну а при вытащенном, соответственно, закорачивается на землю.
Всмысле, имеете ввиду, какой смысл держать мост под напряжением? Ну ему вроде побарабану почти что должно быть :) А, думаю, фон не от этого. Ну и тут уже спаяно так, что не хотелось бы менять в этом месте ничего.
Я б хотел проверить, может лампа преда корявая, да заменить нечем :(

... и добавил:

Вообще мне кажется странным, что фонит даже при ручке громкости выкрученной в ноль (т.е. сигнал садится на землю). Как бы этот фон ни от чего не зависит.

... и добавил:

А можно усилок включить вообще без лампы преда, я думаю? Просто ради эксперимента.
А без лампы мощника?
« Последнее редактирование: Августа 23, 2009, 19:13:41 от JoeDominges »

Оффлайн cerr

  • Опытный
  • ****
  • Сообщений: 862
  • Репутация: +26/-2
Re: Вопрос
« Ответ #91 : Августа 23, 2009, 21:02:01 »
Если фон от накала - само собой, что громкость никак не может повлиять на фон. Попробуй просто проводком закоротить сетку выходной лампы на землю - если фон остался, значит, причина в ее накале. Хотя странно, не должно такого быть.

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Вопрос
« Ответ #92 : Августа 23, 2009, 21:09:23 »
Блин... у меня рука дернется и я там вообще все закорочу %)
« Последнее редактирование: Августа 23, 2009, 21:15:23 от JoeDominges »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Вопрос
« Ответ #93 : Августа 23, 2009, 21:13:25 »
JoeDominges, Выключи питание, разряди кондеры в питании, закороти что нужно и включай :) Если руки трясутся ;D

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Вопрос
« Ответ #94 : Августа 23, 2009, 21:15:07 »

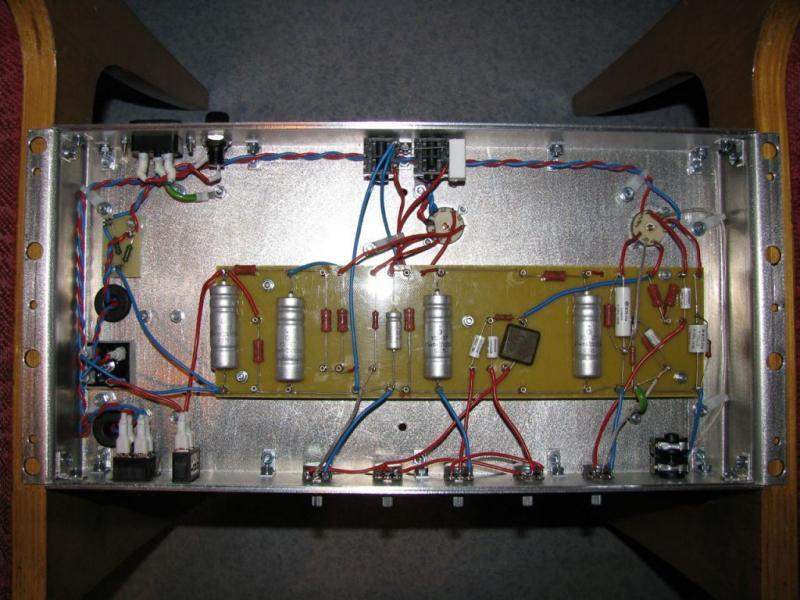

Фотки:

196336-0
196338-1

... и добавил:

А сетка выходной лампы - это какая нога? Судя по схеме, там 3 сетки :)
« Последнее редактирование: Сентября 06, 2009, 23:46:51 от JoeDominges »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Вопрос
« Ответ #95 : Августа 23, 2009, 21:17:24 »
Можно не разряжать кондеры, они вроде зашунтированы резюком у тебя))

... и добавил:

JoeDominges, а как ты паял, не зная где какая нога у лампы?

... и добавил:

Имеется в виду управляющая сетка, та на которую сигнал приходит :)
« Последнее редактирование: Августа 23, 2009, 21:19:53 от bottle »

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Вопрос
« Ответ #96 : Августа 23, 2009, 21:22:51 »
bottle,
Паял по разводке с сайта AX84 :)
Ага, значит нога №2.
Поищу завтра на работе пару "крокодилов" и буду коротить :)
« Последнее редактирование: Августа 23, 2009, 21:24:47 от JoeDominges »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Вопрос
« Ответ #97 : Августа 23, 2009, 22:16:23 »
Поищу завтра на работе пару "крокодилов" и буду коротить :)

Зачем "крокодилы"?   :o Возьми кусок провода и временно припаяй-закороти вторую ногу на "землю".

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Репутация: +40/-4
  • Санкт-Петербург
Re: Вопрос
« Ответ #98 : Августа 24, 2009, 00:43:28 »
однако.
сделано очень аккуратно, я бы даже сказал красиво.
Это сколько интерестно автор времени угрохал на все это?

я вот сейчас свой хай - фай доделал, так там монтаж был вот такой:

http://content.foto.mail.ru/inbox/hader84/_blogs/i-490.jpg

извеняюсь за качество изображения.
Делал я этот усилок 3 дня. Провода обрезал и зачищил гораздо дольше чем паял.

вот еще фотки:
http://content.foto.mail.ru/inbox/hader84/_blogs/i-492.jpg
http://content.foto.mail.ru/inbox/hader84/_blogs/i-489.jpg
а это доделан. Сейчас супруга через него музыкку слушает, радуется хорошему звуку  :)
но внутри у него не так красиво все вылизано как у большинства местных ампостроителей  :rolleyes:
http://content.foto.mail.ru/inbox/hader84/_blogs/i-496.jpg
« Последнее редактирование: Августа 24, 2009, 00:45:08 от Hader »

Оффлайн Alex Shade

  • Ветеран форума
  • ******
  • Сообщений: 6608
  • Репутация: +651/-15
  • Volume и разум
    • Alex Shade Sound Laboratory
Re: Вопрос
« Ответ #99 : Августа 24, 2009, 07:24:25 »
Hader, 6П13С?

Оффлайн Hader

  • Эксперт
  • *****
  • Сообщений: 2101
  • Репутация: +40/-4
  • Санкт-Петербург
Re: Вопрос
« Ответ #100 : Августа 24, 2009, 10:59:45 »
Hader, 6П13С?

да

... и добавил:

мне просто любопытно зачем тратить время на ювелирность и мега красивость если важно лиш правильное расположени, надежный контакт и в общем то все, больше ничего.... Главное что бы работало как надо и ремонтопригодным было.
« Последнее редактирование: Августа 24, 2009, 11:02:05 от Hader »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Вопрос
« Ответ #101 : Августа 24, 2009, 12:48:35 »
...мне просто любопытно зачем тратить время на ювелирность и мега красивость если важно лиш правильное расположени, надежный контакт и в общем то все, больше ничего.... Главное что бы работало как надо и ремонтопригодным было.
Это как почерк - бывает красивым, но не понятным, а бывает корявым, но вполне читабельным :)
Для себя я давно уже понял - чем аккуратней монтаж (не красивей, а именно аккуратней, хотя зачастую эти понятия совпадают), тем проще в нем разобраться другому человеку, да и тебе самому - по прошествии времени ведь многое вылетает из головы :)

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Вопрос
« Ответ #102 : Августа 24, 2009, 12:57:37 »
Это как почерк - бывает красивым, но не понятным, а бывает корявым, но вполне читабельным :)
Для себя я давно уже понял - чем аккуратней монтаж (не красивей, а именно аккуратней, хотя зачастую эти понятия совпадают), тем проще в нем разобраться другому человеку, да и тебе самому - по прошествии времени ведь многое вылетает из головы :)

Да и кому то показать "потроха" не стыдно :)
И в случае продажи, можно не опуская глаза в пол, называть цену ;)

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Вопрос
« Ответ #103 : Августа 25, 2009, 14:24:40 »
Глянул по осциллографу. На выходном гнезде синусоида 50 Гц с амплитудой примерно 0,5 В.
Раз 50 Гц, то это наверное от накала?
Может ли это быть  от того, что у меня провода накала идут прямо под выходными гнездами?
Может ли это быть из-за плохой пайки накала к панельке? А то у меня как раз к лампе мощника фиговато припаялись провода (сам ступил).
А касательно красивости, - нравится мне, когда все хорошо сделано :)

... и добавил:

Перепаял накал, - та же фигня. Завтра буду пробовать замыкать лампу на массу.
« Последнее редактирование: Августа 25, 2009, 19:08:24 от JoeDominges »

Оффлайн bottle

  • Ветеран форума
  • ******
  • Сообщений: 6392
  • Репутация: +1765/-62
  • решил включить дурачка
Re: Вопрос
« Ответ #104 : Августа 25, 2009, 19:18:46 »
JoeDominges, 50 Гц - не значит накал, это значит промышленная частота ;D
Наводиться может не только через цепи накала, а отовсюду где проходит силовая коммутация (220 В от розетки, коммутация вторичной обмотки транса до выпрямителя).
И проверь все-таки резисторы через которые заземлен накал.
