ARB, как снимать АЧХ мне 10 лет назад в университете объяснили, и как работает логарифмический усилитель тоже, только он то тут причем? От вас хочу получить графики не в удавопопугаях а в стандартизированном формате. И если выкладываете графики то будьте добры рассказать как проводились измерения, чем возбуждалась катушка звукоснимателя и т.п.
Если вы подзабыли что такое АЧХ - Амплитудно-частотная характеристика (АЧХ) — функция, показывающая зависимость модуля некоторой комплекснозначной функции от частоты.
На графике АЧХ по оси абсцисс откладывается частота, а по оси ординат отношение амплитуд выходного и входного сигналов системы. Обычно для частоты используется логарифмический масштаб, так как исследуемый диапазон частот может изменяться в достаточно широких пределах (от единиц до миллионов Гц или рад/с).
Вот в качестве примера как можно мерить http://distortion.gorodok.net/pickup.htm
Вы как проводите измерения?
Мне вообще интересно, я вот задал вам вопрос, вы когда нибудь,
проводили измерения?
То, что вы говорите, справедливо к другим типам измерений,
но не к пассивным пикапам!
Ваши рассуждения теоретические, я уже около 20 лет снимаю АЧХ пикапов.
Мы пользуемся двумя методиками.
Для пассивных пикапов, применена методика, похожая на приведенную в
диссертации, написанной
Professor Steven Errede, Department of Physics, University of Illinois at Urbana-Champaign, IL
2000-2011 и там нет никаких логарифмических измерений, по причине, о которой я указал выше.
Я к этому выводу пришел еще 20-лет назад, вам не кажется странным, что человек с ученым званием,
на другом конце света, пришел к таким-же выводам.
Мы применяем активный зонд (непосредственное подключением, без измерительного кабеля между пикапом
и щупом), с непосредственным подключением пикапа к затвору транзистора,
им и определяется входное сопротивление, емкость не превышает 2pF!!!
это делается для того, чтоб избежать искажений и исключить нагрузку, которая-бы вносила
изменения в истинные значения!

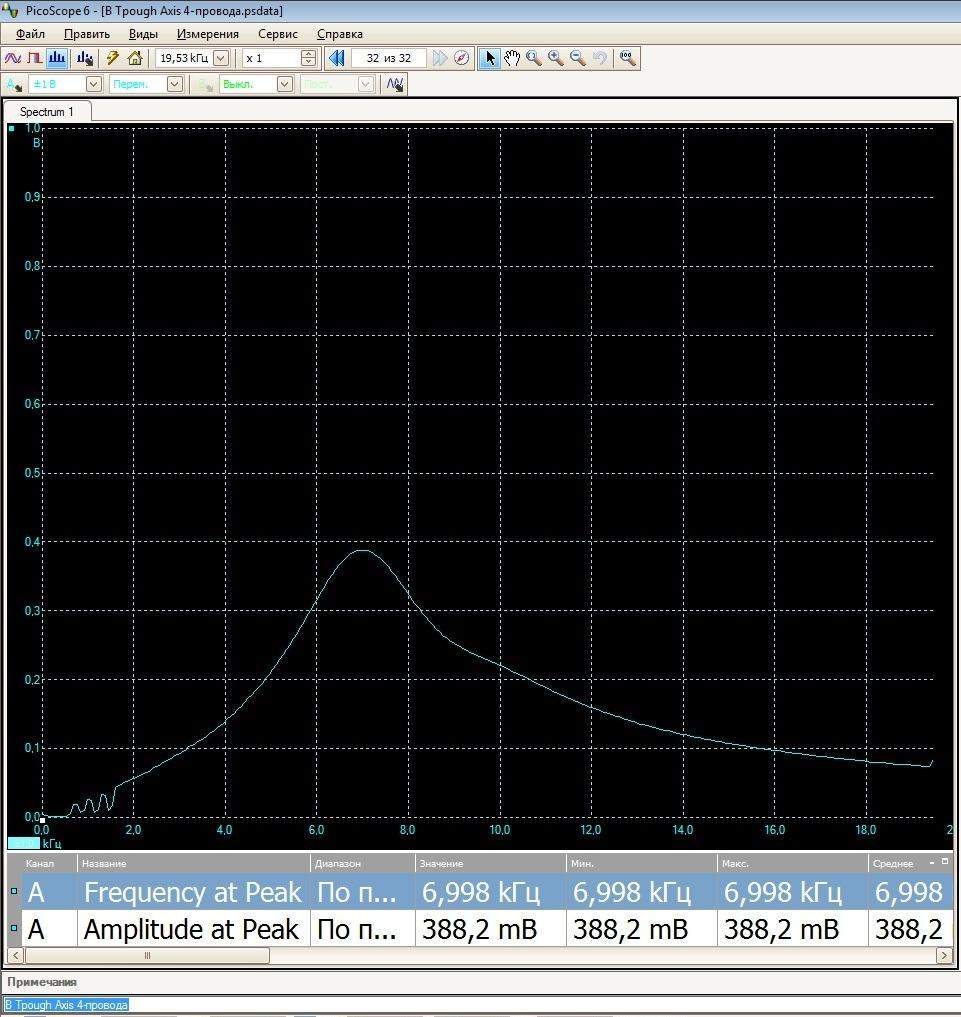

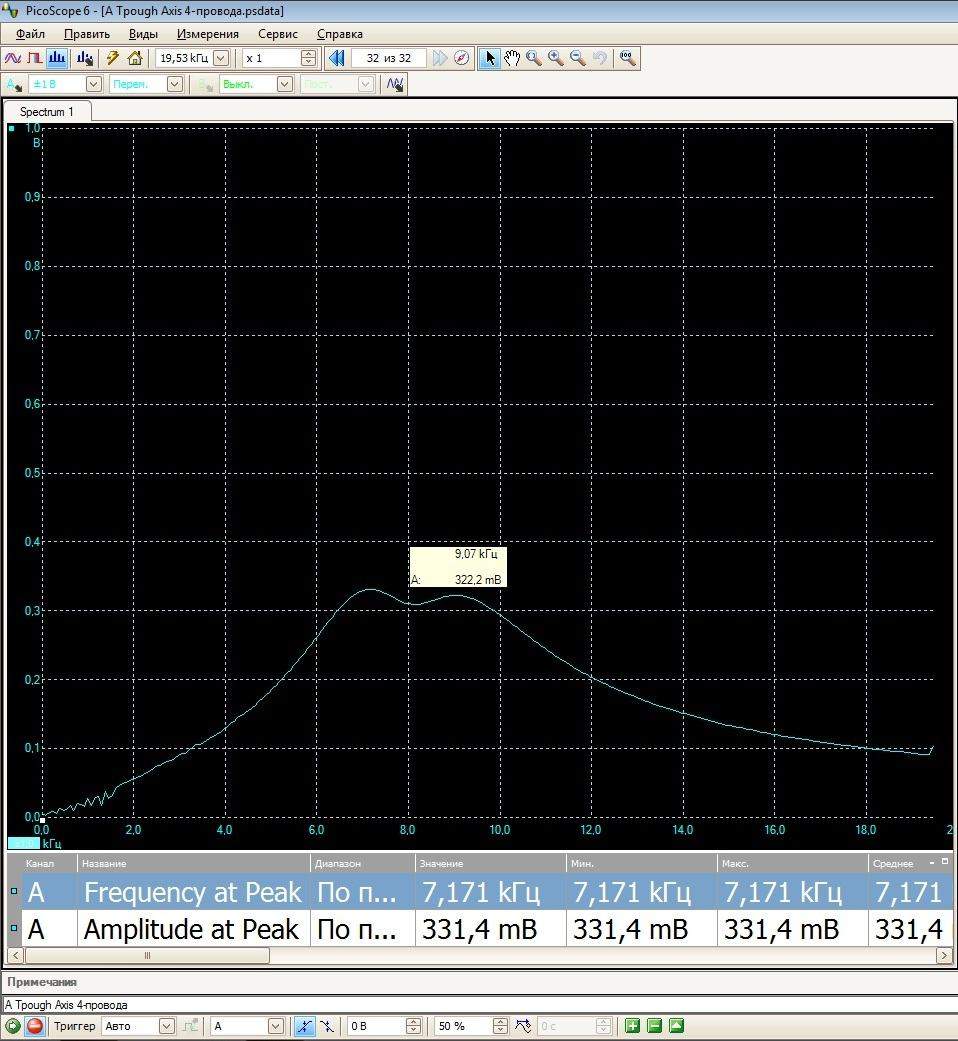

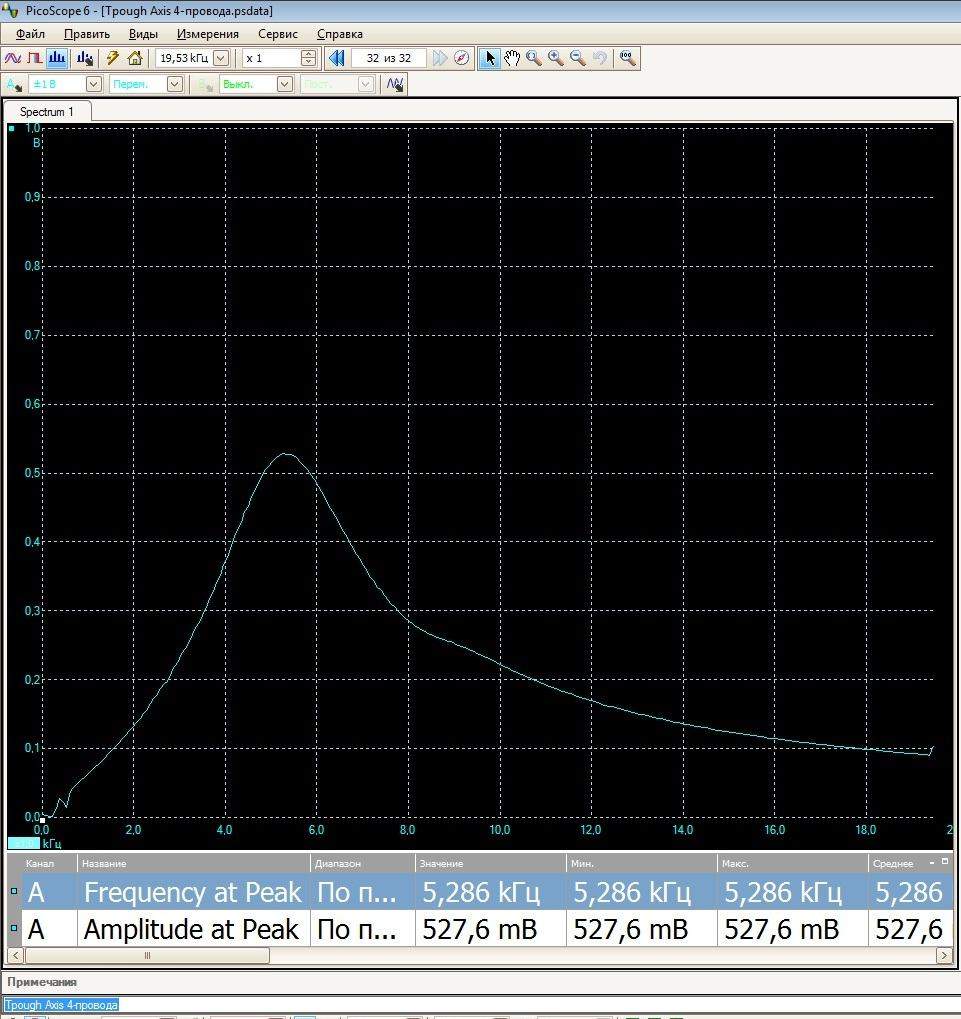

Вторая методика, предназначена, для измерения активных пикапов,
для этого был сконструирован специальный усилитель, который обеспечивает
одинаковое значение тока, в низкоомной катушке-драйвер, во всем эффективном спектре часто,
что позволяет получить магнитное поле, одной напряженности, во всем спектре частот,
и избежать самоиндукции катушки, тут мы применяем пассивный измерительный зон Rin-100kOm.
