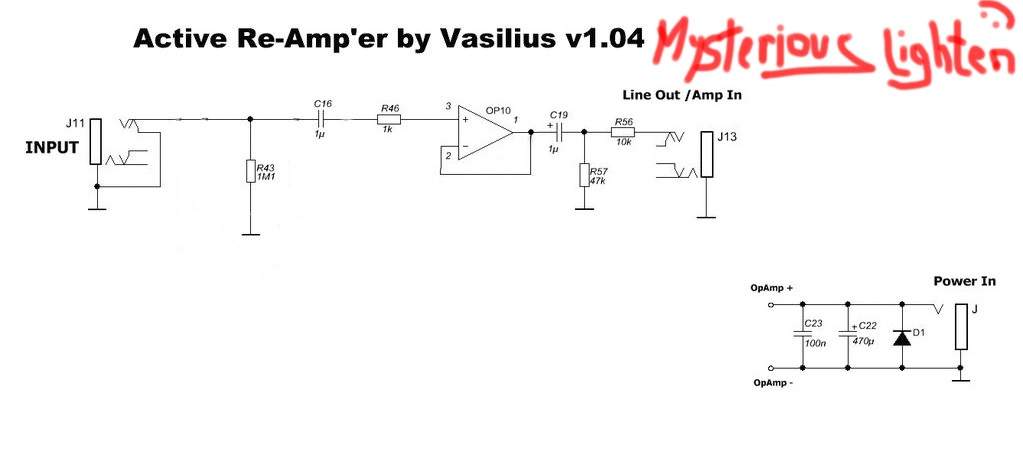

Mysterius, только у тебя зачем то два повторителя подряд, да и один из конженсаторов между ними лишний. Я поправил схему:

Mysterius, мужик, "повторитель", это повторитель. Не усилитель. Он на выход передаёт столько же, сколько и на входе. Если нужно усиление, собирай всю нижнюю часть схемы Василиуса


Не браните сильно.. мы в универе не проходили такого)))

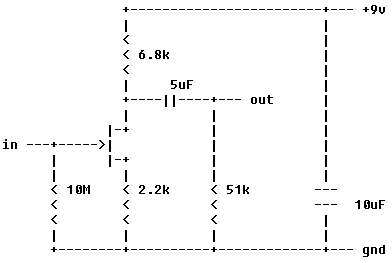

а если так сделать? должно быть усиление +6Дб, но я убрал второй каскад, т.к. он является повторителем



deLuther
У меня M-Audio Audiophile 2496, там 2 линейных моно входа
Датчики - Gibson 490R 498T

Mysterius, блин, наколотил тут воду....

ты не понял значение резисторов и понеслась
попробую объяснить на пальцах....

там сделан переключатель PAD, который должен как понижать так и повышать сигнал
на каскаде ОУ сделано повышение, на делителе с R58 сделано понижение... тут все элементарно же
по сути это корявое решение, и было сделано для того, что б сделать в одной ручке как понижение так и повышение сигнала....
кнденсаторы раздилительные что б отсечь постоянку , электролиты потому что маленькие , можно ставить не полярные - но там габариты большие....
на выходе 10к  - сделано просто по аналогии с датчиками EMG ...
и 220пик в ОС не нужно = нужно 20-30пик


Эта схема неоптимальная - так как в первом каскаде идет Кусил больше 1 - и при больших уровнях входного напряжениея, и маленьком питании - клипинг, тоесть надо честных +-15В
поэтому решение хоть и рабочее но не оптимальное, подарил другу такой девайс и он работает успешно
Но себе сделал по схеме с SPM-100 - с поста https://guitarplayer.ru/index.php?topic=230351.msg8445741#msg8445741

vasilius, в этой схеме есть интересный момент, выделенный синим. Какое у этой штуковины назначение? Выглядит необычно

это классический костыль для реализации симметричного  сигнала... на входном диф усилителе входного канала произойдет вычитание помехи с полезного сигнала... так делают и фирмачи кста

а синим потому что, это не обязательно, и тот выход предназначен для подачи в усилитель....
хотя если и реализовать такое включение то при моноджеки все будет ОК

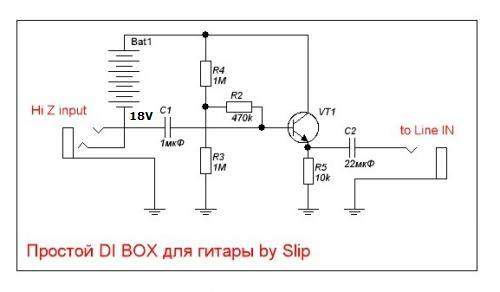

Артем Терентьев, первое, что в голову приходит - малая ёмкость или неисправность первого конденсатора (который 1мкф должен быть). Но в первую очередь желательно монтаж проверить, нет ли ошибок или непропаев.

Слава Обоскалов, какая именно схема?
