Всем доброго времени суток. Экранировал гитару, сделал распайку звездой - фон практически ушел. Но, при выкручивании ручки тона появляется вот такой звук  https://drive.google.com/open?id=1yiR5CpJ-UvkUJzXOwAGV7MUkYhUaaz4f . На клине эти шумы также присутствуют, но, естественно, уровень их значительно ниже (их практически не слышно). Не могу понять, с чем это связано и связано ли это как-нибудь с экранировкой (мб что-то все-таки мог неверно сделать).

Подскажите, кто может, какие могут быть наиболее вероятные причины?

Опять игры в ромашку ((( Какие звучки? Синглы - фон на перегрузе по любому. Кроме фона запиши звук струны, чтоб было с чем сравнить. Может, и не критичен такой уровень. Ты ж играть собрался или 480 тактов пауза? В паузе - громкость на ноль на гитаре, или дристоршн выключи.

Да, справедливое замечание).

Звучки - хамбакеры. Вот здесь https://drive.google.com/open?id=1SksByWeiUtd8j6_mUgZoGg665kH2h1Yl тон убрал. Вот здесь https://drive.google.com/open?id=1z8A1kgyoU4itjMuqyiMWSGY1FDyRd2mO тон выкрутил на максимум. При игре, как это можно слышать, этот самый шум в сигнале не слышно. Но вот если убрать руки с гитары....  Может быть с ним смысла и нет бороться, но, тем не менее, хотелось бы выяснить причину этого шума.

Насяльника, не ругайся, моя старался как мог!

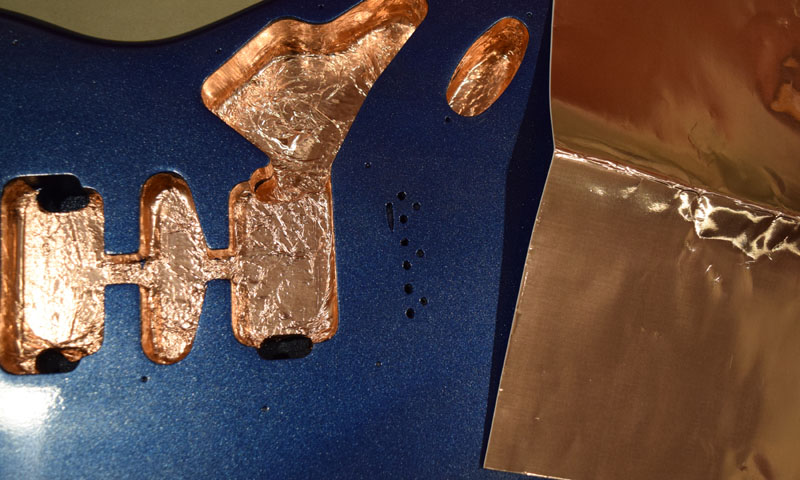

Экранирую с расчётом на синглы, пока...
Пикгард имеет экран только на темброблок - оставить как есть или залепить тоже медной фольгой и по максимуму?
Опять же - на пикгарде люминь - не будет ли корродировать при контакте с медью?

Ещё вопрос, может не критично, но провод на джек - стоит ли ставить экранированный, но изолированный, что бы сама экранировка провода не контачила с медной экранировкой кармана под джек и кармана под поты?
Сам переход между этими полостями стоит ли соединять отдельным проводом или наоборот оставить без соеднинения, поскольку земля подойдёт с плэйта джека?

Думал, что все шумы поборол, но оказалось все не так

Вчера припаял кабель заземления в термоблоке, который идет от бриджа . Почему-то отошёл. При пайке использую канифоль и припой.
Не пойму почему иногда получается плохое соединение и которое не зразу можно заметить?

До того как припаял кабель никаких посторонних шумов не было.
А теперь рукой прикасаюсь к потенциометру, а в динамике слышен шорох и фон.



Vasik_NJ, что такое фон? -  это электрические наводки.
кто его ловит? - провода, и прочие элементы схемы.
какой смысёл обматывать весь лопух, если под ним провода идут только посередине?

Напряженность электромагнитного поля внутри замкнутой эквипотенциальной поверхности равняется нулю. А не замкнутой - не равняется.
Это чувак, именем которого пушку назвали, сказал.


Кстати поэтому и экран что на последнем фото - работать будет через жо. Он же из одних дырок.

Когда включаю голову на динамике есть небольшой фон (шипение), но когда начинаю играть на электрогитаре то на басовых струнах (5 и 6-я) вылазит приличный фон (шипение). Сначала нормальный сигнал идет, а потом фон. На тонких струнах не слышно.

Проверил и перепаял почти все соединения.

В розетке нету заземления

Уважаемые более опытные!
Помогите с звучками...

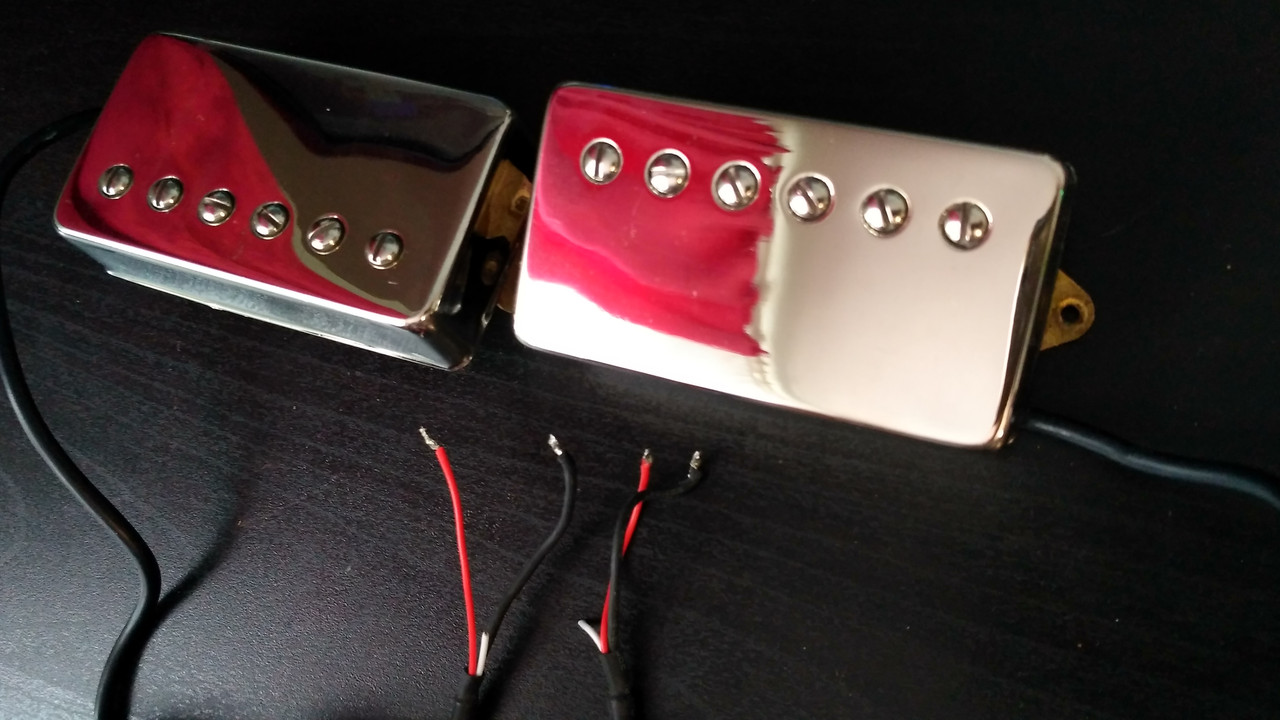

Раньше паял только 2х и 4х проводные датчики, а тут мне в руки попались звучки Gotoh VH-2002 у них 3 провода.
Красный, белый и чёрный.
Черный не звониться тестером(значит земля?), Красный сопративление -12.25, белый-6.05(это на рассингловку?).
Моя распайка проста - 2хамба, 1волум, 1 тон, 3х позиционный переключатель..отсечка не нужна ..
Тогда просто спаять красный с белым и дальше как в 2х проводном датчике?

Белый изолируй отдельно от всех проводов. И паяй остальные как двухжильный хамб. Белый это отсечка. Отсекает одну из двух катушек,в зависимости от того,с каким проводом его соединишь.

Короче говоря лак+графит у меня не работает,сделал такую жирную полоску и она не звонится!...

Реабилитирую "рецепт" с цапонлаком!
Для покраски графитом полостей тембро-блока и переключателя датчиков лес-поло-подобной гитары, которую "трудолюбивые" вьетнамцы сделали чисто "для галлочки", взял:
- маленькая стеклянная баночка из-под детского питания,
- три строительных карандаша,
- 5-10 кубов (сантиметров кубических) цапонлака,
- 15-20 кубов этилового спирта,
- малярный скотч шириной 5см для обклейки поверхности деки вокруг полостей,
- кисточка плоская для рисования, шириной 5-6мм.
Дёшево и сердито! Этого объёма хватит на одну гитару, чтобы покрыть все полости в три-четыре слоя.

30-ти грамовый пузырёк цапонлака, в зависимости от жадности продавца, стоит 150...200 рублей. Желательно брать бесцветный, но на самом деле, цвет всё-равно станет чёрным.
И ещё: химически более чистый графит можно наковырять из батареек или щёток для электродвигателей, но карандаши прямо на столе лежали...

Трём графит "в порошок" на напильнике или крупной наждачной бумаге.
Берём маленькую стеклянную баночку из-под детского питания, насыпаем в неё графит.
В графит вливаем цапонлак, хорошо размешиваем до состояния густой кашицы и на пару часов закрываем плотно крышкой.
Графит из карандашей содержит в себе ещё глину, воск и жиры. Они там окончательно растворяются.
А перед покраской добавляем спирт, размешиваем и получаем консистенцию густой туши - очень удобно детской кисточкой для акварели красить!
Графитовая смесь (состав) довольно быстро сохнет, запах у неё - довольно специфический, поэтому покраску лучше производить в хорошо проветриваемом помещении.
Наносим 3-4 слоя, постепенно, по мере высыхания предыдущего слоя.

После высыхания смеси, проверил проводимость тестером: на расстоянии 15см сопротивление = 7,5КОм , что вполне удовлетворяет требованиям к экранирующим покрытиям.
Иллюстрации:
1. было -


2. стало -
