Re: Экранировка гитары
« Ответ #9420 : Мая 21, 2021, 13:08:25 »
Подскажите- у кого был опыт. Чем лучше всего смыть черную графитовую экранировку?
спиртом, если не нитролак на гитаре (хотя, если бы графит попал на нитролак, думаю, другой вопрос задавали бы ;D)

Оффлайн kutep

  • Частый посетитель
  • **
  • Сообщений: 154
  • Репутация: +59/-1
Re: Экранировка гитары
« Ответ #9421 : Мая 21, 2021, 15:41:03 »
Всем спасибо!

Оффлайн Владимир Бондаренко

  • Опытный
  • ****
  • Сообщений: 601
  • Репутация: +80/-5
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #9422 : Июня 06, 2021, 09:09:50 »
А фон пропадает/появляется когда прикасаешься/убираешь руки от струн?
Пропадает и появляется. Где рыть ?

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37080
  • Репутация: +3935/-666
  • Гитарный мастер Сураев
Re: Экранировка гитары
« Ответ #9423 : Июня 06, 2021, 14:32:27 »
Значит экран так себе или провода в каналах должны быть экранироваными

Оффлайн Илья Орехов

  • Новичок
  • *
  • Сообщений: 13
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #9424 : Июня 16, 2021, 04:13:00 »
Здесь на бридж нет земли, это нормально?


Оффлайн Косолапов

  • Эксперт
  • *****
  • Сообщений: 1596
  • Репутация: +856/-419
Re: Экранировка гитары
« Ответ #9425 : Августа 29, 2021, 10:28:58 »
Кто что думает про медные спреи? Годятся для экранировки?

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89816
  • Репутация: +9827/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка гитары
« Ответ #9426 : Августа 29, 2021, 11:34:45 »
Про эмилак в теме много раз писали. Годятся.

Оффлайн Александр Гончаренко 1981

  • Новичок
  • *
  • Сообщений: 75
  • Репутация: +21/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #9427 : Августа 30, 2021, 04:47:25 »

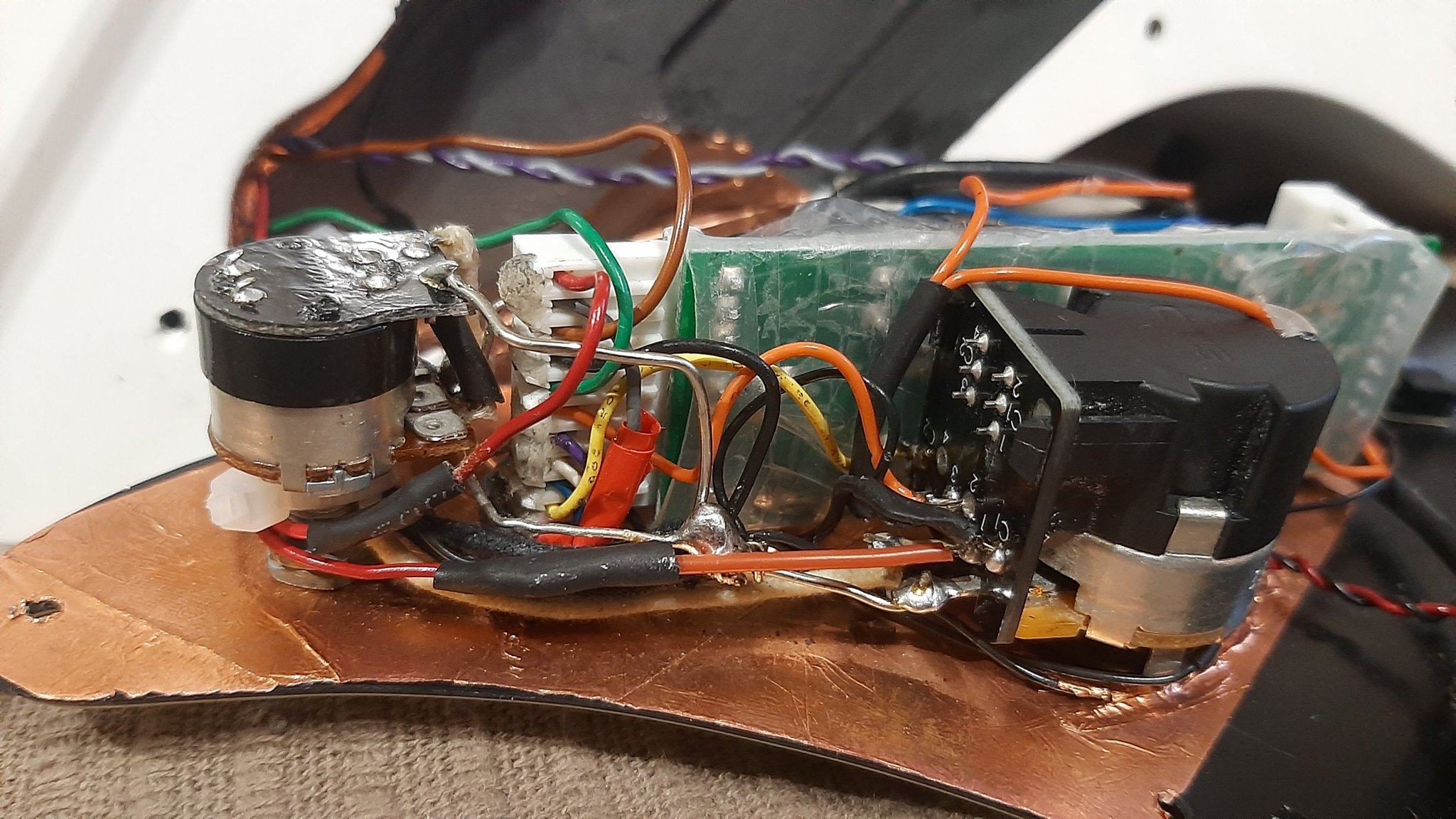

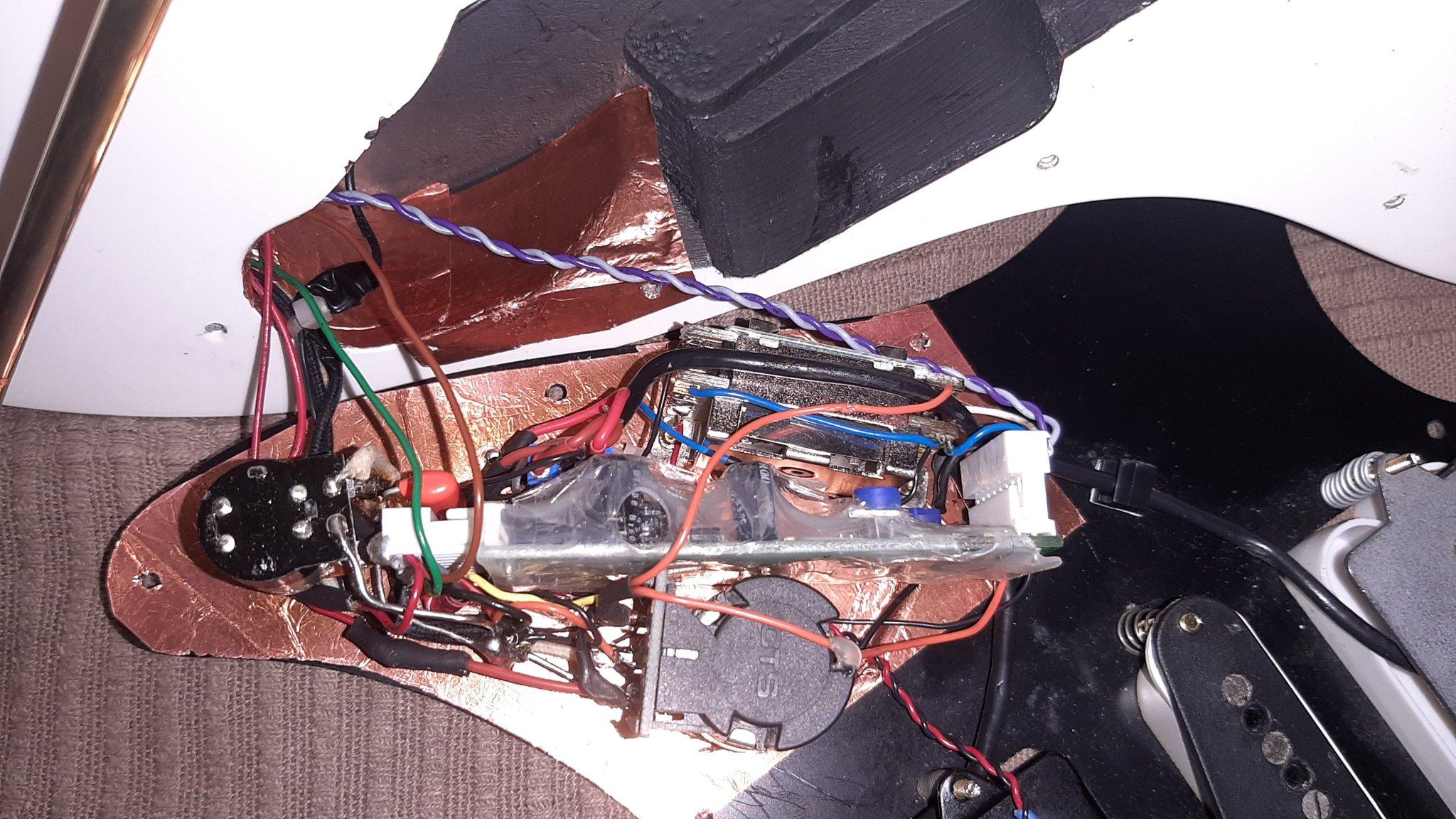

 Прочитал весь форум, перепаял сустейнер))))


... и добавил:



... и добавил:

Использовал и медь и графит. Артефакты в звуке ушли. Всем спасибо за инфу!!

... и добавил:

Землю спаял в воздухе, к корпусам потов ничего не паял, все поты на медной фольге как и корпус джека. Все отлично получилось.
« Последнее редактирование: Августа 30, 2021, 05:11:03 от Александр Гончаренко 1981 »

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37080
  • Репутация: +3935/-666
  • Гитарный мастер Сураев
Re: Экранировка гитары
« Ответ #9428 : Августа 30, 2021, 12:32:08 »
С суйтейнером очень много нюансов. Начиная с сайта образца 2001 года и идиотской навигации

У этого сустейнера  есть провода которые нужно максимально короткими делать (они и сами пишут на некоторых схемах). Есть те которые лучше заменить на экранированный провод. Плюс общий экран. Тогда это все более менее работает

Год назад ко мне Сергей Марвин приходил, который пол Москвы обошел и никто не мог ему нормально убрать космические звуки при вкл  сустейнера. Используя то что я описал выше - удалось все сделать хорошо. И звук очистился от мусора.

Оффлайн Александр Гончаренко 1981

  • Новичок
  • *
  • Сообщений: 75
  • Репутация: +21/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #9429 : Августа 30, 2021, 15:01:25 »

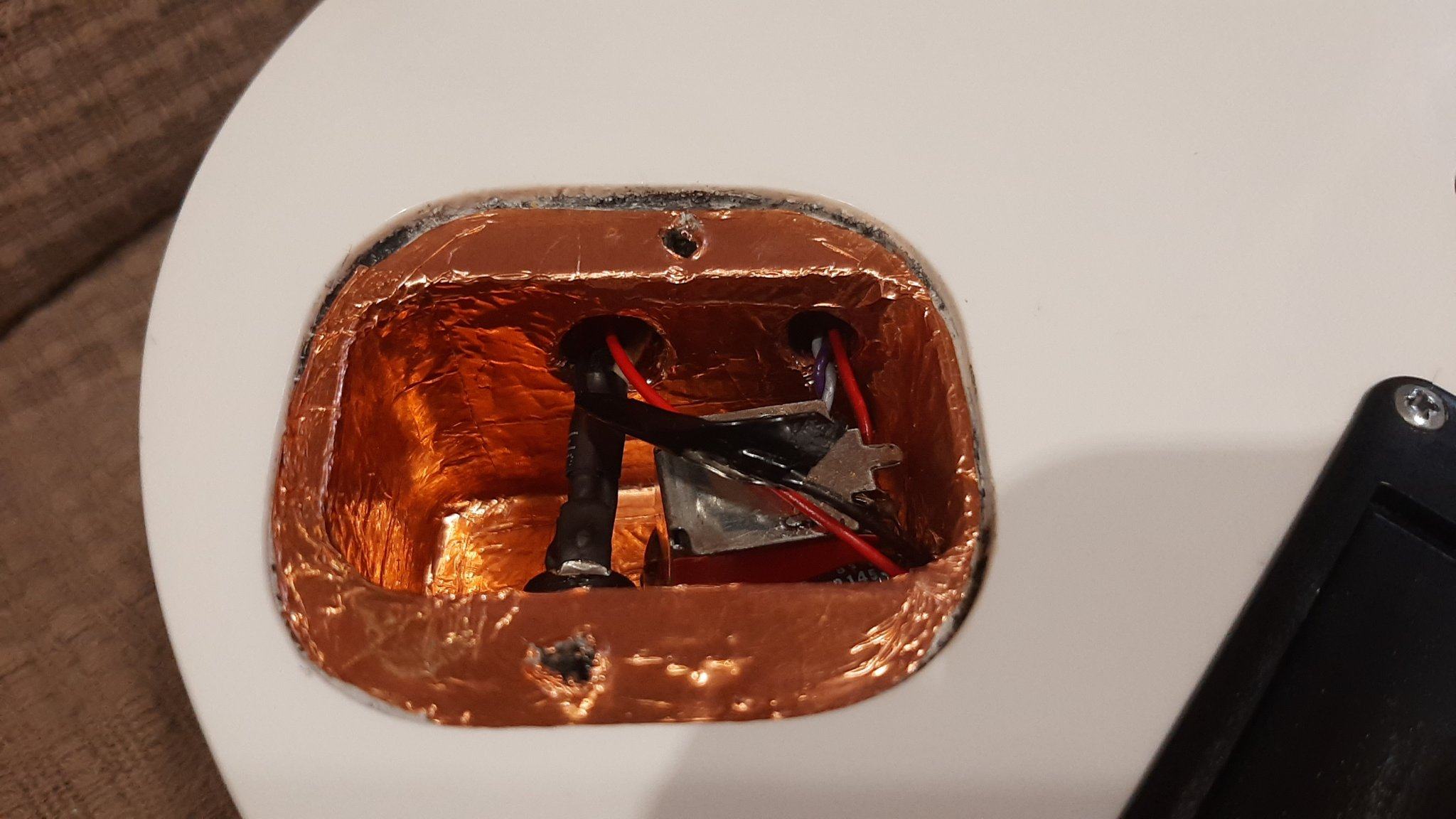

У меня пот управления сустейнером смонтирован в отсек для джека. Мастер, который мне его первоначально ставил использовал экранированный провод, для проводов сустейнера который шел с остальными проводами через канал. В итоге я принял решение использовать обычные провода. Но параллельно существующему каналу для проводлв, просверлил еще один, оба канала в медной фольге, по одному пустил провода сустейнера, по другому джека. Иначе получалось, что у меня либо эти провода сопрткасаются, чего не должно быть по инструкции, либо экранированный провод попадал в экранированную полость, что на этом форуме обозначили как Зло

Оффлайн VincentLaw

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #9430 : Января 11, 2022, 13:55:42 »
Решил поменять электрику в своем Джексоне, ибо стал тупить свитч.

Экранировка гитары была сделана давно другим человеком, фона практически не было.

После спайки по схеме
(нажмите чтобы показать/спрятать)

с некоторыми допущениями

(нажмите чтобы показать/спрятать)


появился ацкий фон, которого и до экранировки не было.

Т.к. у свитча пластиковый корпус, кинуть землю от него на потц громкости невозможно. Исключал свитч из схемы - все равно жутко фонит.

Занимаюсь распайкой первый раз. Где я накосячил?

Оффлайн Алексей Е

  • Ветеран форума
  • ******
  • Сообщений: 5197
  • Репутация: +738/-20
Re: Экранировка гитары
« Ответ #9431 : Января 11, 2022, 19:34:33 »
провода, которые ты подвёл к гнезду, перепутал местами

Оффлайн VincentLaw

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #9432 : Января 12, 2022, 20:44:53 »
провода, которые ты подвёл к гнезду, перепутал местами

Все правильно подключил.

Экран в крайних точках прозванивается , корпуса потцов с экраном тоже.

Из железа:
потцы CTS А500
кондер - 0,022мкФ 630 V
свитч - hosco vlx 54


Может из-за того что я немного подкорректировал схему спайки?
(нажмите чтобы показать/спрятать)

Хотя корпуса потцов между собой прозваниваются.

« Последнее редактирование: Января 13, 2022, 09:08:35 от VincentLaw »

Оффлайн Hotrodguitar

  • Ветеран форума
  • ******
  • Сообщений: 6433
  • Репутация: +960/-151
  • Зарегистрированный
Re: Экранировка гитары
« Ответ #9433 : Января 13, 2022, 12:59:19 »
VincentLaw,

переделывай заново все :))) пока своими глазами не увидишь куда что идет нормально не сделаешь, если не паяешь каждый день ;))))

и юзай тестер (сразу видно выход с датчика по сопротивлению) и напрямую выводи проводками - чтобы было понятно есть звук или нет.

Оффлайн VincentLaw

  • Новичок
  • *
  • Сообщений: 18
  • Репутация: +3/-0
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #9434 : Января 13, 2022, 13:39:17 »
VincentLaw,

переделывай заново все :))) пока своими глазами не увидишь куда что идет нормально не сделаешь, если не паяешь каждый день ;))))

и юзай тестер (сразу видно выход с датчика по сопротивлению) и напрямую выводи проводками - чтобы было понятно есть звук или нет.

Т.е. схема выше с пометками рабочая, это не рабочие руки? :)

Грешу на свитч HOSCO VLX54.
Нашел тут схемку
(нажмите чтобы показать/спрятать)

Крайние контакты оставлять пустыми?
