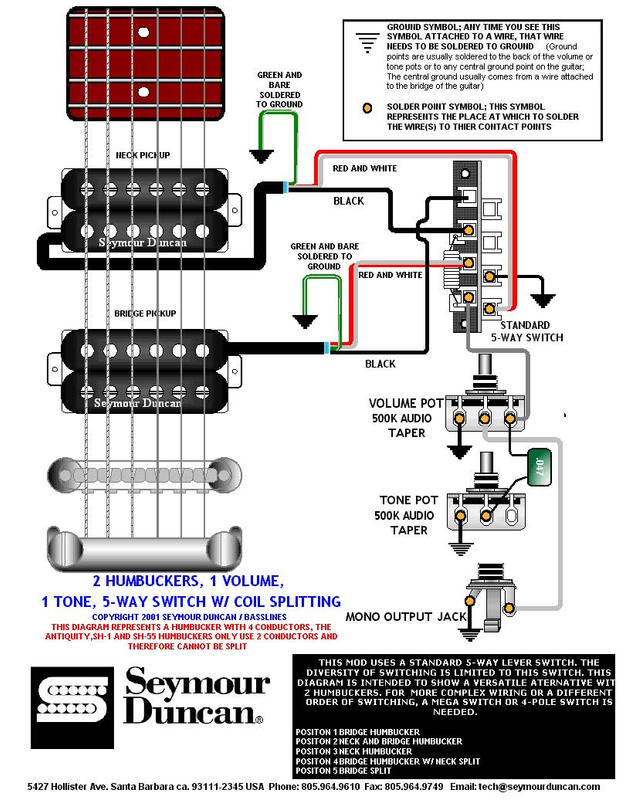

https://docs.google.com/gview?embedded=true&url=https%3A%2F%2Fwww.seymourduncan.com%2Fwp-content%2Fuploads%2F2016%2F05%2F2H_5WSPL_1V_1T.pdf
Здравствуйте. У меня вопрос. Как может работать эта схема? Почему нет перемычки на переключателе? Без неё сигнал не пройдёт.

A.Pihulsky, Схема верная, но надо понимать, что переклюк американский. Японские имеют обратную раскладку. Вторая секция делает только отсечку на нековом. Перемычка не нужна.

Хорошо. Пускай был бы переключатель японский. Отличие как я понимаю лишь в том где будут выходные контакты (commone). Но две стороны никак не связаны между собой. По какой цепи пойдёт сигнал с отсечки?

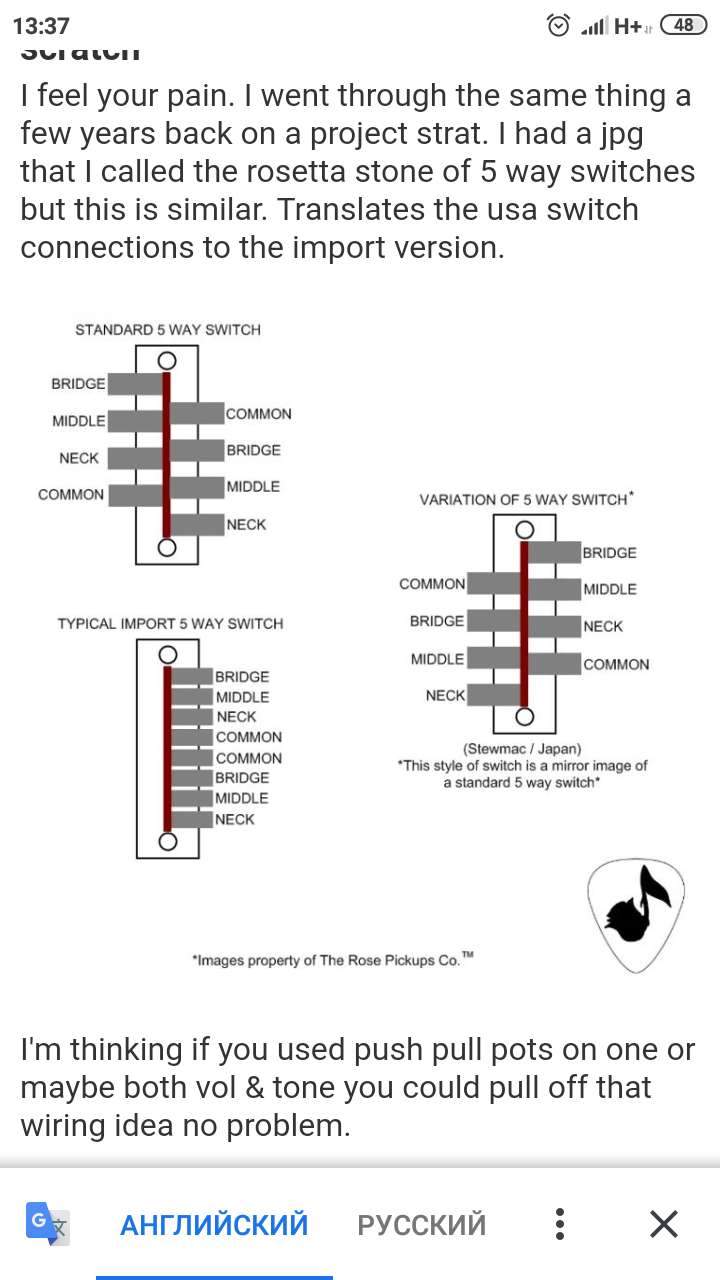

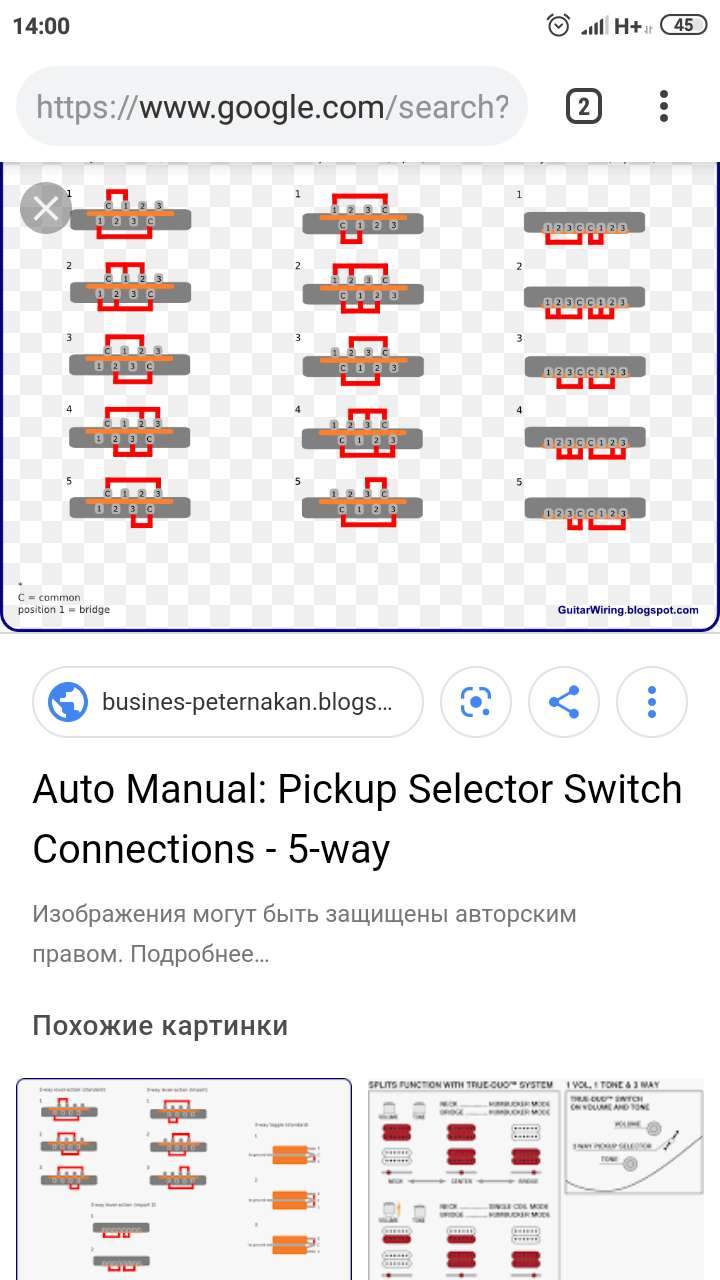

Может кто-то может показать схему с отсечками на 5 позиционнике с типом контактов как на картинке стьюмак/Япония?

A.Pihulsky, Сигнал с отсечками идет с нижней половины. Верхняя делает отсечку на нековом, но основной сигнал с некового идет по нижней половине. Там типовой страт-переклюк.

Получается:
BRH
BRH+NCH
NCH
NCS+BRS
BRS

В 4 положении нек сингл пойдёт на землю, чёрный с соседнего контакта сидит на корпусе потенциометра. Я так понимаю...

A.Pihulsky, По моей раскладке 4-е? Там идет соединение общего с контактами 2 и 3  нижней секции. Т.е. черный с нека и отсечка с бриджа, на верхней секции соединяются земля и отсечка нека, что делает "сингл". Т.е. получается две отсечки, только разные катушки. У нека южная, у бриджа северная.

Спасибо. Кажется начинаю понимать свою ошибку. Я думал, что соединение отсечки с землёй вырубит хамбакер полностью. Так у меня было при распаивании схемы. Значит делаю вывод, что я не правильно определил выхода на своих звучках в моей гитаре

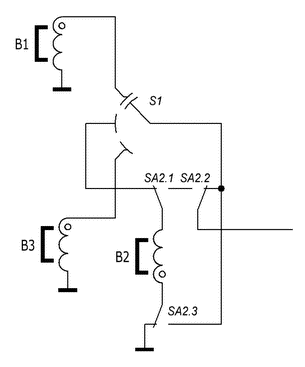

Народ, может кто схемку зарисовать...
Есть 3 сингла, пот громкости и 3х позиционный переключатель (и тумблер).
Нужно из этого собрать схему, чтоб средний датчик можно было включать параллельно/последовательно к двум оставшемся.
Я вижу примерно так: телековская распайка бриджа и нэка а к выходу сигнала от них. тумблером подключаться средний датчик с возможностью разного порядка подключения.
Как реализовать такую схему? Одного тумблера хватит?

Похоже, нужен тумблер на 3 направления.

Тут походу вообще 2 тумблера+3х поз. переключатель.

День добрый. Есть корейская версия Ibanez AX125 (https://ibanez.fandom.com/wiki/AX125). Хочу заменить родные звукосниматели на более качественные. Бюджет ~$150. Посоветуйте пожалуйста, можно ли подобрать что-то стоящее для данного инструмента за вышеуказанную сумму на б/у рынке?
Материалы гитары:
 - Дека: махогон
 - Гриф: клен\палисандр
Мои музыкальные предпочтения довольно широкие: от Джими Хендрикса и Гэри Мура, до Megadeth и Testament.

Seymour Duncan Sh1/Sh4 сэт.

Ребят, гляньте, пожалуйста: такая схема должна быть рабочей?

Для пояснения: схема на основе этой


с добавление пуш-пуллов для последов. включения хамбов и переключателя фазы. А ещё хочу заставить работать сингл с помощью крутилки потенциометра (независимо от хамбов). Такое реально?


Upd.
Не, нарисованная схема по-ходу неправильная.

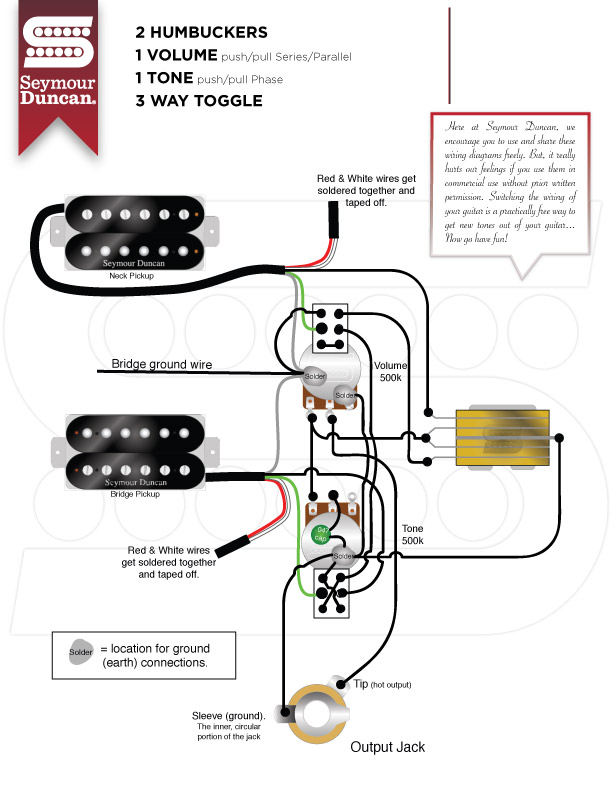

Нашёл такую ещё


Но вопрос по синглу так и остаётся...
