я однажды порвал начальный конец катушки на нековом телесингле. и вот что сделал - расколупал щёчку катушки между магнитоводами, и оказался внутри . там естественно мне открылись самые первые слои намотки. оторвал один проводок и подпаялся к нему. понятно, что это было не прям самое самое начало витков, но всё так очень близко к этому. когда всё заработало, я в эту, выкопанную дыру запихнул заплатку из быстросохнущей эпоксидки. потом всё закрылось крышечкой и стало никому не видно.

Ура!!!
дождался своего звучка...

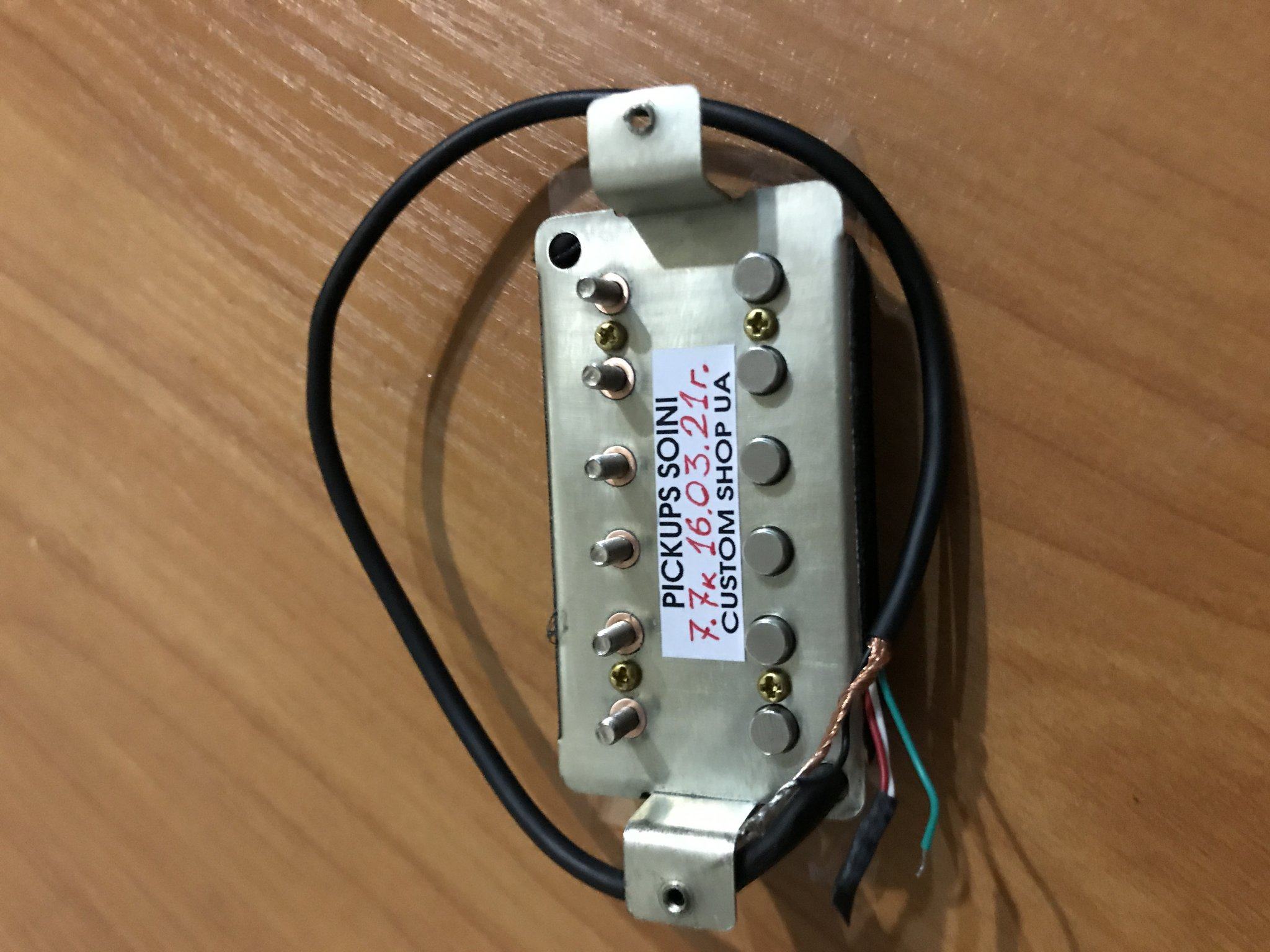

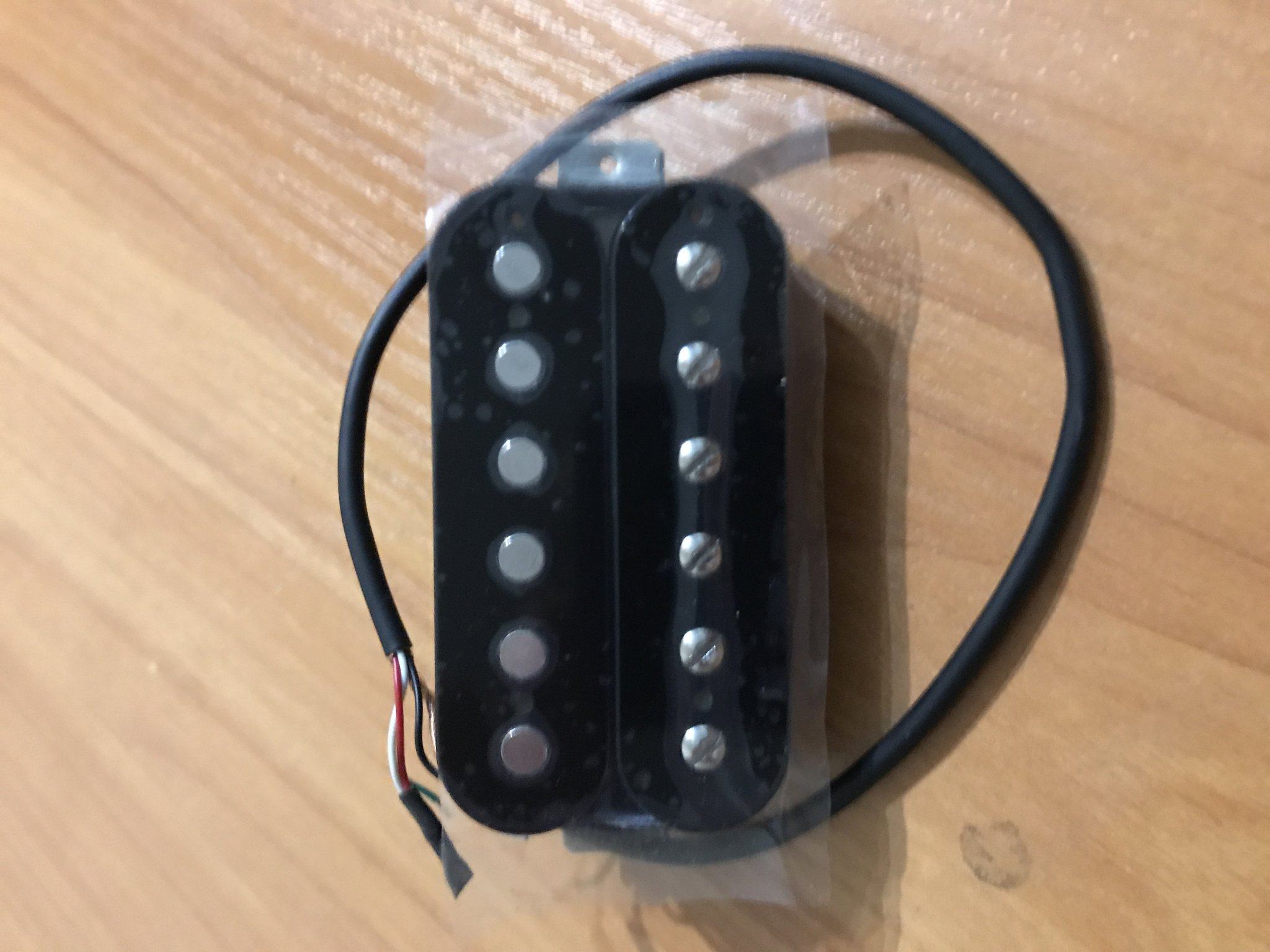

заявлен (заказан) копией сеймора дунканя (мак клауда из клана мак клаудов...)
Выглядит очень достойненько... тяжел... по тактильным ощущениям плотен...
в деле придется поменять всю электронику и вот тогда прорверим... чо за зверь, как звучит...
SH-2n Jazz Model вместо порваного матерь-буцкера...

... и добавил:

Камрды, салют!!!
В связи с приходом и установкой нового хамбакера заболел мозг...
никак не хочет стандарта...
вернее требует модификаций...

в общем прошу помощи у людей играющих в излечении мозга...
пара вопросов (наводящих)... после которых оглащу желаемое

1) очень понравился звук некового хамбакера в паралельном подключении (помоему приятнее звук чем у отсечки)
Увидел схему Джими Пэйджа... что то приглянулось...
2) от стандартной схемы с отсечкой отказываться не хочется...

в общем есть 2 пота с пуш-пулами (один для отсечки хамбакеров, как в стандартной схеме), обнаковенный пот, трехпозиционник обнаковенный, гнездо.

хохочется поиметь следующие схемы:
1. (стандарт без отсечки) нек хамб/ оба хамба/ бридж хамб
2. (стандарт с отсечкой) нек хамб 1 катушка/ оба хамба по одной катушке/ бридж хамб 1 катушка (первая отсечка)
3. (добавить к стандарту) пуш-пулом переключается нековый хамб в параллельный/последовательный режим
по крутилкам хотся:
1. общая громкость на всю схему
2. тон некового датчика
3. тон бриджевого датчика

один моно выход...

melko_bass,Я тоже заморочился с распайкой по схеме Джимми пейджа когда менял датчики.
Купил 4-е пуш-пулла. Отдал мастеру он сделал ...
В итоге все работало, но на отсечках звук не понравился.
Единственное что было круто - одна ручка работала как хороший бустер сигнала.

Со временем снял все пуш-пулл и поставил обычные потенциометры
Если ещё захочется попробовать подобное сделать, то может 3-х позиционный переключатель, но дополнительные дырки в корпусе гитары не хочеться делать.

я в принципе у Пейджа только параллель хочу выдернуть со схемы...
дырки - дело наживное...
сейчас у меня вопрос !!! насколько реально правильно сделать одну общую громкость и тоны на каждый звучек... (варианты на 2 волума и один тон мне кажутся менее интересными...) а вот и новая дырка... крутилко-клацалка...

melko_bass,Тут мало чем смогу помочь
Я поделился личным опытом

ну так и на том спасибо...
Я верю, найдутся те кто пуд соли схавал...
вот они то и расскажут, и подскажут...


Я так представляю что опираться можно примерно на это... нужно только доработать... если неправ, готов выслушать...


Предполагаю что в схеме нужно на вторую половину пуша кинуть бело- красную пару от нека...
Я прав? Не молчите!!!  Сегодня попробую изобразить...
а заодно может и спаять...

... и добавил:

добрался до сути...
перва схема будет выглядеть, я так понял, следующим образом:



я прав?
ток теперь второй пуш я не соображу (пока...)

... и добавил:

осбрал послушал... нек в паралели на этом датчике слабоват... очень тихий...
поэтому пересмотрел схемы и решил для каждого звучка выделить свой пуш...
не факт что так и останется.. но пока есть:
для нека 1 - хамб
              2 - отсечка
для бриджа 1 - хамб
                  2 - отсечка
для среднего (положения 3 way клацалки) 1 - хамб/хамб
                     2 - хамб/отсечка1
                     3 - отсечка1/отсечка2
                     4 - отсечка2/хамб
итого вместо стоковых 6 стало 8...
про целесообразность ни слова  мозг то болен...
по звучанию вроде стало интересее и шире...
Завтра все пересоберу по людски и добавлю трехканалку на громкость
(сборку из резистора и кондера...)


... и добавил:

вроде так правильно... для каждого звучка трудится своя схема, свой тон... (есть возможность подогнать частотку под свои потребы...) Да и в паре они работать должны отлично.... связаны то они меж собой общим волумом...
по сути подстроил отработал свои комбинации, и не парься...
ну а если на эксперимент настроится какой типо для студийки то тоже норм... выстроить возможно каждую комбинацию... хотя-бы по частотам если нужно что то нэобычное особенное.

готов услышать критику или предложения...

... и добавил:

Похоже, идёт  постоянка с выхода миддла

Всем привет! Нашел я схемку интересную (картитнка приложена). Суть следующая - землю от нэка или бриджа через потенциометр пускаем на "плюс" мидла, что в 1м и 5м положении даёт последовательно включения нэк+мидл или бридж+мидл соответственно.
Вопрос: можно ли эту схему адаптировать под 2 сингла и 3х-позиционный переключатель - чтоб можно было включить последовательно бридж и нэк (желательно, в положении бриджа), а в другом положении остался чисто нэк? Или хотя бы просто крутилкой подключать последовательно второй датчик.

По идеи, землю бриджевого датчика нужно перекидывать потцом на контакт нэка на свитче. Верно?

греть. но надежд на успех немного. быть готовым к тому, что датчик уже похоронишь

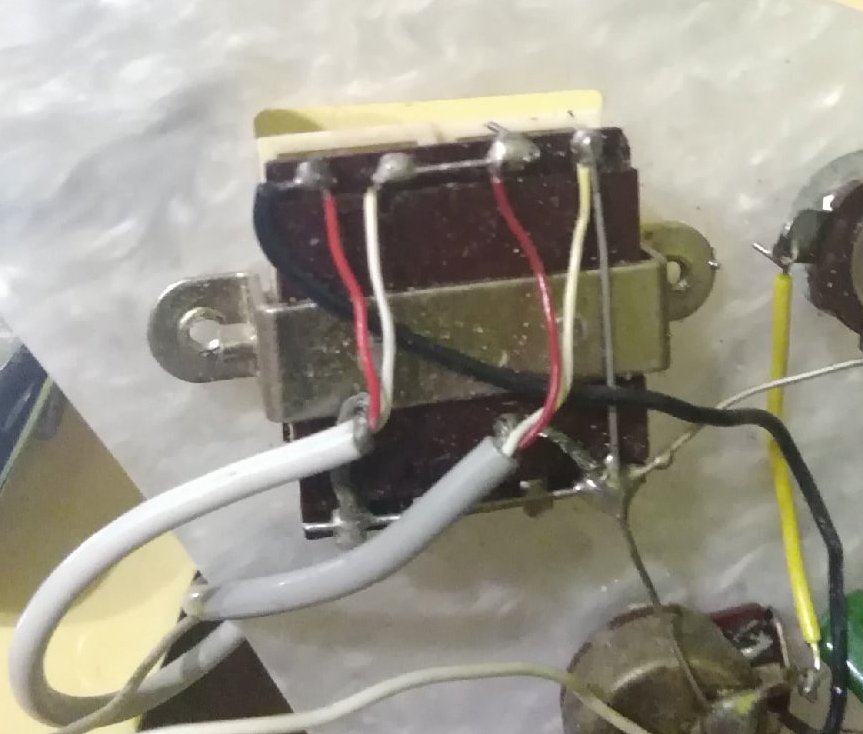

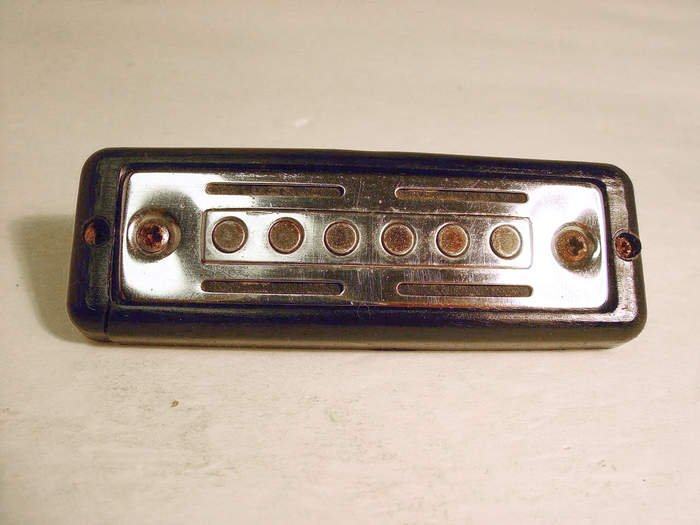

Прошу совета - разобрал одну олдовую японскую гитару Тейско, захотел дурацкий кнопочный свитч датчиков поменять на обычный современный трёхпозиционный. Но оказалось, что у этой гитары датчики трёхжильные, хотя по всем параметрам это должны быть обычные синглы Как перепаять всё это на обычный свитч? Просто попарно соединить у каждого датчика белый с красным проводом, а уже полученные пары припаять к ножкам свитча?
