Всем привет, продолжаю.
Как выяснилось, когда накладка уже была напилена, с одним ладом я промахнулся. На этапе создания чертежа для лазерной резки я промазал расположение 18 лада ровно на миллиметр. Вот чего б мне раньше этого было не заметить - нет, блин, увидел уже на готовой накладке. Какая-то неравномерность пропилов в этом месте была, невооруженным (но натренированным) глазом это видно.
Что ж, надо устранять.
В пропил вклеил на Тайтбонд кусочек шпона, его толщина как раз такая как у пропила, 0,6 мм. Через сутки, когда клей засох, к выступающему куску шпона приладил на суперклей полотно от канцелярского ножа, его толщина 0,3 или 0,4 мм - в сумме они дают как раз требуемый 1 мм. Всю эту конструкцию подпер со стороны шпона каким-то брусочком со струбциной (чтоб не прогибалась), и прижимая к полотну ножа полотно японской пилы, пропилил новый паз. Потом выступающий шпон срезал, вначале кусачками, потом стамеской. Вот пара фото - паз смещен как раз на миллиметр.

Шпон, правда, не того цвета - но во-первых, я его подкрашу, а во-вторых, он полностью скроется под ладом, заметно будет только с торцов... и то, я собираюсь там ножки ладов замаскировать опилками с клеем, постараюсь и шпон тоже закрыть. И после покраски, пожалуй, прогрунтую это место до забивки ладов суперклеем, а то там шпон 0,6, стенка рядом с ним 0,4 мм - с клеем надежнее будет.

За выходные я профрезеровал накладку по шаблону (трапецевидную форму, уже точно по размерам), потом тот же шаблон переклеил на гриф, профрезеровал и его. А на корпусе нарисовал Тандерберд'овскую ступеньку. Ступеньку рисовал фрейсмусом, как иначе-то? Налепил на корпус линейку-ограничитель, использовал фрезу с верхним подшипником. Фото результата:


А вот страшно довольный результатом (чего, правда, по его лицу не скажешь) Подмастерье:

Не-не, только кровавые жертвоприношения!
Я серьезно: заметил, что если при работе порезался и капля крови на заготовке побывала - результат будет положительный. У меня так со всеми рукоделками.

Всем привет, продолжаю.

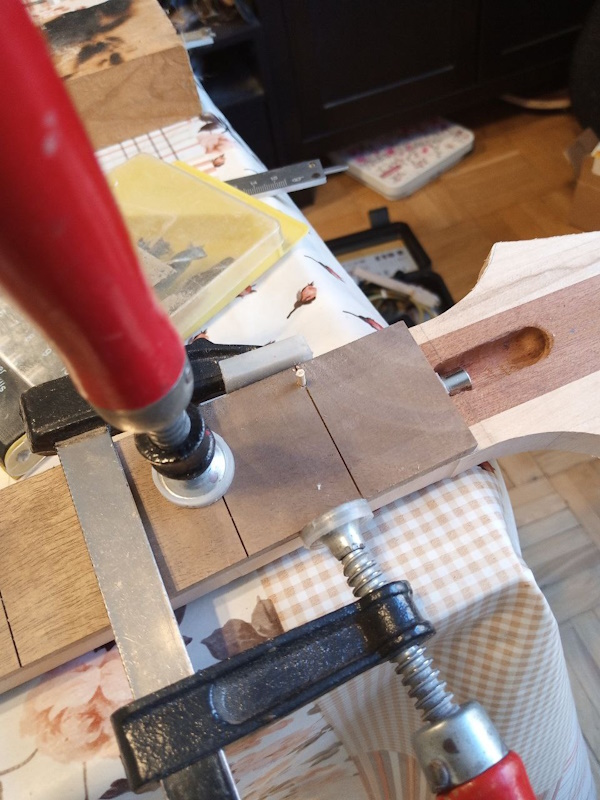

Чтобы наклеить накладку и не промахнуться, использую шканты, как это я делал два года назад. Отверстия под шканты я просверлил точно в ладовых прорезях, на 1 и 23 ладу. Шканты из зубочистки, диаметр отверстий под них 2,2 мм. После установки ладов остатки шканта скроются под ладом, ничего не будет видно. В момент сверления накладку позиционирую на грифе четырьмя струбцинами, по две в начале и конце грифа, вот таким образом:


Та струбцина, что горизонтально, страхует накладку от смещения поперек грифа, она затягивается первой; вторая, вертикальная, прижимает накладку к грифу - без нее сверлить, наверное, нельзя. Шканты, проходя сквозь накладку, углубляются в тело грифа на 6 мм, я счел это оптимальным.

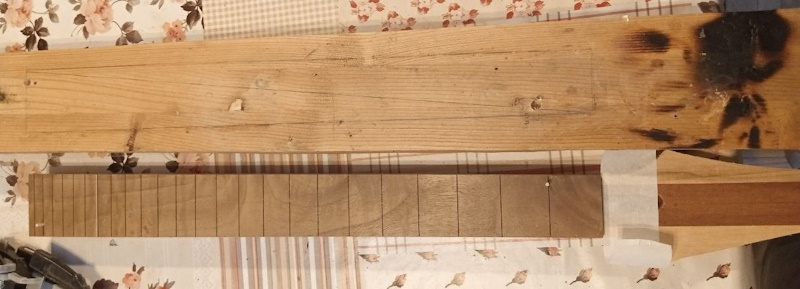

Чтобы прижать накладку при склейке как можно более равномерно и в то же время не елозить по ней струбцинами, использую в качестве прижима ровную сосновую доску. Поверхность доски я оклеил скотчем, к нему клей не липнет. Хотя на фото ниже прозрачного скотча и не видно, он там уже есть!

В доске просверлено два глухих отверстия произвольного диаметра и глубины, куда уберутся хвосты шкантов. Их можно разглядеть на фото, а рядом с ними отверстия меньшего диаметра, от позапрошлогодней склейки.

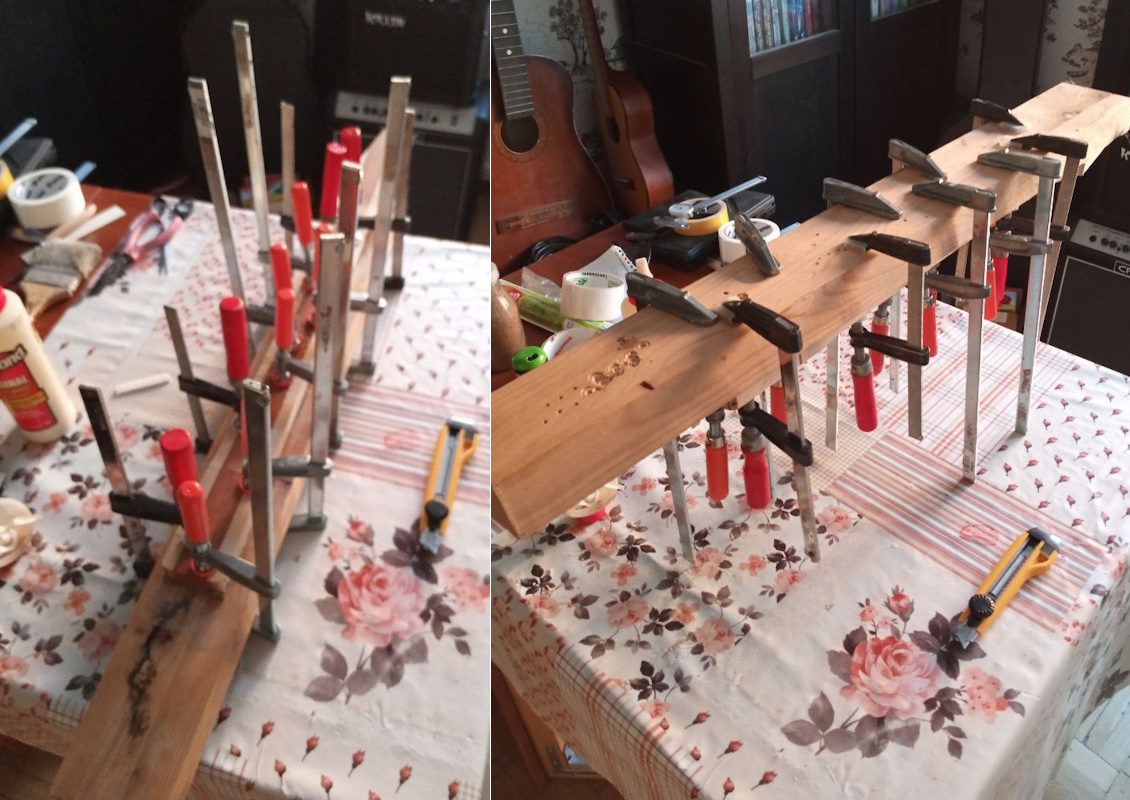

Ну и клею. Струбцин много не бывает. Сохнуть всю конструкцию я оставил накладкой вверх (струбцинами вниз) - пусть потеки клея в основном будут на теле грифа, а не на накладке - тело-то все равно строгать потом.



Внезапно прозрел, что все эти технологии, которыми я тут пользуюсь - это технологии рукожопа. Не умею ровно фуговать - фреза и линейка. Не умею строгать - фрейсмус. Вот и шканты эти при склейке из той же категории... Ну да и ладно - результат? Результат!

в производстве для получения выборки с формой не подходящей для фрезерования применяют долбление. и инструмент называется соответствующе - "долбяк".
чисто из вики - сам не сталкивался.

Всем привет, продолжаю.
Время делать разметку грифа. Здесь накладка из дерева попроще, чем зирикот в прошлом случае, поэтому маркеры ее не испортят. Я спросил у заказчика - может, обойтись боковыми точками только? Вот ведь... незадача... говорит, я, мол, только на лицевую разметку ориентируюсь, сбоку можно ничего и не делать. Что ж, придется делать лицевые маркеры.
Круглые пластиковые точки я отмел по эстетическим соображениям, скучно. Решил делать маркеры двухцветными - серебристый ободок с черной серединой. Чтобы не промахнуться и сделать отверстия ровно по центру лада, я воспользовался обрезками от шаблона, по которому напиливал накладку. Отверстия в них я просверлил на своем микрофрезерном станке, там за счет координатного стола достижима хорошая точность позиционирования. Потом такие "псевдошаблоны" достаточно было спозиционировать между ладовыми прорезями, воткнув в эти прорези какие-то железяки (на фото обрезок консервной банки слева и лезвие канцелярского ножа справа), и все, можно сверлить.


В качестве маркеров я использовал алюминиевые трубки, залив их середины подкрашенной эпоксидкой. Большую трубку купил, а мелкие - это обрезки вытяжных заклепок

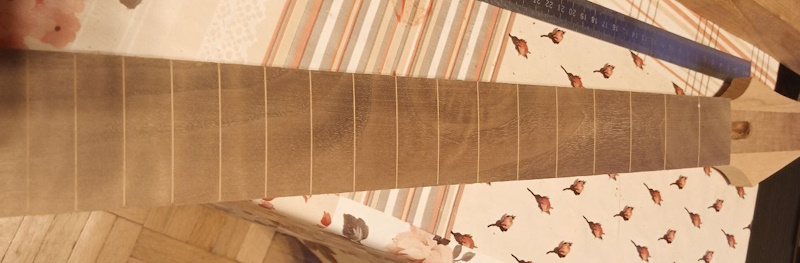

После шлифовки накладки гриф становится уже красивым, особенно под углом к свету


А маркеры выглядят вот так, фото без ладов и уже с ладами:

Я на своей двугрифовой поставил маркеры на 7 и 12 ладах, и этого должно хватить. На классических гитарах вон вообще маркеров часто не ставят - ни фронтальных, ни боковых - и ничего, нормально. Там единственный ориентир - вклейка грифа по 12 ладу. Правда, на своей классике я все же на 7 ладу точку на торце накладки нарисовал.
А здесь - вроде точек и многовато, но под струнами они по-другому будут смотреться. У заказчика я спросил, где делать, он мне такой перечень и выдал.
Вот для меня загадка до сих пор, нафига у лесполов фронтальный маркер на первом ладу - неужели мимо первого лада можно промахнуться? Вернее можно, в угаре-то, но там и маркер уже бесполезен будет...

 ...Да, первый лад с инкрустацией у кастомшопов, чтоб отличать от некастомов(в числе прочих причин)

Всем привет, продолжаю.
В корпусе я профрезеровал карманы под звукосниматели и отсек темброблока. То и другое делал по шаблонам от двухгрифовой гитары. Поскольку звукосниматели расположены несколько по-другому, тут ведь 24 лада и принципиально другой бридж, шаблон пришлось переклеивать под каждую полость. Это, впрочем, не сложно - на шаблоне есть осевые засечки (я был чертовски предусмотрителен), а на корпусе - едва различимая, но все же осевая, она же и линия склейки.


На втором фото видно два огреха: скол в правой части полости темброблока и скол верхнего выступа под винт в той же полости. Во втором виновато дерево, я ж говорю, карагач очень колкий.  Его я позже подровнял стамеской, да и ладно. А в первом - это мой просчет, не все я учел когда фрезеровал полость под лодочку джека. Буду лечить впоследствии - или кусочек дерева подклею, или вылеплю заплатку из эпоксилина, это на звук не повлияет


Несмотря на то, что корпус был выпилен предварительно из доски с очень невеликим припуском, 3-5 мм, после всех фрезеровок я получил вот это:

Заодно узнал от тещи слово "мульчирование" - это такой садистско-огороднический термин, именно туда отправится стружка от гитары

Рашпилем нарисовал профиль начала и конца грифа, стружком довел:


Органы управления расположим вот так:


Отшлифовал и закатал лады. На втором фото виден китайский закатник, тот, что с оранжевой ручкой - так я попробовал его, отложил в сторону и не использовал. Для закатки я использовал напильник со сточенными боковыми гранями и пару алюминиевых полосок с наклеенной шкуркой разной зернистости. Накладку, помимо заклейки скотчем, страховал еще подкладыванием вплотную к ладу лезвия от канцелярского ножа. Насколько, оказывается, проще закатывать лады на радиусной накладке по сравнению с плоской! Вообще никаких трудностей не вызвало, будто всю жизнь этим занимался!


... и добавил:

http://www.radioscanner.ru/uploader/2013/889u.jpg

VT 62, а вот это любопытно... Не разметка, нет: у этой гитары весь дизайн - это порождение чьей-то больной фантазии на мой взгляд, и разметка вполне ему соответствует. Но. Выглядит она как типичная самоделка времен СССР, вот только такую же гитару я видел у продавца с блошиного рынка в минувшую субботу. Так что, фабричная выходит? Дайте пожалуйста ссылку на тему, из которой эта фотография, попробую копнуть
