Автор Тема: Технология Multiplane фанерные гитары  (Прочитано 9495 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Ярослав Тремасов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 321
  • Репутация: +44/-1
  • aka Simply_Dead

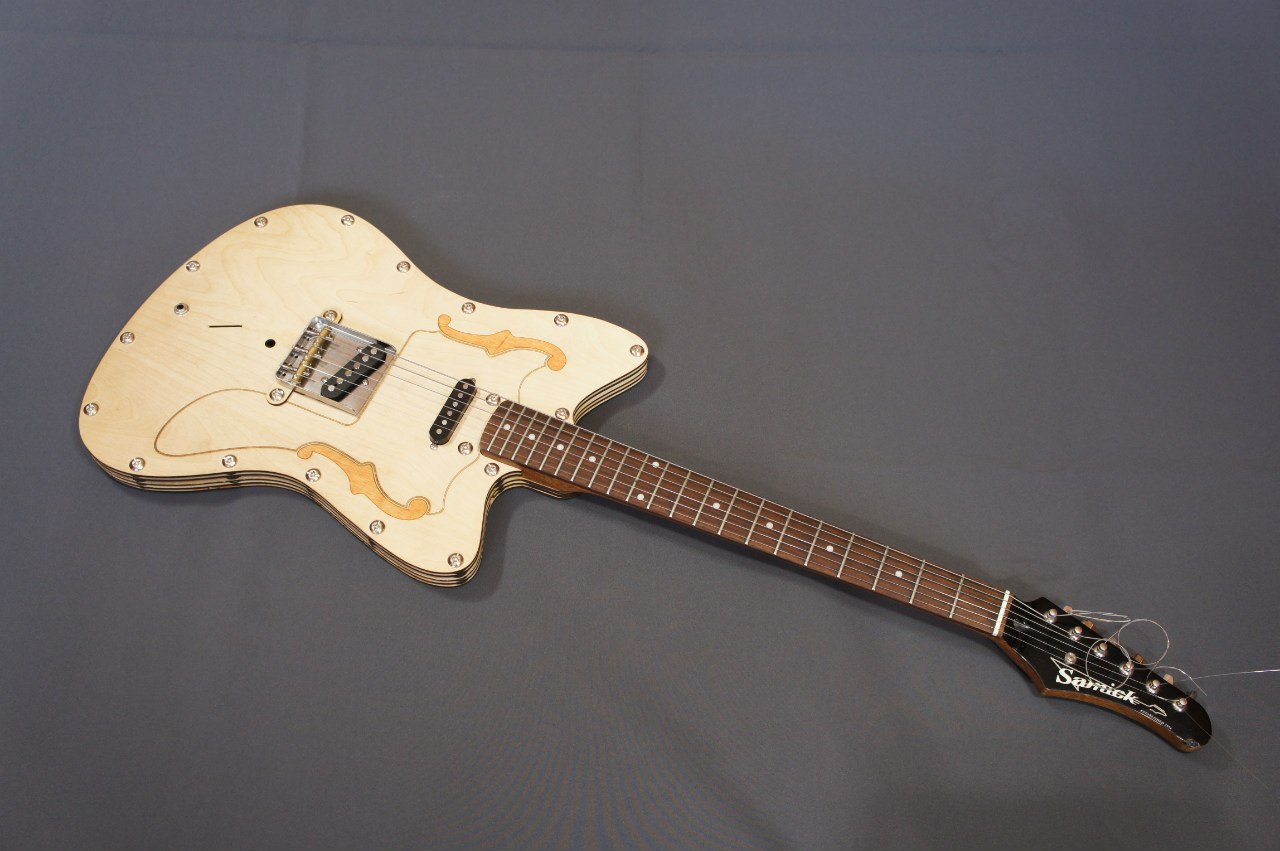

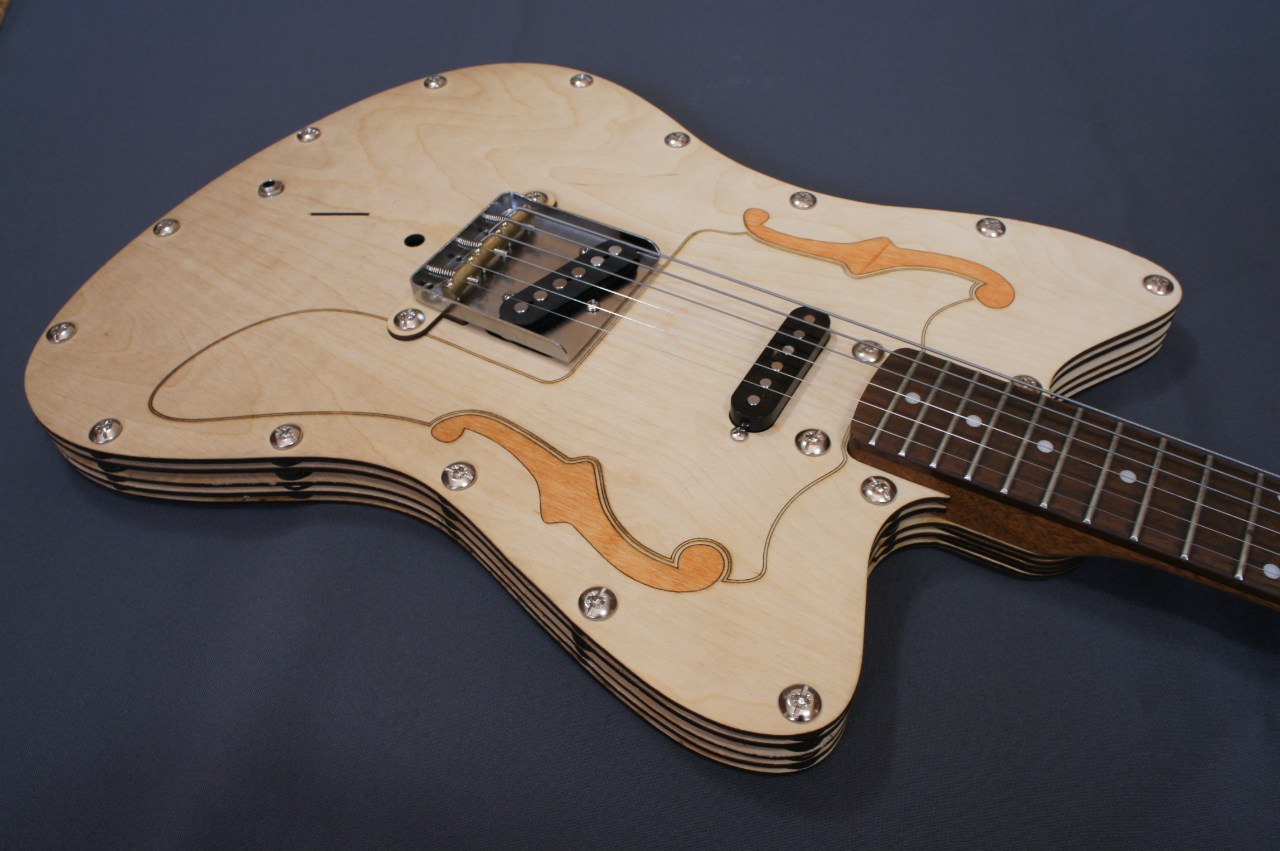

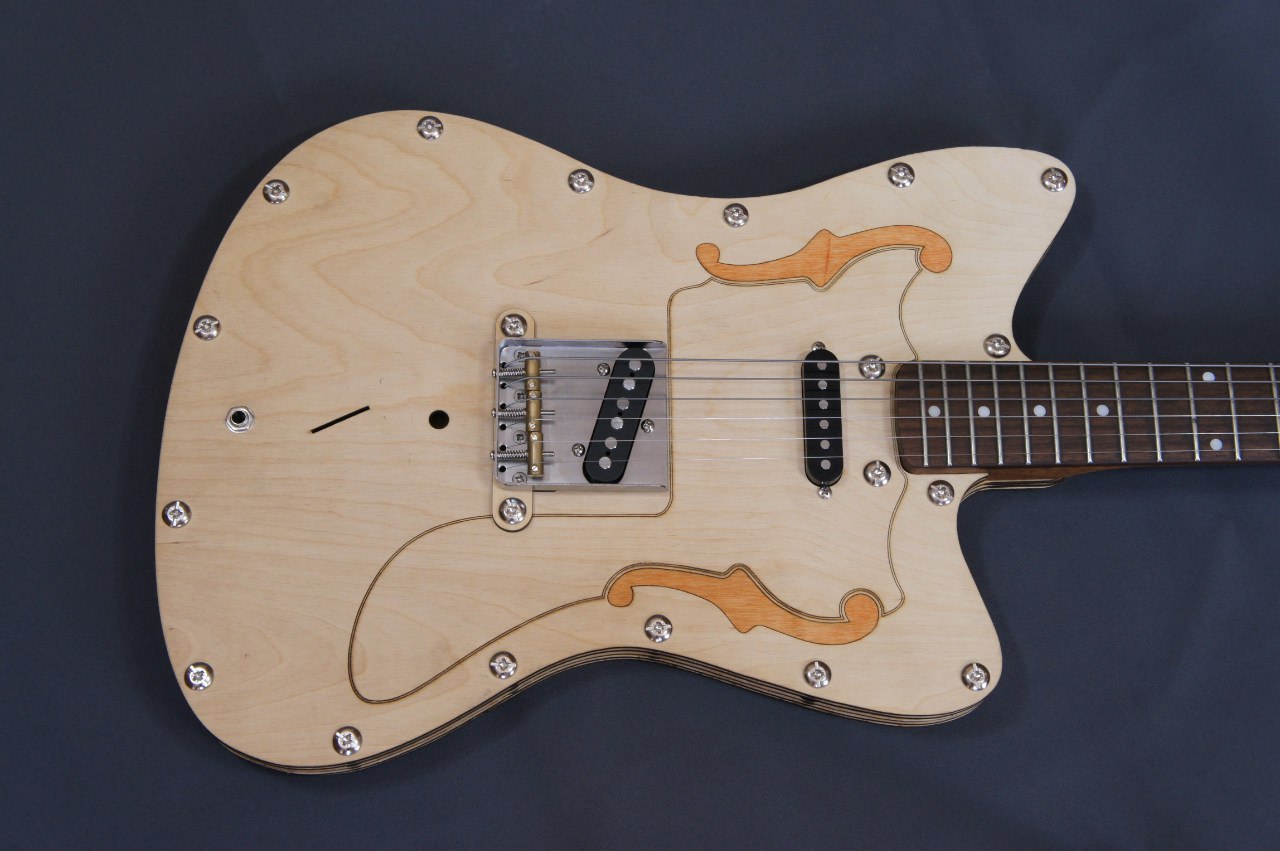

Провалялся с больной шеей почти неделю. За это время появилось осознание того, что работать 6-8 часов у верстака - эт физически не моё. Одновременно пришла в голову идея сделать наборный корпус из 3мм мебельной берёзовой фанеры для грифа от гитары Samick, приобретённой когда-то в ломбарде. День чертил, день резал лазером, день собирал - примерно так. Распайку на 2 звучка не закончил, т.к. думаю, что это всё же не окончательный вариант. Но тем не менее бриджевый сингл работает, струны натянуты и гитара звучит.
Особенностями проекта являются:
отсутствие механической обработки материала (кроме пары проходов шкуркой по крайним декам и финальной подгонки кармана под готовый гриф),
отсутствие клеевых соединений,
отсутствие отбраковки материала - все листы были с напряжениями типа "переключаемый пропеллер",
использование только местного крепежа (мебельные стяжки, 2 вида шурупов и заклёпки),
отсутствие тон-блока (подобные проекты были, но все с центральными брусками - у меня такого силового элемента нет),
сборка в обратном порядке даёт леворукую гитару,
консольно вывешенная телековская пепельница (ситарный призвук, все дела),
ну, и конечно авторский дизайн на базе оффсет-гитар.

Из недостатков - нестабильность строя из-за недостатка жесткости (слишком глубокие колодцы под звукосниматели) и фиговых колков, не слишком подходящие звукосниматели (нужны менее колючие) и некоторая сложность распайки, т.к. отдельной крышки темброблока не предусмотрено.

В плюсах - всё остальное, включая шикарную отзывчивость, хорошую технологичность и запах))






Видео того, как это примерно звучит:


« Последнее редактирование: Августа 25, 2016, 09:36:32 от Ярослав Тремасов »

Оффлайн Андрей Чкалов

  • Частый посетитель
  • **
  • Сообщений: 111
  • Репутация: +21/-0
  • GuitarPlayer.Ru fan!
Re: Фанерный корпус Multiplane
« Ответ #1 : Июля 02, 2016, 15:24:18 »
Прикольно ;D Жирный телек такой ;)

Оффлайн Extrovert

  • Завсегдатай
  • ***
  • Сообщений: 338
  • Репутация: +24/-2
Re: Фанерный корпус Multiplane
« Ответ #2 : Июля 02, 2016, 16:16:34 »
А звучит вполне гуд :good:

Оффлайн Bro Deadly

  • Ветеран форума
  • ******
  • Сообщений: 4365
  • Репутация: +10844/-904
    • vaya aqui
Re: Фанерный корпус Multiplane
« Ответ #3 : Июля 17, 2016, 20:57:42 »
Оригинально :)

Оффлайн Brad Lee

  • Ветеран форума
  • ******
  • Сообщений: 4209
  • Репутация: +351/-55
  • Father of talismans and keeper of wonders.
Re: Фанерный корпус Multiplane
« Ответ #4 : Июля 18, 2016, 15:31:33 »
Креативно, плюс однозначно

Оффлайн Azatto

  • Завсегдатай
  • ***
  • Сообщений: 472
  • Репутация: +15/-1
Re: Фанерный корпус Multiplane
« Ответ #5 : Июля 18, 2016, 23:04:30 »
К вопросу о березовой фанере. Никто не пробовал собирать на ней что-нибудь более традиционное?
В планах сделать что-то по конструкции близкое к ES-335, но в форме телекастера. Ни у кого не было подобного опыта?

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 6126
  • Репутация: +1512/-496
Re: Фанерный корпус Multiplane
« Ответ #6 : Июля 19, 2016, 08:47:59 »
А ништяк ведь звучит!  :crazy:
Антикризисное решение  :hitrez:

Оффлайн Алексей Е

  • Эксперт
  • *****
  • Сообщений: 2487
  • Репутация: +250/-9
Re: Фанерный корпус Multiplane
« Ответ #7 : Июля 19, 2016, 10:25:58 »
ES-335 делают из кленовой фанеры. с точки зрения звука один хрен. делай спокойно всё нормально будет

Оффлайн КоляНН

  • Эксперт
  • *****
  • Сообщений: 1250
  • Репутация: +245/-1
  • Диагноз-неизлечимый диванер!
Re: Фанерный корпус Multiplane
« Ответ #8 : Июля 21, 2016, 19:40:05 »
 :clapping: :good: Класс!!! И звучит ведь!  ;)

Оффлайн Андрей Бронников

  • Завсегдатай
  • ***
  • Сообщений: 280
  • Репутация: +8/-2
  • http://brand-v.ucoz.ru/
Re: Фанерный корпус Multiplane
« Ответ #9 : Июля 31, 2016, 11:37:46 »
Обратите внимание на момент о напряжениях в конструкции. Есть смысл некоторыми ухищрениями увеличить их, ибо они снижают декремент затухания. Без фанатизма, разумеется.

Оффлайн 5ta1n

  • Эксперт
  • *****
  • Сообщений: 1351
  • Репутация: +201/-3
  • Enduro will eat you
Re: Фанерный корпус Multiplane
« Ответ #10 : Августа 05, 2016, 09:22:13 »
Ярослав Тремасов, а между слоями пространство?

Оффлайн Ярослав Тремасов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 321
  • Репутация: +44/-1
  • aka Simply_Dead
Re: Фанерный корпус Multiplane
« Ответ #11 : Августа 14, 2016, 23:42:07 »
Ярослав Тремасов, а между слоями пространство?

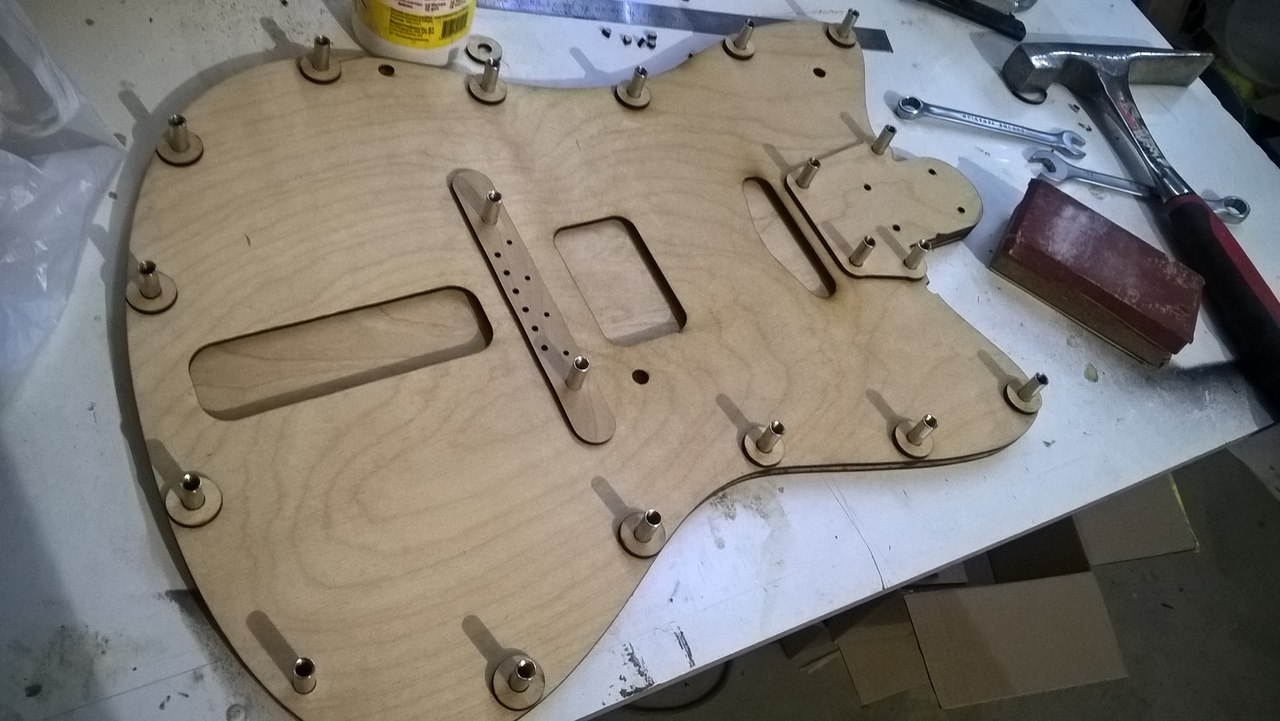

Да, между слоями шайбы из той же фанеры.

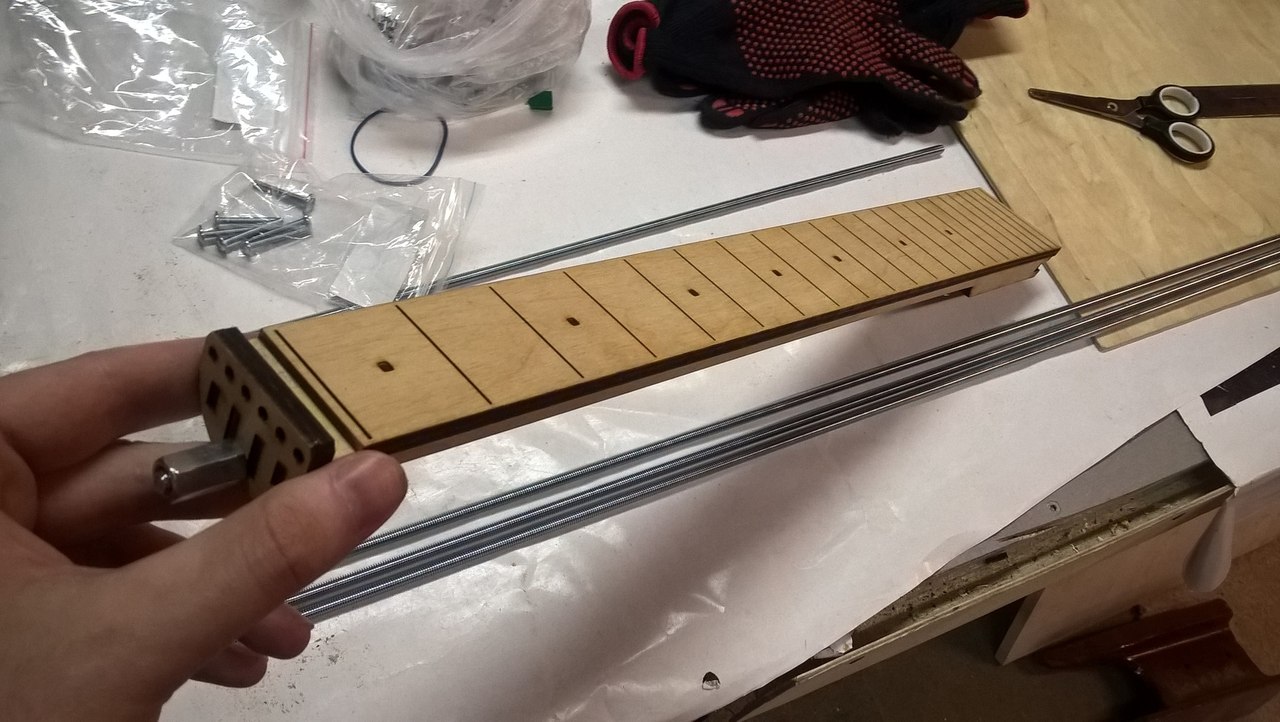

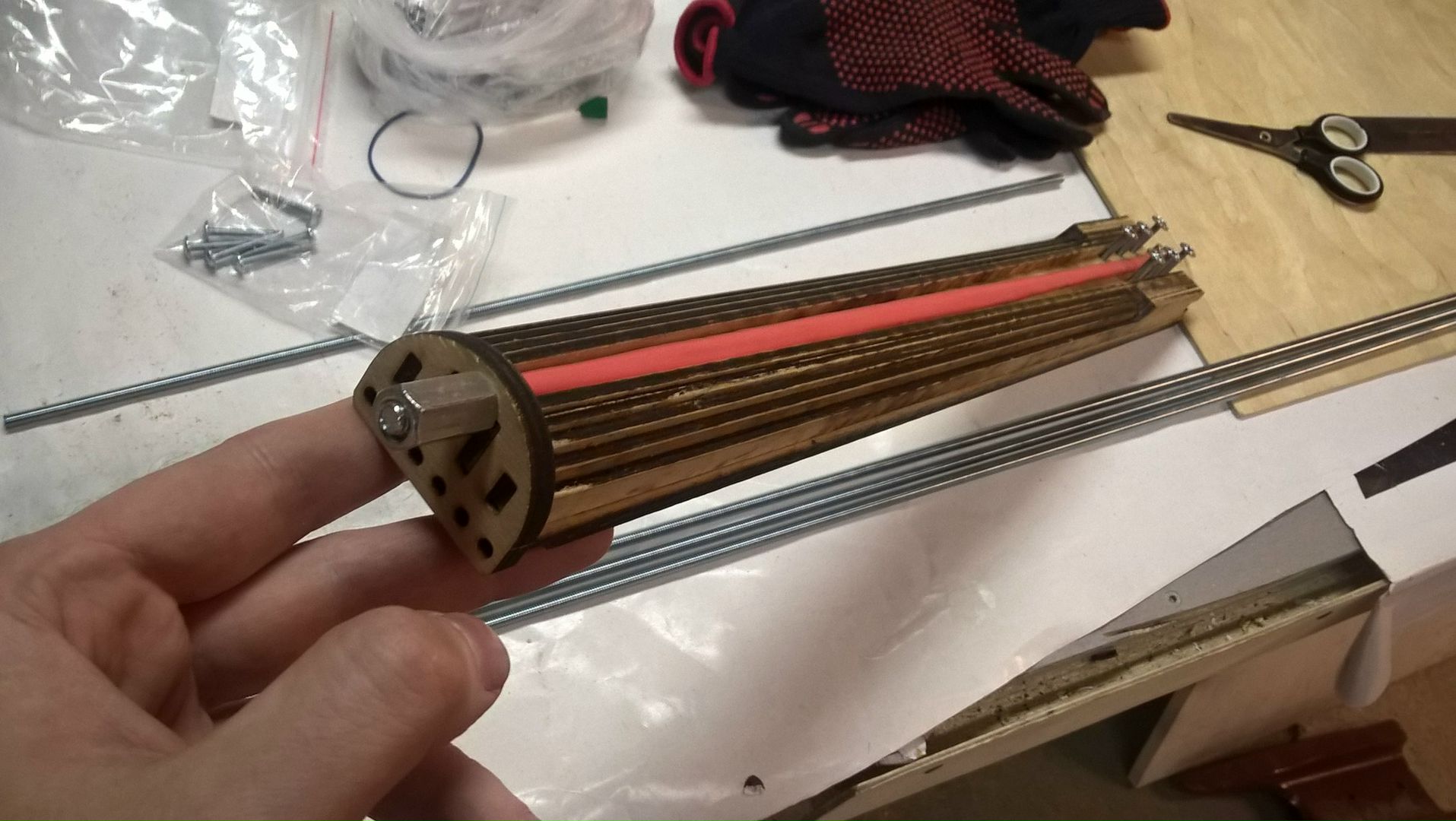

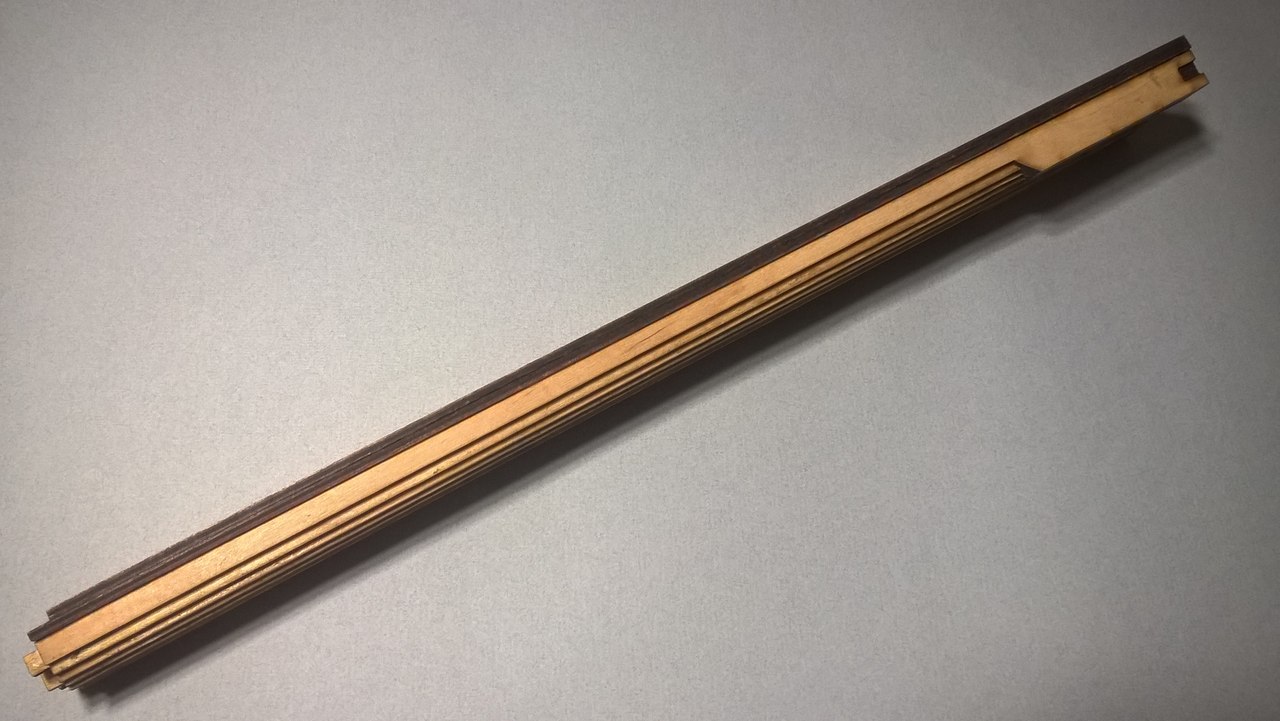

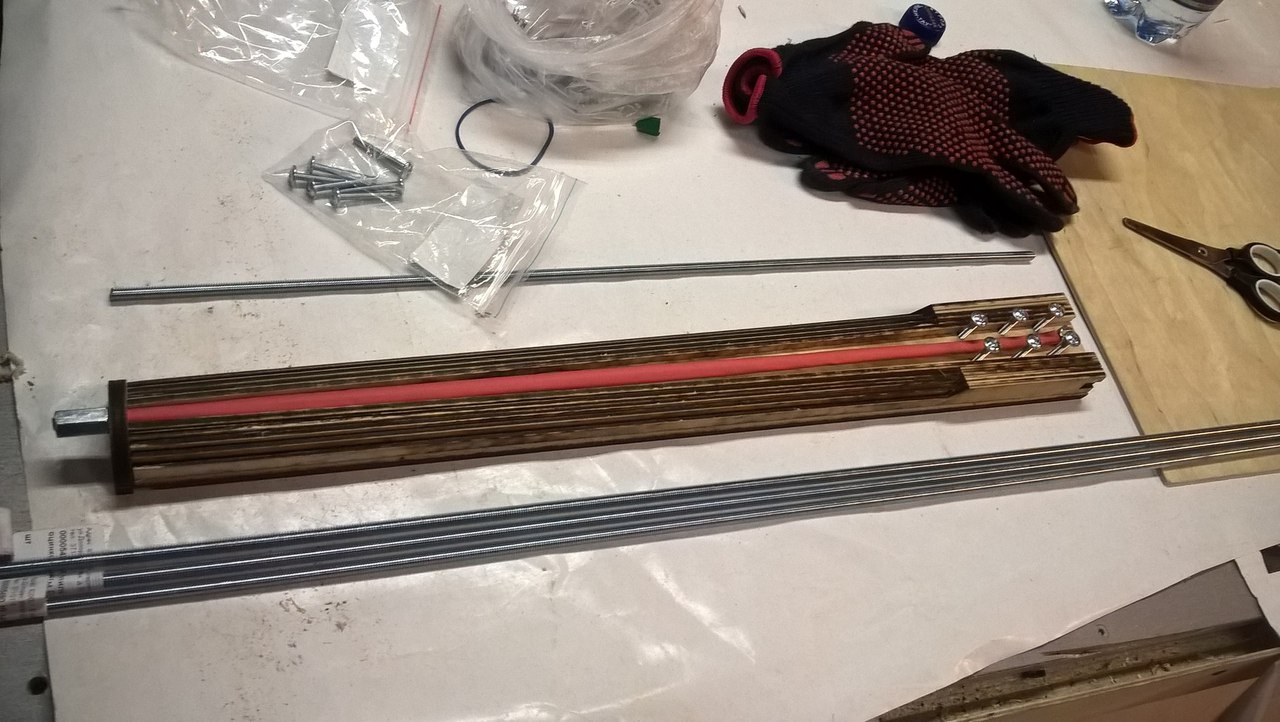

Друг уговорил попробовать сделать гриф из фанеры. Я сделал, отдал ему на обладовку. Из неприятностей только отсутствие головы (не влезла в рабочее поле станка) и облезание нитролака, т.к. фанерка водостойкая и чем-то гидрофобным пропитана (моё предположение). Анкер устанавливается открыто, гайки болтов крепления вклеены в лонжероны. Будем смотреть, что вылезет под натяжением и какую колковую механику присобачить на корпус, который также придётся делать специально под это гриф.





Оффлайн Алексей Е

  • Эксперт
  • *****
  • Сообщений: 2487
  • Репутация: +250/-9
Re: Фанерный корпус Multiplane
« Ответ #12 : Августа 15, 2016, 06:38:16 »
на мой взгляд всё же торцовую шайбу надо было делать из нефанеры

Оффлайн Ярослав Тремасов Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 321
  • Репутация: +44/-1
  • aka Simply_Dead
Re: Фанерный корпус Multiplane
« Ответ #13 : Августа 15, 2016, 10:12:34 »
на мой взгляд всё же торцовую шайбу надо было делать из нефанеры

Посмотрим. Там клёпки на 3,2 в качестве втулок, а вообще топ-лок просится, чтоб линейную механику на корпус ставить, а не червяковую. Выбор у меня небольшой - или фанера или оргстекло. Нержавейку пилить не имею возможности.

Оффлайн sound_off

  • Частый посетитель
  • **
  • Сообщений: 133
  • Репутация: +12/-0
Re: Фанерный корпус Multiplane
« Ответ #14 : Августа 15, 2016, 15:20:31 »
дожили
