Автор Тема: Строю JCM800  (Прочитано 215698 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91805
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #1395 : Января 16, 2014, 18:00:48 »
Это ж трындец то какой!

Мне присылали на переделку Марк4 выкрашенный баллончиком в белый, но там хоть только коробка. А тут все начисто!

Успехов!

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1368
  • Если нельзя, но очень хочется, то можно
Re: Строю JCM800
« Ответ #1396 : Января 16, 2014, 19:14:03 »
Не иначе жена мужу отомстила за любовь к музе. Дикие нравы .

Оффлайн ra6da

  • Завсегдатай
  • ***
  • Сообщений: 337
Re: Строю JCM800
« Ответ #1397 : Января 16, 2014, 19:26:54 »
Красили в цвет велосипеда. Не иначе для маленькой гитаристки. Но что-то пошло не так...

Оффлайн Santjago

  • Живу на форуме
  • *******
  • Сообщений: 10919
  • Hard As A Rock
Re: Строю JCM800
« Ответ #1398 : Января 16, 2014, 22:16:56 »
dekra, ну ничё, перекрасишь и будут нормуль...  :rofl:

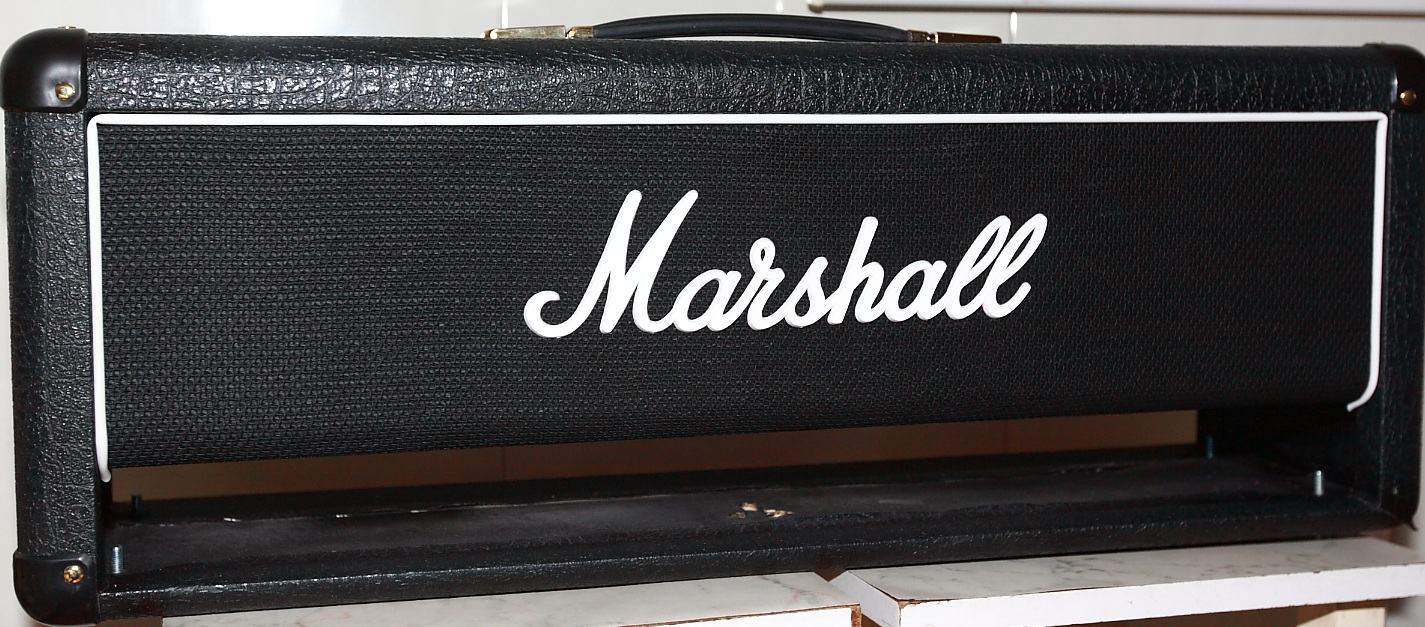

маникен усилителя Marshall JCM800

т.е. внутри ничего нет?

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1399 : Января 17, 2014, 05:54:29 »

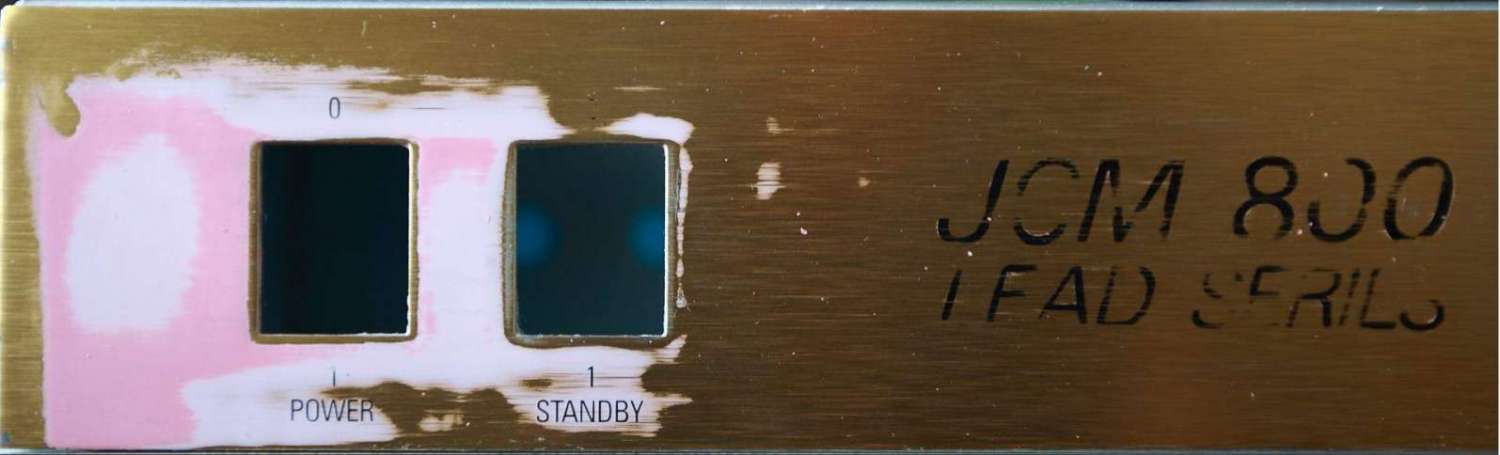

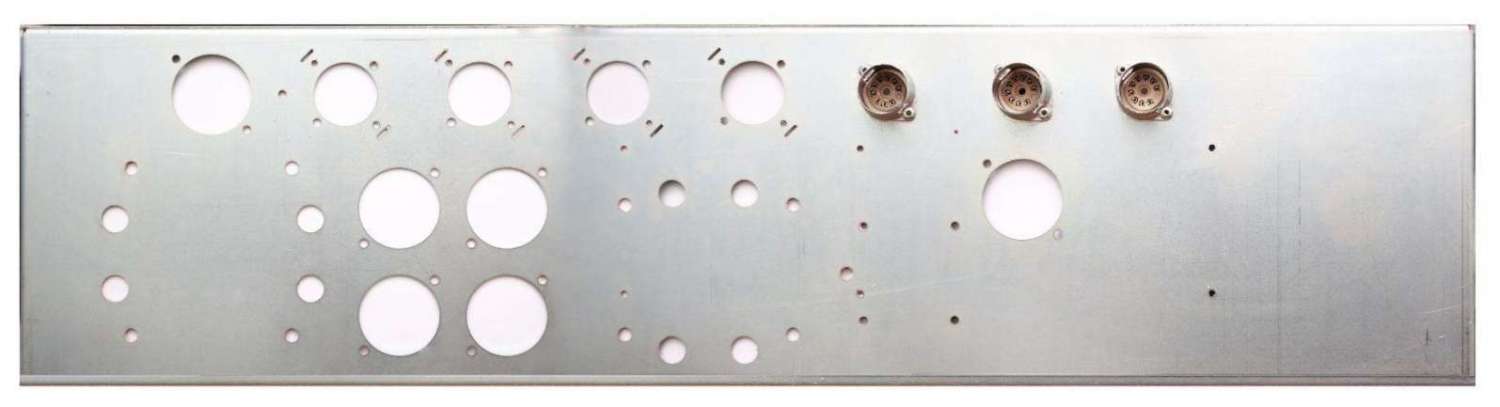

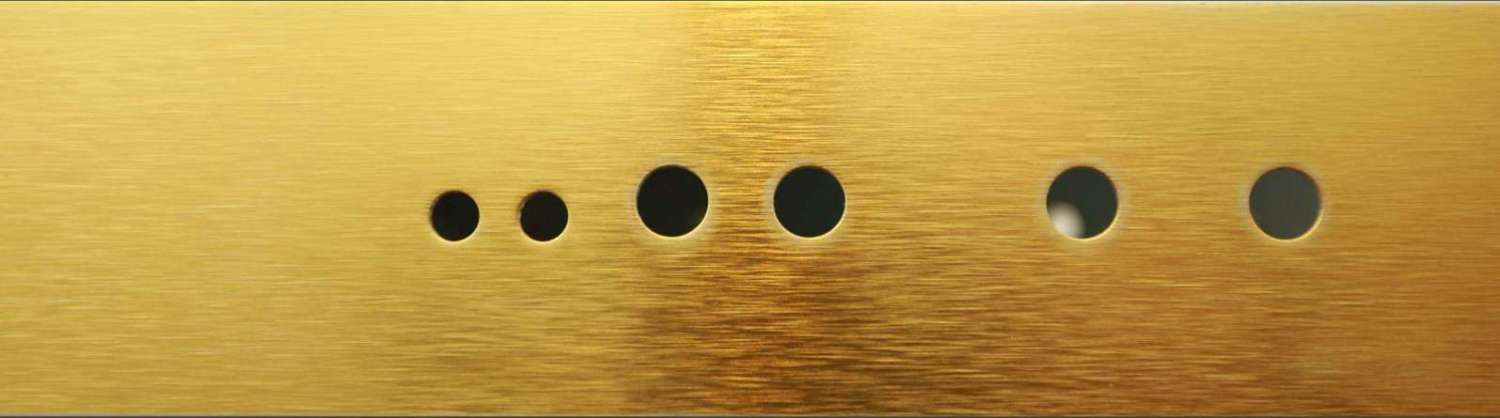

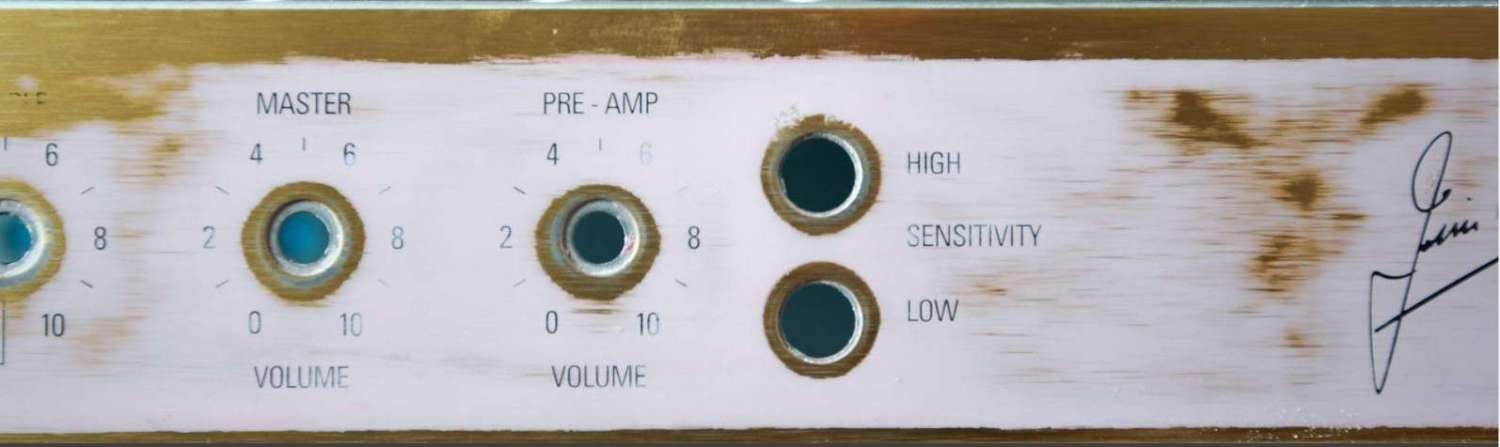

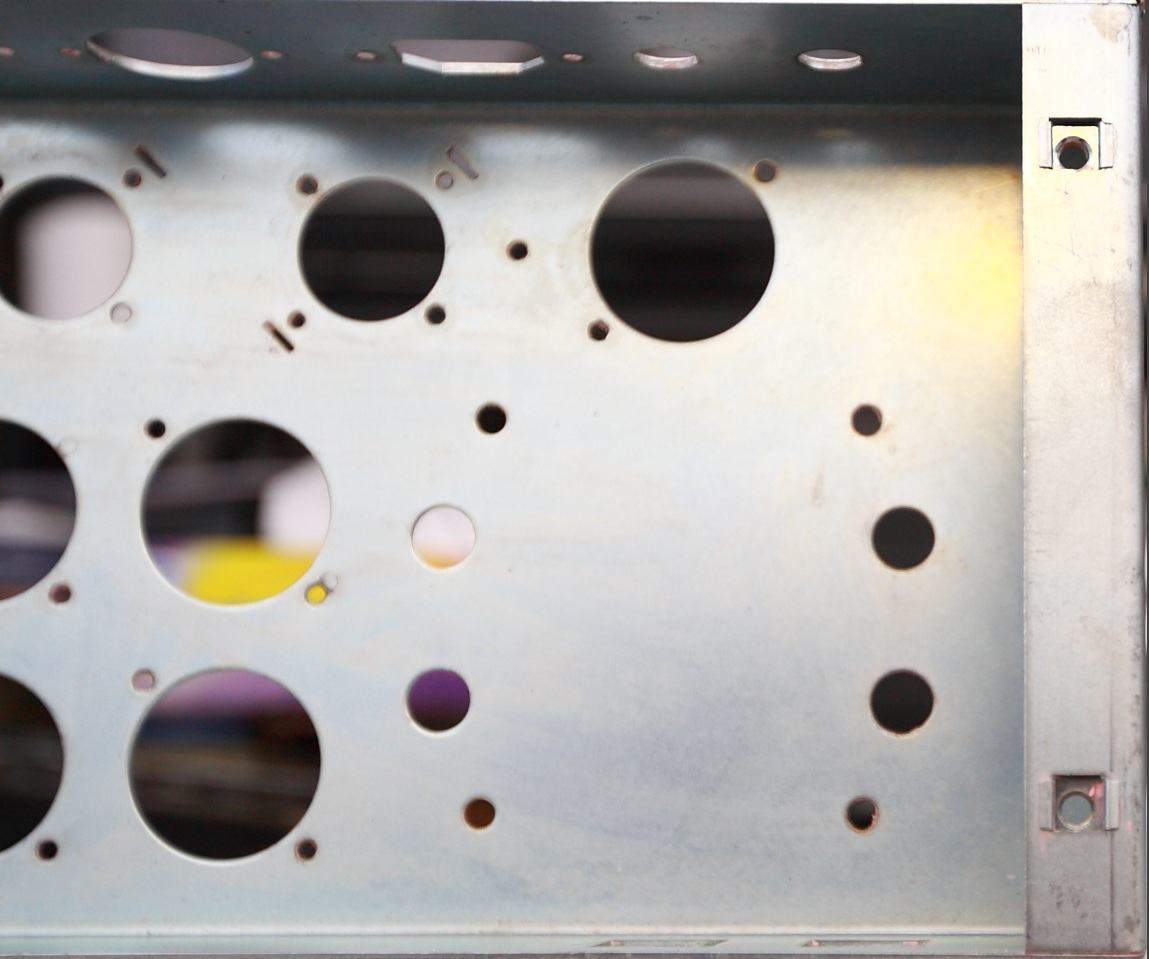

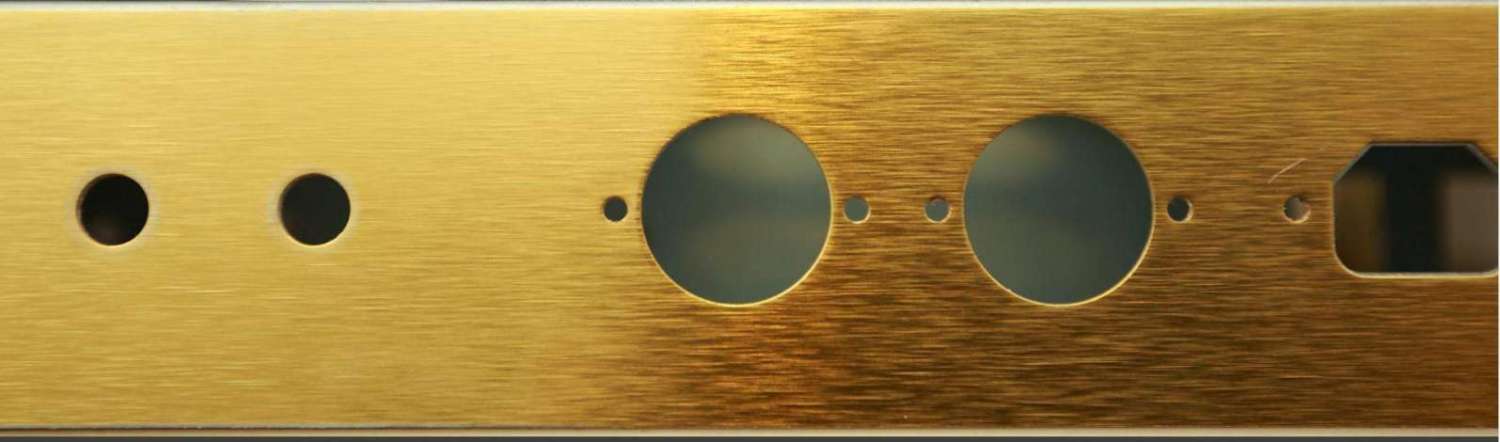

История там такая. Для шоу они купили манекен, выкрасили его в розовый цвет, шоу закончилось и его выставили на продажу. Внутри установлены потенциометры на шасси нужных параметров, плата с двумя кнопочками, которые видно на задней панели, три панели под лампы преда и разъёмы. Краска с корпуса очистилась с помощью домашнего пылесоса на 95 процентов. С помощью смывки старой краски очистил заднюю панель, жаль, что надписи не сохранились. На передней панели пытался полировать пастой 3М (№1), тоже стираются. Потом надписи сделаю новые, это не проблема в наше время. Верхнюю решётку смывка расплавила, уголки даже краску не сняла. В чём разница не понятно, ну это всё мелочи.

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1400 : Января 22, 2014, 14:27:07 »

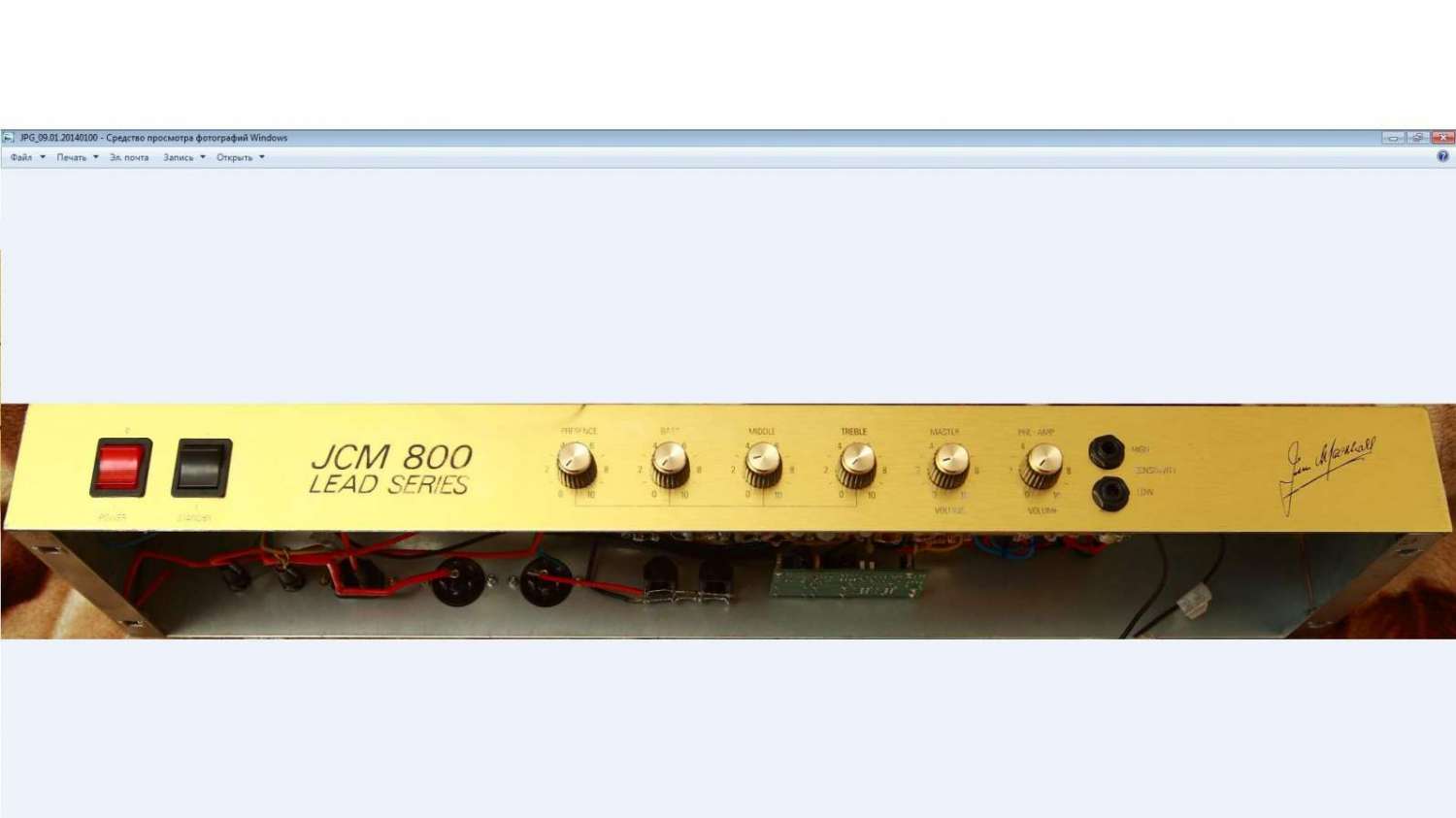

Вот коробку очистил и немного собрал!

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91805
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #1401 : Января 22, 2014, 14:52:47 »
Уже вид ОК!

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1402 : Февраля 12, 2014, 15:59:46 »
Привет всем!

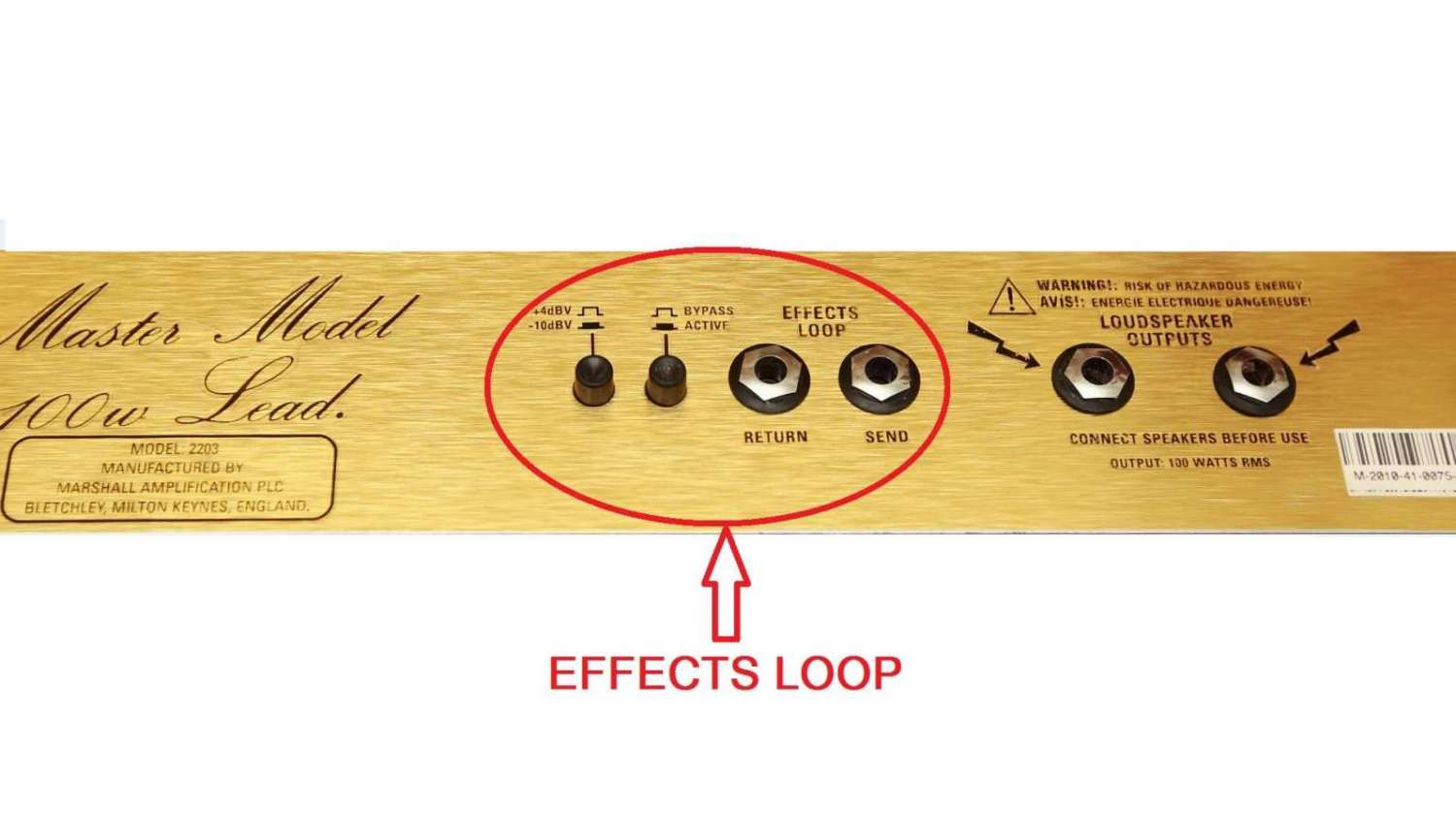

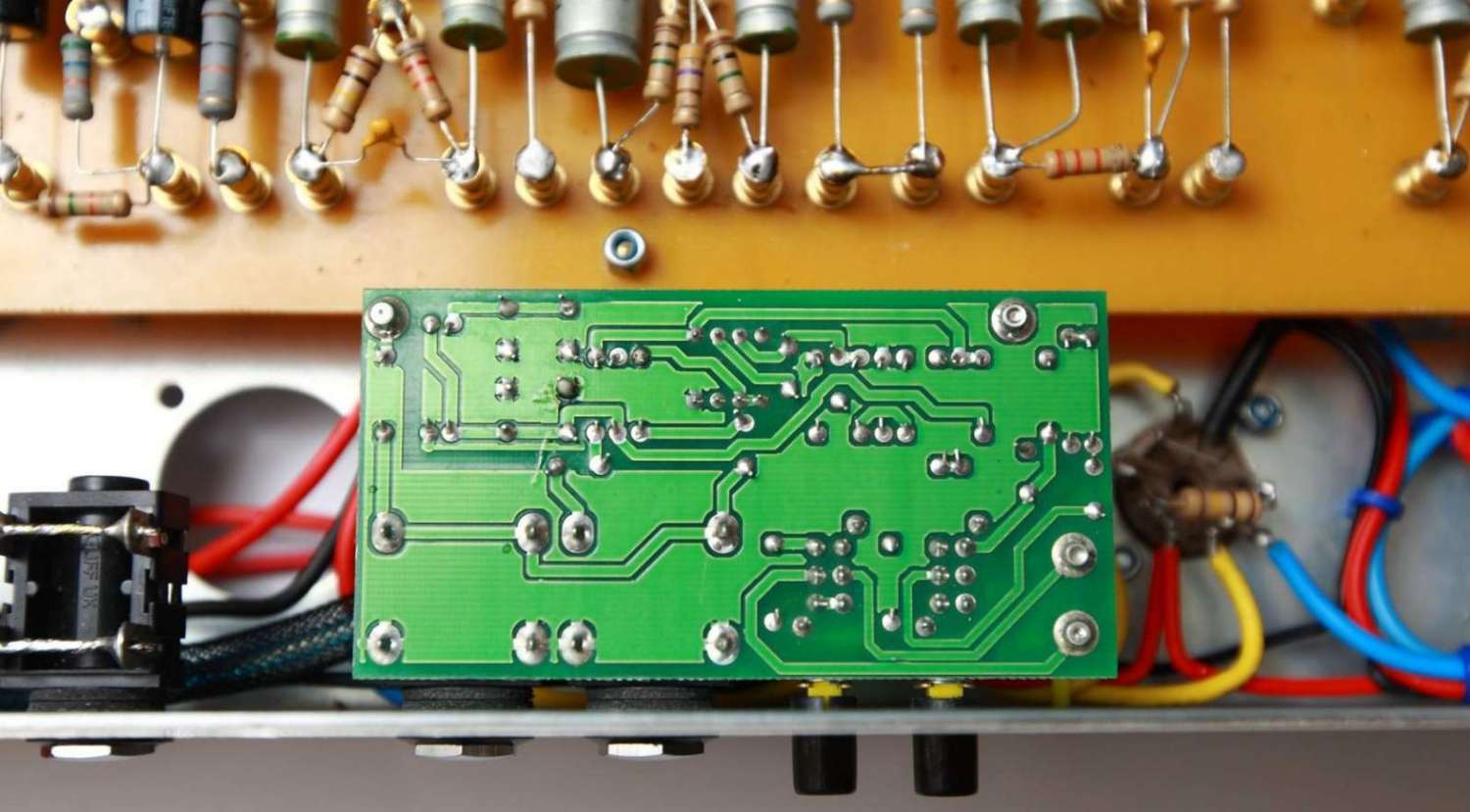

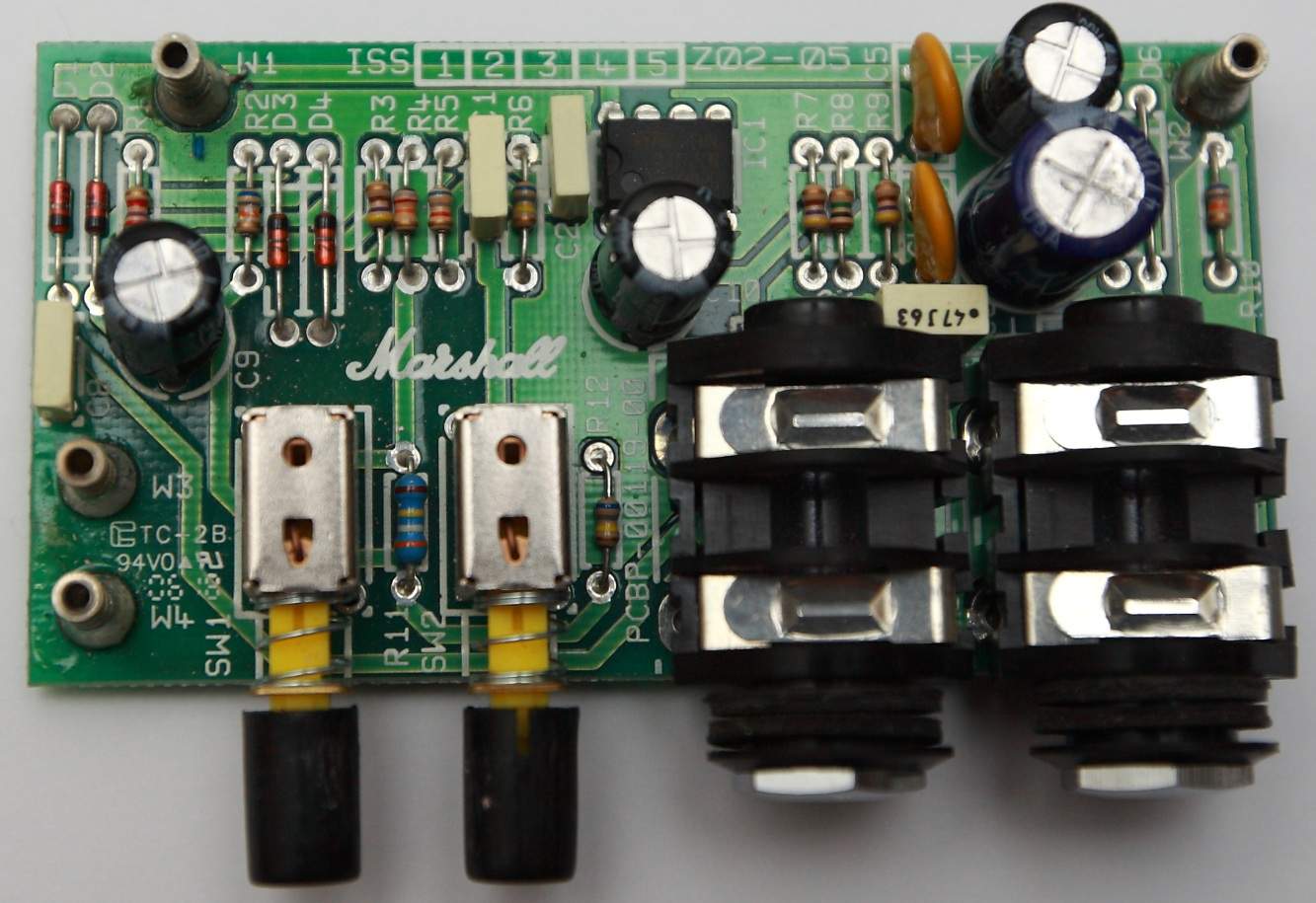

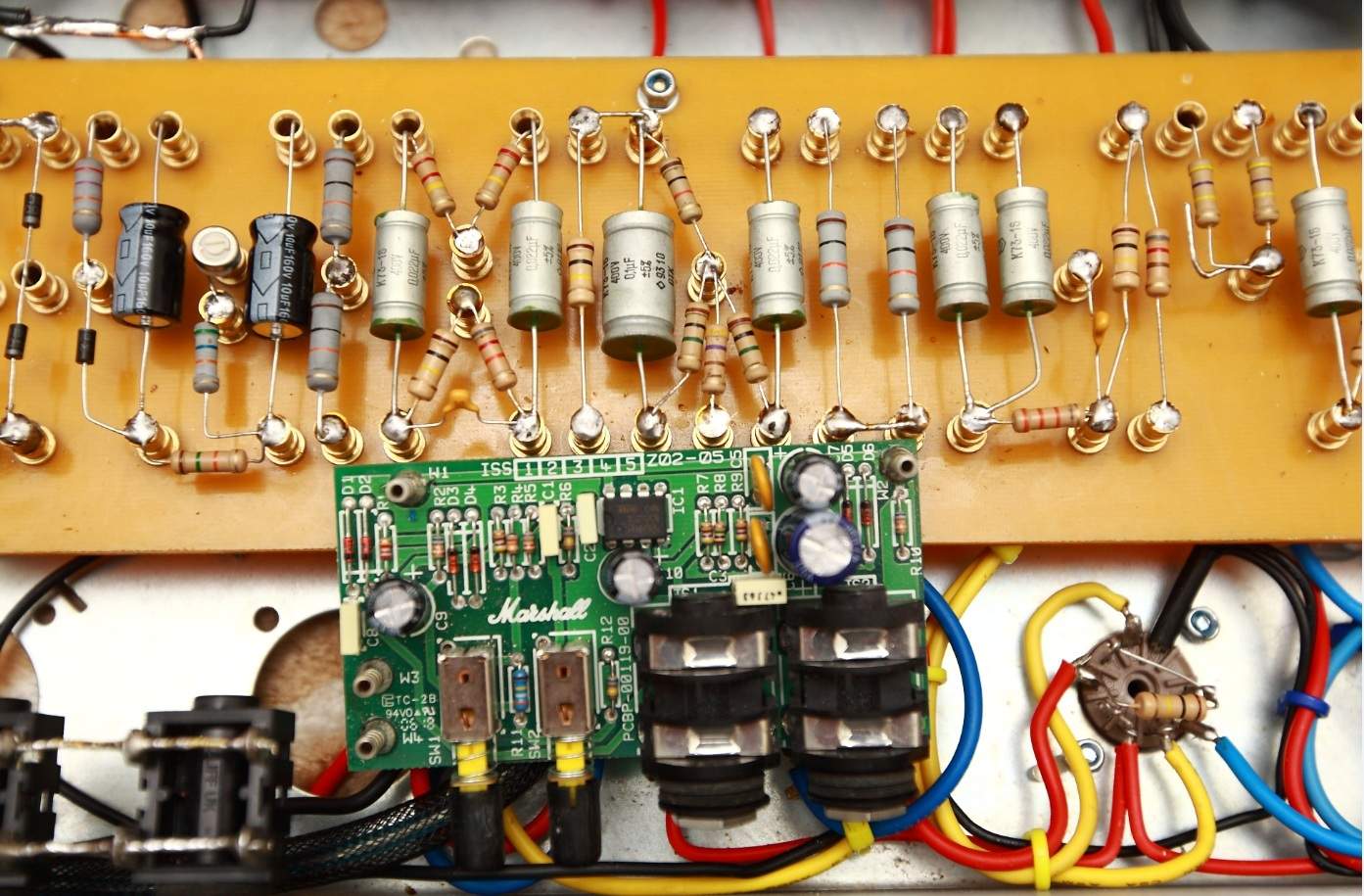

Кто нибудь знает, как подключить плату EFFECTS LOOP к "старой" схеме?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1403 : Февраля 12, 2014, 16:10:18 »
Кто нибудь знает, как подключить плату EFFECTS LOOP к "старой" схеме?

Внимательно изучить эту схему и подключить.

* Marshall_JCM_800_2203_reissue.pdf (139.8 КБ - загружено 140 раз.)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91805
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #1404 : Февраля 12, 2014, 16:12:55 »
Так же как и в новой, между фазиком и "Мастером".

Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1405 : Февраля 12, 2014, 16:57:45 »
Внимательно изучить эту схему и подключить.

(Ссылка на вложение)

Спасибо большое, схема классная отличного качества! Признаюсь, что я первый раз в жизни решился сделать усилитель собственными руками. Механическую часть, выточить туретты на токарном станке, из стеклотекстолита сделать панельку, просверлить, приклепать, спаять это мне не трудно, но вот в электронике слабоват я. Увидел как-то в Интернете сборочную схему, как будто для детей. Подумал и решился сделать, а в принципиальной схеме я еще пока плохо понимаю. Если не трудно, пожалуйста, нарисуйте что с чем соединить. Буду Вам весьма благодарен!

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Строю JCM800
« Ответ #1406 : Февраля 12, 2014, 17:17:20 »
Если не трудно, пожалуйста, нарисуйте что с чем соединить. Буду Вам весьма благодарен!

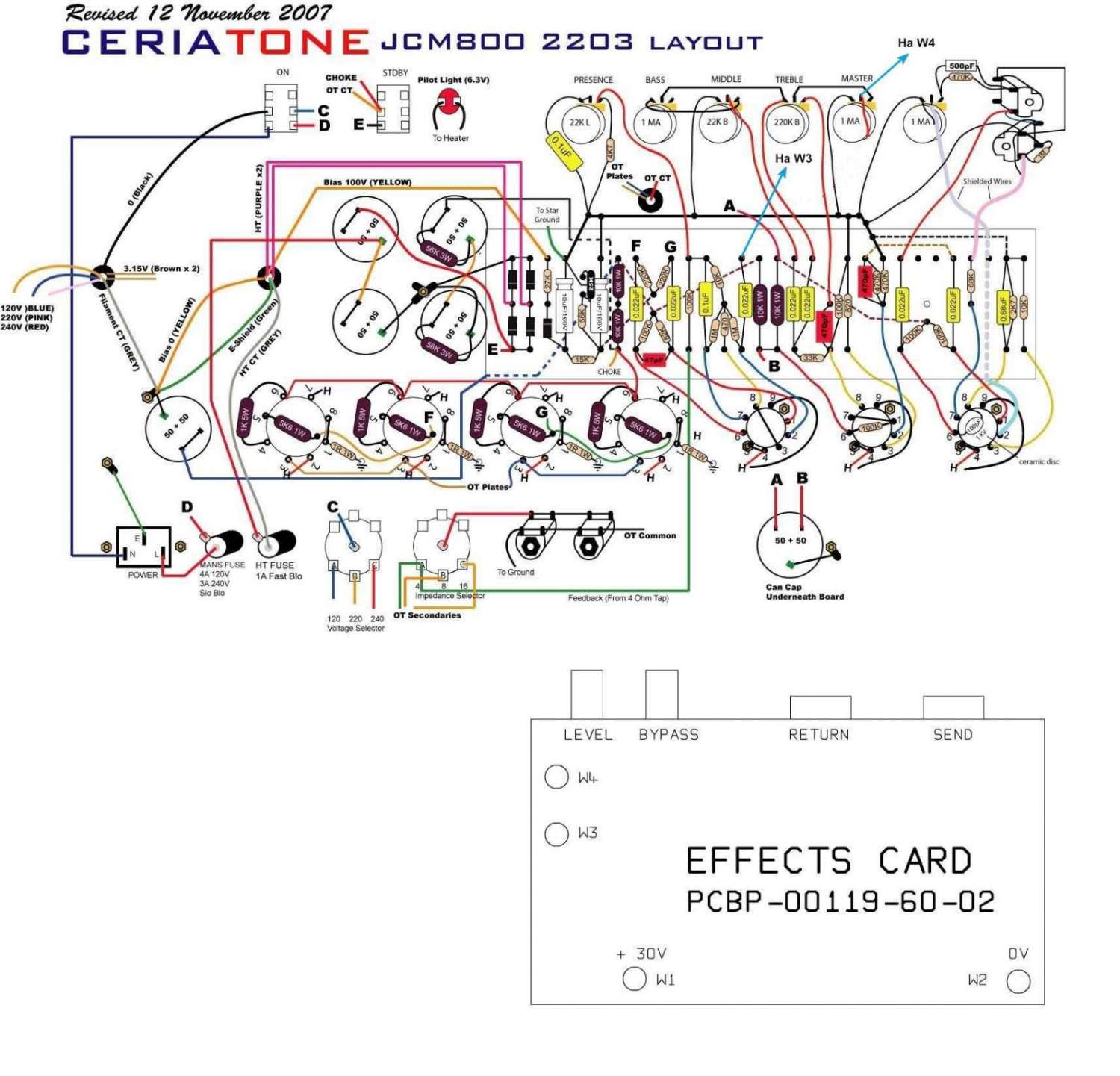

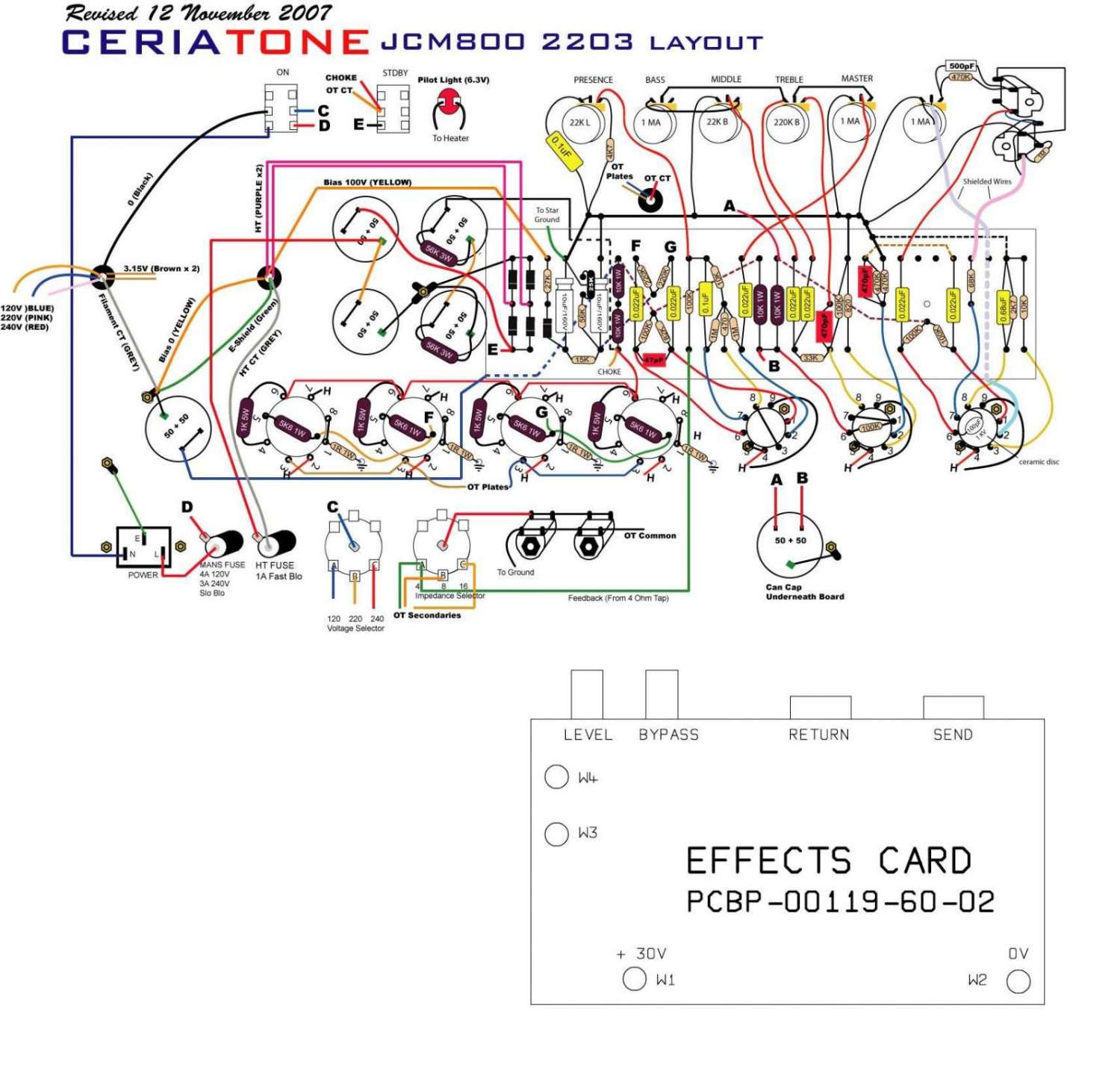

Нарисовал голубыми стрелками. Но самое печальное, что на эту плату нужно подавать отдельное питание +30в, которого в твоей схеме
нет. Поэтому придётся отдельно изготавливать источник питания и впихивать его в шасси  ???


Оффлайн dekra

  • Новичок
  • *
  • Сообщений: 71
  • GuitarPlayer.Ru fan!
Re: Строю JCM800
« Ответ #1407 : Февраля 12, 2014, 17:40:13 »
Нарисовал голубыми стрелками. Но самое печальное, что на эту плату нужно подавать отдельное питание +30в, которого в твоей схеме
нет. Поэтому придётся отдельно изготавливать источник питания и впихивать его в шасси  ???

Спасибо большое за помощь и информацию!!! Я Вам очень благодарен!

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91805
  • Санкт-Петербург
    • AZG CUSTOM
Re: Строю JCM800
« Ответ #1408 : Февраля 12, 2014, 18:14:34 »
+30 делается аналогично питанию смещения, только с положительной полярностью. Плюс требуется хоть мало-мальски стабилизация. Потребление этой платки мизерное.

Оффлайн SanderZ

  • Опытный
  • ****
  • Сообщений: 688
  • диванный рукосуй
Re: Строю JCM800
« Ответ #1409 : Февраля 12, 2014, 18:42:21 »
Поэтому придётся отдельно изготавливать источник питания и впихивать его в шасси  ???
В той схеме, что Вы выше показали +30В получается из анодного. Гасящий резистор R33 (47кОм 10Вт) и два стабилитрона на 15В. Т.е. дополнительного источника не потребуется!
