Виктор Андреев все таки думаю для имитации морды маршаловских усилков лазерная гравировка наиболее приемлемое решение, цена +качество+ практичность. Мне конечно еще очень понравилось как сделал морду oxigen в своей ветке "Marshall JCM800 2204 моя версия в рековом корпусе", но таких материалов и возможностей да и умения к сожалению пока нет.

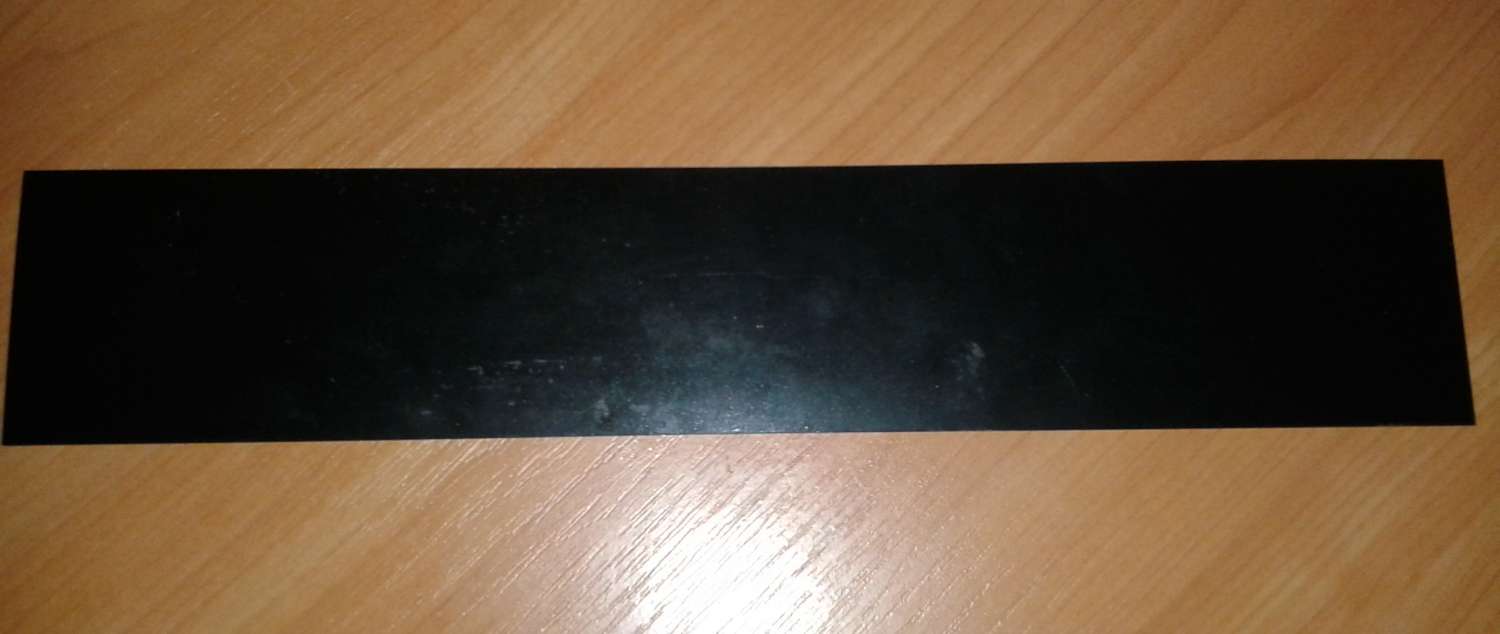

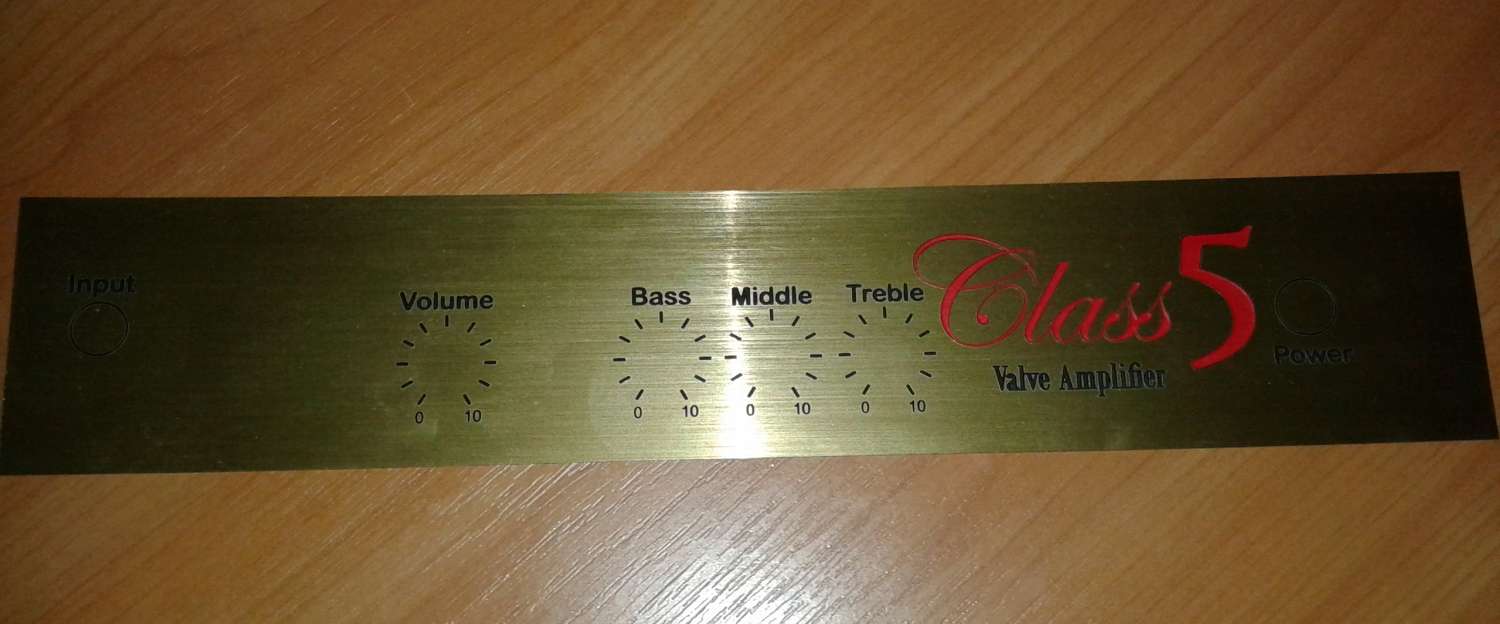

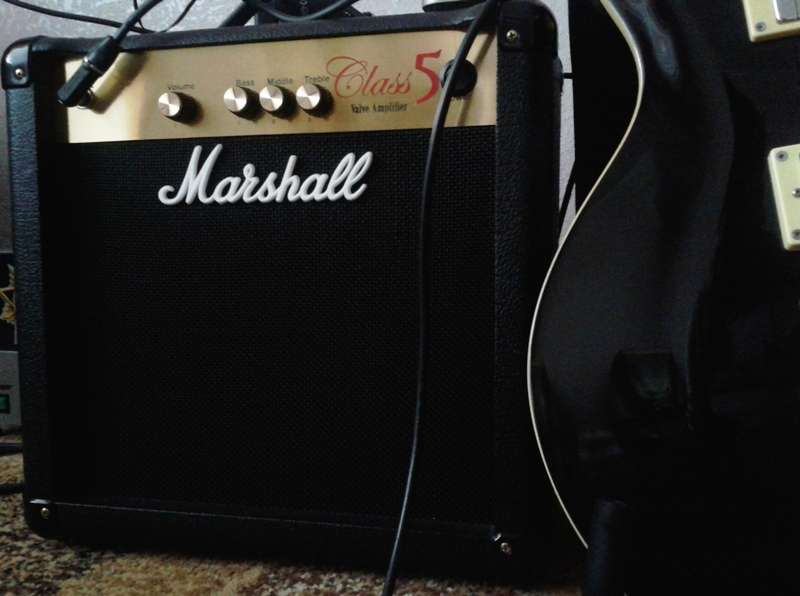

Вот интересно, у меня осталась запасная панель для  Marshall Class 5, из хорошего она пластика или нет

а что центры дырок не отмечены? это весьма важно при подготовке то

Шасси было использовано уже готовое, поэтому дырки прожигались уже после размещения и закрепления лицевой панели.

Ну что-ж... Оцинковали.

Точнее анодировали

Oldvist, Хорошее и правильное начало!

ну вот все таки, почему именно такая комплеткуха? меллори и хорошие резисторы стоят не сильно дороже того, что толкают местные, особенно в рамках стоимости все комлпектующих и если брать не под 1 усилок

Leronchik, спасибо, учту. Если будет фонить - перемещу.

... и добавил:

niz, да все очень просто. Сидел я на работе, и думал - что бы сделать, а то работать уже надоело. Ну и удумал собрать усилитель по схеме JCM800. Накрутил трансы. Комплектуху купил исходя из выбора того, что было под боком. У меня изначально не было плана воссоздать "тот самый звук". Да и опять же, в моем варианте от Маршалла только расположение деталей на плате (да и то не в размер оригинала), и, скорее всего, куплю крутилки на переменники "под Маршалл" Ну и нет предела совершенству - никто не помешает заменить резисторы и конденсаторы. Но вот трансы менять не буду, что уже, скорее всего не даст "тот самый звук". Ну и нахрен пыжиться?

... и добавил:

Кстати, да! Ток покоя, кажись, порядка 37 мА(на рыло) выставлять?

... и добавил:

Это я про EL34

Первое включение показало 455 Вольт на аноде (с воткнутыми елками)  и жуткий разбаланс 25 и 17 мА . Придется городить балансировку

... и добавил:

Отбалансировал. При токах анода 2х30 мА анодка просела до 440 Вольт.

... и добавил:

Короче, выставил ток покоя пока что 2х38 мА.
Снял выходные лампы ради прикола тепловизором. Одна заметно горячее. Точнее, градусов на 15-20 (на анодах белые пятна)

Leronchik, не, работаю я на предприятии, занимающемся изготовлением силовой электроники. Сам занимаюсь военкой. Кстати, тепловизор - офигенное подспорье в поисках неисправностей - можно найти, какой элемент греется
Вот еще пара фоток. Процесс балансировки и установки тока покоя:


Вот так некрасиво пока все выглядит. Увезу домой, подцеплю палку, кабинет. Хоть послушаю, что получилось.


Кстати, по закону подлости, обратная связь по-любому окажется положительной
Просто уж очень лениво сейчас на усь цеплять нагрузку и осцилл, чтобы глянуть - генерит или нет. Да и домой через пол-часа.
