Автор Тема: Блок питания для педалборда  (Прочитано 24883 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Stanny Автор темы

  • Опытный
  • ****
  • Сообщений: 838
  • Репутация: +508/-12
Блок питания для педалборда
« : Декабря 09, 2013, 18:58:14 »
Всем привет)

Возникло у меня желание привести в порядок поедалборд (ну то есть построить нормальный)

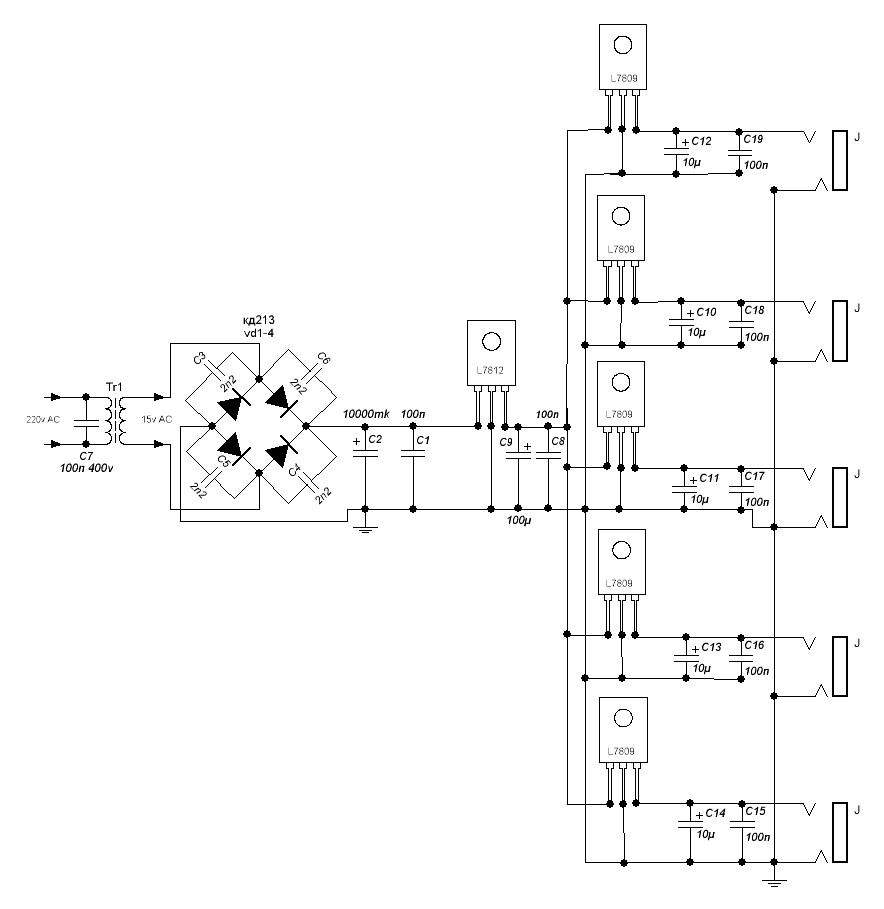

Насколько оправдана подобная схема (со стабилизатором на каждое гнездо)?

Имеются 2 блока питания (оба стабилизированные, не импульсные, торэл):
9в -1,2а - вариант просто сделать обычное разветвление
12в - 1а - потенциально годится для реализации схемы с кучей стабилизаторов на 9в......

Имеет ли смысл заморачиваться?

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10131
  • Репутация: +1273/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Блок питания для педалборда
« Ответ #1 : Декабря 09, 2013, 19:03:32 »
а количество земляных петель ты учёл?

Оффлайн Данила Нестеров

  • Частый посетитель
  • **
  • Сообщений: 115
  • Репутация: +3/-0
Re: Блок питания для педалборда
« Ответ #2 : Декабря 09, 2013, 19:08:48 »
 :oа зачем?
Поставить l7809cv, он до полутора ампер держит, транс>мост>кондёры>l7809cv>кондёры>и на педали в параллель.

Оффлайн Stanny Автор темы

  • Опытный
  • ****
  • Сообщений: 838
  • Репутация: +508/-12
Re: Блок питания для педалборда
« Ответ #3 : Декабря 09, 2013, 19:12:44 »
Ок, понял что нафиг заморочки) думаю на 5 педалей 9в 1,2А вполне хватит просто в параллель.

Данила Нестеров,
Я не собирасля полностью повторять схему - мое сомнение было в том,что педали по подобной схеме будут минимально влиять друг на друга по питанию...

Я хотел только "хвост" от схемы повесить на 12в блок питания)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10131
  • Репутация: +1273/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Блок питания для педалборда
« Ответ #4 : Декабря 09, 2013, 19:37:10 »
по хорошему для каждого выхода своя обмотка иначе получается дофига петель

Оффлайн Stanny Автор темы

  • Опытный
  • ****
  • Сообщений: 838
  • Репутация: +508/-12
Re: Блок питания для педалборда
« Ответ #5 : Декабря 09, 2013, 19:41:35 »
Ну это почти отдельные блоки питания получаются))))

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10131
  • Репутация: +1273/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Блок питания для педалборда
« Ответ #6 : Декабря 09, 2013, 20:17:49 »
Stanny, угадаешь почему тогда столько стоят хорошие бп?

Оффлайн sbe77

  • Ветеран форума
  • ******
  • Сообщений: 3353
  • Репутация: +5012/-38
  • http://sbemaster.ru/
    • -=SBE MASTER=-
Re: Блок питания для педалборда
« Ответ #7 : Декабря 09, 2013, 20:24:37 »
Схема - огород. Полно современных решений для диодного моста. Проку от параллельного включения стабов крайне мало. При такой фильтрующей емкости после моста достаточно одного 9ти вольтового и сделать разветвление на выходе. Про земляные петли и многоканальность вторичных цепей питания уже писали выше.

Оффлайн плюшкин

  • Завсегдатай
  • ***
  • Сообщений: 337
  • Репутация: +20/-0
Re: Блок питания для педалборда
« Ответ #8 : Декабря 09, 2013, 21:05:25 »
Проку от параллельного включения стабов крайне мало.
наверное всё-таки прок есть - один выход замкнёт, остальные выхода работают,  будет всё запараллелено весь БП погаснет, хорошо если во время репетиции или домашнего музицирования.
« Последнее редактирование: Декабря 27, 2013, 14:54:34 от плюшкин »

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1191
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: Блок питания для педалборда
« Ответ #9 : Декабря 09, 2013, 21:18:32 »
Я себе такой делал


Оффлайн Мясников

  • Эксперт
  • *****
  • Сообщений: 1868
  • Репутация: +267/-42
  • myasnikov-custom.com
    • https://www.youtube.com/channel/UCHZESeK456yYQQXrzjPVB8g
Re: Блок питания для педалборда
« Ответ #10 : Декабря 09, 2013, 22:30:39 »
первая схема агонь ваще!!!!   :crazy:

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 868
  • Репутация: +148/-1
  • Воля и Разум
Re: Блок питания для педалборда
« Ответ #11 : Декабря 10, 2013, 01:02:51 »

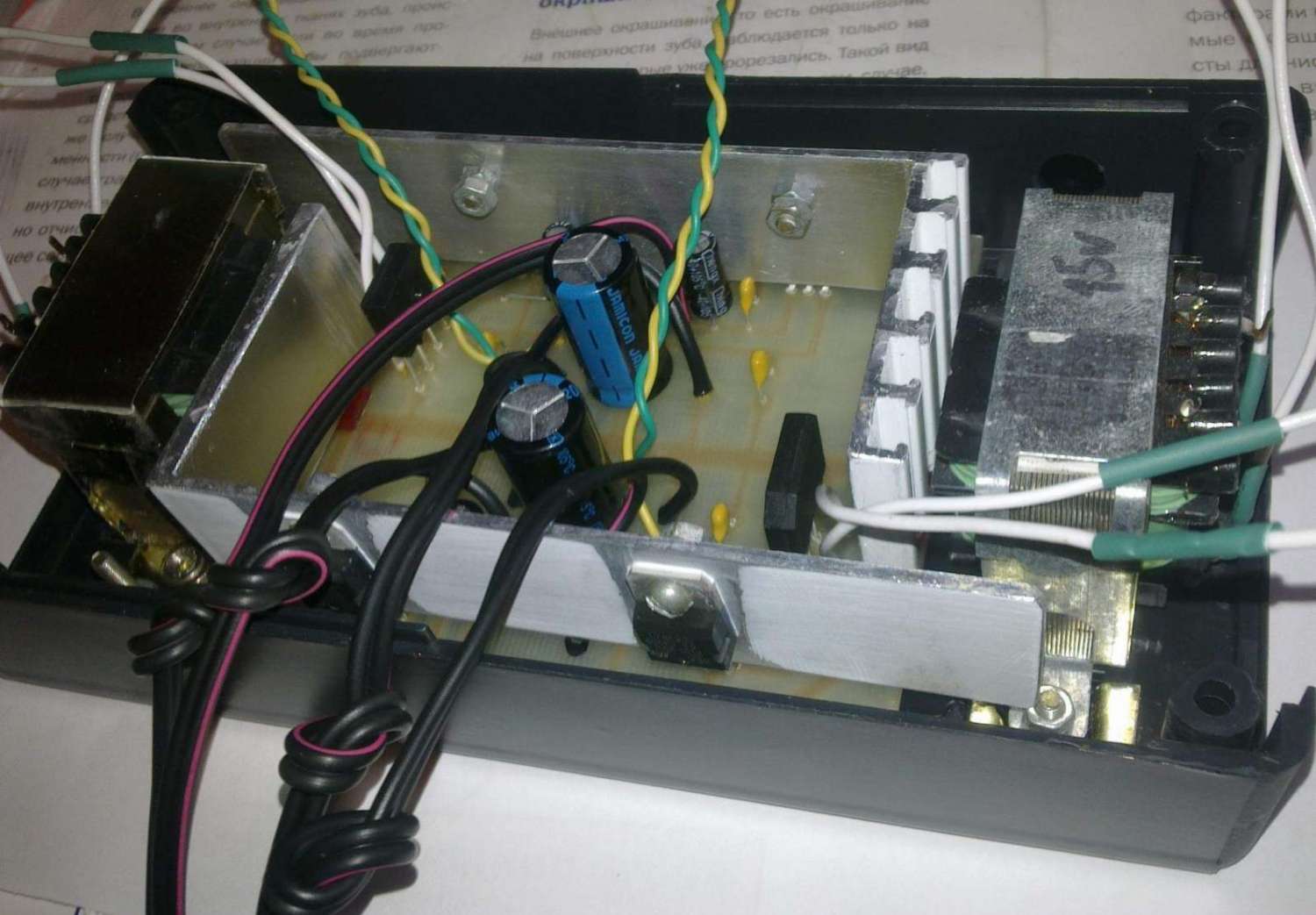

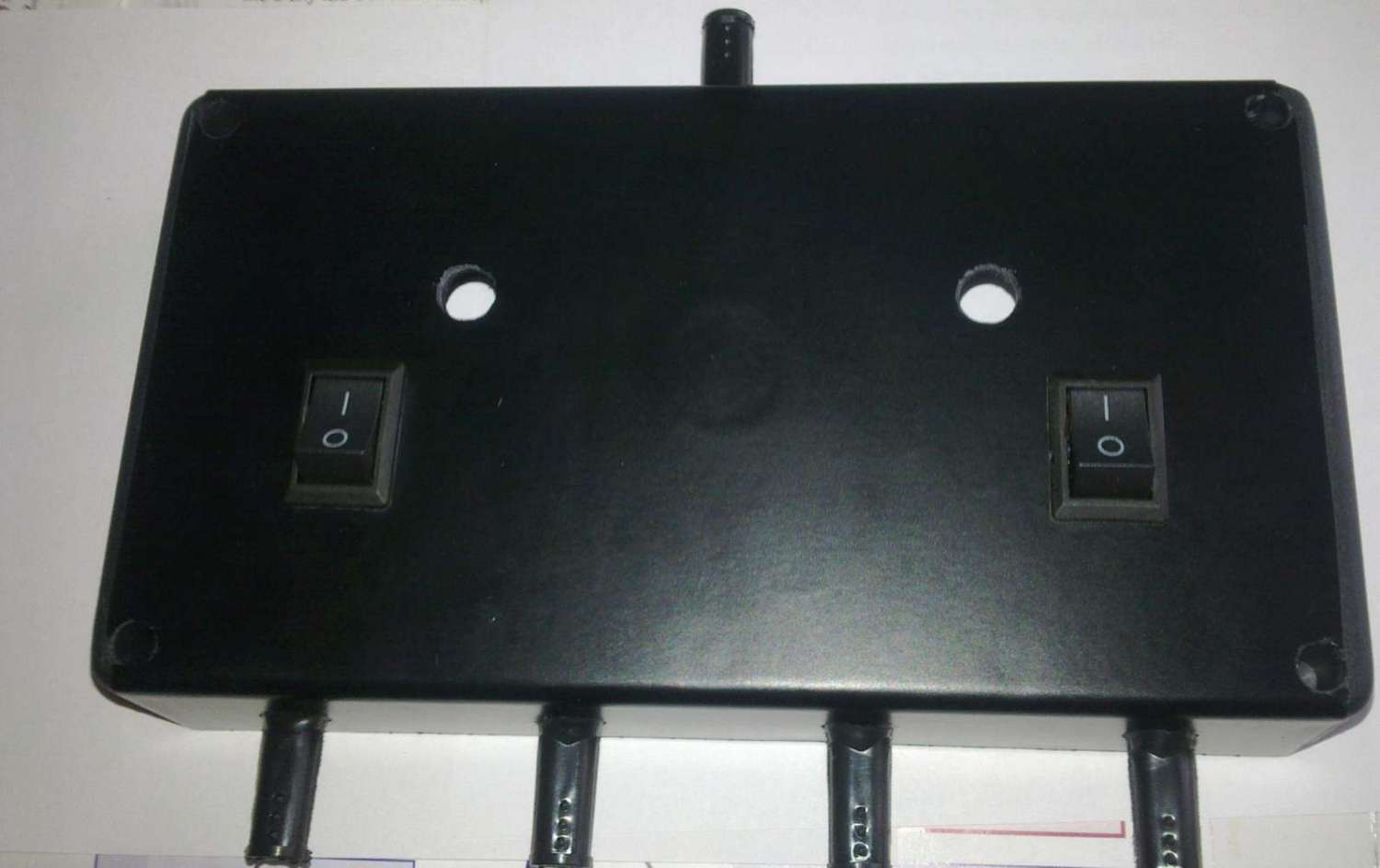

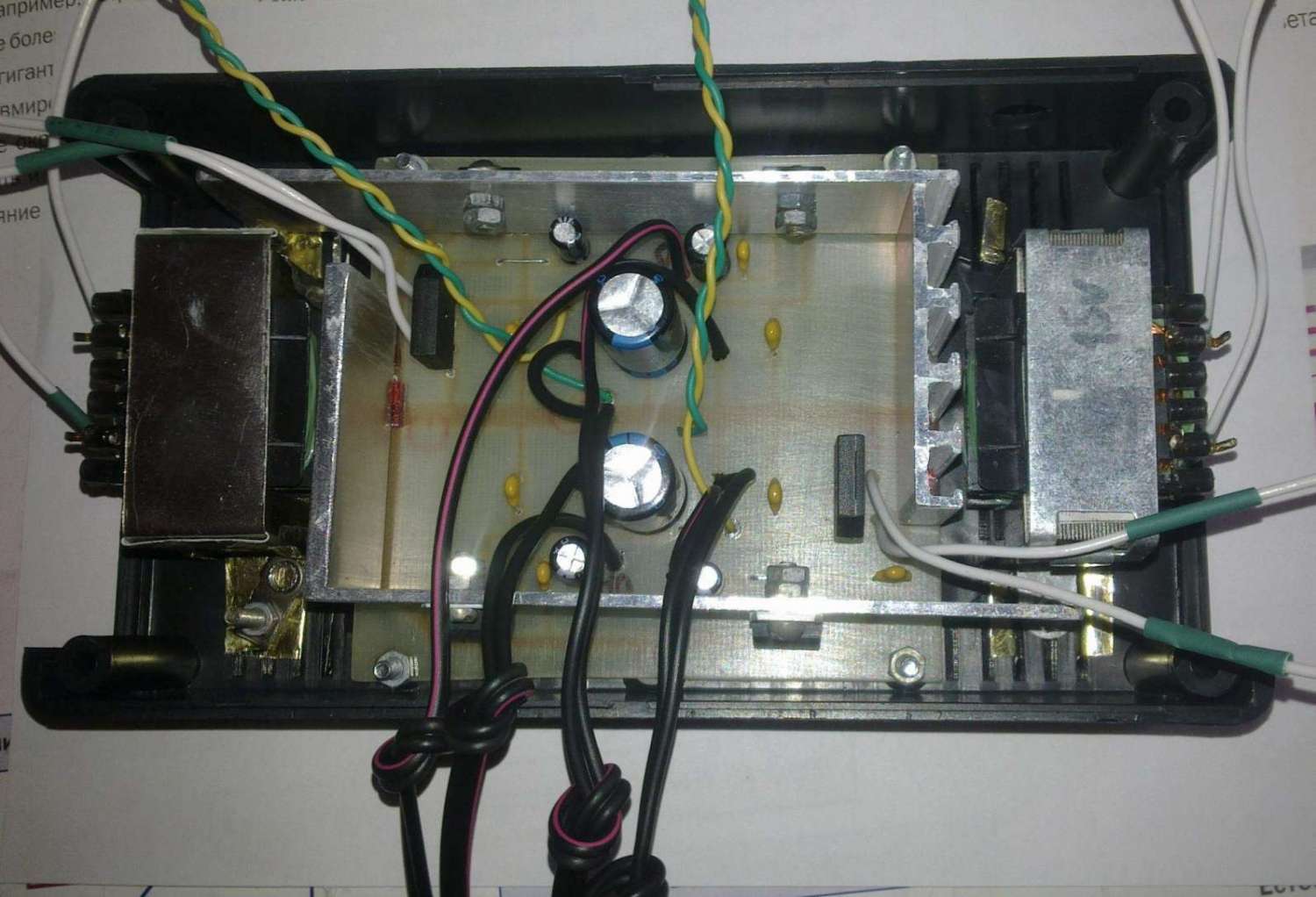

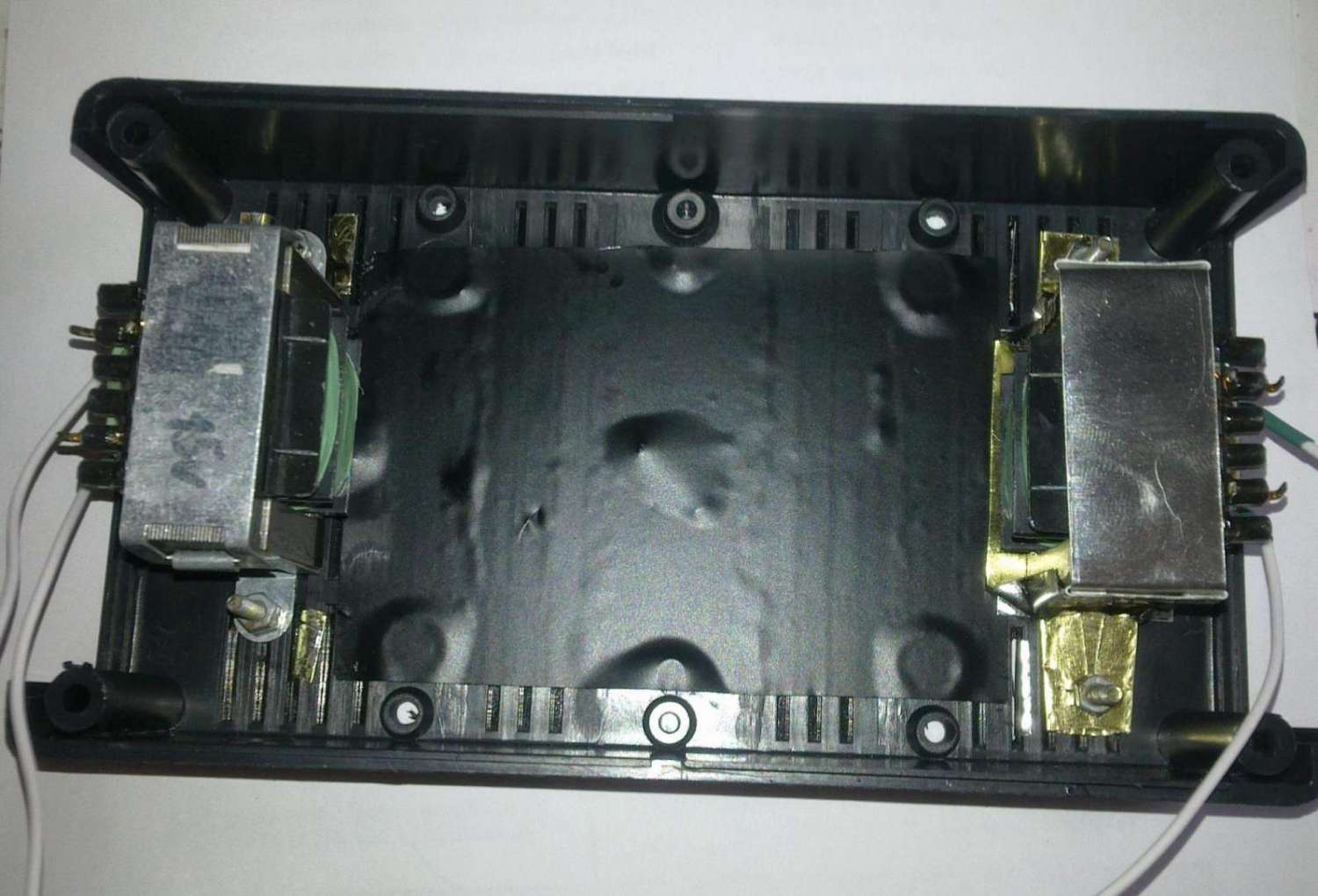

Я себе сделал подобный БП, только в нём - 2 отдельных транса по 15 В переменки, около 500 мА каждый. И на каждый транс - по  одному диодному выпрямителю  и по  2  стабилизатора на LM 317 ( регулируемые ). В итоге- 4 отдельных  выхода на 9 В , которым ещё можно запаралелить по пару доп. выводов ( если нужно будет подключить больше 4-х примочек сразу ). Работает всё нормально, и пока претензий не было . Когда-то может сделаю БП с отдельными  независимыми  вторичками  ( штук 6  -8 ) на  каждый мост , чтобы была полная развязка между вторичками, как писали выше . Это самый оптимальный вариант для питания большого педалборда ( 10 и выше примочек )

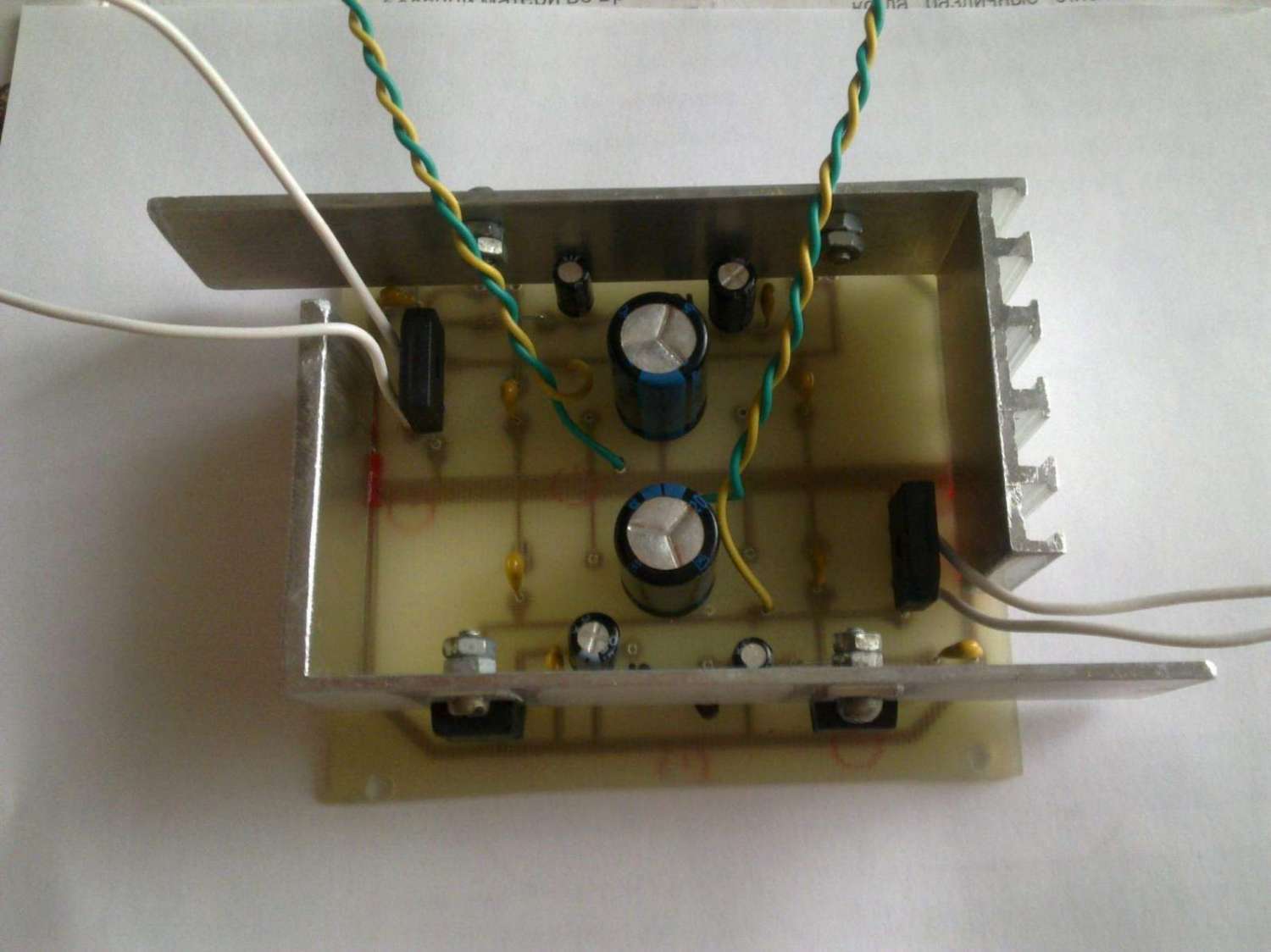

   В архиве есть 2 варианта печаток- под LM371 , и под  L7809 .  Может кому пригодится . Обе проверенные, собранные и рабочие 100 %.  Печатки  сделаны под пластмассовый корпус  РЭА  ( точную марку  корпуса уже не помню)
« Последнее редактирование: Декабря 10, 2013, 01:22:05 от High Hopes »

Оффлайн Vov1

  • Ветеран форума
  • ******
  • Сообщений: 4300
  • Репутация: +597/-2
  • Девайс раскрывается когда решаешь его продать)))
Re: Блок питания для педалборда
« Ответ #12 : Декабря 10, 2013, 01:24:33 »
я не в теме, понял что мне надо стабилизированный бп.
а можете сказать что будет если я к такому бп подключу 6 педалей с помошью разветвителя? а если взять 2 таких бп и повесить по 3 педали?
бп например такой
http://shop.amtelectronics.com/accessories-power-supplies/no-noise-9v-850ma-ac-dc-power-supply-amt-electronics.html



« Последнее редактирование: Декабря 10, 2013, 01:27:14 от Vov1 »

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 868
  • Репутация: +148/-1
  • Воля и Разум
Re: Блок питания для педалборда
« Ответ #13 : Декабря 10, 2013, 01:31:10 »
Если этот БП даёт 0,8 А , то его вполне должно хватить на 6 педалей. Разные примочки хавают разный ток. Меньше тока тянут драйв и дисторшн ( 15- 20 мА)  , больше  тока нужно для разных хорусов-  дилеев и реверов ( 50- 100 мА).  Вот таблица, в которой есть токи потребления разных примочек, по ней можно подобрать нужный ток БП .

Оффлайн Vov1

  • Ветеран форума
  • ******
  • Сообщений: 4300
  • Репутация: +597/-2
  • Девайс раскрывается когда решаешь его продать)))
Re: Блок питания для педалборда
« Ответ #14 : Декабря 10, 2013, 01:47:56 »
значит так работать будет, а если по хорошему делать с минимальными затратами? всеравно ведь придется делать по хорошему  :rolleyes:
