Re: Блок питания для педалборда
« Ответ #105 : Августа 01, 2021, 18:32:10 »
попробуй измерить ток сколько жрет этот тюнер
кренка сильно греется когда он подключен?
может конденсатор плохой ???

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7981
  • Репутация: +2345/-17
  • Atypique
Re: Блок питания для педалборда
« Ответ #106 : Августа 01, 2021, 18:35:42 »
При изготовлении платы вход и выход регуляторов не были попутаны местами?
Какое напряжение (переменное) получается после трансформатора?
Какое напряжение (постоянное) получается после выпрямительного моста?

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Блок питания для педалборда
« Ответ #107 : Августа 01, 2021, 19:09:11 »
Цитата: akl от Августа 01, 2021, 18:32:10
попробуй измерить ток сколько жрет этот тюнер
кренка сильно греется когда он подключен?
может конденсатор плохой ???

КРЕНки не греются совсем или если и греются то я не почувствовал.
На одной линии один из 4700Мф слегка вздулся, но я его заменил.
Остальные работают штатно.

... и добавил:

Цитата: Geezer от Августа 01, 2021, 18:35:42
При изготовлении платы вход и выход регуляторов не были попутаны местами?
Какое напряжение (переменное) получается после трансформатора?
Какое напряжение (постоянное) получается после выпрямительного моста?

Сорян, не совсем понял что подразумевается под регулятором, если КРЕН то вроде нет.
С трансов выходит порядка 11,5В переменка, как по мне вполне достаточно, чтобы КРЕН выдавала 9В.
С моста не измерял, но обязательно посмотрю.
Самое интересное, что результат одинаков на всех выходах, нет такого что тут 9, а тут 8 с копейками.
Думаю завтра на работу отнести аппарат, у нас в офисе стоит промышленный стабилизатор напряжения 220В, попробую включить и замерить выходы. Ну и педальки тоже.
« Последнее редактирование: Августа 01, 2021, 19:19:19 от XbIMbIK »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7981
  • Репутация: +2345/-17
  • Atypique
Re: Блок питания для педалборда
« Ответ #108 : Августа 01, 2021, 21:17:32 »
Цитировать
не совсем понял что подразумевается под регулятором, если КРЕН то вроде нет
КРЕНка - это чисто совковое наименование, оно не имеет хождения нигде больше:
https://www.tme.eu/Document/615ac58b1253b512a1dfe9afeb87a2cd/lm7809.pdf
Вообще, огромная ёмкость на выходе регулятора не нужна, она нужна у него на входе, сразу после моста ;)

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #109 : Августа 01, 2021, 21:57:44 »
XbIMbIK, я думаю тюнеру такая незначительная просадка в пол-вольта не должна помешать включиться, так что косяк где-то в другом.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Блок питания для педалборда
« Ответ #110 : Августа 02, 2021, 09:07:24 »
Вобщем замеры на 220В в розетке, показали 8,3В на выходе.
Я не понимаю, как на тестовом запуске платы на выходе было практически ровно 9В и куда оно теперь девалось???  :( :( :( :(
Похоже без разбора БП теперь не обойтись. Вечером, после работы буду вскрывать. Подскажите, пожалуйста, что померить и проверить.

Спасибо.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #111 : Августа 02, 2021, 09:41:06 »
Цитата: XbIMbIK от Августа 02, 2021, 09:07:24
Подскажите, пожалуйста, что померить и проверить.

Спасибо.
Любые цепи контролируются последовательно, от входа к выходу, после каждого влияющего элемента
- на входе трансформатора, переменка
- на выходе трансформатора, переменка
- после моста, на входе стабилизатора, постоянка
- после стабилизатора, на разъеме, постоянка
Неплохо при замерах использовать нагрузочное сопротивление. Пойдет керамический "кирпич" например на 90 ом (100мА)
Ну и перед замерами проконтролировать измерительный инструмент, на предмет точности показаний  ;)

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Блок питания для педалборда
« Ответ #112 : Августа 03, 2021, 16:01:17 »
Все померил, проверил, промыл пайку даже.
Я не понимаю, почему напряжение не показывает 9В???
Помогите, комрады!!!


... и добавил:

Любопытный момент. Перепаял хвосты питания идущие к педалям и тот же самый тюнер стал заводиться, что говорит о некачественных коннекторах китайского происхождения.

Но вопрос остается открытым, т.к. например теперь лупер перестал заводиться и все врем моргает диодом.

Напряжение на выходах остается 8 с копейками вольт.

Также, любопытный читатель спросит меня, зачем это один из трансформаторов взят на 600мА? Отвечу, этот выход сделан для питания процессора, на всякий случай (хоть мне на нем и надоело пилить), так вот этот самый процессор никак, тоже, не хочет запускаться.

Такая вот беда, комрады...

... и добавил:

Цитата: Geezer от Августа 01, 2021, 18:35:42
При изготовлении платы вход и выход регуляторов не были попутаны местами?

Проверил, вход и выход стабилизатора норм.

Цитата: Geezer от Августа 01, 2021, 18:35:42
Какое напряжение (переменное) получается после трансформатора?

11,5В примерно.

Цитата: Geezer от Августа 01, 2021, 18:35:42
Какое напряжение (постоянное) получается после выпрямительного моста?

Порядка 15В с копеечками.
« Последнее редактирование: Августа 03, 2021, 17:13:26 от XbIMbIK »

Оффлайн liapa81

  • Опытный
  • ****
  • Сообщений: 863
  • Репутация: +158/-6
  • GuitarPlayer.Ru fan!
Re: Блок питания для педалборда
« Ответ #113 : Августа 03, 2021, 18:17:29 »

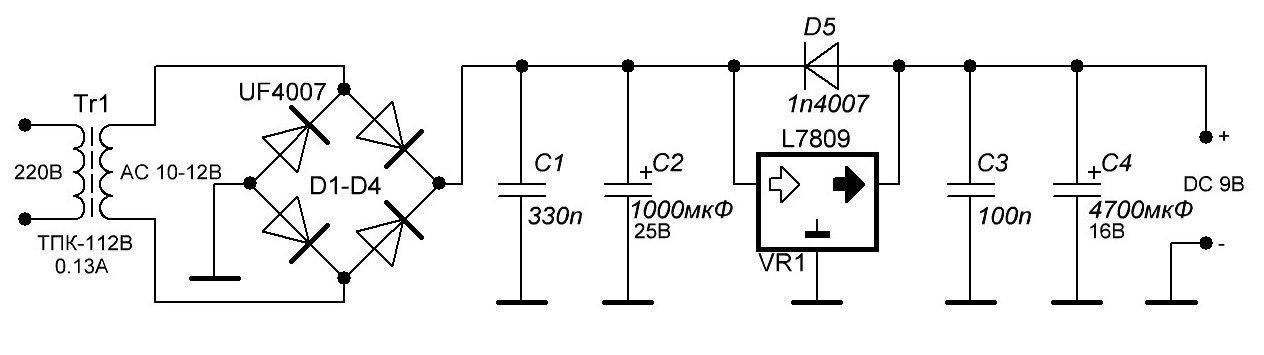

Диод выкуси между первым и третьим выводои ЛМ-ки... И будет тебе счастье!!!! :)

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #114 : Августа 03, 2021, 18:21:07 »
XbIMbIK, честно говоря, кроме самих LM-ок грешить больше неначто  ??? Ну разве что поставить на выходе емкости поменьше. По народным легендам, при больших значениях LM-ка может в возбуд уходить (но это не точно) ))) Ну и вот этот обратный диод... никогда не видел чтобы его ктото ставил

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7981
  • Репутация: +2345/-17
  • Atypique
Re: Блок питания для педалборда
« Ответ #115 : Августа 03, 2021, 18:27:28 »
А 8 Вольт вместо 9  получается на хвостах или непосредственно на конденсаторах С4 (4700 мкФ)?
Как реагирует выходное напряжение на подключение нагрузки  (100 Ом хотя бы)?
Вообще, по документации, этому регулятору необходима начальная нагрузка от 5 мА, а конденсатор на выходе в типовом включении составляет всего десятки мкФ.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #116 : Августа 03, 2021, 19:06:41 »
Цитата: Geezer от Августа 03, 2021, 18:27:28
... а конденсатор на выходе в типовом включении составляет всего десятки мкФ.
XbIMbIK, т.е. правильнее по входу ставить конденсатор бОльшего номинала, на выходе меньшего. Там 470uF вполне себе хватит

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Блок питания для педалборда
« Ответ #117 : Августа 03, 2021, 19:17:19 »
Цитата: liapa81 от Августа 03, 2021, 18:17:29
Диод выкуси между первым и третьим выводои ЛМ-ки... И будет тебе счастье!!!! :)

А как же защита той же самой ЛМки? Я так понимаю этот диод для того и стоит.

... и добавил:

Цитата: alkuz от Августа 03, 2021, 18:21:07
XbIMbIK, честно говоря, кроме самих LM-ок грешить больше неначто  ??? Ну разве что поставить на выходе емкости поменьше. По народным легендам, при больших значениях LM-ка может в возбуд уходить (но это не точно) ))) Ну и вот этот обратный диод... никогда не видел чтобы его ктото ставил
Ну я конечно попробую купить пару новых и впаять, и диодик убрать, тож попробую.

... и добавил:

Цитата: Geezer от Августа 03, 2021, 18:27:28
А 8 Вольт вместо 9  получается на хвостах или непосредственно на конденсаторах С4 (4700 мкФ)?
Как реагирует выходное напряжение на подключение нагрузки  (100 Ом хотя бы)?
Вообще, по документации, этому регулятору необходима начальная нагрузка от 5 мА, а конденсатор на выходе в типовом включении составляет всего десятки мкФ.

На конденсаторах.
Как реагирует на на нагрузку не замерял, к сожалению.

Всем спасибо, завтра попробую сделать работу над ошибками.
« Последнее редактирование: Августа 03, 2021, 19:27:27 от XbIMbIK »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Блок питания для педалборда
« Ответ #118 : Августа 03, 2021, 19:41:37 »
XbIMbIK,
Цитата: XbIMbIK от Августа 03, 2021, 16:01:17
...Любопытный момент. Перепаял хвосты питания идущие к педалям и тот же самый тюнер стал заводиться, что говорит о некачественных коннекторах китайского происхождения.

Кстати по поводу качества разъемов... Как ни печально, но абсолютно все разъемы такого формата, представленные у нас на рынке, дepмового качества. Главная проблема - пластик на котором все это собрано. А собрано все это вальцовкой/расклепкой, и контачит только на трении. Пластик потек, от перегрева или от времени, и все, хана контакту.
Я всегда аккуратно пропаиваю точку развальцовки. Кстати и в гнездовой части и в штекерной. Но само собой, нужен хороший флюс (так как покрытие у китайцев аховое) и навыки быстрой пайки, что-бы не перегреть и без того дохлый пластик

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 7981
  • Репутация: +2345/-17
  • Atypique
Re: Блок питания для педалборда
« Ответ #119 : Августа 03, 2021, 19:56:44 »
Обратный диод я не ставлю никогда. Первый электролит ставлю 1000 мкФ или 2200 мкФ, выходной - 100 мкФ.
Больше 200 мА с каждого БП не снимаю - нет такой необходимости.
Чисто по приколу, "локдаун-сетап" - фузз, дилей, микрокомбик из винтажного радио - всё от одного БП на 250 мА :)
https://disk.yandex.ru/i/l6uUBtZohDOr_A
