смысл от такой гирлянды?

никакого. я не говорил, что это правильно)
я ответил на поставленный вопрос, не более

AdeptusMechanicus, ох, вспоминая обсуждения твоих прошлых конструкций, чтото боязно давать советы по изготовлению импульсного блока  Проще купить чтото готовое, типа ноутбучного, и уже безопасно экспериментировать на низковольтной стороне.

Надо разделить питание на 2 струи: примочки цифровые и примочки аналоговые.

то есть если блок обеспечивает нужную мощность то можно смело лепить все в параллель (все аналоговые к примеру)? а как же земляные петли? или они как то иначе образуются?

то есть если блок обеспечивает нужную мощность то можно смело лепить все в параллель (все аналоговые к примеру)? а как же земляные петли? или они как то иначе образуются?

В данном случае земляные петли страшны не сами по себе, а только, если по ним начинают пролезать помехи, от цифровой части схемы например, или от плохо отфильтрованного питания.

Вот казалось бы актуальная тема, а ни где не нашел хорошего описания по организации питания.

Потому что при такой постановке задачи - неактуальная!
Хочешь делать правильно и хорошо - делай на трансе с отдельными обмотками.
Хочешь иметь негарантированные шумы из-за земляных петель и проникновения каналов - делай как хочешь...

Вопрос: возможно ли запитать все выходы от одного преобразователя с одной вторичной обмотки? Видел варианты питания педалборда где все примочки запитываются параллельно, за исключением последней педальки у которой отсутствует земля по питанию и якобы это исключает образование петли. Но я не сильно понимаю как это помогает и правильно ли это вообще?

Глупости...
Отсутствие земли по питанию - это развязка через трансформатор, то есть отдельная обмотка.
Есть вариант после выпрямителя ставить на каждый канал свой стабилизатор напряжения со своим фильтром - это лучше чем просто параллельно куча педалек с одного канала, но от земляной петли не спасает.

Ещё раз - в одних условиях, с питальником от общей вторичной обмотки, будет всё хорошо, а в других может появиться шум (гул и прочее).

Если запитать весь педалборд от одного преобразователя принципиально нельзя, то сколько максимум примочек можно от одного преобразователя питать?

Почему нельзя, в каком смысле нельзя?
Теоретически можно, а практически не нужно... Вот я вся песня.



Привет, комрады.

Давненько я тут не появлялся, но сегодня есть повод.
В начале года, я вдруг задумался сделать БП для педалборда и постамент (хз как правильно называется) для педалей в одном.
Вдохновение на меня снизашло после просмотра вот этого видоса:

https://www.youtube.com/watch?v=K4RP_afBpM0

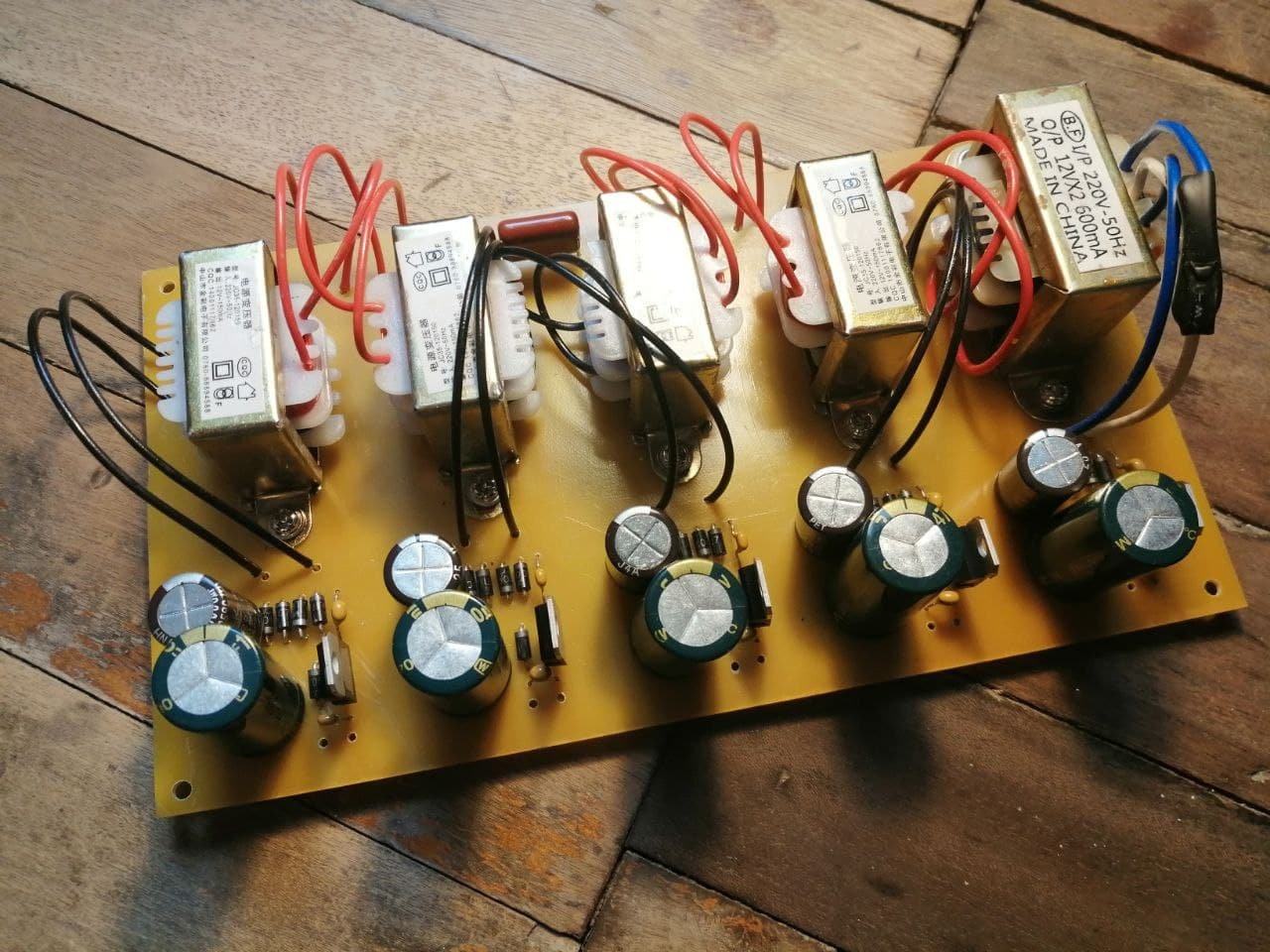

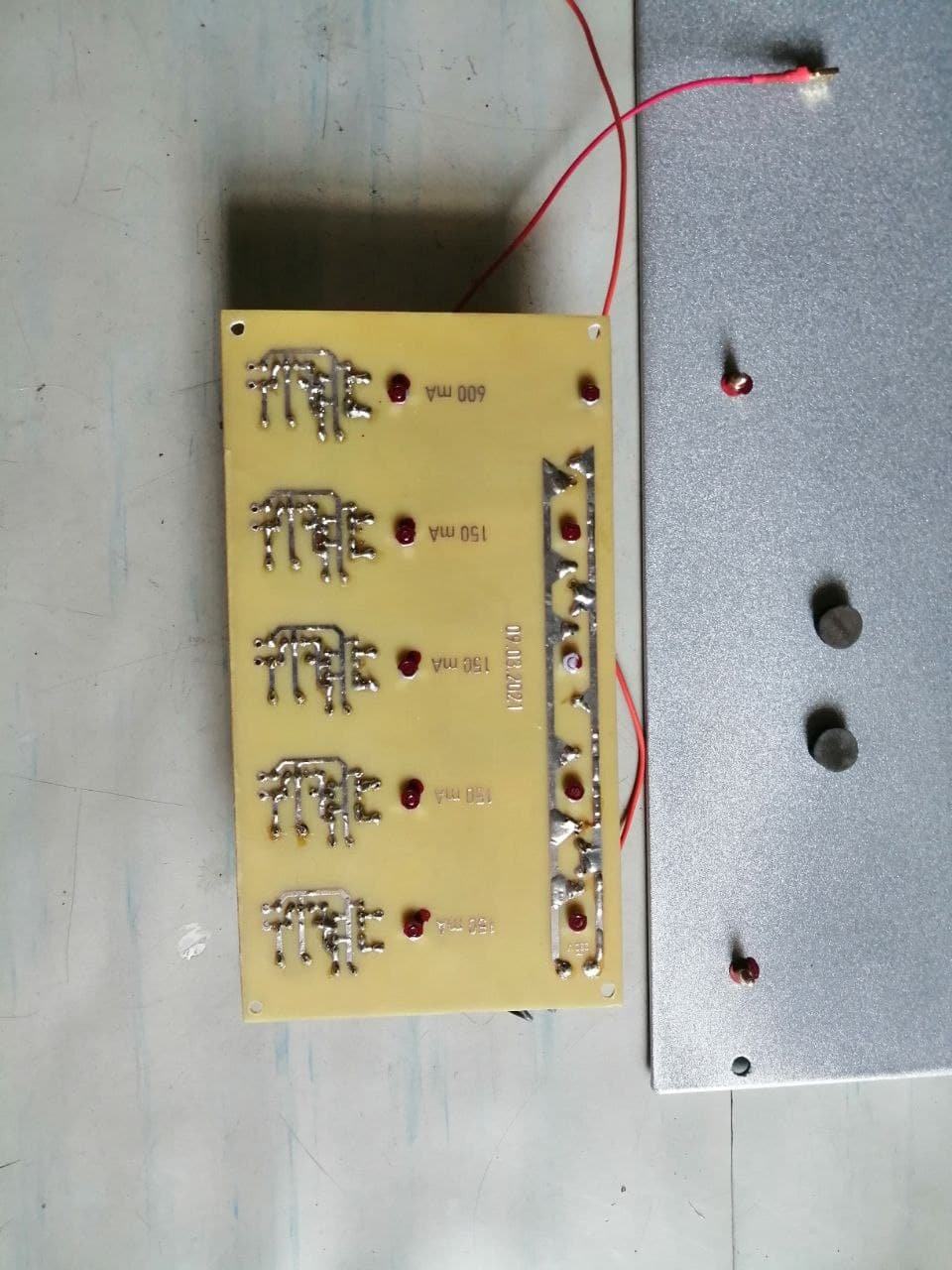

Побежал в радиотовары, купил всякого и стал ваять.  Взял 4 транса на 12В 150мА и 1 транс 12В 600мА сделано в Китае. 9В было мало, а к нам всякие 10В точно не завозят. Сделал плату, спаял, запустил все показывало норму, на выходе 9В. Зашибись.

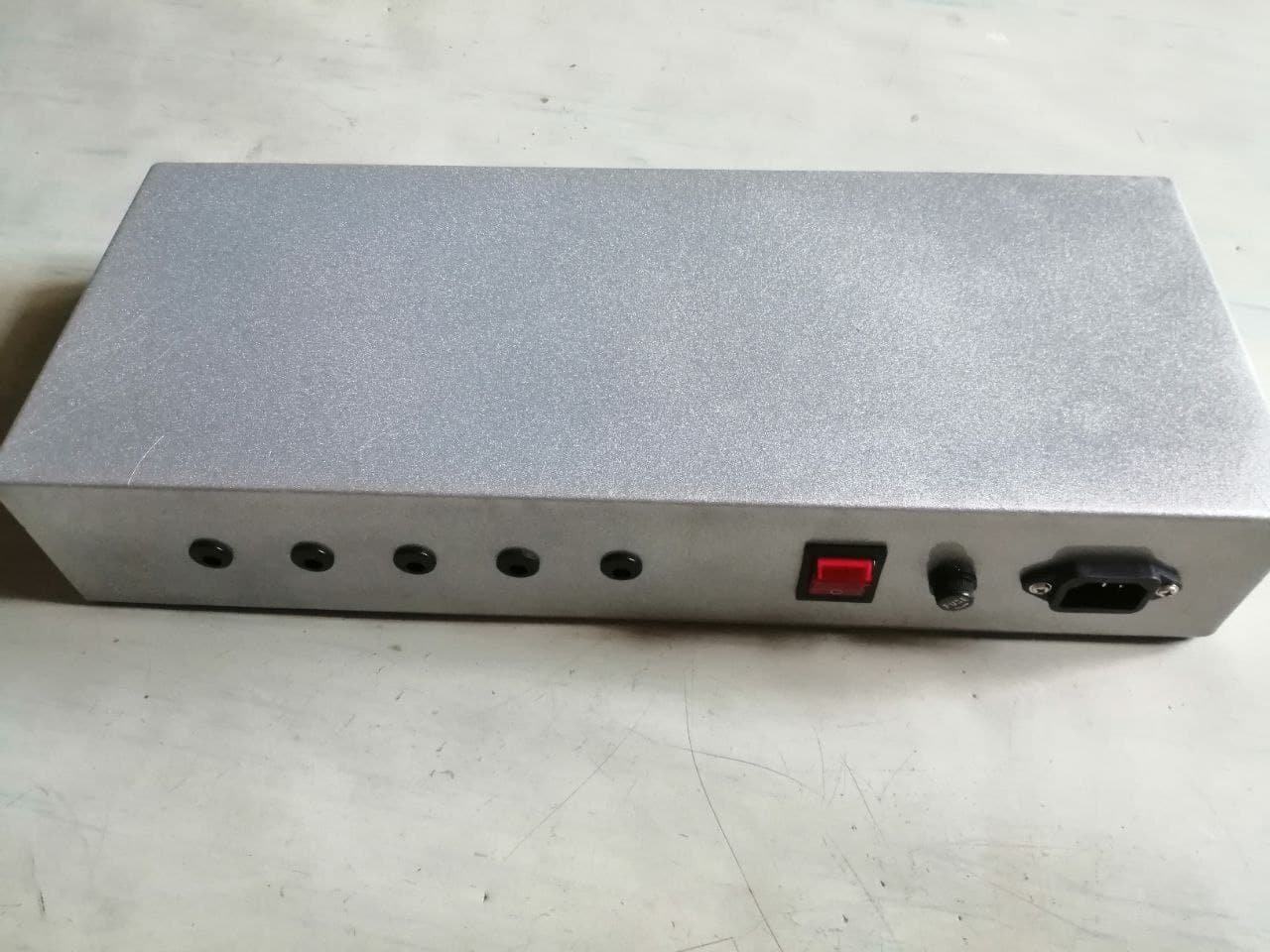

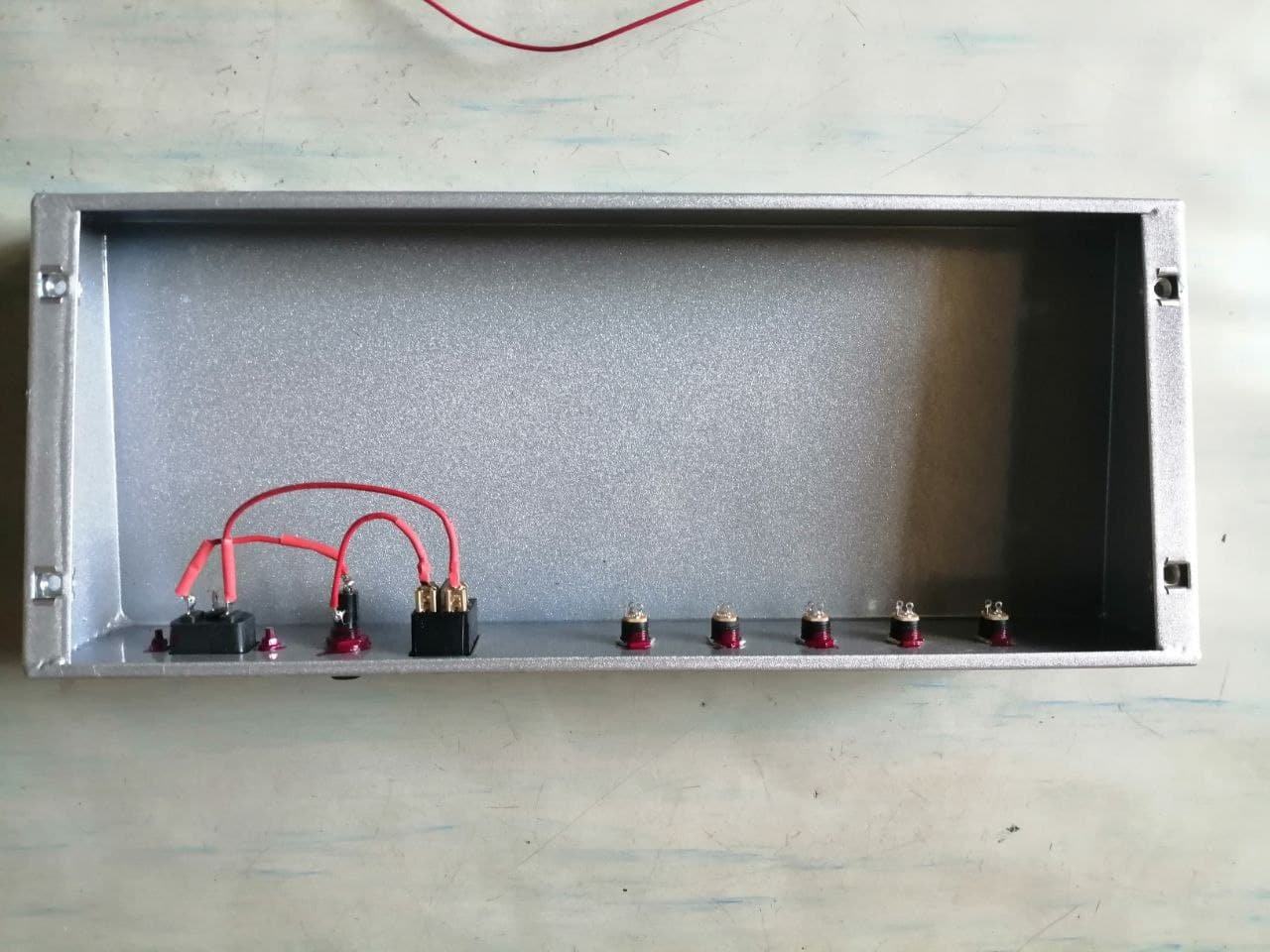

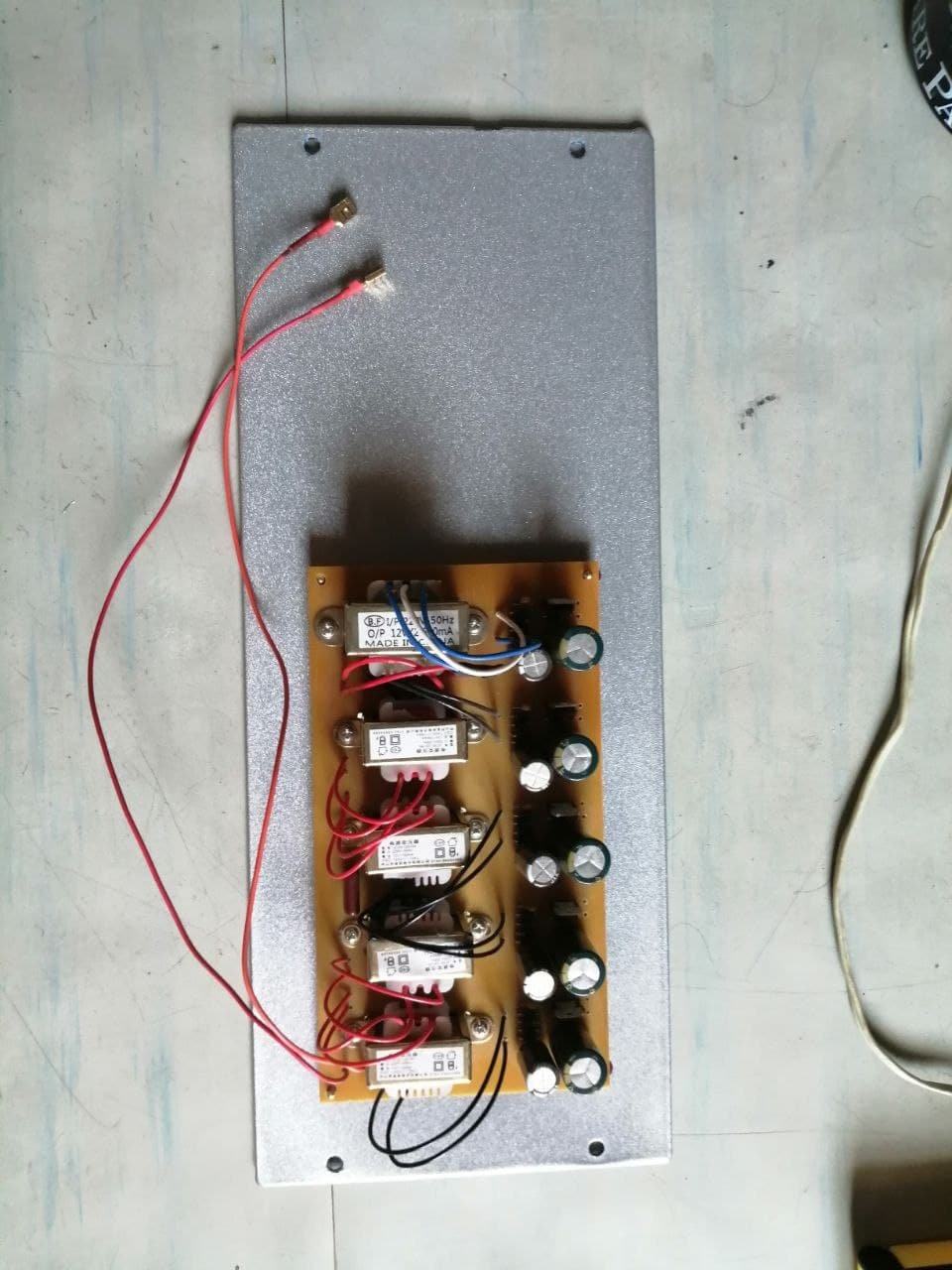

Большую часть времени потратил на поиски подрядчика который бы взялся за изготовление корпуса, лазерная резка, гибка, проварка швов и покраска. Все вдруг стали отказываться от штучного изготовления, еле нашел одного и то мурыжил месяц почти. Ну да ладно, сегодня дособрал конструкцию в единое изделие и стал опять проверять.

И был внезапно удивлен, что например Корговский тюнер не захотел включаться. Я офигел. Стал замерять напряжения и был удивлен тем, что на выходе вдруг стало 8,43В. Меряю выход транса 11,5В примерно. Я опять офигел. Меряю напряжение розетки 204В.

Комрады, мне нужна консультация, что делать и куда копать. Выход с транса достаточный, стабилизатор должен давать 9В, но почему вдруг стало 8 с копейками???

Спасибо.
