У мосфетов этот диод паразитный, то есть он автоматом получается при изготовлении транзисторов, и у мосфетов он не может отсутствовать.

Может. Без этого диода, например, 2SK241, всякие ВЧ BF9xx, мосфет-ы из CD4007 и др.

Точно кстати может быть . На схеме же нарисован германиевый диод я так понимаю , а на печатке - под кремний . Из за этого и разница в полюсах диода. То есть на плате все правильно.
Насчёт темброблока - я наоборот думал уменьшить кондёр с 47 н до 10-22 нФ или увеличить переменник до 50 кОм для расширения предела регулировки частот вверх

Я бы пропробовал тон от крысы взять, мне он больше нравится и не так сильно верх а ест, как родной тон, даже в максимальном положении.
Пробовал ставить в OCD активную эквализацию на 2 и 3 полосы, но понял, что звучит ужасно

у меня так .....работает

(нажмите чтобы показать/спрятать)

О, мой мод OCD, с мииллениумом и выходным буффером на ПТ, пошел в народ. Приятно

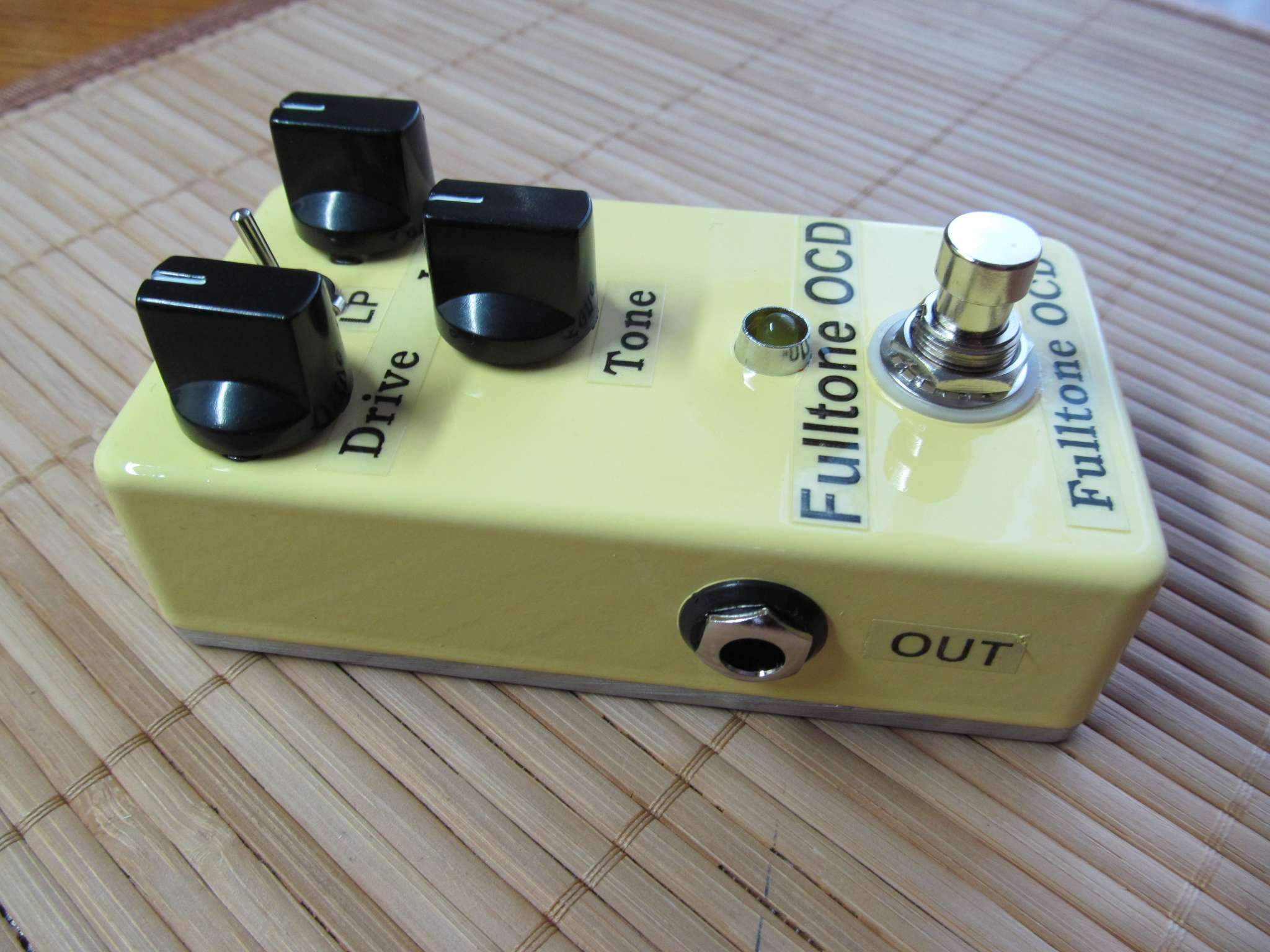

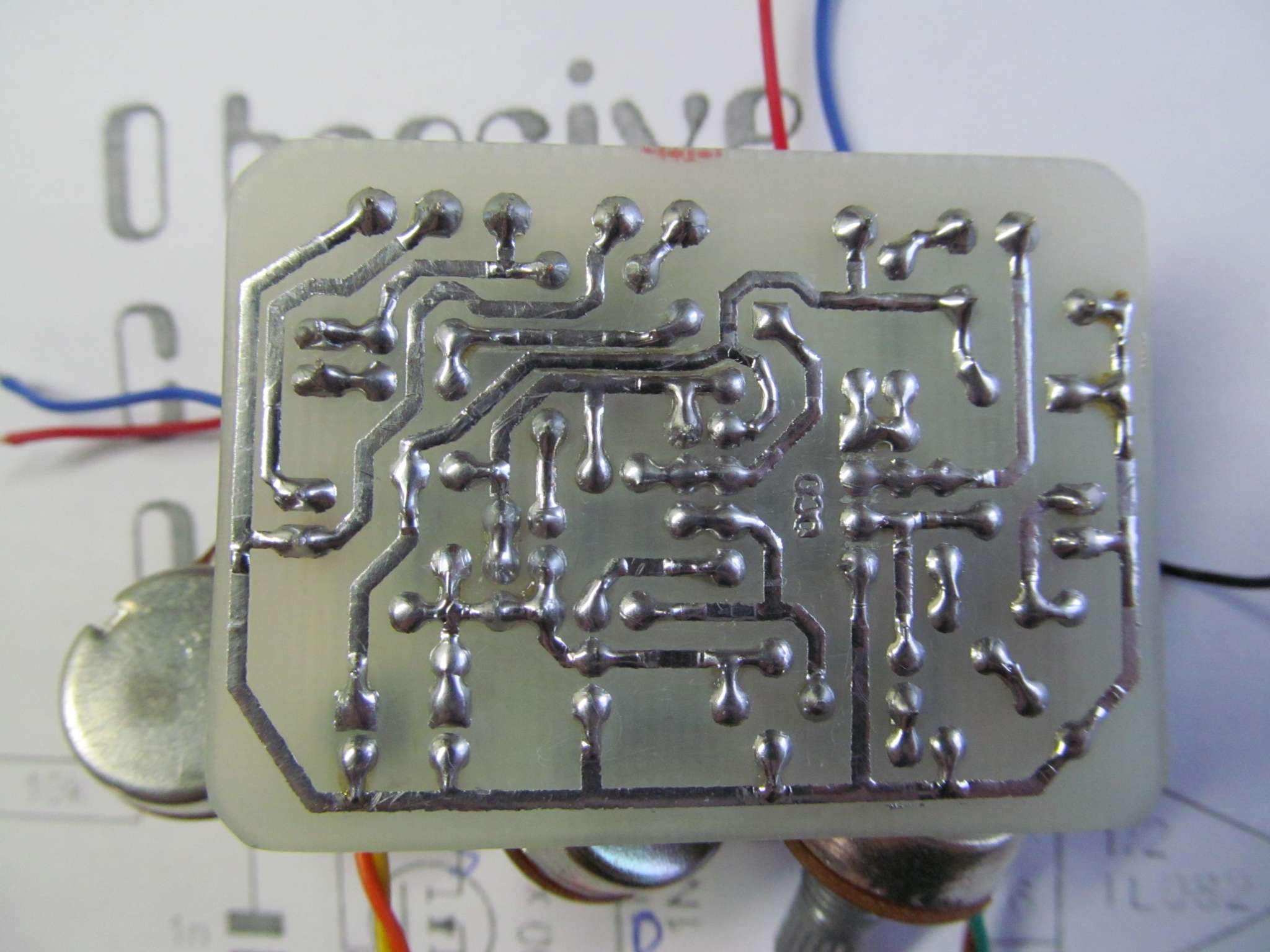

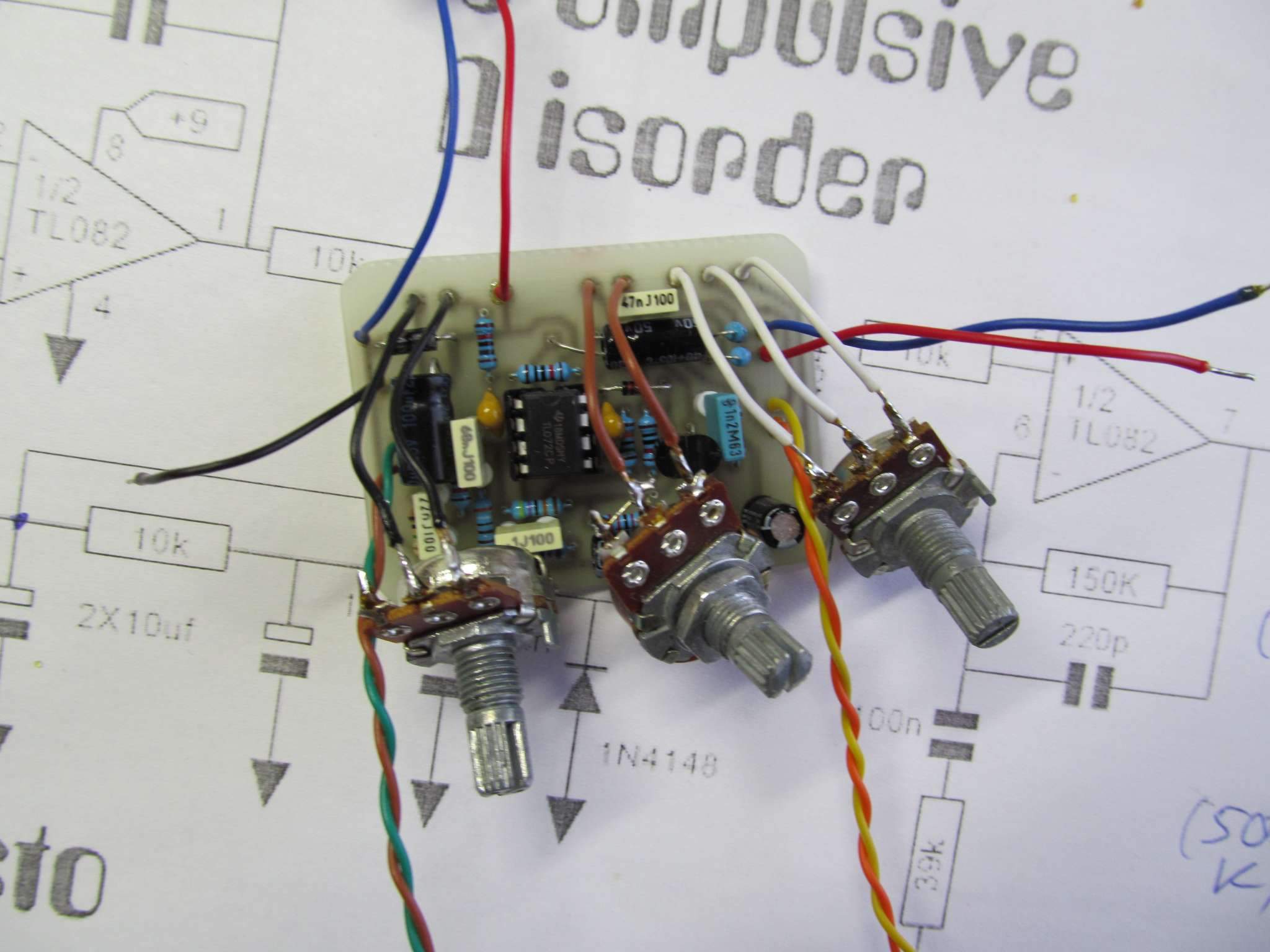

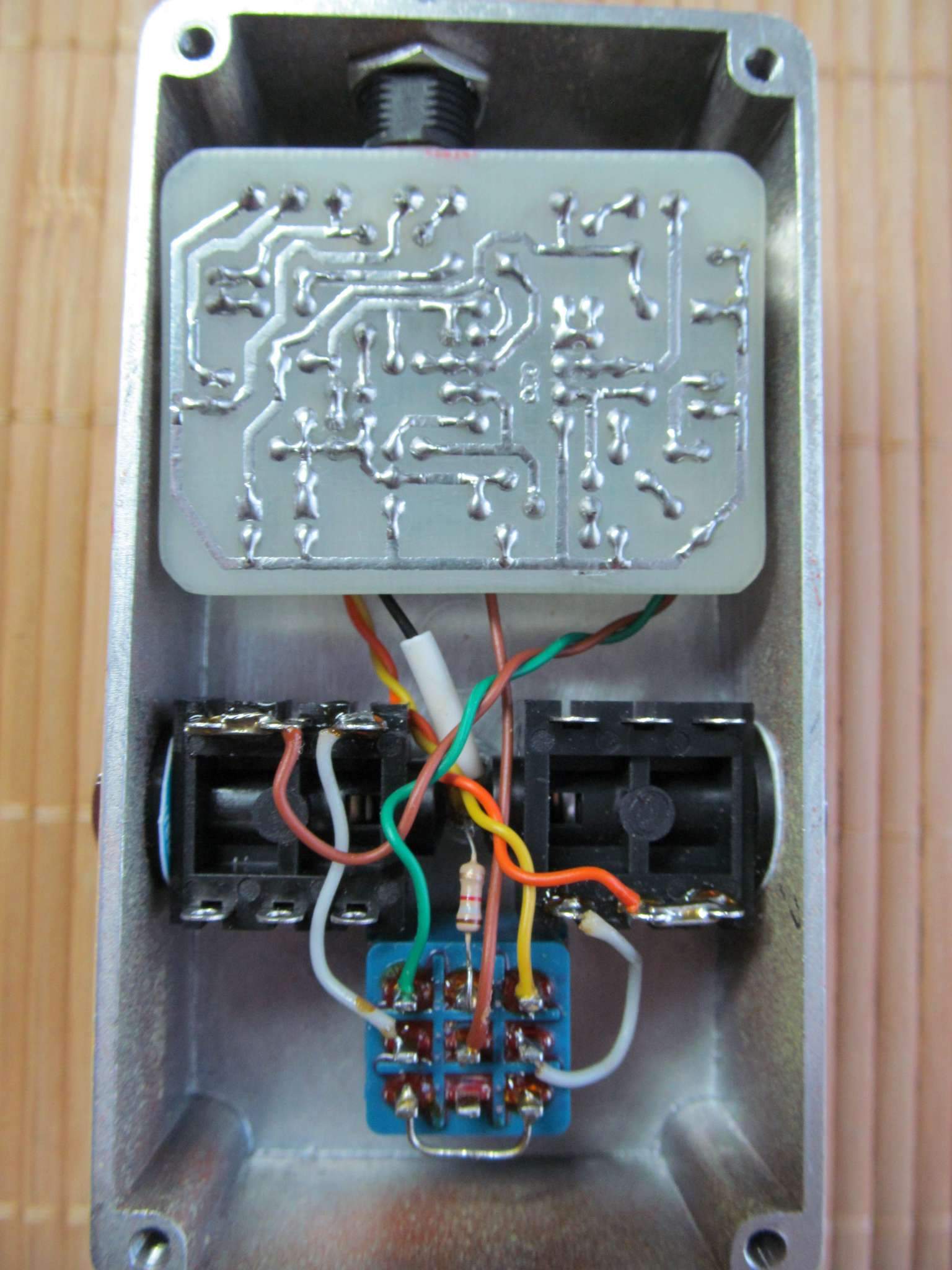

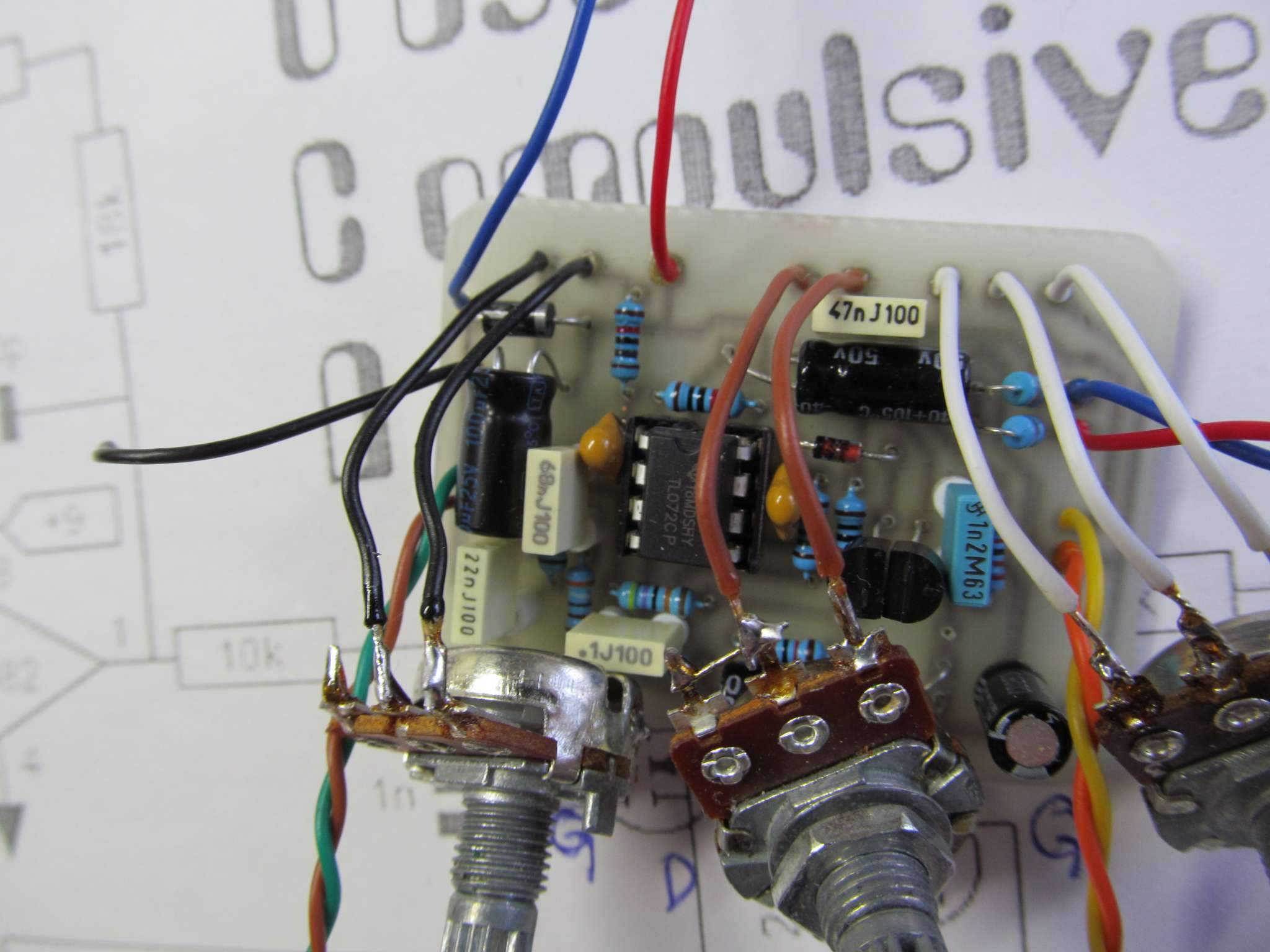

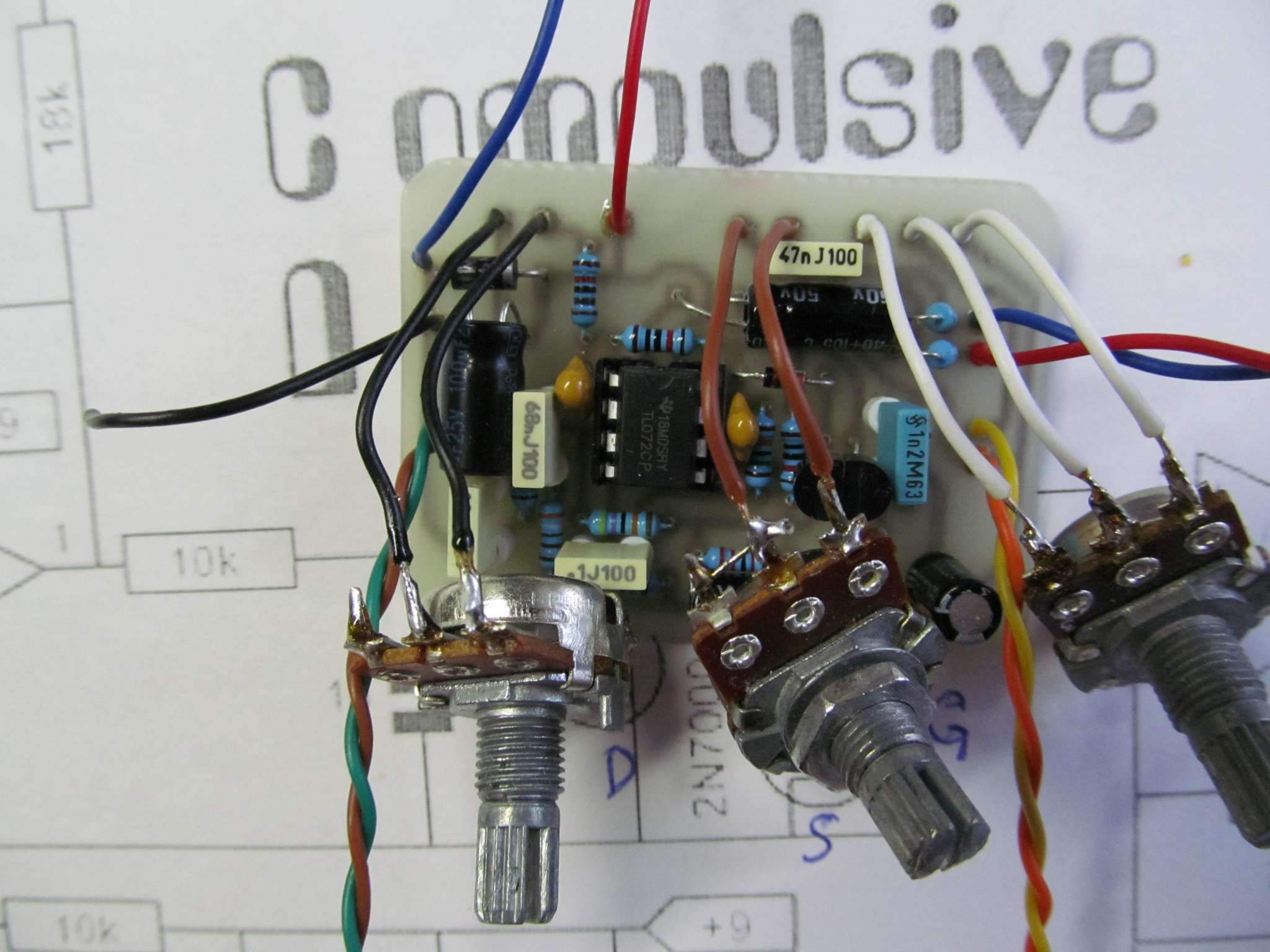

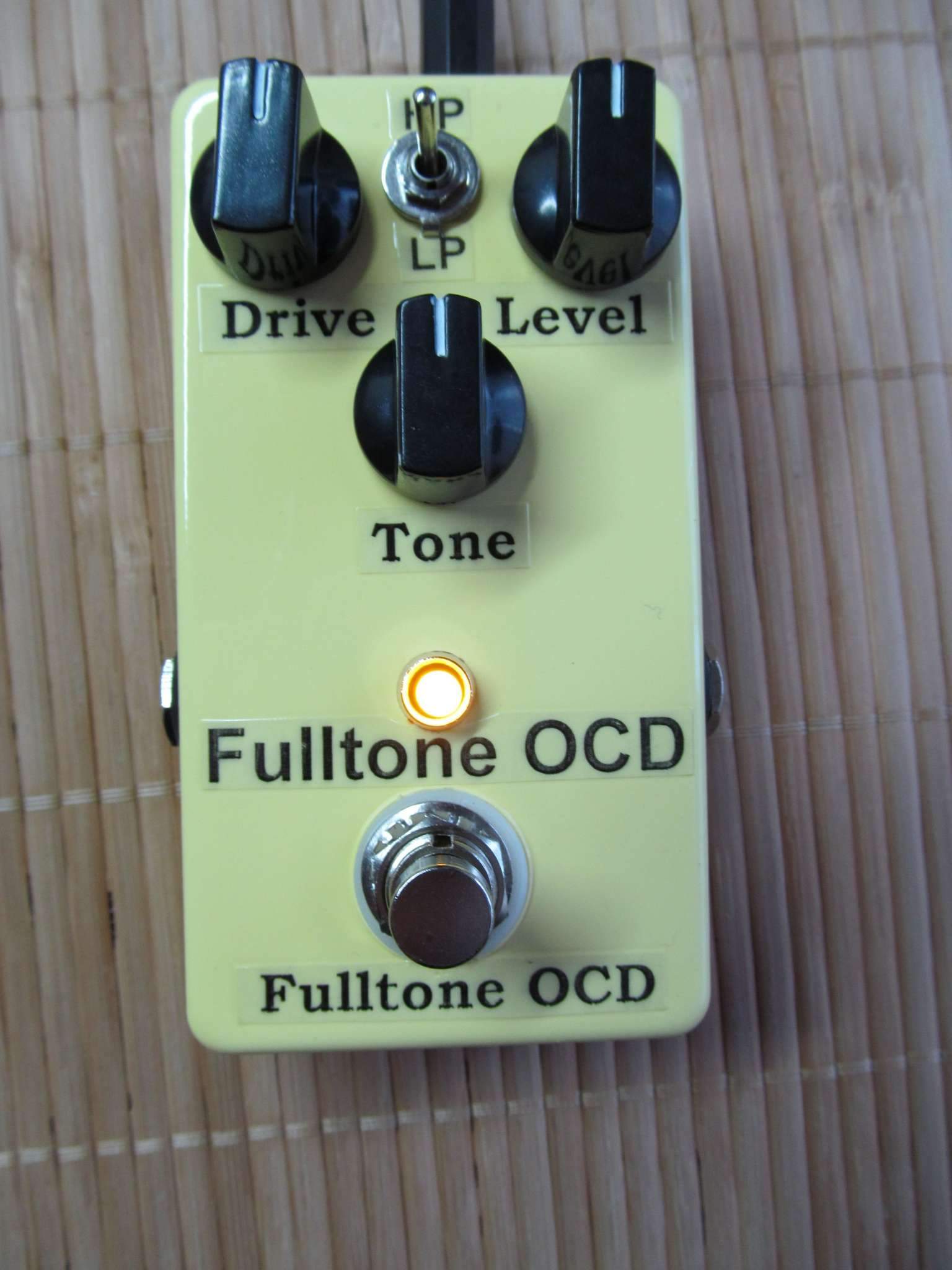

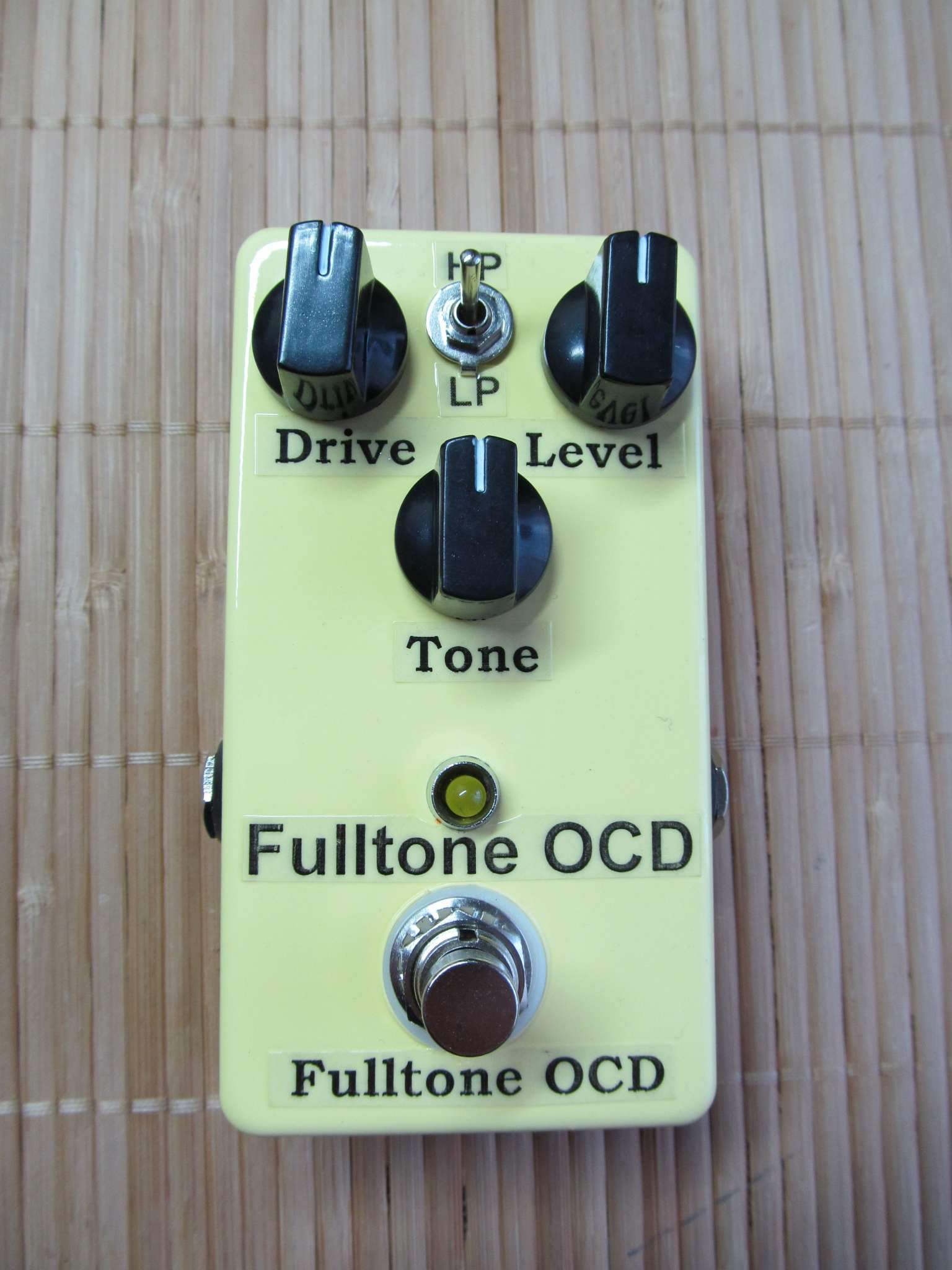

Вот готовая плата примочки. Поменял регулятор Тона на 100 К - как то не очень понравилось. Попробую на 50 К поставить

Проверь в симуляторе, так удобнее и быстрее.

Надо уменьшать 47н - ставить 33н, 22н, 15н, 10н, 6н8, 4н7 и слушать результат. Кто-то непременно понравится больше других

Да, я тоже так думаю. Попробую впаять в Тон 22 нФ.

Ок спасибо )

Разница будет заметна со светодиодами или с софт клиппингом, мосфеты тоже не оценил.

А никто не пробовал запитать эту педаль от 18В? У меня она есть, если вместо 9В дать ей 18, то становится меньше песка, при этом звук не глухой. И аккорды проходят благозвучнее. Вот только никак не пойму, чем это объясняется. Ну ладно операционник дает больший размах напряжений, но мосфеты все равно клипуют гораздо раньше, чем операционник выйдет в ограничение. Что при 9В что при 18
